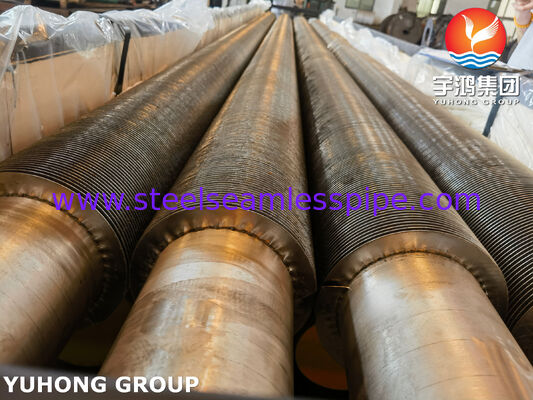

Hochfrequenzgeschweißte Flossenröhrchen für Wärmetauscher

Produktübersicht

Hochfrequenzgeschweißte Flossenröhrchen (HFW-Flossenröhrchen)mitASTM A269 TP316 Edelstahlsind konstruierte Wärmeübertragungskomponenten für Wärmetauscher, die Korrosionsbeständigkeit, zuverlässige thermische Leistung und eine langlebige Flossen-Rohr-Bindung erfordern.

Die Flosse wird durch ein Hochfrequenz-Widerstandsschweißverfahren kontinuierlich an die Außenseite des Rohres geschweißt.Dies schafft eine starke metallurgische/mechanische Verbindung zwischen der Flosse und dem Rohr, während ein gleichbleibendes Flosseprofil entlang der gesamten Rohrlänge erhalten bleibt.

ASTM A269 TP316 ist ein austenitischer Edelstahl, der Molybdän enthält,mit einer verbesserten Beständigkeit gegen chloridhaltige und viele chemische Umgebungen im Vergleich zu herkömmlichem Edelstahl 304Dies macht die TP316 HFW-Finnenröhren für anspruchsvolle Wärmetauscheranwendungen in feuchten, ätzenden oder chemisch aktiven Betriebsbedingungen geeignet.

Unsere HFW Flossenröhren können nach Zeichnungen der Kunden und Wärmetauscheranforderungen hergestellt werden, einschließlich des angegebenen Rohrdurchmessers, der Wandstärke, der Flossenhöhe, der Flossenstärke, der Flossenhöhe,Rohrlänge, und Oberflächenveredelung.

Wesentliche Merkmale

• Material des Grundrohrs:ASTM A269 TP316 Edelstahl
• Flossenmaterial:TP316 oder ein anderes kompatibles Material gemäß der Spezifikation
• Herstellungsprozess:Hochfrequenz-Widerstandsschweißen
• Flossenbefestigung:mit einer Breite von mehr als 20 mm
• Ausgezeichnete Korrosionsbeständigkeit
• Gute Beständigkeit gegen chloridhaltige Umgebungen
• Hohe und gleichbleibende Flossen-Röhre-Bindungskraft
• Große effektive Wärmeübertragungsfläche
• geeignet für die Konstruktion von kompakten Wärmetauschern
• Anpassbare Flossenhöhe, Tonhöhe, Dicke und Rohrlänge
• geeignet für Schalen- und Rohr- und andere Flossenwärmetauscherkonfigurationen

Typische Angaben

Die obigen Abmessungen entsprechen nicht den Einschränkungen von ASTM A269, sondern den üblichen Produktionsbereichen.Anforderungen an den Druckabfall, Herstellungsanforderungen und Zeichnungen des Käufers.

ASTM A269 definiert in der Vergangenheit üblich eingerichtete Schläuche ab etwa 6,4 mm ID und 0,51 mm Nennwandstärke,Während die tatsächlichen Abmessungen der HFW-Finnenröhrchen normalerweise durch die Konstruktion des Wärmetauschers bestimmt werden.

ASTM A269 TP316 Chemische Zusammensetzung

Die typischen chemischen Anforderungen der ASTM A269 TP316 sind nachstehend dargestellt.

Die ASTM-Spezifikation identifiziert TP316 als UNS S31600 und enthält chemische Zusammensetzungskontrollen für Kohlenstoff, Mangan, Phosphor, Schwefel, Silizium, Nickel, Chrom und Molybdän.

Mechanische Eigenschaften

Typische mechanische Mindestanforderungen für ASTM A269 TP316-Rohre sind:

Die endgültigen Werte für die mechanischen Eigenschaften sind anhand der anwendbaren Ausgabe von ASTM A269/A269M und der vereinbarten Lieferbedingungen zu bestätigen.ASTM A269 enthält Vorschriften für Zug-/mechanische Prüfungen sowie Härte- und andere Rohrqualitätsanforderungen..

Hochfrequenzschweißverfahren

Während der Produktion wird der Flossenstreifen aus Edelstahl kontinuierlich an der Rohroberfläche positioniert, während hochfrequente elektrische Energie an der Kontaktoberfläche lokalisierte Wärme erzeugt.Druck wird ausgeübt, um eine kontinuierlich geschweißte Befestigung zu erzeugen.

Das Verfahren der HFW stellt Folgendes dar:

1. Kontinuierliche Befestigung der Flossenentlang der Rohrlänge.
2. Einheitliche Flossenräumefür eine vorhersehbare Wärmeübertragungsleistung.
3. Hohe Produktionseffizienzfür lange Flossenröhren.
4. Starke Widerstandsfähigkeit gegen Flossentrennungwährend der Handhabung und des Betriebs.
5. Gute Wiederholbarkeit der Abmessungenvon einer Röhre zur anderen.
6. Effiziente Erweiterung der Wärmeübertragungsoberflächeohne eine große Vergrößerung des Rohrdurchmessers erforderlich zu machen.

Bei Herstellern von WärmetauschernDie kontinuierlich geschweißte Schnittstelle ist besonders wichtig, da eine schlechte Befestigung der Flossen die Wärmekontaktfestigkeit erhöhen und die effektive Wärmeübertragungsleistung der Flossenoberfläche reduzieren kann.

Inspektion und Prüfung

Jede Produktionscharge kann nach ASTM A269, den Spezifikationen des Käufers und dem anwendbaren Herstellerstandard für den Wärmetauscher überprüft werden.

1Chemische Analyse

Wärme- oder Produktanalyse wird durchgeführt, um zu überprüfen, ob das Material TP316 der angegebenen chemischen Zusammensetzung entspricht.

2. Zugversuch

Die Zugfestigkeitsprüfung überprüft die Ausfallfestigkeit, die Zugfestigkeit und die Dehnung des Rohrmaterials.

3. Härteprüfung

Die Härte wird geprüft, um die Übereinstimmung mit den geltenden Material- und Lieferanforderungen zu überprüfen.

4. Hydrostatischer Test

Zur Überprüfung der Druckintegrität des Rohrs kann eine hydrostatische Prüfung durchgeführt werden.

5Nichtzerstörende elektrische Prüfung

ASTM A269 verlangt, dass jedes Rohr entweder einer zerstörungsfreien elektrischen Prüfung oder einer hydrostatischen Prüfung unterliegt, vorbehaltlich der anwendbaren Spezifikationsanforderungen.

6. Abflachungsprüfung

Das Rohr kann einer Abflachungstest unterzogen werden, um die Duktilität und Verformungsbeständigkeit zu bewerten.

7. Flaring-Test

Die Flaring-Prüfung kann zur Beurteilung der Duktilität und der Rissfestigkeit während der Verformung durchgeführt werden.

8. Umgekehrter Flachstellversuch

Bei geschweißten Schläuchen kann die umgekehrte Abflachung verwendet werden, um die geschweißte Naht auf Unvollkommenheiten zu untersuchen.

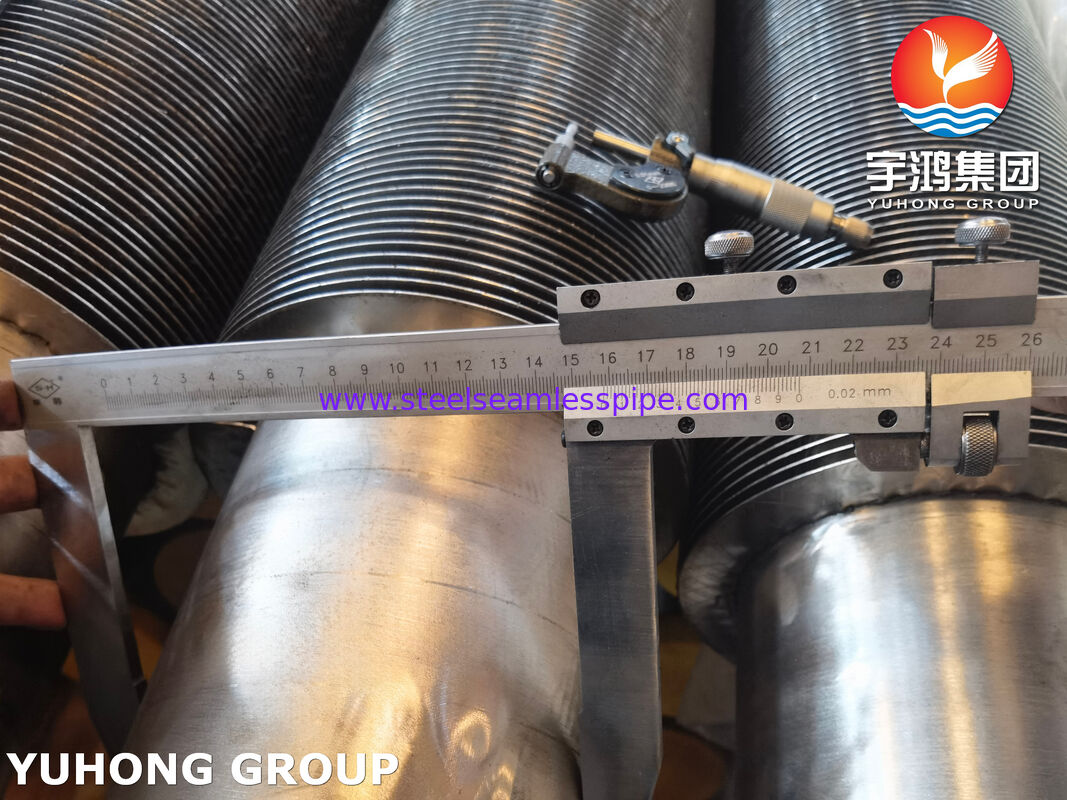

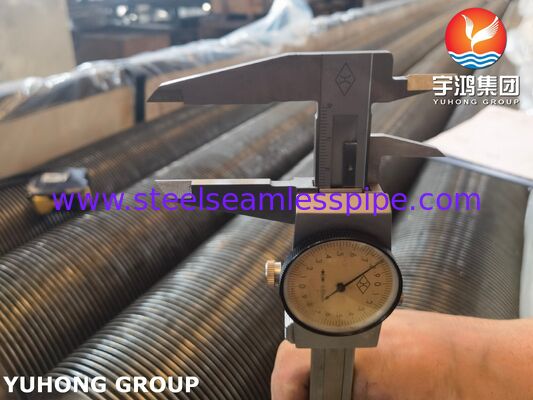

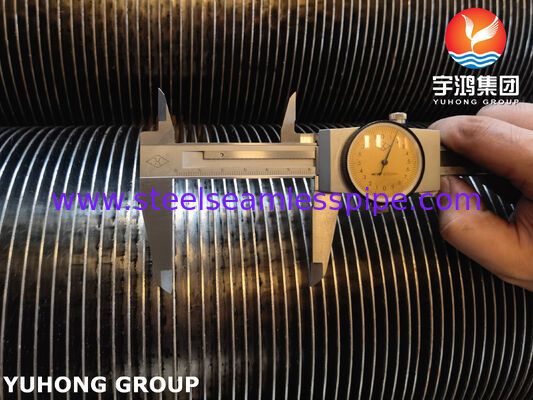

9- Dimensionelle Inspektion.

Die folgenden Abmessungen können überprüft werden:

• Rohr Außendurchmesser
• Rohrwandstärke
• Rohrlänge
• Flossenhöhe
• Flossendicke
• Flossenhöhe
• Flossenbreite
• Flossenkonzentrizität
• Flossen-zu-Rohr-Befestigung
• Gerade

10. Inspektion von Schweiß- und Flossenanhängen

Die geschweißte Flossen-Rohr-Schnittstelle wird visuell und dimensionell geprüft.kann nach der Spezifikation des Käufers bereitgestellt werden.

Oberflächenbearbeitung

ASTM A269 TP316 HFW-Rohre mit Flossen können je nach Anwendung mit unterschiedlichen Oberflächenbedingungen geliefert werden:

• mit einem Gehalt an Rohstoffen von mehr als 85 GHT
• Brillend gegossen
• Maschinenreinigung
• Passiviert
• Polstert
• Kundenspezifizierte Oberflächenbehandlung

Für den Einsatz von korrosiven Wärmetauschern kann eine angemessene Reinigung und Passivierung dazu beitragen, den Oberflächenzustand des Edelstahls nach der Herstellung zu erhalten.

Anwendungen

ASTM A269 TP316 HFW-Rohre mit Flossen eignen sich für Wärmetauscher, bei denen eine größere Wärmeübertragung und eine höhere Korrosionsbeständigkeit erforderlich sind.

Zu den typischen Anwendungen gehören:

• mit einer Leistung von mehr als 1000 W
• Prozesswärmetauscher
• Heizwechsler für chemische Verfahren
• Erdölchemie-Wärmetauscher
• Raffinerie-Wärmerückgewinnungsgeräte
• Kühlsysteme
• Kondensatoren
• Gaskühler
• Luftheizungen
• Ausrüstung zur Rückgewinnung von Abwärme
• Meeres- und Küstenwärmeübertragungssysteme
• Kühlsysteme für die Industrie
• Systeme zur Wärmeübertragung mit korrosiver Flüssigkeit

TP316 ist besonders nützlich, wenn die Wärmeübertragungsumgebung Chloride oder andere ätzende Verunreinigungen enthalten kann.Die tatsächliche Materialwahl sollte immer die spezifische Flüssigkeitschemie berücksichtigen., Temperatur, Konzentration und Betriebsbedingungen.

Vorteile für die Hersteller von Wärmetauschern

Verbesserte Wärmeübertragungskapazität
Die Außenflossen erhöhen die Wärmeübertragungsfläche im Vergleich zu einem einfachen Rohr mit dem gleichen Nenndurchmesser erheblich.

Korrosionsbeständigkeit:
Die Edelstahlkonstruktion TP316 eignet sich für viele anspruchsvolle Industrieumgebungen.

Zuverlässige Flossenbefestigung:
Das Hochfrequenzschweißen erzeugt eine kontinuierliche Flossen-Rohrverbindung, die für eine stabile Wärmeübertragung ausgelegt ist.

Flexible Konstruktion:
Die Flossenhöhe, die Abstandsbreite, die Dicke, die Rohrdimensionen und die Länge können an die thermischen und mechanischen Anforderungen angepasst werden.

Konstruktion von kompakten Geräten:
Die erhöhte Außenfläche kann den Konstrukteuren von Wärmetauschern helfen, die erforderliche thermische Belastung innerhalb eines relativ kompakten Bündels zu erreichen.

Qualitätssicherung

Unsere ASTM A269 TP316 HFW-Rohre mit Flossen können mit vollständiger Qualitätsdokumentation geliefert werden, einschließlich:

• Materialprüfbescheinigung
• Bericht über die chemische Analyse
• Mechanischer Prüfbericht
• Hydrostatischer oder NDT-Prüfbericht
• Abmessungsprüfungsergebnis
• Bericht über die Sichtprüfung
• Rückverfolgbarkeit der Wärmemenge
• Prüfprotokolle für das Schweißen von Flossen in Rohre
• Verpackungs- und Kennzeichnungsunterlagen
• Inspektionsdokumentation von Dritten, wenn angegeben

Bestellinformationen

Bei der Anforderung eines Angebots für HFW-Finnenröhren werden Kunden aufgefordert, Folgendes anzugeben:

1. ASTM-Materialspezifikation und -qualität
2. Rohr Außendurchmesser
3. Rohrwandstärke
4. Rohrlänge
5. Flossenmaterial
6. Flossenhöhe
7. Flossendicke
8. Flossenhöhe
9. Fest- oder zerknitterte Flossen
10. Erforderliche Oberflächenbehandlung
11. Anzahl
12. Anwendbare Prüfungsvorschriften
13. Zeichnung oder Spezifikation des Wärmetauscherbündels

Wir können ASTM A269 TP316 hochfrequente geschweißte Flossenröhren nach Kundenzeichnungen und projektspezifischen Wärmeübertragungsanforderungen herstellen.
