Produktübersicht

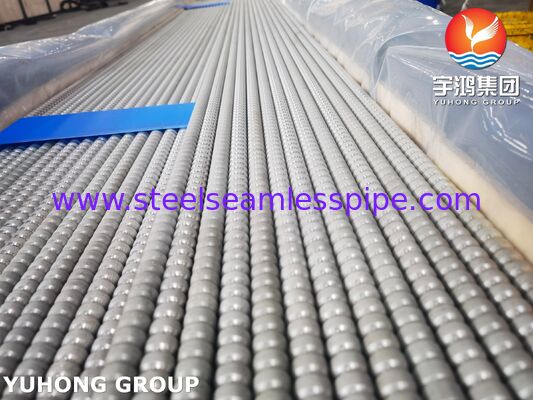

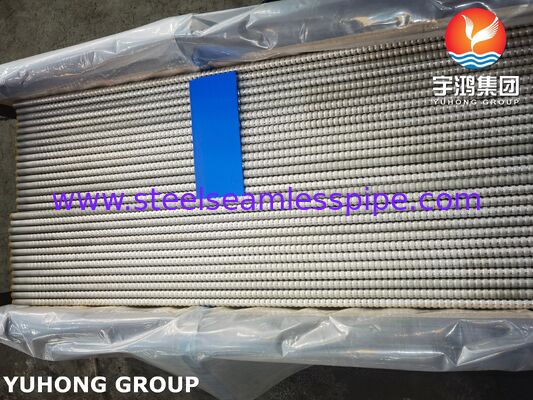

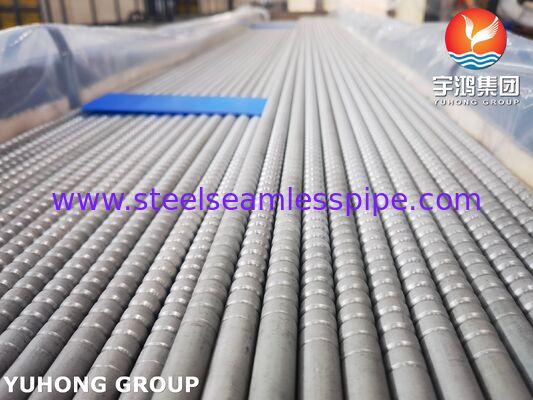

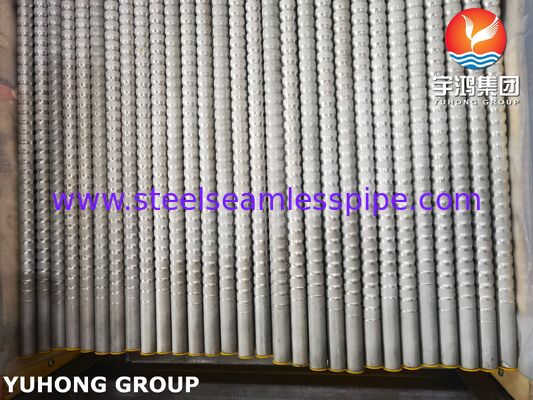

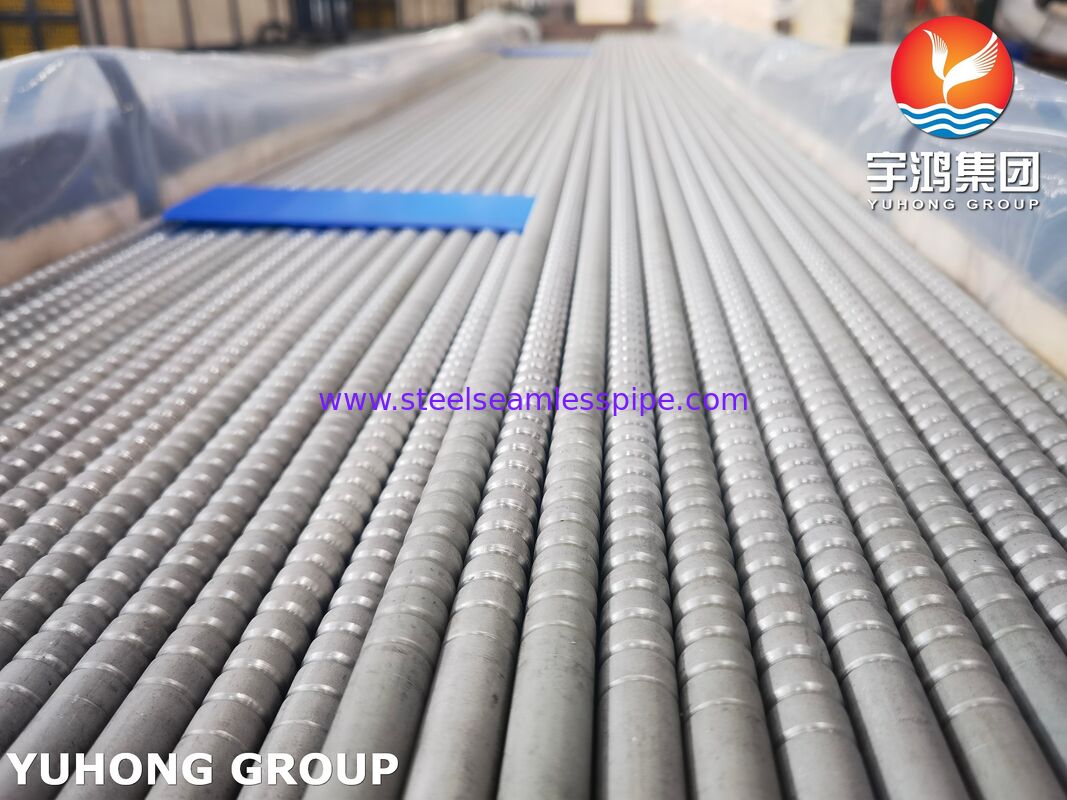

ASTM A269 TP316L Wellrohre für Kondensatoren sind Edelstahl-Wärmetauscherrohre, die zur Verbesserung der thermischen Leistung durch ein speziell geformtes Wellrohrprofil entwickelt wurden. Hergestellt aus kohlenstoffarmem TP316L austenitischem Edelstahl, kombinieren diese Rohre verbesserte Wärmeübertragungseigenschaften mit starker Korrosionsbeständigkeit, insbesondere in Anwendungen mit Feuchtigkeit, Chloriden, Prozesschemikalien und kontaminierten Kühlmedien.
Die Wellung erzeugt im Vergleich zu einem herkömmlichen glatten Rohr ein turbulentes Strömungsmuster. Dies kann die Flüssigkeitsvermischung an der Rohrwand erhöhen, die Wärmeübertragungseffizienz verbessern und ein kompakteres Wärmetauscher- oder Kondensatordesign ermöglichen, wenn es für die Betriebsbedingungen richtig ausgelegt ist.
TP316L enthält Molybdän und hat einen geringen Kohlenstoffgehalt, was im Vergleich zu herkömmlichem 304L-Edelstahl in vielen Betriebsumgebungen eine verbesserte Beständigkeit gegen Lochfraßkorrosion bietet. Die Güte ist daher besonders geeignet für industrielle Kondensatoren, chemische Prozesskondensatoren, marine Kühlsysteme, Kälteanlagen und andere korrosionsanfällige WärmeübertragungsanwendungenTypische Branchen:
ASTM A269/A269M deckt nahtlose und geschweißte austenitische Edelstahlrohre mit Nennwandstärke ab und verlangt, dass das Material im wärmebehandelten Zustand geliefert wird. Der Standard beinhaltet auch mechanische Prüfungen und entweder zerstörungsfreie elektrische Prüfungen oder hydrostatische Prüfungen.
Hauptmerkmale
- Material: ASTM A269 TP316L / UNS S31603
- Rohrtyp: Gewelltes Wärmeübertragungsrohr
- Herstellung: Nahtloses oder geschweißtes Rohr, je nach Design und Spezifikation
- Wärmebehandlung: Lösungsgeglüht / wärmebehandelt
- Hervorragende Korrosionsbeständigkeit
- Verbesserte Beständigkeit gegen chloridbedingten Lochfraß im Vergleich zu Standard 304L
- Erhöhte Turbulenz und Wärmeübertragungsleistung
- Geeignet für Kondensator- und Wärmetauscherbetrieb
- Gute Schweißbarkeit und Umformbarkeit
- Geeignet für kundenspezifische Wellengeometrie
- Erhältlich in geraden Längen oder anderen Konfigurationen gemäß Projektanforderungen
Typische Anwendungen
ASTM A269 TP316L Wellrohre sind besonders geeignet für:
1. Industrielle Kondensatoren
Diese Rohre können in Kondensatoren eingesetzt werden, bei denen Prozessdampf durch indirekten Wärmeaustausch in Flüssigkeit umgewandelt werden muss. Die Wellung fördert die Flüssigkeitsturbulenz und kann zu einer verbesserten Wärmeübertragung beitragen.
Typische Anwendungen umfassen:
- Prozesskondensatoren
- Chemische Kondensatoren
- Petrochemische Kondensatoren
- Lösungsmittelkondensatoren
- Dampfkondensatoren
- Produktkondensatoren
2. Chemische und petrochemische Wärmetauscher
TP316L wird häufig für Wärmeübertragungsgeräte ausgewählt, die korrosiven Prozessumgebungen ausgesetzt sind. Die Kombination aus niedrigem Kohlenstoffgehalt und Molybdän macht es für viele chemische Prozessaufgaben geeignet.
3. Marine und Meerwasser-bezogene Kühlung
316L wird oft für Kühlanlagen in Betracht gezogen, die marinen Umgebungen oder chloridhaltigem Wasser ausgesetzt sind. Der tatsächliche Meerwassereinsatz sollte jedoch sorgfältig geprüft werden, da 316L bei starken Chloridbedingungen nicht immun gegen Lochfraßkorrosion ist.
4. Kälte- und HLK-Kondensatoren
Wellrohre können in Kälte- und industriellen Kühlsystemen eingesetzt werden, bei denen eine verbesserte Wärmeübertragung und kompakte Geräte erwünscht sind.
5. Lebensmittel-, Getränke- und Pharmaproduktion
Die korrosionsbeständige Edelstahlkonstruktion und die leicht zu reinigende Oberfläche machen TP316L für ausgewählte hygienische Wärmeübertragungsanwendungen geeignet, vorbehaltlich der erforderlichen Oberflächenbeschaffenheit und des hygienischen Designs.
6. Entsalzungs- und Wasseraufbereitungsanlagen
Die Rohre können für ausgewählte Wasseraufbereitungs- und Entsalzungs-Wärmeübertragungsanwendungen in Betracht gezogen werden, bei denen die Flüssigkeitschemie mit 316L kompatibel ist.
Standard-Spezifikationen
| Artikel |
Typische Spezifikation |
| Produkt |
Wellrohre für Kondensatoren |
| Material |
ASTM A269 TP316L |
| UNS |
S31603 |
| Rohrtyp |
Nahtlos / Geschweißt |
| Herstellungszustand |
Wärmebehandelt |
| Rohrform |
Gewellt |
| Außendurchmesser |
Ca. 6,35–127 mm |
| Wandstärke |
Ca. 0,5–8,0 mm |
| Standardlänge |
3.000–12.000 mm |
| Oberfläche |
Geglüht, gebeizt, blank geglüht oder kundenspezifisch |
| Endzustand |
Glattes Ende / Schnittende / kundenspezifisch |
| Inspektion |
Maß-, Sicht-, chemische, mechanische und zerstörungsfreie Prüfung |
| Zertifizierung |
EN 10204 3.1 / 3.2 auf Anfrage erhältlich |
Die ASTM-Spezifikation deckt üblicherweise Rohre mit Nennwandstärken ab etwa 0,020 Zoll (0,51 mm) und mehr, während die tatsächlich kommerziell gelieferten Größen je nach Fertigungskapazität und Kaufanforderungen variieren können.
Typische Rohrdimensionen
Gängige Kondensatorrohrabmessungen können umfassen:
- 9,52 x 0,5 mm
- 12,7 x 0,6 mm
- 15,88 x 0,8 mm
- 19,05 x 1,0 mm
- 25,4 x 1,2 mm
- 31,75 x 1,5 mm
- 38,1 x 1,5–2,0 mm
- 50,8 x 1,5–2,5 mm
- 63,5 x 2,0–3,0 mm
- Andere Abmessungen gemäß Kondensatordesign
Wichtig: Dies sind typische Fertigungsbereiche und keine verbindlichen ASTM A269-Abmessungen. Der endgültige Außendurchmesser, die Wandstärke, die Wellungsteilung, die Wellungstiefe, die Länge und die Toleranzen sollten anhand der Wärmetauscherzeichnung oder der Kaufspezifikation des Kunden bestätigt werden.
Wellungsdesign
Das Wellprofil wird entsprechend der erforderlichen Wärmeübertragungsleistung und des Druckabfalls ausgelegt.
Typische Designparameter umfassen:
- Wir fertigen gewellte Wärmeübertragungsrohre mit Fokus auf
- dimensionskonstanz, Rohrintegrität, Korrosionsbeständigkeit und zuverlässige Wärmeübertragungsleistung
- Rohr-Außendurchmesser
- Rohrwandstärke
- Gewellte Länge
- Interner Strömungsbereich
- Externer Wärmeübertragungsbereich
- Rohrseitiger Druckabfall
Die Wellung kann Sekundärströmungen und eine stärkere Flüssigkeitsvermischung erzeugen, was den Wärmeübergangskoeffizienten im Vergleich zu einem glatten Rohr erhöhen kann. Das endgültige Design sollte daher Wärmeübertragungsverstärkung, Druckabfall, Fouling-Eigenschaften, mechanische Festigkeit und HerstellbarkeitTypische Branchen:
Für Kondensatorprojekte können wir die Wellengeometrie anpassen gemäß:
- Wärmelast
- Kondensationsmedium
- Kühlwassertemperatur
- Auslegungsdruck
- Auslegungstemperatur
- Durchflussrate
- Zulässiger Druckabfall
- Fouling-Faktor
- Rohrplattenanordnung
ASTM A269 TP316L Chemische Zusammensetzung
Die typischen chemischen Anforderungen für ASTM A269 TP316L sind:
| Element |
Anforderung, Gew.-% |
| Kohlenstoff (C) |
≤ 0,035 |
| Mangan (Mn) |
≤ 2,00 |
| Silizium (Si) |
≤ 1,00 |
| Phosphor (P) |
≤ 0,045 |
| Schwefel (S) |
≤ 0,030 |
| Chrom (Cr) |
16,0–18,0 |
| Nickel (Ni) |
10,0–15,0 |
| Molybdän (Mo) |
2,0–3,0 |
| Eisen (Fe) |
Rest |
Diese Grenzwerte entsprechen den Anforderungen der ASTM A269 TP316L-Güte. Für dünnwandige Rohre mit kleinem Durchmesser, die viele Ziehstufen erfordern, enthält ASTM A269 eine spezielle Kohlenstoffbestimmung.
Der Molybdängehalt von 2–3 % ist ein wichtiges Merkmal von TP316L, da er die Beständigkeit gegen Lochfraßkorrosion in vielen chloridhaltigen Umgebungen verbessert.
Mechanische Eigenschaften
Typische Mindestanforderungen für ASTM A269 TP316L-Rohre sind:
| Eigenschaft |
Mindest-/Höchstanforderung |
| Zugfestigkeit |
≥ 485 MPa |
| Streckgrenze, 0,2 % Verschiebung |
≥ 170 MPa |
| S |
≥ 35 % |
| Härte |
≤ 90 HRB / ca. 192 HBW |
Die kohlenstoffarme TP316L-Güte bietet eine gute Duktilität und Umformbarkeit, während die Korrosionsbeständigkeit der 316er-Edelstahlfamilie erhalten bleibt.
Herstellungsprozess
Unser typischer Herstellungsprozess für gewellte TP316L-Kondensatorrohre umfasst:
Rohmaterialauswahl → Rohrformung → Schweiß-/Nahtlosverfahren → Wärmebehandlung → Oberflächenbehandlung → Wellformung → Kalibrierung → Schneiden → Inspektion → Reinigung → Verpackung
Bei geschweißten Rohren wird die Schweißnaht sorgfältig kontrolliert, bevor das Rohr weiteren Umform- und Wellvorgängen unterzogen wird.
Der Wellvorgang wird kontrolliert, um eine gleichbleibende
- Wir fertigen gewellte Wärmeübertragungsrohre mit Fokus auf
- dimensionskonstanz, Rohrintegrität, Korrosionsbeständigkeit und zuverlässige Wärmeübertragungsleistung
- Rohrabmessungen und Wellungsparameter können gemäß den Kondensator-Konstruktionsanforderungen gefertigt werden.
- ,
- Jede Produktionscharge kann geprüft werden auf:
- ,
Wandintegrität
,
Geradheit
und
Oberflächenqualität
- zu gewährleisten.
- Die Lösungsglühung wird verwendet, um den erforderlichen metallurgischen Zustand und die Korrosionsbeständigkeit des Edelstahlrohrs zu erzielen.
- Prüfung und Inspektion
- Die Qualitätskontrolle erfolgt gemäß ASTM A269 und der geltenden Kaufspezifikation.
- 1. Chemische Analyse
- Positive Materialidentifikation und chemische Analyse verifizieren die TP316L-Zusammensetzung, einschließlich:
- Cr
- Ni
Mo
C
Mn
Ein Abnahmeprüfzeugnis kann mit der Lieferung geliefert werden.
2. Zugversuch
Der Zugversuch verifiziert:
Zugfestigkeit
Streckgrenze
Dehnung
Die mechanischen Anforderungen werden anhand der geltenden ASTM A269-Güteanforderungen geprüft.
3. Härteprüfung
Die Härteprüfung bestätigt, dass das fertige Rohr innerhalb des festgelegten Härtegrenzwertes liegt.
4. Hydrostatischer Test
Hydrostatische Prüfungen können durchgeführt werden, um die Druckintegrität zu überprüfen und Leckagen zu erkennen.
ASTM A269 verlangt, dass jedes Rohr entweder einer zerstörungsfreien elektrischen Prüfung oder einer hydrostatischen Prüfung unterzogen wird, vorbehaltlich der geltenden Anforderungen und Bestellbedingungen.
5. Wirbelstrom-/Elektromagnetische Prüfung
Die Wirbelstromprüfung kann als zerstörungsfreies Verfahren zur Erkennung von Unregelmäßigkeiten in Edelstahlrohren eingesetzt werden. ASTM E426 beschreibt die Praxis für die elektromagnetische Prüfung von nahtlosen und geschweißten Rohren aus austenitischen Edelstählen und ähnlichen Legierungen.
- 6. Abflachungsprüfung
- Warum unsere ASTM A269 TP316L Wellrohre wählen?
- Wir fertigen gewellte Wärmeübertragungsrohre mit Fokus auf
- dimensionskonstanz, Rohrintegrität, Korrosionsbeständigkeit und zuverlässige Wärmeübertragungsleistung
- 8. Maßprüfung
- Jede Produktionscharge kann geprüft werden auf:
- Außendurchmesser
Wandstärke
Wellungsteilung
- Wellungstiefe
- Länge
- Geradheit
- Endzustand
- 9. Sichtprüfung
- Die Rohroberfläche wird geprüft auf:
Risse
Kratzer
Lochfraß
Oberflächenfehler
- Beschädigung der Wellung
- Schweißanomalien
- 10. PMI-Prüfung
- Eine positive Materialidentifikation kann für Projekte bereitgestellt werden, die eine zusätzliche Verifizierung des TP316L-Materials erfordern.
- Oberflächenbeschaffenheit
Verfügbare Oberflächenzustände können umfassen:
Geglüht und gebeizt
Blank geglüht
Mechanisch poliert
Elektropoliert
Kundenspezifische Oberflächenbeschaffenheit
Für Kondensator- und Prozessanwendungen sollte der geeignete Oberflächenzustand entsprechend dem Fluid, der Reinigungsmethode, der Fouling-Neigung und den Hygieneanforderungen ausgewählt werden.
Vorteile von ASTM A269 TP316L Wellrohren
Verbesserte Wärmeübertragung
Die Wellgeometrie fördert Turbulenz und Flüssigkeitsvermischung, was die Wärmeübertragungsleistung verbessern kann.
Korrosionsbeständigkeit
TP316L bietet eine bessere Beständigkeit gegen viele korrosive Umgebungen als herkömmlicher 304/304L-Edelstahl.
Kohlenstoffarme Güte
Der geringe Kohlenstoffgehalt hilft, das Risiko der Sensibilisierung und der damit verbundenen interkristallinen Korrosion nach dem Schweißen oder thermischer Einwirkung zu verringern.
Kompaktes Wärmetauscherdesign
Eine verbesserte Wärmeübertragung kann es Konstrukteuren ermöglichen, die erforderliche thermische Leistung mit einer kompakteren Wärmeübertragungsfläche zu erzielen.Gute UmformbarkeitTypische Branchen:
Kundenspezifische Konstruktion
- Rohrabmessungen und Wellungsparameter können gemäß den Kondensator-Konstruktionsanforderungen gefertigt werden.
- Warum unsere ASTM A269 TP316L Wellrohre wählen?
- Wir fertigen gewellte Wärmeübertragungsrohre mit Fokus auf
- dimensionskonstanz, Rohrintegrität, Korrosionsbeständigkeit und zuverlässige Wärmeübertragungsleistung
- .
- Unsere Produktionskapazität unterstützt kundenspezifische:
- Rohrdurchmesser
- Wandstärke
- Wellungsteilung
Wellungstiefe
RohrlängeOberflächenbeschaffenheit
Endbearbeitung
PrüfanforderungenMaterialzertifizierungFür Kondensatorhersteller und EPC-Kontraktoren können wir Rohre gemäß Kundenzeichnungen, technischen Spezifikationen und geltenden ASTM-Anforderungen fertigen.Typische Branchen:
chemische Verarbeitung, Petrochemie, Öl & Gas, Kälte, HLK, Schiffbau, Wasseraufbereitung, Entsalzung, Lebensmittelverarbeitung, Pharmaproduktion und industrielle Wärmeübertragung.
Produktzusammenfassung
