ASTM A182 F316Ti UNS S31635 geschmiedete Edelstahl-Rohrplatte für Wärmetauscher

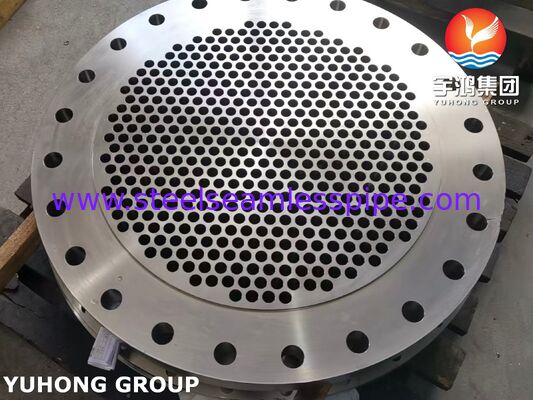

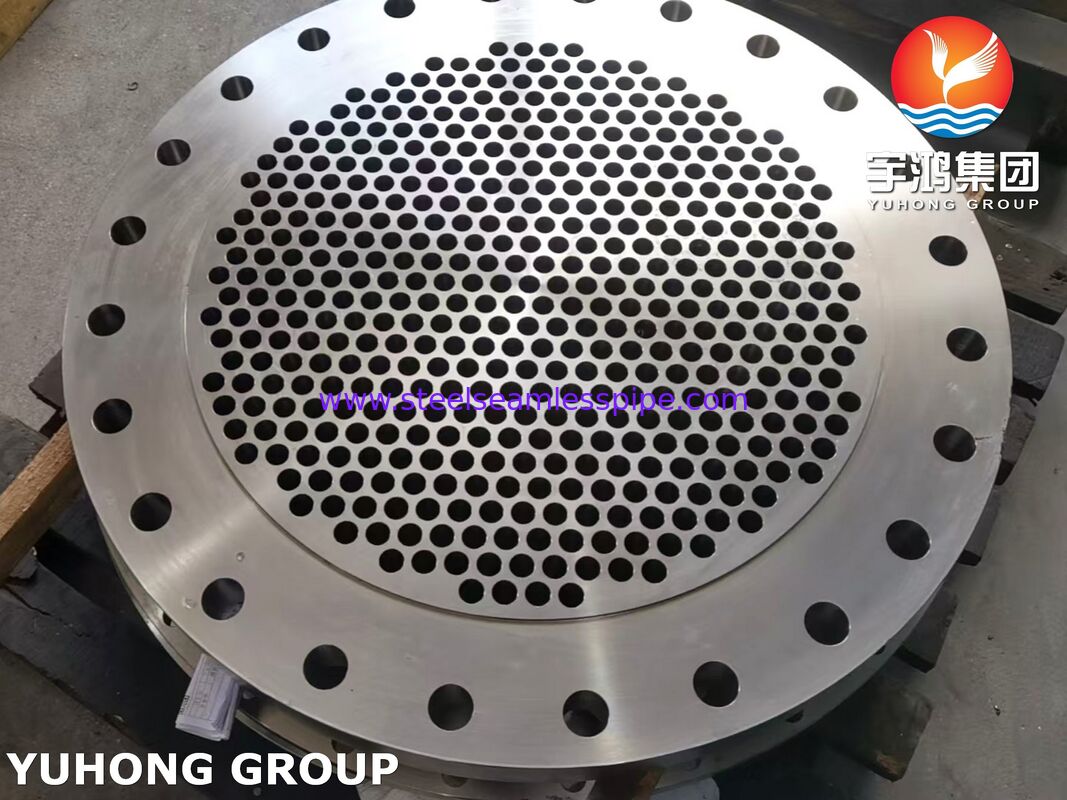

Die ASTM A182 F316Ti Edelstahl-Rohrplatte ist eine geschmiedete und bearbeitete Wärmetauscherkomponente, die aus UNS S31635 / F316Ti austenitischem Edelstahl gefertigt wird.
Die Rohrplatte ist so konzipiert, dass sie Wärmetauscherrohre stützt und positioniert und gleichzeitig die flüssigen Räume auf Schalen- und Rohrenseite trennt. Je nach Auslegung der Anlage kann sie präzisionsbearbeitete Rohrlöcher, Bolzenlöcher, Trennstege, Dichtflächen und andere vom Kunden gezeichnete Merkmale aufweisen.
F316Ti ist ein titanstabilisierter, molybdäntragender Edelstahl. ASTM A182 identifiziert F316Ti als UNS S31635, mit Chrom, Nickel und Molybdän als Hauptlegierungselemente und Titan, das gemäß der spezifizierten Stabilisierungsanforderung hinzugefügt wird.
Die Rohrplatte kann gemäß ASTM A182 / ASME SA182 Materialanforderungen hergestellt und gemäß TEMA, ASME, Kundenzeichnungen oder projektspezifischen Spezifikationen, wo zutreffend, fertiggestellt werden.
Produktspezifikationen
| Artikel |
Spezifikation |
| Produkt |
Edelstahl-Rohrplatte |
| Materialstandard |
ASTM A182 / ASME SA182 |
| Güte |
F316Ti |
| UNS |
S31635 |
| Material |
Austenitischer Edelstahl |
| Gängiges Äquivalent |
316Ti / 1.4571 |
| Konstruktion |
Geschmiedet |
| Bearbeitung |
CNC-bearbeitet |
| Anwendung |
Wärmetauscher / Druckbehälter |
| Rohrlöcher |
Kundenspezifisch |
| Rohrlochmuster |
Dreieckig / Quadratisch / Gedrehtes Quadrat / Kundenspezifisch |
| Rohrteilung |
Kundenspezifisch |
| Außendurchmesser |
Kundenspezifisch |
| Dicke |
Kundenspezifisch |
| Bolzenlöcher |
Kundenspezifisch |
| Trennstege |
Kundenspezifisch |
| Oberflächengüte |
Bearbeitet / Kundenspezifisch |
| Inspektion |
Maßhaltigkeit / PMI / UT / PT nach Spezifikation |
Material: F316Ti / UNS S31635
ASTM A182 F316Ti ist eine titanstabilisierte austenitische Edelstahl-Schmiedegüte.
Die Hauptlegierungselemente sind Chrom, Nickel und Molybdän. Titan wird kontrolliert, um die Güte gegen die Ausscheidung von Chromkarbiden gemäß der ASTM-Chemikalienanforderung zu stabilisieren.
Typische chemische Zusammensetzung
| Element |
ASTM A182 F316Ti Anforderung |
| C |
≤0,08% |
| Mn |
≤2,00% |
| Si |
≤1,00% |
| P |
≤0,045% |
| S |
≤0,030% |
| Cr |
16,0–18,0% |
| Ni |
10,0–14,0% |
| Mo |
2,00–3,00% |
| N |
≤0,10% |
| Ti |
5 × (C + N) min. bis 0,70% max. |
| Fe |
Rest |
Mechanische Eigenschaften
Typische Mindestanforderungen für ASTM A182 F316Ti sind:
| Eigenschaft |
Anforderung |
| Zugfestigkeit |
≥515 MPa |
| Streckgrenze |
≥205 MPa |
| Dehnung |
≥30% |
| Härte |
Gemäß ASTM A182 |
Rohrplattendesign

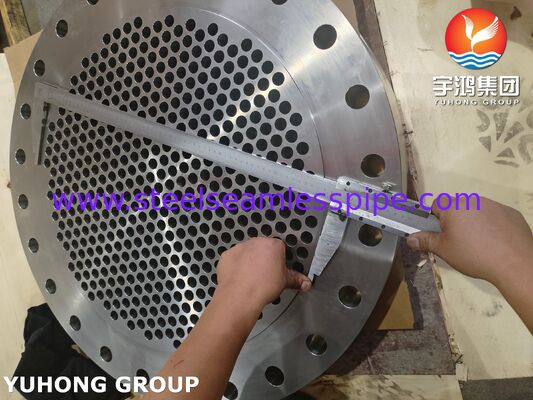

Die Rohrplatte kann gemäß der Wärmetauscherzeichnung des Kunden gefertigt werden.

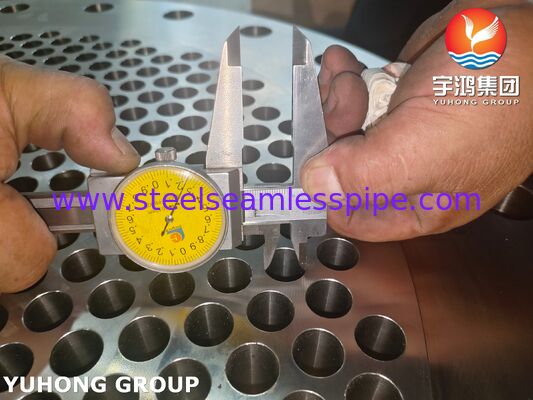

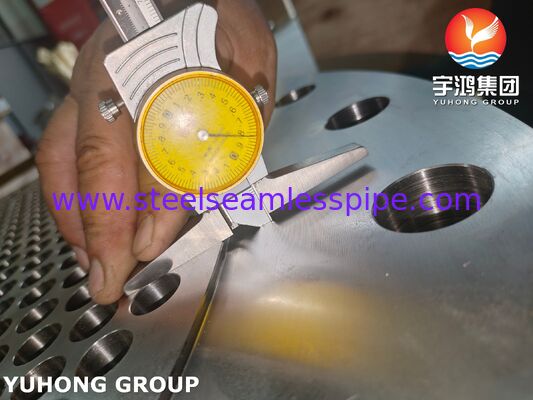

Rohrlöcher
Präzisionsbearbeitete Rohrlöcher können geliefert werden gemäß:
- Rohr-Außendurchmesser
- Rohrwanddicke
- Rohr-zu-Rohrplatten-Verbindungsdesign
- Rohrteilung
- Lochdurchmesser
- Lochtoleranz
- Lochtiefe
Rohrloch-Anordnung
Verfügbare Layouts können umfassen:
- 30° dreieckig
- 60° dreieckig
- 45° gedrehtes Quadrat
- 90° Quadrat
- Kundenspezifische Anordnung
Das tatsächliche Lochmuster sollte der genehmigten Ausrüstungszeichnung folgen.
Trennsteg-Nuten
Für mehrgängige Wärmetauscher können Trennsteg-Nuten auf der Rohrplattenoberfläche gemäß dem spezifizierten Design bearbeitet werden.
Bolzenlöcher
Die Anzahl, der Durchmesser und der Lochkreis der Bolzenlöcher können gemäß dem Schalen-, Kanal- oder Flanschverbindungsdesign bearbeitet werden.
Wärmetauscher-Anwendungen
Schalen- und Rohr-Wärmetauscher
Die F316Ti-Rohrplatte kann als rohrtragende und flüssigkeitstrennende Komponente in Schalen- und Rohr-Wärmetauschern verwendet werden.
Kondensatoren
Anwendungen können industrielle Kondensatorausrüstungen umfassen, bei denen das ausgewählte Material und die Designbedingungen geeignet sind.
Chemische Prozessausrüstungen
F316Ti-Rohrplatten können für chemische Prozessausrüstungen spezifiziert werden, die eine geschmiedete austenitische Edelstahlgüte erfordern.
Druckbehälterkomponenten
Die geschmiedete Rohrplatte kann als Teil von Druckbehältern und Prozessausrüstungen geliefert werden, die dem geltenden Konstruktionscode unterliegen.
Verpackung
Die Rohrplatte kann geliefert werden mit:
- Rostschutz
- Kunststoffverpackung
- Oberflächenschutz
- Holzkisten
- Sperrholzkisten
- Stahlrahmenverpackung
- Kundenspezifische Exportverpackung
Rohrlöcher und bearbeitete Dichtflächen sollten während der Handhabung und des Transports vor Stößen und Verunreinigungen geschützt werden.
