ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen

ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen

  • ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen
  • ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen
  • ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen
  • ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen
ASME SA240 SS304 Wärmetauscher-Rohrblatt mit CNC-Bohrverfahren für korrosionsbeständige petrochemische Dienstleistungen
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Modellnummer: ASME SA240 SS304 Rohrboden
Zahlung und Versand AGB:
Min Bestellmenge: 1 PC
Preis: Verhandelbar
Verpackung Informationen: Sperrholzkoffer/Lron-Koffer/gewebte Tasche
Lieferzeit: Hängt von der Menge ab
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 800 Tonnen / Monat
Kontakt
Alle Produkte
Nahtlose Rohre aus Edelstahl (350)
Edelstahl-nahtloses Rohr (347)
Duplexedelstahl-Rohr (137)
Duplexedelstahl-Rohr (39)
Nadelröhre (173)
Flossenröhrchen (752)
Wärmetauscher (43)
Wärmetauscherrohr (480)
Wärmetauscher-Rohrbund (57)
Wärmetauscher-Rohrboden (132)
Wärmetauscherleitblech (39)
Luftkühler (14)
Druckbehälter (4)
Edelstahl geschweißtes Rohr (62)
Edelstahl geschweißtes Rohr (136)
Nickel-Legierungs-Rohr (275)
Nickel-Legierungs-Rohr (110)
Kupferlegierungs-Rohr (258)
Legierter Stahl-Rohr (226)
Titanrohr (22)
helles getempertes Rohr (166)
Rauchrohr (163)
Stahlinstallation (884)
Stahlflansch (683)
Andere (412)
Teile für Verkleidungen (9)
Ausführliche Produkt-Beschreibung
Hervorheben:

ASME SA240 Wärmetauscher-Rohrblatt

,

Präzise CNC-gebohrte Rohrplatte

,

Korrosionsbeständiger SS304-Rohrboden

ASME SA240 SS304 Wärmetauscherrohrblatt für den petrochemischen und allgemeinen Industriebereich
Produktübersicht

Die Rohrplatte ist eine perforierte kreisförmige Platte, die das Rohrbundnetz befestigt und ausrichtet und gleichzeitig eine druckdichte Barriere zwischen den Flüssigkeiten auf der Hülle und der Rohrseite aufrechterhält.Es ist die primäre druckhaltige Komponente eines Rohr-Wärmetauschers.

Diese Rohrplatte ist aus ASME SA240 Typ 304 Edelstahl (UNS S30400) hergestellt - der industriestandardmäßigen Austenit-Grad, der eine ausgewogene Korrosionsbeständigkeit, Formbarkeit und Schweißbarkeit bietet.Das Material bietet eine zuverlässige Leistung bei Betriebstemperaturen von bis zu 465 °C in oxidierenden Umgebungen.

Herstellung:Präzisions-CNC-Bohrungen und Bearbeitung nach vom Kunden gelieferten TEMA-Layoutzeichnungen (Dreieck- oder Quadratgröße), mit passenden Trennschleusen und Spezifikationsbearbeitung von Dichtungsflächen.

Materialspezifikationen

Alle Rohrplatten werden in strenger Übereinstimmung mitASME SA240 / ASTM A240- keine alternativen Normen gelten.

Chemische Zusammensetzung - ASME SA240 Typ 304
Quelle: ASME SA240 / ASTM A240
Elemente Zusammensetzung (%)
Kohlenstoff (C) ≤ 007
Mangan (Mn) ≤ 200
Fosfor (P) ≤ 0045
Schwefel (S) ≤ 0030
Silizium (Si) ≤ 075
Chrom (Cr) 18.0 bis 20.0
Nickel (Ni) 8.0 bis 10.5
Stickstoff (N) ≤ 010
Mechanische Eigenschaften (Zimmertemperatur)
Quelle: ASME SA240 / ASTM A240
Eigentum Wert
Zugfestigkeit ≥ 515 MPa (75.000 psi)
Ertragsstärke (0,2% Offset) ≥ 205 MPa (30.000 psi)
Verlängerung ≥ 40%
Härte ≤ 92 HRB (≤ 201 HBW)
Dimensionelle Fähigkeiten
Quelle: ASME SA240 / TEMA-Normen
Parameter Bereich / Toleranz
Außendurchmesser mit einer Breite von mehr als 20 mm
Stärke 25 mm bis 150 mm+ (auf Wunsch erhältlich)
Toleranz für den Durchmesser des Rohrlochs +0,05 / -0,00 mm (CNC-Genauigkeit)
Hohlpitch Pro TEMA-Layout (typischerweise 25,4 mm bis 31,75 mm)
Rillen pro Loch 2 oder 3 präzise ringförmige Rillen
Inspektions- und Prüfanforderungen

Alle Rohrblätter werden einer umfassenden zerstörungsfreien Untersuchung (NDE) unterzogen, wobei die vollständige Rückverfolgbarkeit des Materials über Mühlprüfberichte (MTR) gewährleistet wird.

Prüfmethode Zweck Zulassungskriterien
Durchdringungstest (PT) Erkennt Oberflächenunterbrechungen (Risse, Porosität, Runden) ASME SA240 / Kundenspezifikation
Ultraschallprüfung (UT) Erkennt unterirdische Fehler (Einschlüsse, Laminationen, Hohlräume) ASME SA240 / Kundenspezifikation
PMI (positive Materialidentifizierung) Überprüfung der Legierungskomposition über XRF Pro Materialzertifikat
Dimensionelle Prüfung Überprüft Durchmesser, Abstand, Rillentiefe, Oberflächenveredelung, OD/Dicke Pro TEMA-Layout + Zeichnung des Kunden
Sichtprüfung Oberflächenabschluss, Abgrenzung der Trennwand, Versiegelungsfläche Nach ASME + TEMA-Anforderungen

PT und UT werden mit 100%ige Inspektionsrate auf kritischen Oberflächen durchgeführt.

Anwendungsszenarien

ASME SA240 SS304-Rohrblätter sind für Wärmetauscher-Dienstleistungen spezifiziert, bei denen Rohr- oder Schalenflüssigkeiten leicht ätzend sind und Chloridkonzentrationen gering bleiben.

Primärindustrie:
  • Petrochemie und Raffination- Wärmeübertragung in Raffinerien und chemischen Verfahren
  • Arzneimittel- Sanitäre Wärmetauscher zur kontrollierten Verarbeitung
  • Lebensmittel und Getränke- Prozessheizung/Kühlung, wenn Hygiene und Reinigbarkeit erforderlich sind
  • Stromerzeugung- Niederdruckwärmer, Schmierölkühler
  • Klimatisierung und Kühlung- Kühlfässer, Kondensatoren, Verdampferbündel
  • Allgemeine Industrie- Wasserkühlgeräte, Hydraulikölkühlgeräte, nicht aggressiver Flüssigkeitsbehandlung

Konstruktionsdruckgrenze:≤ 30 bar (~435 psi) für die Herstellung von Walzplatten.

Vorteile und Anpassung
Technische Vorteile:
  • Korrosionsbeständigkeit:Der Chromgehalt von 18,0-20,0% und der Nickelgehalt von 8,0-10,5% bieten eine Beständigkeit gegen Oxidation und Korrosion durch Atmosphäre, Süßwasser, Dampf und milde chemische Lösungen.
  • PräzisionsanpassungCNC-bohrte Rohrlöcher mit einer Toleranz von +0,05 / -0,00 mm verhindern das Leck des Bypasses und sorgen für ein gleichbleibendes Rohrwalzen.
  • Gelenkintegrität:2 oder 3 präzise ringförmige Rillen pro Loch maximieren die mechanische Ausziehfestigkeit bei der Hydraulikrohrweiterung.
  • Rückverfolgbarkeit:Vollständige Materialzertifizierung mit MTRs zur Überprüfung der Einhaltung der ASME SA240 für chemische und mechanische Eigenschaften.
Anpassung verfügbar:
  • Individuelle OD und Dicke pro Zeichnung
  • Rohrlöchermuster: Dreieck- oder Quadratgröße pro TEMA-Layout
  • Benutzerdefinierte Rillenkonfigurationen
  • Schwebende oder stationäre Rohrplatten
  • Gewalzte Platte (SA240) oder geschmiedete Konstruktionsmöglichkeiten
FAQ - Allgemeine technische Fragen
F: Was ist der Unterschied zwischen ASME SA240 und ASTM A240 für 304 Rohrblätter?
A: ASME SA240 ist die Übernahme von ASTM A240 in den ASME-Kessel- und Druckbehältercode.Beide beziehen sich auf die gleichen Materialeigenschaften für Typ 304 (UNS S30400).
F: Wann sollte ich eine gewalzte Plattenröhre gegenüber einer geschmiedeten Röhre angeben?
A: Walzplatte (SA240) ist für Dicken bis etwa 100 mm und Druck bis 30 bar geeignet und bietet Kostenvorteile.Für schwere Wandstärken ist eine geschmiedete Konstruktion (ASTM A182 F304) erforderlich., hohem Druck und extremen thermischen Anwendungen.
F: Welche NDE ist für ASME SA240 304 Rohrplatten üblicherweise erforderlich?
A: Zu den Standardanforderungen gehören PT (Penetranztest) für den Nachweis von Oberflächenfehlern und UT (Ultraschalltest) für den Nachweis von Unterflächenfehlern.Zusätzliche Prüfung (hydrostatische Prüfung), etc.) je nach Kundenanforderung festgelegt werden können.

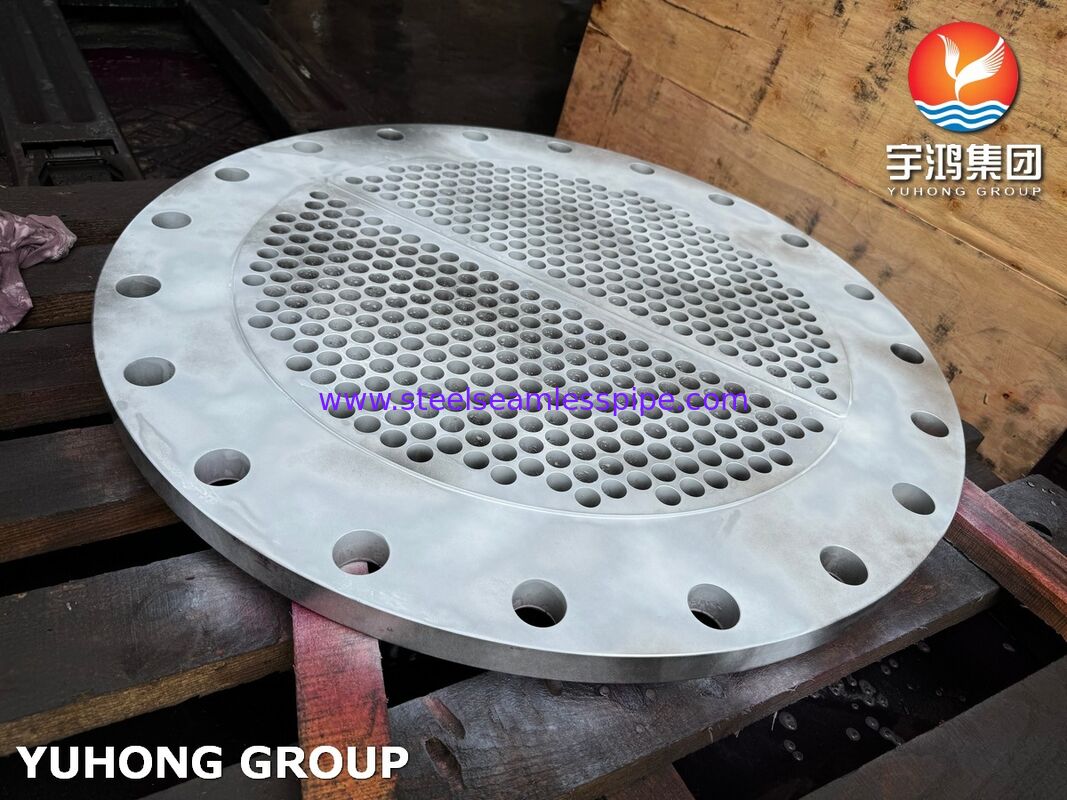

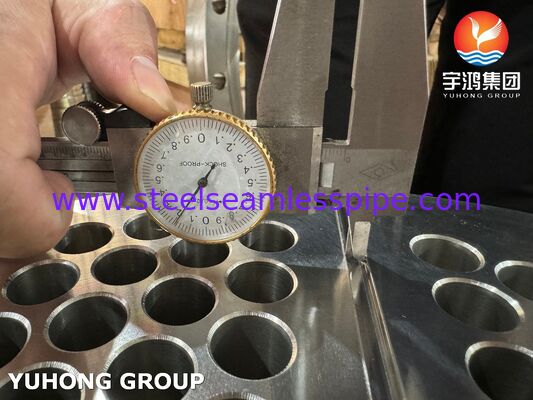

ASME SA240 SS304 Heat Exchanger Tube Sheet manufacturing and inspection

Größe und Tag:

A335 F5N Leichtmetallrohrblatt,

1761MM*182MM Leichtmetallrohrblatt,

2476HOLES Leichtmetallrohrblatt aus Legierstahl
