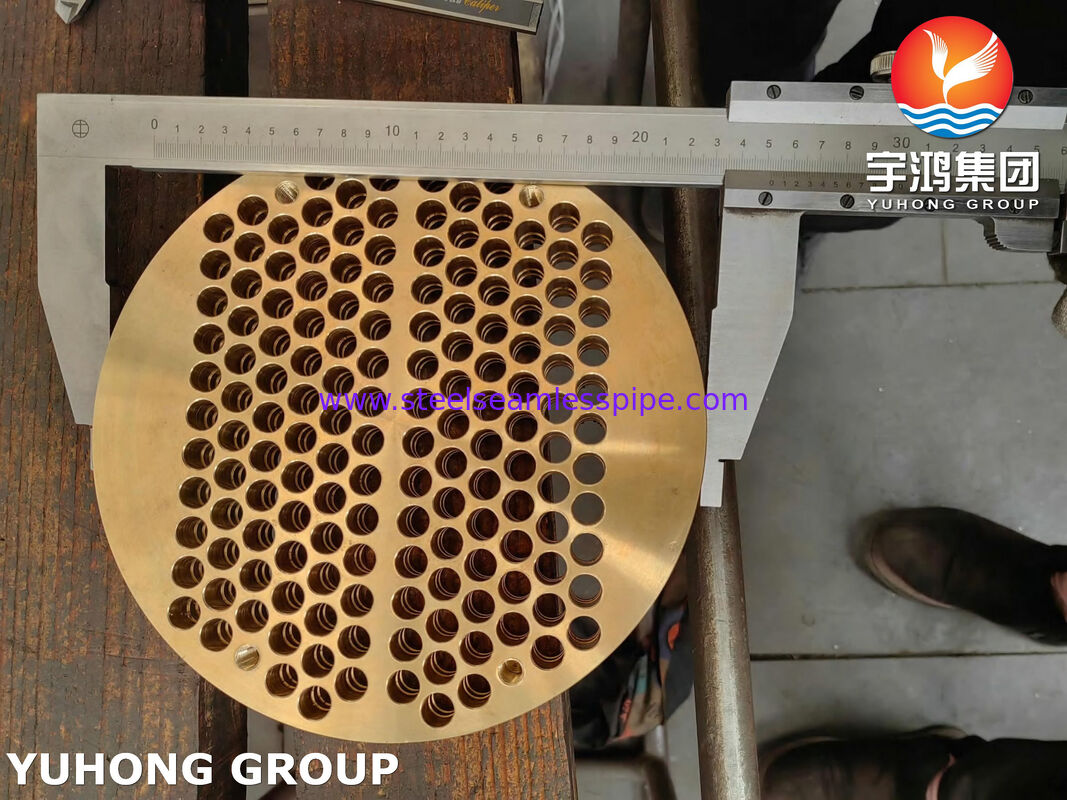

ASME SB171 C46400 Rohrblatt aus Kupferlegierung für Schalen- und Rohrwärmetauscher

ASME SB171 C46400 Rohrblatt ist ein Kupferlegierung Wärmetauscherkomponent aus Kupfer-Zinklegierung C46400.

Das Rohrblatt wird zwischen der Schalen- und Rohrseite eines Schalen- und Rohrwärmetauschers eingebaut.

C46400 wird allgemein alsSchiffsbrassBei Wärmetauscheranwendungen werden die Abmessungen der Rohrplatte, die Verteilung der Rohrlöcher, die Dicke, dieund Verbindungskonfiguration gemäß den Ausrüstungskonstruktions- und technischen Zeichnungen hergestellt werden.

Material und Norm

C46400 Kupferlegierung

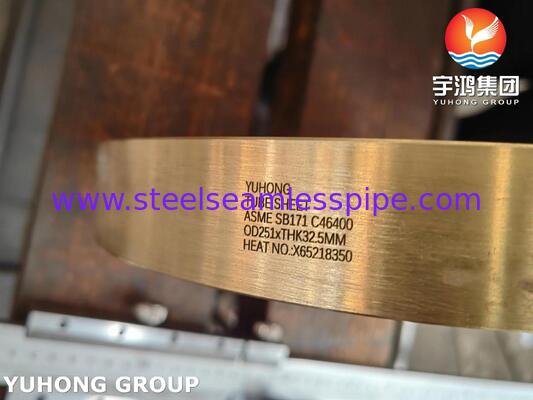

Materialstandard:ASME SB171
Materialqualität:C46400
UNS:C46400
Materialtyp:Kupfer-Zink-Legierung / Marine-Brass
Typ der Ware:Wärmetauscher-Rohrblatt

ASME SB171 deckt Kupferlegierungsplatten, -platten und -kreise für Druckbehälter, Kondensatoren und Wärmetauscher ab.

Für eine gefertigte Rohrplatte wird das Material C46400 nach dem Wärmetauscherentwurf in die erforderliche Rohrplattengeometrie verarbeitet.

C46400 Schiffsbrass

C46400 ist eine Kupfer-Zinklegierung, die Kupfer und Zink als Hauptlegierungselemente enthält.

Das Material wird allgemein alsSchiffsbrass.

Zu den typischen Legierungselementen gehören:

• Kupfer (Cu)
• Zink (Zn)
• Zinn (Sn)
• Blei (Pb), gegebenenfalls gemäß den Anforderungen an die spezifizierte Qualität

Die chemische Zusammensetzung und die mechanischen Eigenschaften müssen den für C46400 geltenden Anforderungen der ASME SB171 entsprechen.

Design der Tabellen

Layout der Rohrlöcher

Das Rohrblatt wird nach dem Wärmetauscherrohrlayout mit mehreren Rohrlöchern bearbeitet.

Zu den wichtigsten Parametern gehören:

• Durchmesser des Rohrloches
• Rohrspitze
• Rohrmuster
• Anzahl der Rohrlöcher
• Toleranz für Rohrlöcher

Zu den gängigen Rohrstrukturen gehören:

• Dreieckspitze
• Quadratischer Abstand
• Dreh- und Quadratfläche

Die endgültige Anordnung sollte der Wärmetauscherentwurf entsprechen.

Abtrennung von Schalenseite und Rohrseite

Das Rohrblatt trennt die Strömungskanäle auf der Schalenseite und der Rohrseite und stellt gleichzeitig die strukturelle Schnittstelle für das Rohrbündel dar.

Rohrverbindung

Abhängig von der Konstruktion des Wärmetauschers können Rohre an die Rohrplatte angeschlossen werden:

• Rohrvergrößerung
• Schweißen von Dichtungen
• Schweißen auf der Stärke
• Ausdehnung + Dichtungsschweißen

Die Anschlussmethode sollte anhand der Ausrüstungskonstruktion und der Projektbeschreibung festgelegt werden.

Herstellungsprozess

C46400 Materialvorbereitung

Das Material aus Kupferlegierung C46400 wird gemäß den geltenden ASME SB171-Anforderungen geliefert.

Platten- oder Kreislaufschneiden

Die Rohstoffe werden auf die erforderlichen Rohrblätter-Blankdimensionen geschnitten.

CNC-Bearbeitung

Das Rohrblatt wird nach technischen Zeichnungen bearbeitet.

Die Bearbeitung kann Folgendes umfassen:

• Bearbeitung mit Außendurchmesser
• Bearbeitung von Dicken
• Rohrbohrungen
• Bohrungen mit Schrauben
• Bearbeitung von Rillen
• Angesichts

Rohrlochbohrung

Rohrlöcher werden nach den folgenden Angaben bearbeitet:

• Rohr Außendurchmesser
• Rohrspitze
• Toleranz für Löcher
• Anordnung der Rohre

Abschlussprüfung

Die fertiggestellten Rohrplatten werden auf Größengenauigkeit, Oberflächenzustand, Rohrlochposition und andere Projektanforderungen untersucht.

Produktspezifikationen

Verfügbare Abmessungen

Die Abmessungen der Rohrblätter werden in der Regel nach den Zeichnungen des Wärmetauschers angepasst.

Anwendungen

Schalen- und Rohrwärmetauscher

ASME SB171 C46400-Rohrblätter können als Bauteile in Muster- und Rohrwärmetauscherbaugruppen verwendet werden.

Zu den Anwendungen gehören:

• Prozesswärmetauscher
• Industriewärmetauscher
• Kondensatoren
• Kühlgeräte
• Ausrüstung für thermische Verfahren

Ausrüstung für Kondensatoren

C46400-Rohrplatten können für Kondensatorbaugruppen nach dem angegebenen Rohrmaterial und Betriebsumfeld hergestellt werden.

Schiffs- und Industrieausrüstung

C46400 Marine-Brass ist auch für Schiffs- und Industrieanlagen geeignet, wenn die spezifizierte Kupferlegierung für die Konstruktionsbedingungen geeignet ist.

Qualitätskontrolle und Inspektion

Materialkontrolle

Die Inspektion kann Folgendes umfassen:

• Überprüfung der chemischen Zusammensetzung
• Prüfung der mechanischen Eigenschaften
• Überprüfung der Materialbescheinigung

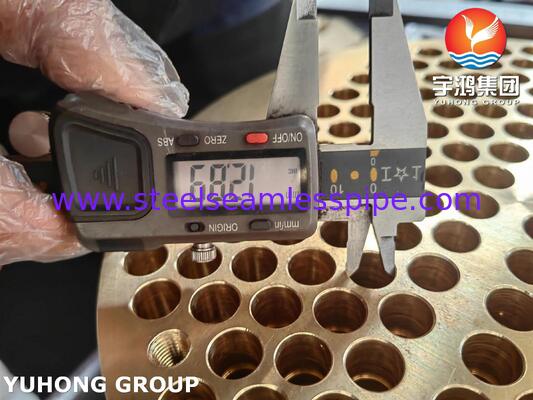

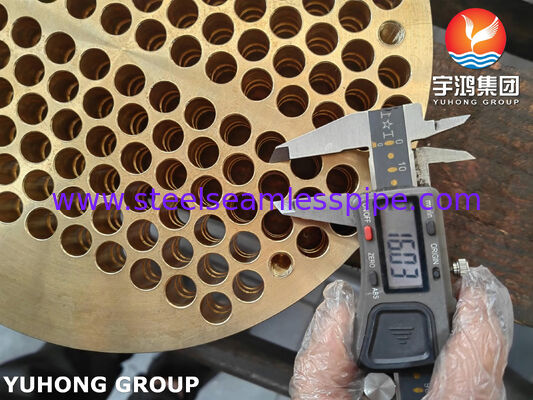

Dimensionelle Prüfung

Zu den wichtigsten Dimensionen gehören:

• Außendurchmesser
• Stärke
• Durchmesser des Rohrloches
• Rohrspitze
• Position des Loches
• Abmessungen des Schraubloches
• Flachheit

Oberflächeninspektion

Die Inspektion kann Folgendes umfassen:

• Bearbeitete Oberflächen
• Rohrlochoberfläche
• Randzustand
• Abmessungen der Rillen
