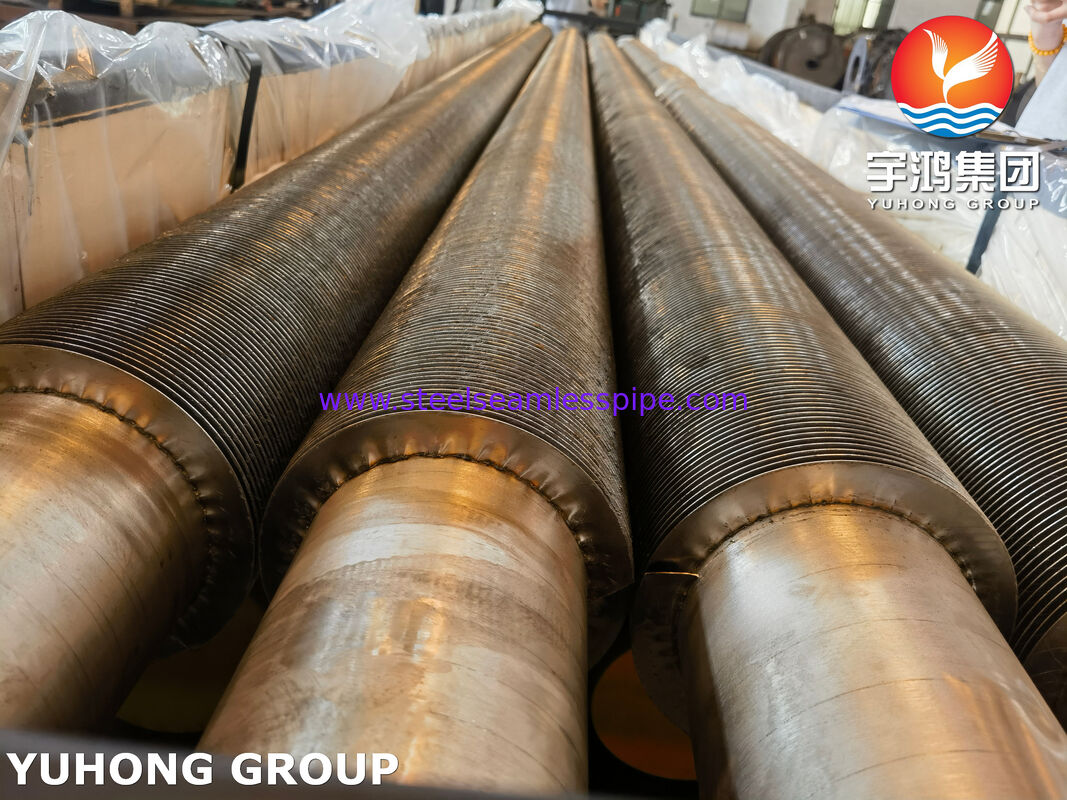

Hochfrequenzgeschweißte Rippenrohre zur Abwärmerückgewinnung – ASTM A269 TP321

Produktübersicht

Hochfrequenzgeschweißte Rippenrohre ASTM A269 TP321 sind wärmeübertragende Komponenten, die zur Verbesserung der thermischen Effizienz inAbwärmerückgewinnungssystemen, Industrieöfen, Raffinerieprozessöfen, petrochemischen Anlagen und Hochtemperatur-Gaskühlern.

Das Produkt kombiniert einaustenitisches Edelstahlrohr TP321mit kontinuierlich geschweißten metallischen Rippen. Die Hochfrequenzschweißung erzeugt eine starke metallurgische/mechanische Verbindung zwischen Rippe und Rohr, wodurch Wärme effizient von heißem Rauchgas oder Prozessgas durch die berippte Oberfläche in das flüssige Medium im Rohr übertragen werden kann.

ASTM A269 TP321 eignet sich besonders für Anwendungen bei erhöhten Temperaturen, bei denen Oxidationsbeständigkeit, thermische Zyklen und interkristalline Korrosion wichtig sind. Die titanstabilisierte Güte TP321 kann Vorteile gegenüber herkömmlichem 304-Edelstahl in bestimmten Hochtemperaturanwendungen bieten.

Für Abwärmerückgewinnungsanlagen erhöht die berippte Konstruktion die effektive externe Wärmeübertragungsfläche im Vergleich zu einem blanken Rohr erheblich. Dies ermöglicht es den Konstrukteuren von Anlagen, eine höhere Wärmerückgewinnung auf einer relativ kompakten Wärmeübertragungsfläche zu erzielen.

Hauptmerkmale

• Grundrohrmaterial:Edelstahl ASTM A269 TP321
• Rippentyp:Hochfrequenzgeschweißte Rippe
• Anwendung:Abwärmerückgewinnung
• Hervorragende Wärmeübertragungsflächenvergrößerung
• Gute Oxidationsbeständigkeit bei erhöhten Temperaturen
• Titanstabilisierter austenitischer Edelstahl
• Starke Rippen-Rohr-Verbindung
• Geeignet für thermische Zyklen und industrielle Anwendungen
• Kundenspezifische Rohre, Rippen, Längen und Konfigurationen verfügbar
• Geeignet fürAbwärmerückgewinnung aus Rauchgas, Verbrennungsgas und Prozessgas

Typische Anwendungen

HFW-Rippenrohre ASTM A269 TP321 eignen sich besonders für:

1. Abwärmerückgewinnungskessel

Die Rohre können in Wärmerückgewinnungsabschnitten eingesetzt werden, wo heiße Abgase ihre Restenergie an Wasser oder ein anderes Prozessmedium abgeben.

Typische Anwendungen umfassen:

• Abwärmekessel
• Abwärmerückgewinnungsanlagen
• Industrielle Abwärmerückgewinnung
• Prozessgas-Wärmerückgewinnung
• Wärmerückgewinnungs-Dampferzeugungsanlagen

2. Raffinerie- und Petrochemieanlagen

Raffinerien und petrochemische Anlagen erzeugen erhebliche Mengen an Hochtemperatur-Abgasen und Prozessgasen. TP321 HFW-Rippenrohre können zur Rückgewinnung dieser ansonsten verlorenen thermischen Energie eingesetzt werden.

Mögliche Anwendungen umfassen:

• Konvektionsbereiche von Prozessöfen
• Wärmerückgewinnung in Raffinerieöfen
• Petrochemische Prozessöfen
• Kohlenwasserstoffverarbeitungsanlagen
• Hochtemperatur-Gaskühler

3. Abwärmerückgewinnung aus Industrieöfen

Industrieöfen stoßen heiße Gase aus, die erhebliche rückgewinnbare Energie enthalten. Rippenrohrwärmetauscher können diese Energie für folgende Zwecke nutzen:

• Vorerwärmung von Kesselspeisewasser
• Vorerwärmung von Verbrennungsluft
• Erwärmung von Prozesswasser
• Dampferzeugung
• Vorerwärmung von Prozessflüssigkeiten

4. Hochtemperatur-Gaskühler

Die Kombination aus TP321-Edelstahl und HFW-Rippenkonstruktion macht dieses Produkt für Wärmetauscher geeignet, die heißen Gasen ausgesetzt sind und eine große gasseitige Wärmeübertragungsfläche benötigen.

Üblicher Größenbereich

Die genauen Abmessungen sollten entsprechend der Wärmeübertragungsberechnung, Gasgeschwindigkeit, Betriebstemperatur, Druck, Verschmutzungsbedingungen und Anlagendesign ausgewählt werden.

Typische Herstellungsbereiche können umfassen:

Dies sindübliche technische Bereiche und keine festen ASTM A269-Anforderungen. Kundenspezifische Abmessungen können nach Kundenzeichnungen, Wärmeübertragungsberechnungen oder Anlagenspezifikationen gefertigt werden.

Für besonders anspruchsvolle Hochtemperaturanwendungen sollte das Rippenmaterial zusammen mit dem Rohrmaterial basierend auf Betriebstemperatur, Korrosionsumgebung und Wärmeausdehnungsanforderungen ausgewählt werden.

Chemische Zusammensetzung ASTM A269 TP321

Die folgenden Werte stellen die üblicherweise spezifizierten chemischen Zusammensetzungsgrenzen fürTP321-Edelstahlrohregemäß ASTM A269 dar. Die geltende Ausgabe des Standards und die Spezifikation des Käufers sollten für jede Bestellung bestätigt werden.

Wichtig: Die oben genannten Werte sollten als der üblicherweise spezifizierte Zusammensetzungsbereich von ASTM A269 TP321 betrachtet werden. Das maßgebliche Materialzertifikat und die aktuelle ASTM-Ausgabe haben immer Vorrang.

Mechanische Eigenschaften

Typische Mindestanforderungen an die mechanischen Eigenschaften, die mitASTM A269 TP321verbunden sind, umfassen:

Tatsächliche mechanische Eigenschaften können je nach Herstellungszustand des Rohrs, Wärmebehandlung, Abmessungen und geltender Kaufspezifikation variieren.

Bei Rippenrohranwendungen sollte die mechanische Leistung desRohrs selbst nicht mit der Leistung der Rippen-Rohr-Verbindung verwechselt werden. Letztere erfordert separate Herstellungs- und Inspektionskontrollen.

Hochfrequenzschweißverfahren

Die Rippe wird kontinuierlich mit einem gesteuertenHochfrequenzschweißverfahren.

Während der Produktion erzeugt hochfrequente elektrische Energie lokalisierte Wärme an der Rippen-Rohr-Schnittstelle. Kontrollierter Druck bringt die Rippe und das Rohr in engen Kontakt und erzeugt eine kontinuierliche Schweißverbindung.

Das Verfahren bietet mehrere Vorteile:

• Kontinuierliche Rippenbefestigung
• Hohe Produktionskonsistenz
• Guter thermischer Kontakt
• Geringer thermischer Kontaktwiderstand
• Hohe Vibrationsbeständigkeit
• Gute Beständigkeit gegen thermische Ausdehnung und Kontraktion
• Geeignet für langlange Rippenrohre
• Konsistente Rippengeometrie

Die Schweißparameter werden entsprechend dem Rohrmaterial, dem Rippenmaterial, der Rippendicke, der Rippenhöhe und der Produktionsgeschwindigkeit gesteuert.

Inspektion und Prüfung

Die Qualitätskontrolle sollte sowohl dasGrundrohr ASTM A269 TP321als auch dasfertige Rippenrohr.

1. Analyse der chemischen Zusammensetzung

PMI oder chemische Laboranalyse kann durchgeführt werden, um die Edelstahlsorte zu verifizieren und die erforderlichen Legierungselemente zu bestätigen.

2. Zugversuch

Repräsentative Rohre werden gemäß dem geltenden Standard auf Zugfestigkeit, Streckgrenze und Dehnung geprüft.

3. Härteprüfung

Härteprüfungen können nach Anforderung der Kaufspezifikation oder des Qualitätskontrollplans durchgeführt werden.

4. Hydrostatische oder zerstörungsfreie Prüfung

Das Rohr kann der geltenden hydrostatischen Prüfung oder der zerstörungsfreien elektrischen Prüfung gemäß ASTM A269 und der Kaufspezifikation unterzogen werden.

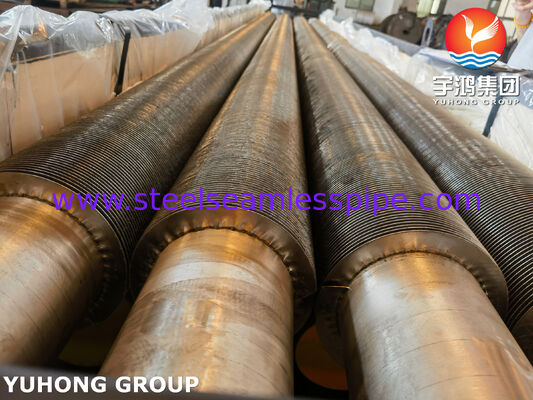

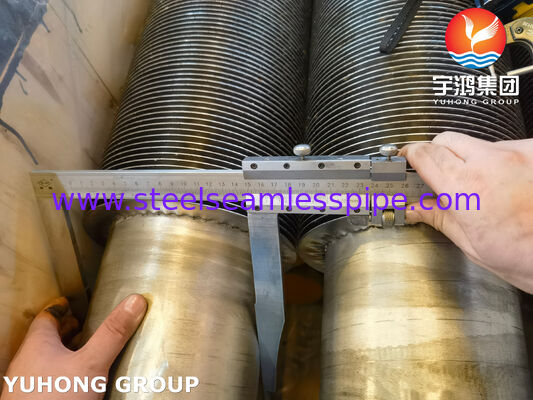

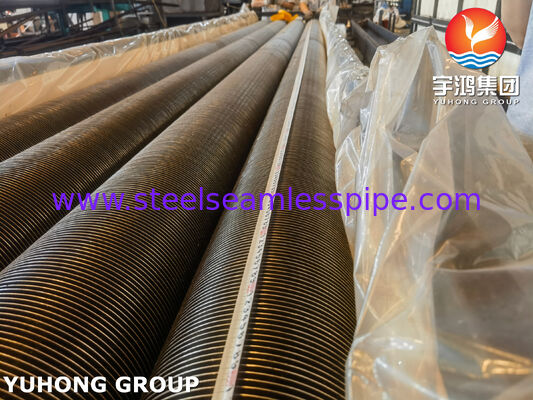

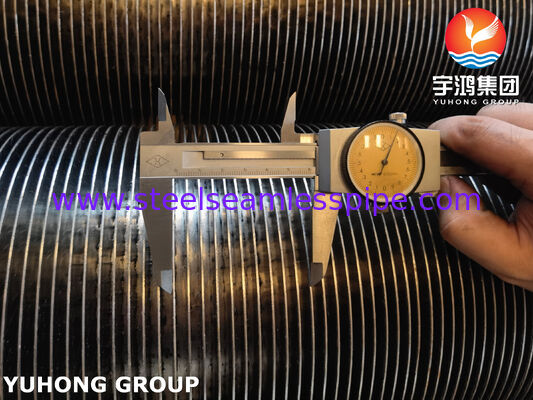

5. Maßprüfung

Typische Maßprüfungen umfassen:

• Rohr-Außendurchmesser
• Wandstärke
• Rohrlänge
• Rippenhöhe
• Rippendicke
• Rippenabstand
• Rippenkonzentrizität
• Rippen geradeheit

6. Sichtprüfung

Das fertige Rippenrohr wird auf folgende Punkte geprüft:

• Oberflächenfehler
• Risse
• Übermäßige Oxidation
• Unregelmäßige Rippengeometrie
• Schweißnahtunterbrechungen
• Beschädigte Rippen
• Rohrverformung

7. Prüfung der Rippen-Rohr-Verbindung

Da die thermische Leistung eines HFW-Rippenrohrs stark von der Rippen-Rohr-Verbindung abhängt, sollte der Schweißbereich gemäß dem Qualitätskontrollverfahren des Herstellers und den Anforderungen des Käufers geprüft werden.

Abhängig von der Anwendung können zerstörende Bindungsprüfungen, metallographische Untersuchungen oder andere zugelassene Prüfmethoden spezifiziert werden.

8. Materialzertifizierung

EinMaterialprüfzertifikat (MTC) kann geliefert werden, um das Rohrmaterial, die chemische Zusammensetzung und die mechanischen Eigenschaften zu dokumentieren. Eine Zertifizierung nach EN 10204 3.1 kann ebenfalls bereitgestellt werden, wenn vom Käufer spezifiziert.

Vorteile bei der Abwärmerückgewinnung

Der Hauptvorteil der HFW-Rippenkonfiguration ist die signifikante Erhöhung dergasseitigen Wärmeübertragungsfläche.

Im Vergleich zu blanken Rohren können Rippenrohre:

• Die Wärmeübertragungsleistung erhöhen
• Den erforderlichen Fußabdruck der Wärmetauscherfläche reduzieren
• Die Rückgewinnung von Abwärme geringer Wertigkeit verbessern
• Kompaktere Wärmerückgewinnungsanlagen ermöglichen
• Die thermische Effizienz der Anlage verbessern
• Die Anzahl der für eine bestimmte Aufgabe erforderlichen Rohre reduzieren, abhängig vom Design

TP321 bietet zudem eine attraktive Materialoption, wenn das Wärmerückgewinnungssystem bei erhöhten Temperaturen arbeitet und einen titanstabilisierten austenitischen Edelstahl benötigt.

Herstellung & Anpassung

Wir könnenASTM A269 TP321 HFW-Rippenrohrenach Kundenanforderungen herstellen, einschließlich kundenspezifischer:

• Rohr-Außendurchmesser
• Rohrwandstärke
• Rippenhöhe
• Rippendicke
• Rippenabstand
• Rippenmaterial
• Rippenkonfiguration
• Rohrlänge
• Unberippte Rohrenden
• Oberflächenbeschaffenheit
• Verpackungsanordnung

Für ein neues Abwärmerückgewinnungsprojekt können KundenWärmeleistung, Einlass-/Auslasstemperaturen, Gaszusammensetzung, Durchflussrate, Betriebsdruck, Medium auf der Rohrseite und verfügbarer Installationsraumangeben, damit die Rippenrohrkonfiguration auf das Anlagendesign abgestimmt werden kann.
