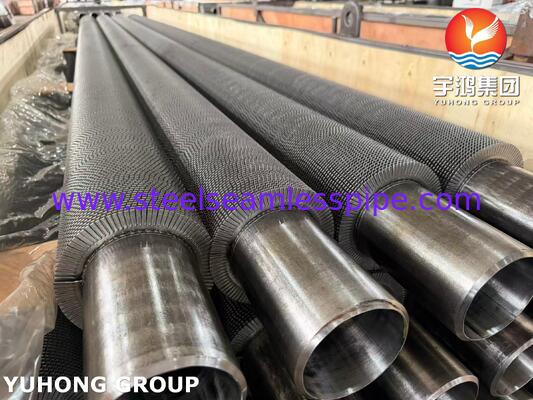

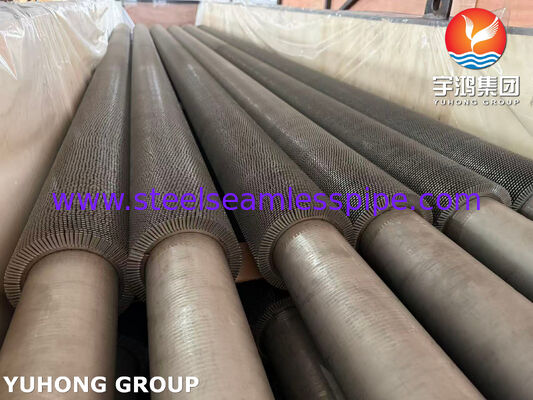

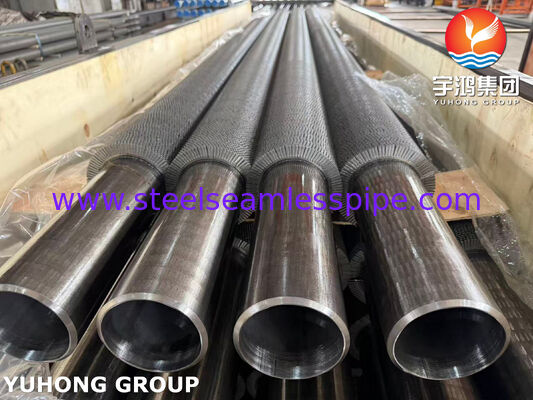

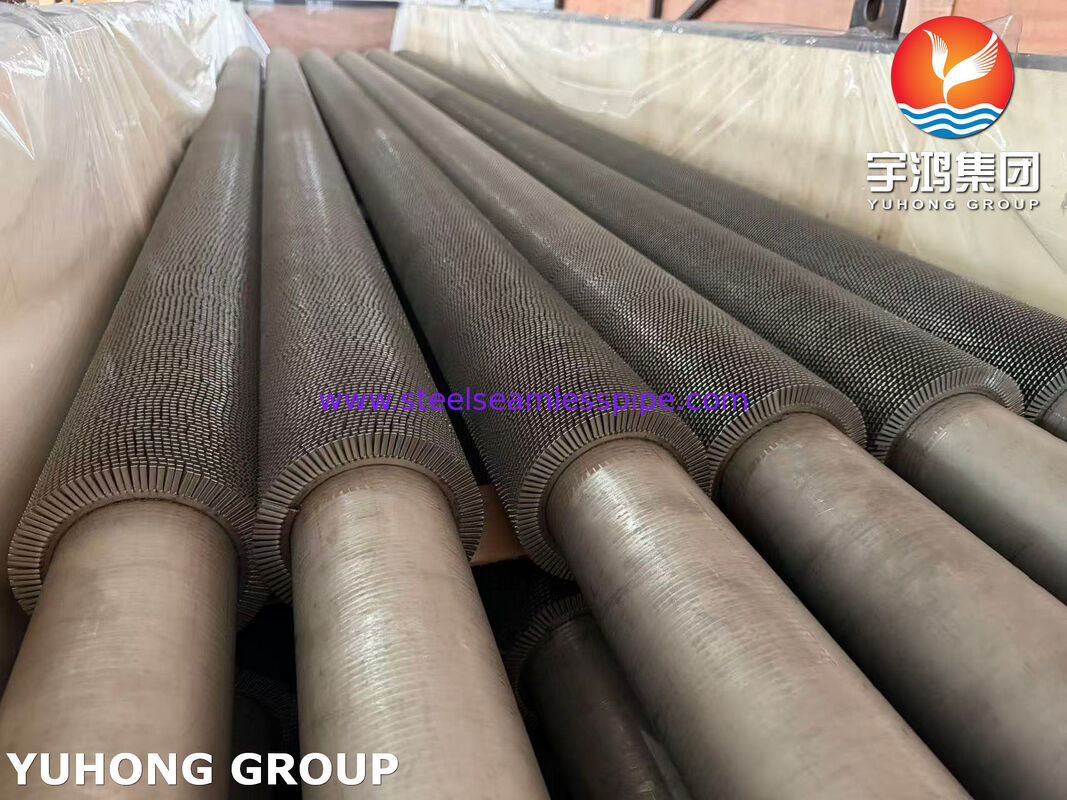

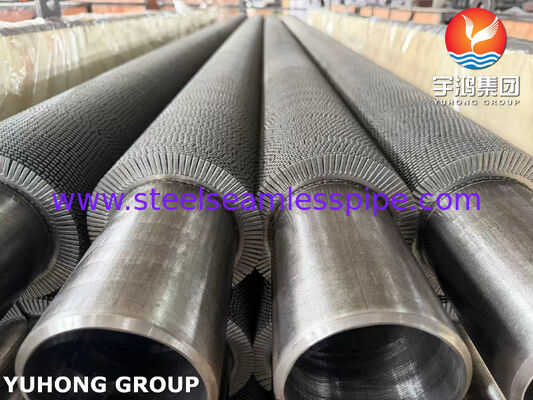

Gezahnte Rippenrohre für HRSG – ASTM A179

Produktübersicht

ASTM A179 gezahnte Rippenrohre für HRSGsind Wärmeübertragungsrohre, die dazu dienen, die effektive externe Wärmeübertragungsfläche von Abhitzedampferzeugern (HRSGs) zu vergrößern, insbesondere in Wärmerückgewinnungsabschnitten mit niedrigeren bis mittleren Temperaturen wie Economizern, Speisewasservorwärmern und anderen gasseitigen Wärmerückgewinnungsmodulen.

Das Rohr ist aus hergestelltASTM A179 nahtloser kaltgezogener kohlenstoffarmer Stahl, während eine gezackte oder segmentierte Metallrippe spiralförmig gewickelt oder auf andere Weise mechanisch an der Rohroberfläche befestigt ist. Die gezackte Rippengeometrie vergrößert die äußere Oberfläche und sorgt gleichzeitig für kontrollierte Turbulenzen im Gasstrom, wodurch die Wärmeübertragung im Vergleich zu einem blanken Rohr verbessert wird.

ASTM A179 ist speziell für nahtlose kaltgezogene kohlenstoffarme Stahlrohre gedacht, die in Wärmetauschern, Kondensatoren und ähnlichen Wärmeübertragungsgeräten verwendet werden. Die Norm deckt Rohraußendurchmesser ab1/8 Zoll bis 3 Zoll (3,2–76,2 mm).

Für HRSG-Anwendungen bietet das gezackte Lamellendesign eine praktische Balance zwischenWärmeübertragungseffizienz, gasseitiger Druckabfall, kompaktes Gerätedesign, Herstellbarkeit und Wartungszugänglichkeit.

Hauptmerkmale

• ASTM A179 nahtloses, kaltgezogenes Basisrohr aus kohlenstoffarmem Stahl
• Gezahnte oder segmentierte Lamellenkonstruktion für eine größere Wärmeübertragungsfläche
• Hohe effektive Außenoberfläche
• Verbesserte gasseitige Wärmeübertragung im Vergleich zu blanken Rohren
• Geeignet für Economizer- und HRSG-Wärmerückgewinnungsabschnitte mit niedrigerer Temperatur
• Flexible Rippenhöhe, -dicke, -teilung und -verzahnungskonfiguration
• Erhältlich in kundenspezifischen Rohrlängen und Lamellenkonfigurationen
• Geeignet für großvolumige HRSG- und Abwärmerückgewinnungsprojekte
• Maßkontrolle und Druckprüfung je nach Projektanforderungen möglich
• Kann mit spezifizierter Oberflächenbehandlung, Endvorbereitung und Verpackung geliefert werden

Wie gezahnte Rippenrohre in einem HRSG funktionieren

Ein HRSG gewinnt Wärmeenergie aus heißem Abgas zurück und überträgt diese Energie auf Wasser oder Dampf. Das Abgas strömt über die Rippenrohrbänke, während Wasser oder Dampf durch das Rohr strömt.

Die gezahnten Lamellen vergrößern die dem Abgas ausgesetzte Wärmeübertragungsfläche. Anstatt sich nur auf die relativ kleine Außenfläche des Rohrs zu verlassen, bieten die Rippen eine wesentlich größere Fläche für den Wärmeaustausch.

Der Wärmeübertragungsprozess kann wie folgt zusammengefasst werden:

Heißes Abgas → gezackte Rippe → Rippen-Rohr-Verbindung → Rohrwand → interne Flüssigkeit

Die Zacken unterbrechen die Gasgrenzschicht und fördern eine zusätzliche Durchmischung um die Rippenoberflächen. Dies kann die gasseitige Wärmeübertragung verbessern und ermöglicht es den Entwicklern gleichzeitig, den Druckabfall durch die Wahl der Rippenhöhe, -dicke, -teilung und der Rohranordnung zu kontrollieren.

Bei einem HRSG ist diese Konstruktion besonders nützlich, wenn der Wärmeübertragungskoeffizient auf der Gasseite im Vergleich zum Koeffizienten auf der Wasserseite relativ niedrig ist.

Typische HRSG-Anwendungen

Gezahnte Rippenrohre nach ASTM A179 werden häufig in Betracht gezogen für:

1. HRSG Economizer

Der Economizer überträgt Wärme vom Abgas auf das Kesselspeisewasser, bevor das Wasser in Abschnitte des HRSG mit höherer Temperatur gelangt.

Gezahnte Rippenrohre vergrößern die verfügbare gasseitige Wärmeübertragungsfläche und ermöglichen es dem Economizer, innerhalb einer kompakten Rohranordnung mehr Restabwärme zurückzugewinnen.

2. Speisewasservorwärmer

Für geeignete Temperaturbereiche können gezahnte Rippenrohre zur Vorwärmung von Speisewasser mithilfe von rückgewonnener Abgas- oder Prozesswärme verwendet werden.

3. Abschnitte zur Abwärmerückgewinnung

Sie können in Wärmerückgewinnungsanlagen eingebaut werden, bei denen heißes Gas verfügbar ist, die Betriebstemperatur jedoch mit kohlenstoffarmen Stahlrohrmaterialien kompatibel ist.

4. Gas-zu-Wasser-Wärmerückgewinnung

Das Design eignet sich für Gas-zu-Flüssigkeit-Wärmeübertragungsaufgaben, bei denen eine größere Außenoberfläche erforderlich ist.

5. Industrielle HRSG- und WHR-Ausrüstung

• Kombikraftwerke
• Industrielle Kraft-Wärme-Kopplungssysteme
• Rückgewinnung der Abwärme einer Gasturbine
• Prozesswärmerückgewinnung
• Raffinerie- und petrochemische Abwärmesysteme
• Industriekessel und Abhitzekessel
• Ausrüstung zur Abgaswärmerückgewinnung

Die Materialauswahl sollte immer auf der tatsächlichen Rohrwandtemperatur, der Gaszusammensetzung, dem Druck, der Korrosionsumgebung und den geltenden Konstruktionsvorschriften basieren.ASTM A179 ist ein Wärmetauscherrohrmaterial mit niedrigem Kohlenstoffgehalt und sollte nicht automatisch als Ersatz für legierte Stahlsorten verwendet werden, die in HRSG-Abschnitten mit höheren Temperaturen verwendet werden.

ASTM A179 Basisrohrspezifikation

ASTM A179/A179M spezifiziertnahtlose, kaltgezogene, kohlenstoffarme Stahlrohrefür Wärmetauscher, Kondensatoren und ähnliche Wärmeübertragungsgeräte. Die aktuelle ASTM-Liste identifiziert A179/A179M-24 als aktive Edition.

Der Herstellungsweg ist wichtig, da das Kaltziehen eine gute Maßkontrolle und Oberflächenqualität bietet. ASTM A179 erfordert außerdem eine Wärmebehandlung nach dem letzten Kaltziehdurchgang1200°F[650°C]oder höherunter den genannten Spezifikationsanforderungen.

Gemeinsamer Größenbereich

ASTM A179 selbst erlaubt Rohraußendurchmesser von1/8 Zoll bis 3 Zoll (3,2–76,2 mm).

Für gezahnte Rippenrohre, die in HRSG- und Wärmerückgewinnungsgeräten verwendet werden, werden praktische Projektgrößen normalerweise entsprechend der erforderlichen Wärmeübertragungsleistung, Gasgeschwindigkeit, Druckabfall, Rohranordnung und Fertigungsanforderungen ausgewählt.

Typische Basisrohrabmessungen

Bei den oben genannten Bereichen handelt es sich um typische technische Versorgungsbereiche und nicht um die durch ASTM A179 auferlegten Grenzwerte. Die endgültigen Abmessungen sollten anhand des thermischen und mechanischen Designs von HRSG bestätigt werden.

Gezahntes Flossendesign

Die gezahnte Flosse wird mit wiederholten Unterbrechungen oder Schnitten entlang des Flossenstreifens hergestellt. Im Vergleich zu einer vollständig durchgehenden Spiralrippe kann die segmentierte Geometrie die Gasmischung um die Rippe herum verbessern und das Wärmeausdehnungsverhalten erleichtern.

Zu den typischen Designparametern gehören:

• Flossenhöhe
• Flossendicke
• Flossenteilung
• Verzahnungsbreite
• Verzahnungstiefe
• Verzahnungsfrequenz
• Befestigung zwischen Flosse und Rohr
• Blanke Rohrenden
• Röhrenbank-Anordnung

Die optimale Konfiguration hängt von der Abgasdurchflussrate des HRSG, der Gastemperatur, dem zulässigen Druckabfall, der Verschmutzungstendenz, dem Wärmeübertragungsziel und dem verfügbaren Installationsraum ab.

Für Projekte, die eine präzise thermische Leistung erfordern, sollten daher die Lamellenabmessungen ausgewählt werdenBerechnung des thermischen Designs anstelle einer generischen Standardgröße.

ASTM A179 Chemische Zusammensetzung

ASTM A179 ist eine kohlenstoffarme Stahlsorte mit einer relativ einfachen chemischen Zusammensetzung. Die angegebene Zusammensetzung ist:

Die ASTM-Spezifikation legt speziell die Kohlenstoff-, Mangan-, Phosphor- und Schwefelanforderungen für diese Sorte fest.

Die kohlenstoffarme Zusammensetzung unterstützt eine gute Herstellbarkeit und macht das Material für kaltgezogene Wärmetauscherrohre geeignet.

Mechanische Eigenschaften von ASTM A179

Zu den typischen mechanischen Mindestanforderungen für ASTM A179-Rohre gehören:

Diese Werte werden üblicherweise für ASTM A179-Rohre angegeben; Maßgeblich für die endgültige Abnahme sind die jeweilige Kaufspezifikation und die aktuelle Ausgabe des Standards.

Der relativ hohe Dehnungsbedarf kommt der Rohrformung und -herstellung zugute. Die mechanischen Eigenschaften unterliegen den Anwendbarkeitsgrenzen gemäß ASTM A179, einschließlich Einschränkungen für sehr kleine Rohre und sehr dünne Wände.

Herstellungsprozess

Ein typischer Herstellungsweg für gezahnte Rippenrohre nach ASTM A179 ist:

Stahlknüppel → Lochen → Warmwalzen → Kaltziehen → Wärmebehandlung → Richten → Schneiden → Maßprüfung → Rippenvorbereitung → Rippenbefestigung → Verzahnungsbildung/Rippenformung → fertige Rippenrohrprüfung → Prüfung → Markierung und Verpackung

Das ASTM A179-Basisrohr wird im nahtlosen Verfahren hergestellt und kaltgezogen.

Bei der Rippenrohrfertigung wird besonderes Augenmerk auf Folgendes gelegt:

• Rohraußendurchmesser und Wandstärke
• Rohrgeradheit
• Flossenhöhe
• Flossenteilung
• Flossendicke
• Flossenbefestigung
• Kontakt zwischen Rippe und Rohr
• Konsistenz der Verzahnung
• Länge des blanken Rohrendes
• Gesamtrohrlänge

Inspektion und Prüfung

Qualitätskontrolle kann beides umfassenBasisrohrinspektionUndFertige Rippenrohrprüfung.

1. Chemische Analyse

Eine Wärmeanalyse und, falls erforderlich, eine Produktanalyse bestätigen, dass das Basisrohr der spezifizierten ASTM A179-Chemie entspricht.

2. Zugversuch

Zugversuche prüfen die Zugfestigkeit, Streckgrenze und Dehnung des Rohrmaterials.

3. Härtetest

Die Härteprüfung bestätigt die Einhaltung der vorgegebenen Anforderungen an die mechanischen Eigenschaften.

4. Abflachungstest

Durch Abflachungstests werden die Duktilität und der Widerstand von Rohren gegen Verformung bewertet. ASTM A179 identifiziert die Abflachungsprüfung als eine der erforderlichen Rohruntersuchungen.

5. Bördeltest

Bei der Bördelprüfung wird die Fähigkeit des Rohrs bewertet, eine kontrollierte Ausdehnung ohne unzulässige Risse oder Defekte zu durchlaufen.

6. Flanschtest

Gegebenenfalls können Flanschprüfungen gemäß den Kaufanforderungen und den geltenden Spezifikationen durchgeführt werden.

7. Hydrostatischer Test

Durch hydrostatische Tests wird die Druckintegrität des fertigen Rohrs überprüft. ASTM A179 zählt hydrostatische Tests zu den spezifizierten Rohrtests.

8. Wirbelstrom-/zerstörungsfreie Prüfung

Zur Erkennung von Diskontinuitäten im Rohr kann vom Käufer eine Wirbelstromprüfung oder eine andere geeignete NDE-Methode oder ein anwendbarer Projektstandard spezifiziert werden.

9. Maßprüfung

Fertige Rohre werden geprüft auf:

• Rohr-Außendurchmesser
• Wandstärke
• Gesamtlänge
• Flossenhöhe
• Flossenteilung
• Flossendicke
• Flossendichte
• Länge des blanken Endes
• Geradlinigkeit
• Flossenbefestigung

10. Sichtprüfung

Die Rohr- und Rippenoberflächen werden auf Risse, übermäßige Oxidation, Verformung, beschädigte Rippen, schlechte Befestigung und andere sichtbare Mängel untersucht.

ASTM A179 verlangt, dass fertige Rohre frei von Zunder sind, wobei eine leichte Oxidation nicht als Zunder gilt.

Vorteile von ASTM A179 gezahnten Rippenrohren für HRSG

Erhöhte Wärmeübertragungsfläche

Die Rippe vergrößert die äußere Oberfläche, die für die Wärmeübertragung des Abgases zur Verfügung steht, erheblich.

Kompakte Wärmerückgewinnungsgeräte

Innerhalb einer bestimmten Gasströmungshülle kann eine größere Wärmeübertragungsoberfläche installiert werden, was gegebenenfalls zur Reduzierung der Gerätegröße beiträgt.

Verbesserte gasseitige Wärmeübertragung

Zacken unterbrechen die Grenzschicht und fördern die Gasvermischung an der Rippenoberfläche.

Gute Verarbeitungseigenschaften

Das kohlenstoffarme ASTM A179-Rohr bietet eine gute Duktilität und eignet sich gut für die Herstellung von Wärmetauschern.

Kostengünstiges Material

Für Temperaturbereiche, in denen Kohlenstoffstahl technisch geeignet ist, kann A179 eine wirtschaftliche Alternative zu höherlegierten Rohren darstellen.

Flexibles technisches Design

Rippenhöhe, -abstand, -dicke, Rohrabstand und Abmessungen des blanken Endes können entsprechend dem thermischen Design von HRSG angepasst werden.

Warum sollten Sie sich für unsere gezahnten Rippenrohre nach ASTM A179 entscheiden?

Wir fertigen gezahnte Rippenrohre nach KundenwunschWärme-, Maß-, Material- und Prüfanforderungenanstatt sich auf eine Einheitskonfiguration zu verlassen.

Unsere Lieferfähigkeit kann Folgendes umfassen:

• ASTM A179 / ASME SA179 Basisrohre
• Kundenspezifischer Rohraußendurchmesser und Wandstärke
• Kundenspezifische Flossenhöhe und -neigung
• Gezackte oder segmentierte Flossenkonfigurationen
• Kundenspezifische Rohrlängen
• Spezifizierte blanke Rohrenden
• Material- und Dimensionsrückverfolgbarkeit
• Inspektion der mechanischen Eigenschaften
• Hydrostatische und NDE-Prüfung nach Bedarf
• Werksprüfzeugnisse und Prüfdokumentation
• Für den Ferntransport geeignete Exportverpackung

Für HRSG-Projekte können Kunden das Notwendige bereitstellenGastemperatur, Gasfluss, Wasser-/Dampfbedingungen, Auslegungsdruck, zulässiger Druckabfall, Rohrbündelabmessungen und erforderliche WärmeleistungDadurch kann die Rippenrohrkonfiguration entsprechend der tatsächlichen Anwendung ausgewählt werden.

Wichtiger Hinweis zur Materialauswahl

ASTM A179 ist einKohlenstoffarmes Wärmetauscherrohrmaterial, keine Chrom-Molybdän-legierte Stahlsorte. Daher eignet es sich im Allgemeinen besser für geeignete Wärmerückgewinnungsaufgaben bei niedrigeren Temperaturen als für die heißesten HRSG-Druckteile.

Für Hochtemperatur-Economizer, Überhitzer, Zwischenüberhitzer oder andere Abschnitte mit erhöhten Metalltemperaturen können je nach technischem Design Legierungsqualitäten wie ASTM/ASME T11, T12, T22, T91 oder rostfreie Qualitäten erforderlich sein.

Das endgültige Rohrmaterial sollte immer entsprechend ausgewählt werdenAuslegungstemperatur, Auslegungsdruck, Korrosionsbedingungen, geltende Kessel-/Druckbehältervorschriften und technische Anforderungen des HRSG-Herstellers.
