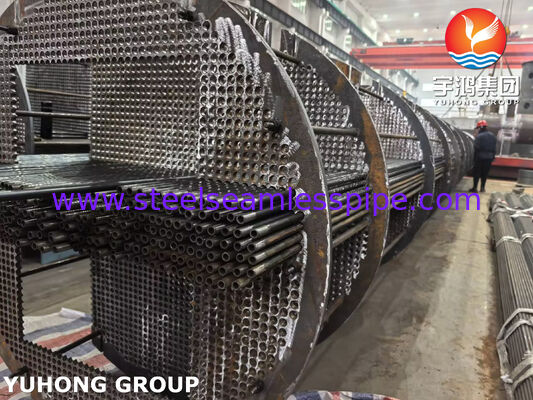

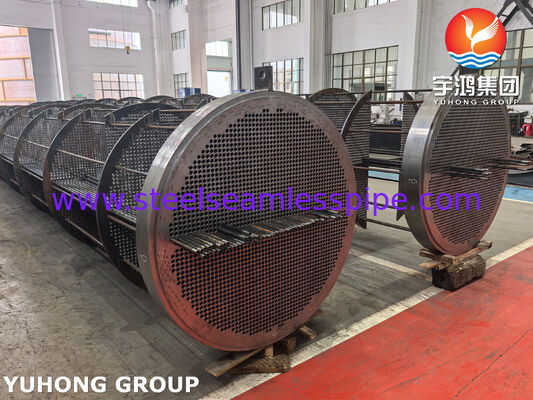

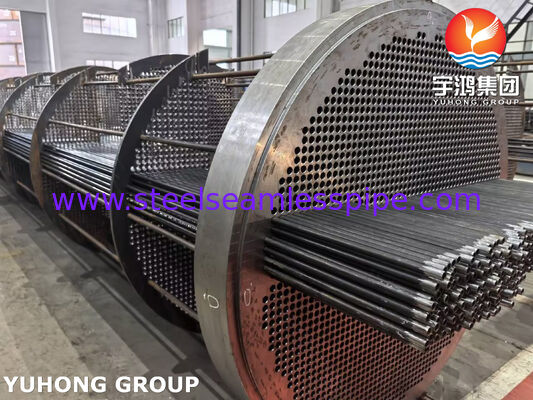

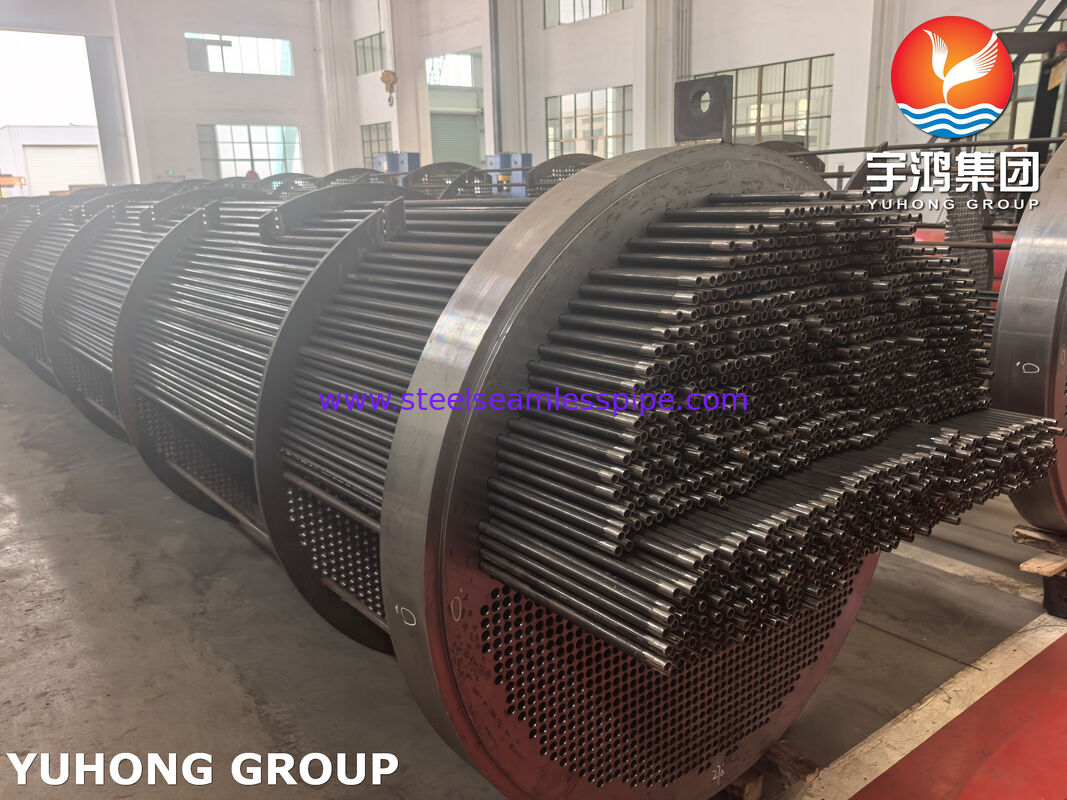

ASME Standard Kohlenstoffstahl Wärmetauscher Rohrbundel

Yuhong Group Co., Ltd. ist ein voll integrierter Hersteller von Rohwärmeübertragungsrohren, Druckgeräten für schwere Betriebsbedingungen und Ersatzthermischen Kernen.Wir konstruieren und fertigen kundenspezifische Wärmetauscher-Rohrbundensammlungen, gerade/gebogene Rohr-Arrays, hocheffiziente Fin Tube-Module und schwere geschmiedete Wärmetauscher-Rohrplatten für anspruchsvolle industrielle Prozessoperationen.

Als Haupthersteller von nahtlosen Stahlrohren und -röhren führt die Yuhong Group eine direkte Qualitätskontrolle von der Schmelze von Rohstoffen über die Präzisionsbearbeitung bis zur Endmontage durch.Unsere Produktionskapazitäten umfassen eine breite Palette von Metallurgie, einschließlich nahtloser Rohre aus Edelstahl, Ofenrohre, Rohre aus Nickellegierungen, Rohre aus Kupferlegierungen und Rohre aus schwerem Kohlenstoffstahl.Wir bauen vollständige Prozess-Wärmetauscher-Systeme sowie direkte Drop-in Ersatz-Bündel streng nach TEMA, ASME Abschnitt VIII Div 1 und API 660 Normen.

Wir entwickeln thermische Ersatzkernen, die der Original-OEM-Gerätegeometrie entsprechen oder die Anforderungen an den Prozess über standardmäßige mechanische Konstruktionen hinweg verbessern:

• Abnehmbare U-Rohr-Bündel (TEMA U):Features gebogene Wärmetauscher-Rohr-Arrays an einem einzigen Rohrblatt befestigt.Diese Konfiguration ermöglicht eine hohe Differenzthermische Ausdehnung zwischen Schale und Rohr ohne mechanische Müdigkeit bei Rohr-zu-Rohr-Blatt-Verbindungen.
• Schwimmbad-Bündel (TEMA S/T):Mit einer stationären Wärmetauscherröhre an einem Ende und einem inneren schwimmenden Kopf am anderen Ende,zur vollständigen Entnahme des Kerns für die mechanische Reinigung von Schalenfolien in Rohölanwendungen.
• Feste Schlauchblätter (TEMA E/F):Starres Dual-Tubesheet-Design, ideal für steady-state thermische Aufgaben, niedrige Betriebstemperaturdifferenzen oder Schalen mit Expansionsverbindungen.
• Luftgekühlte Flachkörper:Integriert hochdichte Flachrohrmodule (extrudiertes Aluminium, L-Fuß, KL-Fuß oder eingebettete G-Flachrohr) in Basisrohren zur Maximierung der Wärmeabgabe in Luftkühlsystemen.

• Kohlenstoffstahl:ASTM A179 (sammellose Kaltzugmaschine mit niedrigem Kohlenstoffgehalt), ASTM A214 (mit elektrischem Widerstand geschweißt), ASTM A210 Klasse A1/C, SA334 Klasse 6 (Niedertemperaturdienst).
• mit einer Breite von mehr als 20 mm,ASTM A213 T11, T22, T91 Furnace Tube-Klassen für Hochtemperaturkessel und Heizkörper.
• Edelstahl und korrosionsbeständige Legierungen:Nahtlose Rohre aus Edelstahl (304/304L, 316/316L, Duplex 2205, Super Duplex 2507), Rohre aus Nickellegierungen (Inconel 625, Hastelloy C276, Monel 400) und Rohre aus Kupferlegierungen (CuNi 90/10,CuNi 70/30) für Brackwasser- oder Meerwasserkühlschaltungen.

• Direktsteuerung der Rohrmühle:Die eigene Produktion von nahtlosen Rohren gewährleistet eine enge Kontrolle des Außendurchmessers (OD), eine einheitliche Wanddicke und eine hohe Oberflächenbeschichtung entlang der gesamten Länge jedes Wärmetauscherrohrs.
• Drehmomentgesteuerte hydraulische Ausdehnung:Die automatische Ausdehnung in doppelschleifende Rohrplattenlöcher - kombiniert mit optionalem Dichtungsschweißen - gewährleistet eine leckfreie Gelenkintegrität unter Betriebsdrucken von mehr als 20 MPa.
• U-Bend-Stressabbau:Kaltgebeugte Zonen in U-Rohrkonfigurationen werden einer kontrollierten Lösungsbrennung oder einer Spannungsentlastung durch Wärmebehandlung unterzogen, um die Korrosionsbeständigkeit wiederherzustellen und Stresskorrosionscracking (SCC) zu verhindern.
• 100% Qualitätsprüfung:Die NDE-Protokolle umfassen unter anderem hydrostatische Druckprüfungen, Eddy-Stromprüfungen (ET) an Schläuchen, radiographische Prüfungen (RT) an Druckschweißungen, Flüssigkeitsdurchdringungstests (PT),und Positive Material Identification (PMI).

1. Steuerung von Strömungsinduzierten Vibrationen (FIV):Hohe Querströmungsgeschwindigkeiten auf der Schalenseite können zu Röhreflügelungen führen, was zu einem Verschleiß an den Baffelkontaktpunkten oder zu einem Versagen der Rohrmüdigkeit führt.Anpassung des Abstands zwischen den Abblendern, oder die Integration von Stang-Bafflern löst FIV-Probleme in Gaskühlern.
2. Geometrie der Tonhöhe und mechanische Wartung:Bei der Bestellung von Ersatzkernen für schwere Verunreinigungsmitteldie Angabe einer 90° oder 45° quadratischen Rohrgröße schafft kontinuierliche Reinigungswege für die Hochdruck-Wasserstrahlung während der WartungsarbeitenFür saubere Flüssigkeiten wird eine Dreieckswelle von 30° empfohlen, um die Wärmeübertragungsdichte zu maximieren.
3. Regeln für die Freigabe von Baffle-to-Shell:Der äußere Rohrgrenzwert (OTL) und der Außendurchmesser der Verstärker müssen die TEMA-Normen streng einhalten.erhebliche Verringerung des thermischen Wirkungsgrades in den Wärmetauschern von Tema.

• Erdölraffinerien:Rohdestillationseinheit (CDU) Vorwärmzüge, Hydrokraker-Zufuhrwechsler, Reboiler für die Aminbehandlung und Oberkondensatoren.
• Petrochemie und chemische Produktion:Ethylen-Anlagen-Ablöseraustauschgeräte, Stickstoffsäure-Kühlgeräte und aromatische Trennvorrichtungen.
• Erdgasverarbeitung:Gasversüßungs-Reboiler, Glykolregenerationsanlagen und Kompressorzwischenkühlgeräte/Nachkühlgeräte.
• Stromerzeugung und Versorgung:Boiler-Wasserbereiter, Turbinenölkühlgeräte und Dampffflächenkondensatoren.
