HP-HT Vorwärmer Wärmetauscher ASME Section VIII Div. 1 TEMA Wärmetauscher Rippenrohrbündel

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	ASME Sec. VIII Div. 1 / TEMA Class R/C
Modellnummer:	Rohrbündelwärmetauscher / TEMA-Wärmetauscher

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50,000 - USD 1,000,000 PER SET
Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60-90 Tage
Zahlungsbedingungen:	T/T, D/P, D/A, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (350)

Edelstahl-nahtloses Rohr (345)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (172)

Flossenröhrchen (748)

Wärmetauscher (41)

Wärmetauscherrohr (478)

Wärmetauscher-Rohrbund (55)

Wärmetauscher-Rohrboden (130)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (109)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (223)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (163)

Stahlinstallation (880)

Stahlflansch (682)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Design- und Festigkeitsberechnungsstandard:	ASME Sec. VIII. Div. 1 / R/C der TEMA-Klasse	Schalenmaterial:	SA-516 Druckbehälter-Kohlenstoffstahlplatte der Güteklasse 70
Rohrplattenmaterial:	SA-350 LF2 Klasse 1 Schmiedestück mit 316L-Edelstahl-Schweißauflage	Rohrmaterial:	SA-213 TP316L Nahtlose Edelstahlrohre
Düsenmaterialien:	SA-106 Nahtloses Kohlenstoffstahlrohr der Güteklasse B	Schallwand-/Stützmaterial:	SA-240 Typ 316L / SA-193 Klasse B7
Hervorheben:	HP-HT Vorwärmer Wärmetauscher , ASME Section VIII Wärmetauscher , TEMA Flossenröhrchenbündel

HP-HT-Vorwärmerwärmetauscher ASME Abschnitt VIII Div. 1 TEMA Wärmetauscher Flachrohrbund

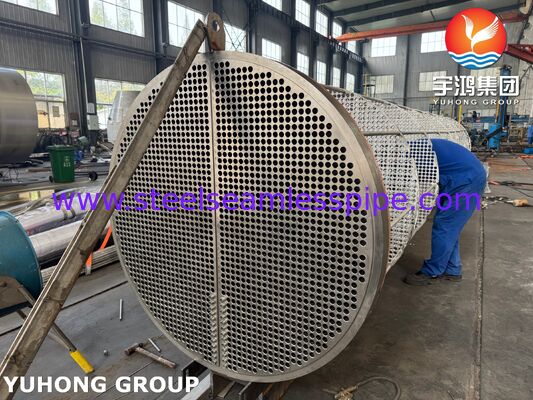

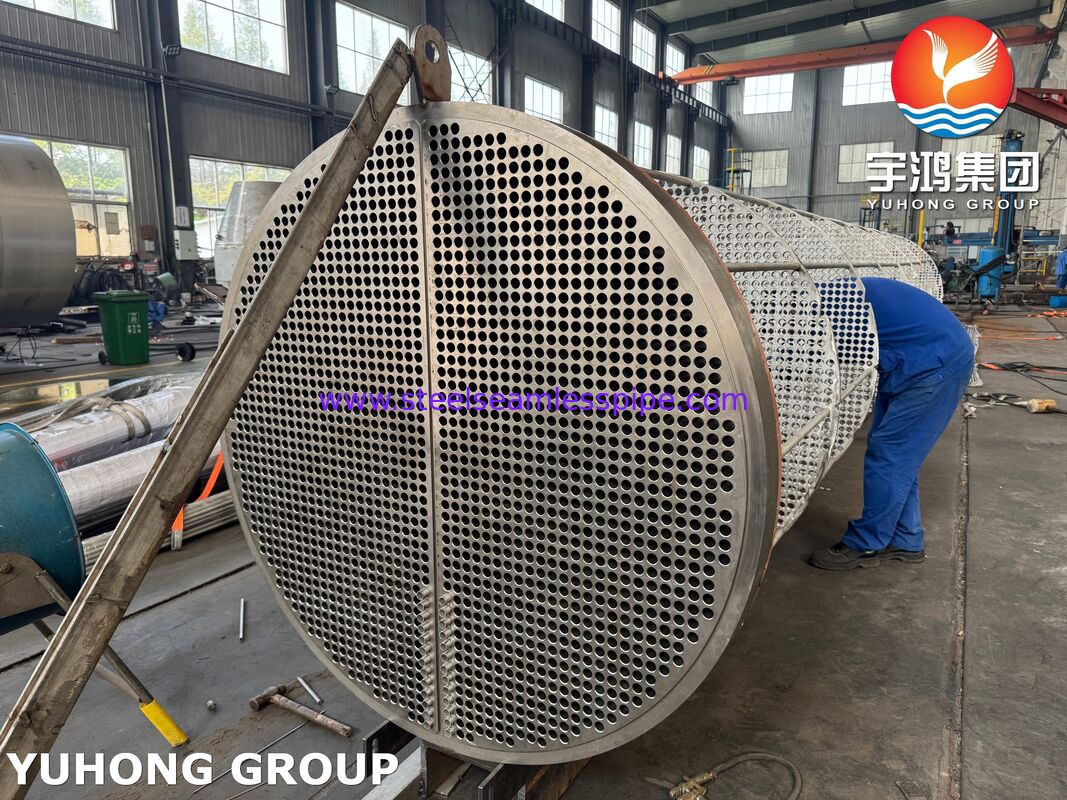

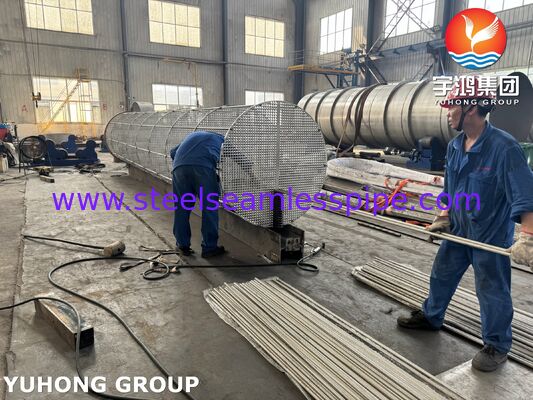

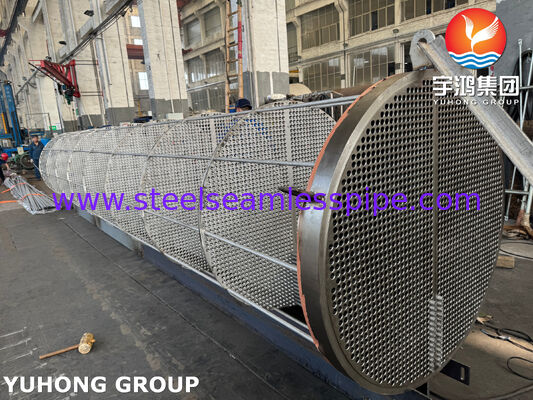

YUHONG HEAT EXCHANGER TUBE BUNDLE ist ein industrieller Hochdruck-Hochtemperatur-Vorheizungshülle und Rohrwärmetauscher, der für geothermische Anlagen hergestellt wird.Die Einheit verfügt über eine präzise konstruierte Flossenröhrengruppe in einer Schallwand für Druckbehälter, die streng nach ASME-Kessel- und Druckbehälter-Code Abschnitt VIII gebaut wurde., Division 1 Regeln. Es dient als primäre Wärmeübertragungseinheit zwischen Dampfschleifen und Arbeitsflüssigkeitskreisläufen in binären geothermischen Kraftwerksbetrieben.

3.2 Schlüsselkomponenten und Materialespezifikationen

Bestandteil	Materialqualität / Standardspezifikation	ASME/ASTM-Materialcode
Druckschalen	SA-516 Druckbehälter der Klasse 70	Die Anforderungen an die Anforderungen der ASME SA-516 / ASTM A516
Wärmeübertragungsrohre	SA-213 TP316L Nahtlose Rohre aus Edelstahl	Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für
Einrichtung von Rohrbündeln	Hocheffiziente Flachrohrbündel (integral/extrudiert Flachrohr)	ASME Sec. II Teil A
Stellfläche	SA-350 LF2 Klasse 1 Schmieden mit 316L-Edelstahl-Schweißüberlag	Die Anforderungen der ASME SA-350 / SA-240 sind erfüllt.
Kanalüberdeckung / Schalflügel	SA-350 LF2 Klasse 1 / SA-105 geschmiedeter Kohlenstoffstahl	Die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an die Anforderungen an
Baffles und Krawattenstäbe	SA-240 Typ 316L / SA-193 Klasse B7	Die Anforderungen an die Anforderungen der ASME SA-240 / SA-193 sind erfüllt.
Düsen und Rohrstöpsel	SA-106 Nahtlose Rohre aus Kohlenstoffstahl der Klasse B	ASME SA-106 / ASTM A106
Schrauben und Knoten	SA-193-Klasse B7-Stäbchen mit schweren Hexmuttern der Klasse SA-194 2H	Die Anforderungen an die Anforderungen an die Luftfahrtsicherheit sind in Anhang I zu beachten.

3.3 Kerntechnische und Herstellungsmerkmale

Herstellung mit ASME-Code: Mechanische Konstruktion und Strukturberechnungen folgen streng den ASME-Abschnitt VIII, Abteilung 1 und den TEMA-Standard-Mechaniknormen für Wärmetauscher.
Schnittstelle für das Clad Tubesheet: mit einer Schweißüberfläche aus Edelstahl mit einer Mindeststärke von 3,0 mm SA-240 TP316L über die Schmiedeoberfläche SA-350 LF2, die korrosiven Prozessmedien ausgesetzt ist.
Präzisions-Rohr-zu-Rohrblatt-Verbindungen: Die Rohre werden mit automatisierten GTAW-Verfahren erweitert und mit Festigkeitsschweiß geschweißt, die den ASME-Abschnitt IX-Schweißverfahren entsprechen.
Schwerlastunterstützungsstruktur: Integrierte Sattelstützen, konstruiert für seismische Belastungen, Windbelastungen und thermische Ausdehnungskräfte während der Betriebszyklen.

3.4 Qualitätssicherungs- und Prüfvorgaben

Nichtzerstörende Prüfung (NDE): 100% vollständige radiographische Prüfung (RT-1) aller Längs- und Umfangsschweißungen nach ASME Abschnitt VIII Abteilung 1.
Inspektion von Oberflächenfehlern: Flüssigkeitsdurchdringende Prüfung (PT) aller Edelstahlverkleidungsüberlagerungen, Schläufer-zu-Schläufer-Festheitsschweißungen und Düsenbefestigungsschweißungen.
Hydrostatischer Druckversuch: Hydrostatische Druckprüfungen an der Fabrikhülle und an der Rohrseite bei einem 1,3fachen Höchstzulässigen Arbeitsdruck (MAWP) für mindestens 60 Minuten durchgeführt.
Positive Materialidentifizierung (PMI): 100% PMI-Prüfung aller Legierungsrohstoffe, Druckhalterkomponenten und Füllmetalle vor der Montage.
Dimensionelle und Flachheitskontrolle: Laserüberprüfung der Flachheit der Rohrplatte und der Ausrichtung der Düsenflansche gemäß den Toleranzen der TEMA-Klasse R.

3.5 Internationale Logistik und Marktunterstützung

Verpackungen für die Ausfuhr: Versiegelte innere Stickstoffreinigung (0,5 bar positiver Druck) mit Trocknungsmittelladungen, geschützt durch schwere Stahl-Skid-Basen und eine seewürdige Vakuumfolie.
Internationale Konformitätsdokumentation: Mit dem Datenbericht des Herstellers (Formular U-1A), den Materialprüfbescheinigungen (EN 10204 Typ 3.1), den NDE-Berichten und den hydrostatischen Prüfkarten geliefert.
Regionale Zulassungen: Vorzertifiziert für SONCAP (Nigerian Product Certificate), Formular M-Konformität und Zollabfertigungsstandards des Nahen Ostens / Nordafrikas (MENA).
