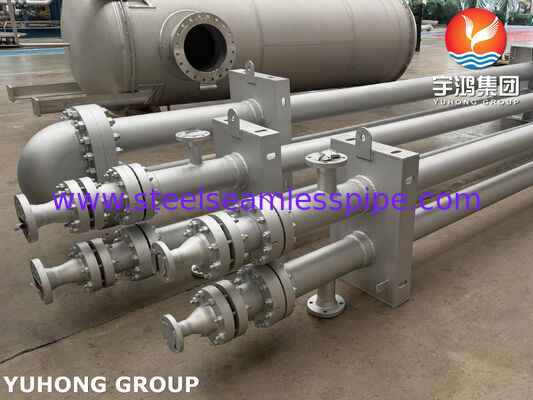

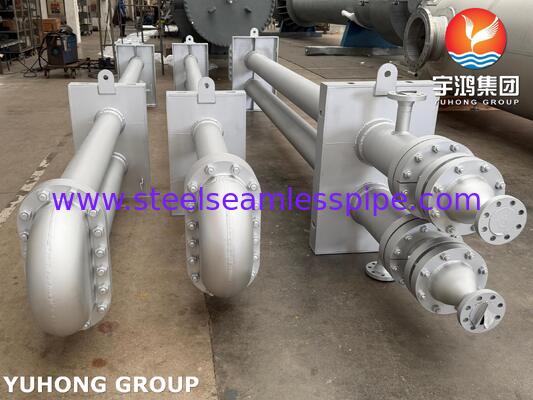

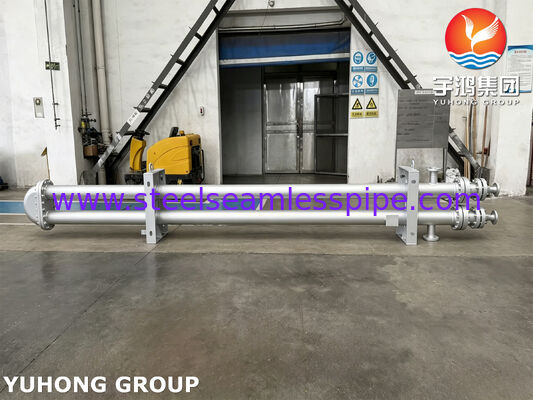

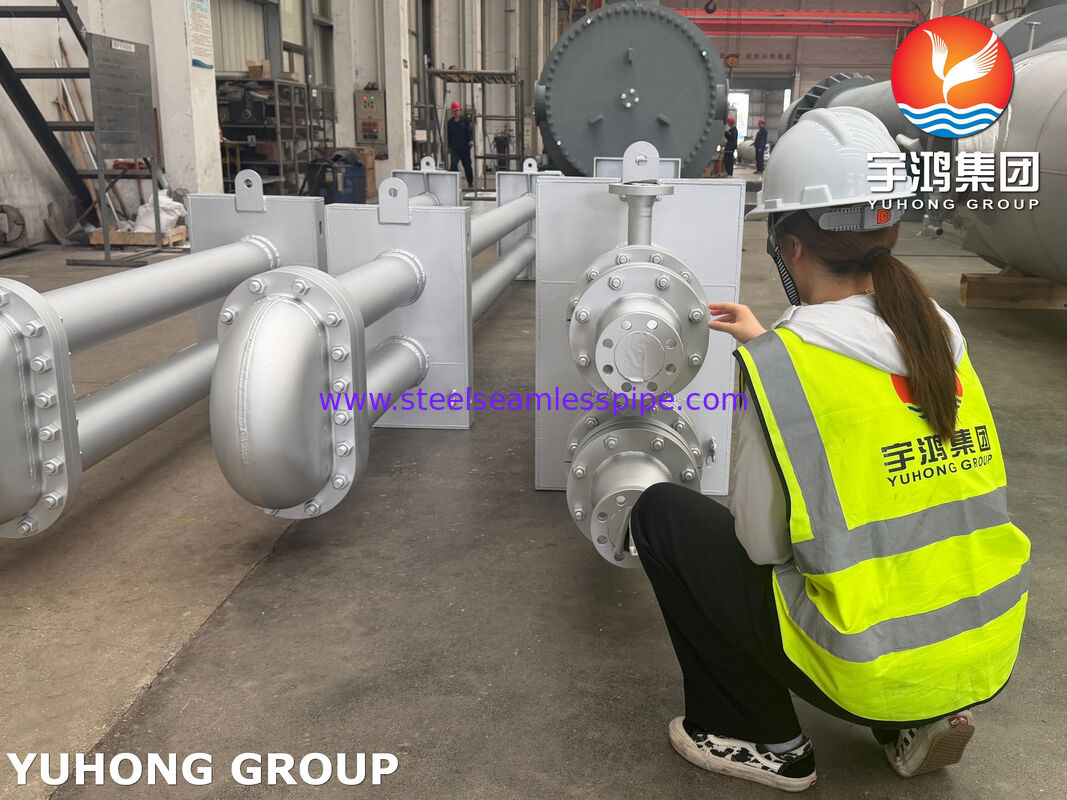

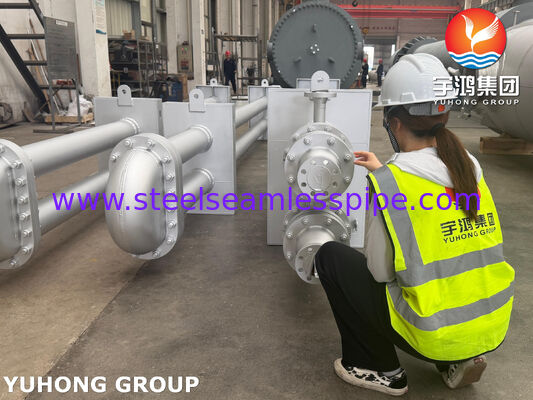

ASME SA516 Gr.70 Kohlenstoffstahl-Wärmetauscher-Schale mit Monel 400 Tema-Wärmetauscher-Finnenrohrbund

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	ASME Code Section VIII, Div. 1
Modellnummer:	Rohrbündelwärmetauscher (Atmospheric Tower OVHD Trim Condenser)

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50,000 - USD 1,000,000 PER SET
Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60-90 Tage
Zahlungsbedingungen:	MoneyGram, T/T, D/P, D/A, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (343)

Edelstahl-nahtloses Rohr (339)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (39)

Nadelröhre (170)

Flossenröhrchen (736)

Wärmetauscher (35)

Wärmetauscherrohr (474)

Wärmetauscher-Rohrbund (53)

Wärmetauscher-Rohrboden (128)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (61)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (105)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (219)

Titanrohr (21)

helles getempertes Rohr (173)

Rauchrohr (155)

Stahlinstallation (874)

Stahlflansch (673)

Andere (409)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Design- und Festigkeitsberechnungsstandard:	Standard 14-8134	Schalenmaterial:	ASME SA516 Gr.70 Kohlenstoffstahl
Rohrplattenmaterial:	ASME SA105 Kohlenstoffstahl + Monel 400 Verkleidung/Überzug	Rohrmaterial:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Düsenmaterialien:	ASME SA106 Kohlenstoffstahl / SA516 Gr.70	Schallwand-/Stützmaterial:	ASME SA516 Gr.70 / SA387 Gr.50

ASME SA516 Gr.70 Kohlenstoffstahl-Wärmetauscher-Schale mit Monel 400 Tema-Wärmetauscher-Finnenrohrbund

Diese IndustrieWärmetauscherDer Konstruktionsentwurf integriert eine ASME SA516 Gr.70-Kohl aus Kohlenstoffstahl mit einer hohen LeistungThema-WärmetauscherDie interne Konfiguration nutzt eine schwereFlossenröhrchenbundbestehend aus 1100 korrosionsbeständigen Rohren des Typs Monel 400 für den Umgang mit sauren Gasen und Kohlenwasserstoffdämpfen.

Kernkomponenten und Materialspezifikationen

Bestandteil	Materialnorm (ASME/SB)	Nominelle Größe / Zeitplan / Rating
Schale	ASME SA516 Gr.70 + SB 127 N04400	Die Ausrüstung ist mit einer Breite von mehr als 20 mm ausgestattet.
Rohrblatt	ASME SA105 + Monel 400 Plattiert	Gemäß Zeichnung E1-9311
Schläuche	SB 163 N04400 / SB 127 N04400	Integration inFlossenröhrchenbund
Stabilisator OVHD Einlass (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Stabilisator OVHD-Auslass (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Kühlwasser-Eingang (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Kühlwasserauslass (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Abfluss-/Dienstdüsen (N7-N11)	Die Anforderungen an die Anforderungen der ASME SA105 / SA106	"NPT 6000# / 3" 150# WN-RF

Technische Spezifikationen und Verarbeitung

Mechanische Rohrverbindungen:Die Rohre werden mit Hilfe eines mechanischen Tiefen-Erweiterungsprozesses in das Rohrblatt eingesperrt, um eine Hochdruckdichtung durchzuführen.
Baffle & Flow Management:Die Innenanlage verfügt über eine strukturierteThema-WärmetauscherAufbau mit starren Baffeln (SA516 Gr.70) und speziellen Einprallplatten zur Verhinderung von Schwingungen und Erosion der Rohre an den Hochgeschwindigkeitsflüssigkeitseinlässen.
Erweiterte Dichtungskonfiguration:Main sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.
Außenschutz:Die Druckteile aus Kohlenstoffstahl und der Körper der Hülle werden mit einem speziellen, mehrschichtigen industriellen Lackiersystem durch Warmdippverzinkung versehen.
