ASTM B111 C68700 Kupferlegierung für Wärmetauscher
Die Norm DIN EN 1653 legt die Anforderungen an Rohrplatten für Wärmetauscher fest, auch für solche aus C46400.Bekannt für seine hohe Festigkeit, eine gute Korrosionsbeständigkeit und eine ausgezeichnete Bearbeitbarkeit.
Im Zusammenhang mit Wärmetauschern:
C46400 (auch CuAlNi oder Messing genannt) wird aufgrund seiner guten mechanischen Eigenschaften, hoher Wärmeleitfähigkeit und Widerstandsfähigkeit gegen bestimmte ätzende Umgebungen häufig für Rohrplattenanwendungen ausgewählt.

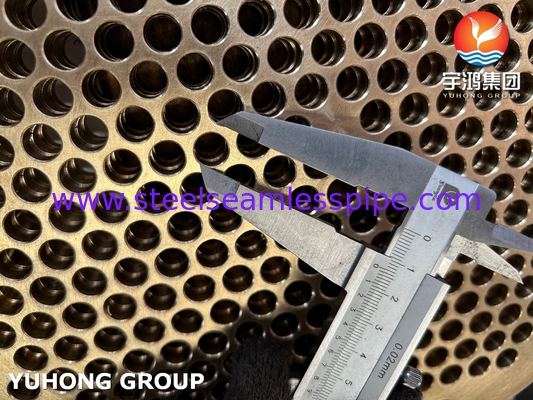

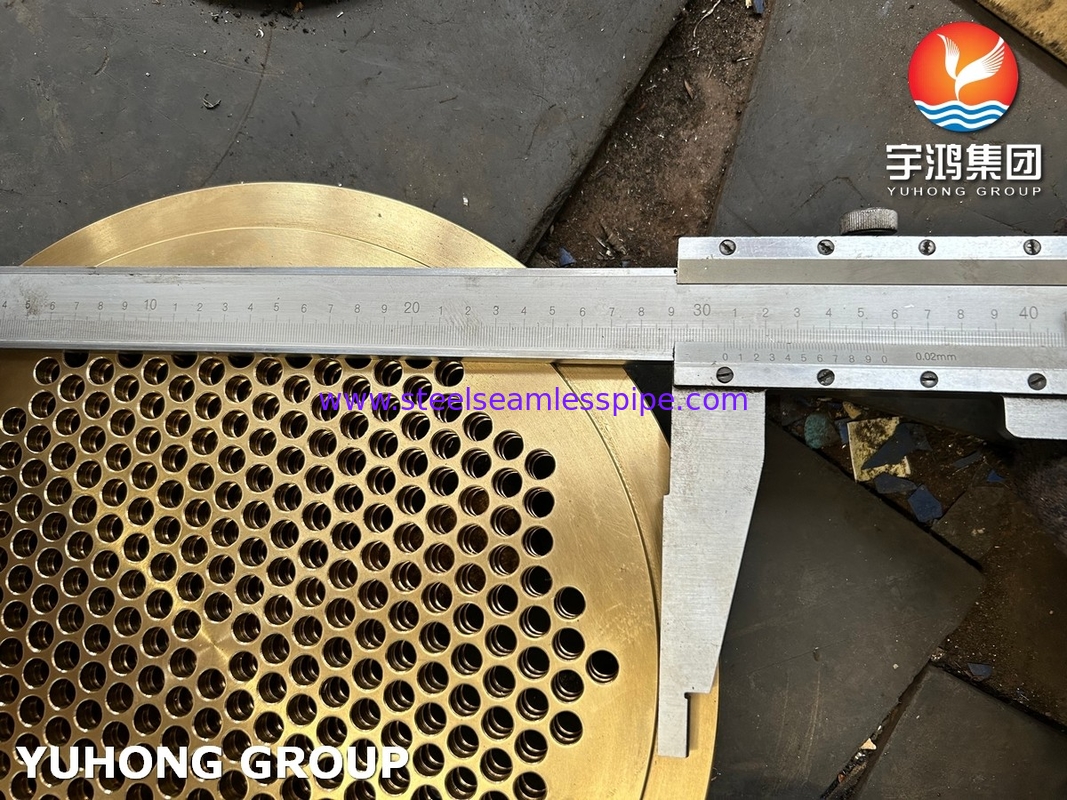

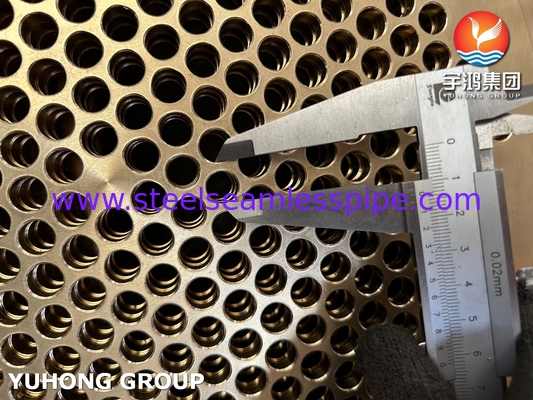

Das Rohrblatt ist so konzipiert, dass es die Rohre innerhalb des Wärmetauschers unterstützt und versiegelt.Die Konstruktion muss eine ordnungsgemäße Dichtung und eine ausreichende Unterstützung der Rohre unter Betriebsbedingungen gewährleisten..
Gemäß der Norm DIN EN 1653 müssen die Rohrplatten strengen Qualitätssicherungsprozessen unterzogen werden, einschließlich Materialprüfungen (z. B. Zugprüfungen),Nichtzerstörende Prüfungen (wie Ultraschallprüfungen), und eine visuelle Inspektion zur Gewährleistung der Einhaltung der angegebenen Abmessungen und Oberflächenqualität.

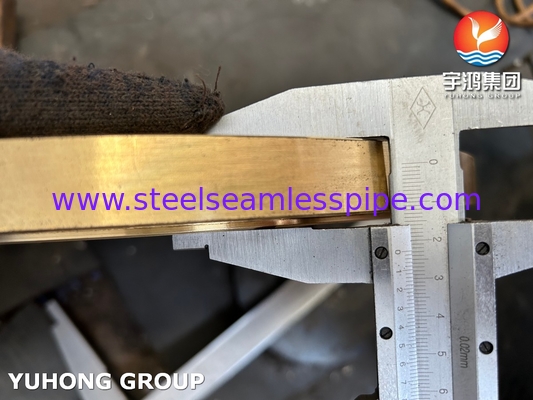

Bei der Konstruktion der Rohrplatte sind die Höchsttemperatur und der höchste Druck zu berücksichtigen, denen sie während des Betriebs ausgesetzt ist.Die Auswahl des Materials und die Dicke sind entscheidende Faktoren bei der Bestimmung der Fähigkeit der Rohrplatte, diesen Bedingungen ohne Ausfall standzuhalten.
Ist ein Schweißen erforderlich, um die Rohrplatte mit anderen Bestandteilen des Wärmetauschers zu verbinden, so ist der Vorgang sorgfältig zu steuern, um die Integrität der Rohrplatte nicht zu beeinträchtigen.Schweißverfahren und -materialien müssen mit dem Grundmetall vereinbar sein, um eine lokale Korrosion oder Zerbrechlichkeit zu verhindern..
Regelmäßige Wartung und Inspektion sind notwendig, um den Zustand der Rohrplatte im Laufe der Zeit zu überwachen.und möglicherweise detailliertere Untersuchungen wie Wirbelstromprüfung, um Anzeichen von Schäden oder Verschleiß zu erkennen.
Durch das Verständnis und die Einhaltung der spezifischen Anforderungen der Norm DIN EN 1653 wird sichergestellt, dass die Rohrplatte für einen Wärmetauscher sowohl sicher als auch effizient ist.eine zuverlässige Leistung während der gesamten Betriebsdauer.
Schalen- und Rohrwärmetauscherist eine Art Wärmetauscher, der in Raffinerien und anderen großen chemischen Prozessen für Hochdruckanwendungen am häufigsten verwendet wird.Diese Art von Wärmetauscher besteht aus einer Hülle (einem großen Druckbehälter) und einem Bündel von RohrenEine Flüssigkeit fließt durch die Rohre und eine andere Flüssigkeit fließt durch die Rohre (durch die Schale), wodurch Wärme zwischen den beiden Flüssigkeiten übertragen wird.Diese Gruppe von Rohren ist als Rohrbund bekannt und kann aus mehreren Arten von Rohren bestehen: einfache Rohre, Längsflossenröhren usw.
Schalen- und RohrwärmetauscherSie besteht aus mehreren Rohren, die in einer zylindrischen Hülle montiert sind. Abbildung 1 zeigt eine typische Anlage in einer petrochemischen Anlage.Eine Flüssigkeit fließt durch die Außenseite der Röhren und die andere Flüssigkeit fließt durch die Innenseite der Röhren.Die Flüssigkeiten können einphasig oder zweiphasig sein und parallel oder quer/gegenströmend fließen.
Vorteile des Kupferrohrbundels
1. Ausgezeichnete Wärmeübertragung: Kupfer weist eine ausgezeichnete Wärmeleitfähigkeit auf, was bedeutet, dass es Wärme effizient von einem Medium auf ein anderes überträgt.Dies macht Kupferrohrbündel ideal für Anwendungen, bei denen der Wärmeaustausch kritisch ist, z. B. in Wärmetauschern und Kondensatoren.
2Korrosionsbeständigkeit: Kupfer ist natürlich korrosionsbeständig und somit sehr haltbar und langlebig.Diese Korrosionsbeständigkeit trägt dazu bei, dass Kupferrohrbündel langlebig und zuverlässig sind, auch in rauen Umgebungen oder bei Exposition gegenüber ätzenden Stoffen.
3Hohe Festigkeit und Zuverlässigkeit: Kupfer ist ein starkes und zuverlässiges Material, das es für Anwendungen geeignet macht, bei denen der Rohrbund hohem Druck oder mechanischer Belastung ausgesetzt sein kann.Kupferrohrbündel können hohem inneren und äußeren Druck standhalten, ohne ihre strukturelle Integrität zu beeinträchtigen.
4. Einfach zu fertigen und zu installieren: Kupferrohrbündel sind relativ einfach zu fertigen, zu biegen und zu verbinden.Zusätzlich, Kupferrohrbündel sind typischerweise in verschiedenen Größen und Konfigurationen erhältlich, so dass sie anhand spezifischer Anwendungsanforderungen angepasst werden können.
5Antibakterielle Eigenschaften: Kupfer hat natürliche antibakterielle Eigenschaften, die das Wachstum von Bakterien und anderen Mikroorganismen hemmen können.Dies macht Kupferrohrbündel besonders geeignet für Anwendungen, bei denen Hygiene wichtig ist, z. B. in der Lebensmittel- und Getränkeindustrie oder in Gesundheitseinrichtungen.
Die Vorteile der Verwendung von Kupferrohrbündeln machen sie zu einer beliebten Wahl in industriellen Anwendungen, in denen Wärmeübertragung, Korrosionsbeständigkeit, Festigkeit, Zuverlässigkeit,und die Leichtigkeit der Herstellung sind wichtige Erwägungen.
Schalen- und Rohrwärmetauscher bestehen aus vier Hauptteilen:
Vorderkopf- Hier gelangt die Flüssigkeit an der Seite des Wärmetauscherrohrs.
Hinterkopf- Hier verlässt die Rohrflüssigkeit den Wärmetauscher oder kehrt in einen Wärmetauscher mit mehreren Rohrkanälen in den vorderen Kopf zurück.
Rohrbund- einschließlich Schlauch, Schlauchplatte, Baffle und Bindestang usw.
Schale- enthält Röhren.
Material für die allgemeine Verwendung von Rohrbundwärmetauschern:
Es gibt zwei verschiedene Arten von Schlauchbündeln:
Gerade Rohre und U-Rohre: je nach Bedarf und Anwendung gibt es folgende Rohrmaterialoptionen:
Rohr aus Kohlenstoffstahl: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Rohre aus Legierstahl: ASTM A213 T5, T9, T11, T22, T91
Rohre aus Kupferlegierungen:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
Rohre aus Edelstahl:Die in Absatz 1 Buchstabe a genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die in einem anderen Mitgliedstaat als dem Mitgliedstaat, in dem sie hergestellt wurden, in Betrieb sind.
mit einer Breite von mehr als 20 mm,Die in Absatz 1 genannten Verfahren gelten nicht für die Verwendung in der Herstellung von Produkten, die in der Union hergestellt werden.
Titandrohre: ASTM B338
Anwendungen für Wärmetauscher:
Wärmetauscher werden häufig in Verdunstungs- und Trocknungssystemen in fossilen Brennstoffen und Kernkraftwerken, Gasturbinen, Heizung und Klimaanlage, Kälte, Chemieindustrie, Textilfabriken eingesetzt.
Zu den Hauptmerkmalen von Schal- und Rohrwärmetauschern gehören: robuste Konstruktion, hervorragende Leistung, lange Lebensdauer, einzigartige Konstruktion, reibungsloser Betrieb,nicht ätzend, energieeffizient.
Unsere Wärmetauscher werden in Kraftwerken, Raffinerien, Fertigungsindustrien, Gleitölkühlern, Offshore-Wasserherstellern, Chemieanlagen, Heizung und Klimaanlage,Kondensatoren, Kernkraftwerke, Verdunstungs- und Trocknungssysteme in Textilfabriken, Lebensmittel- und Milchindustrie sowie Kühlsysteme.
