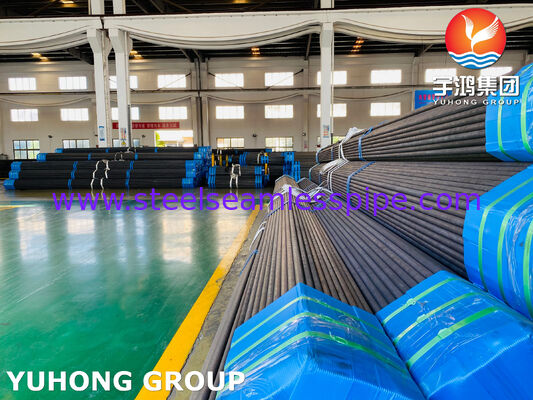

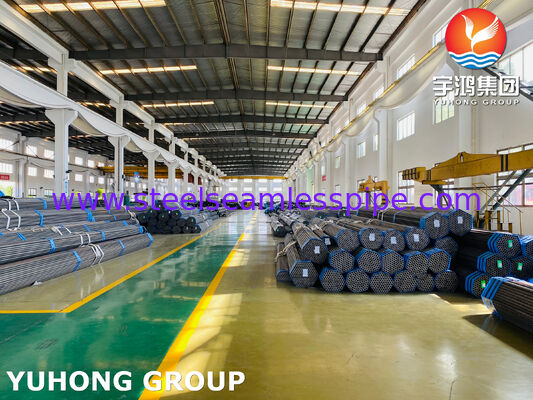

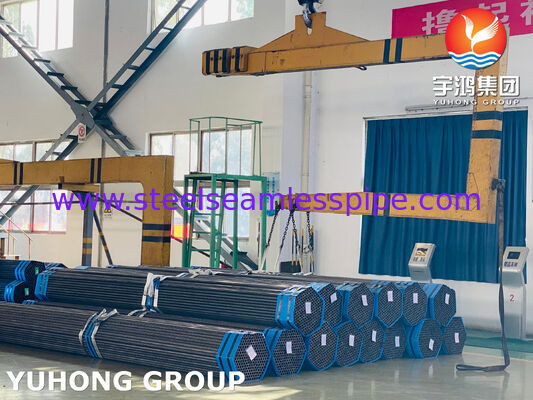

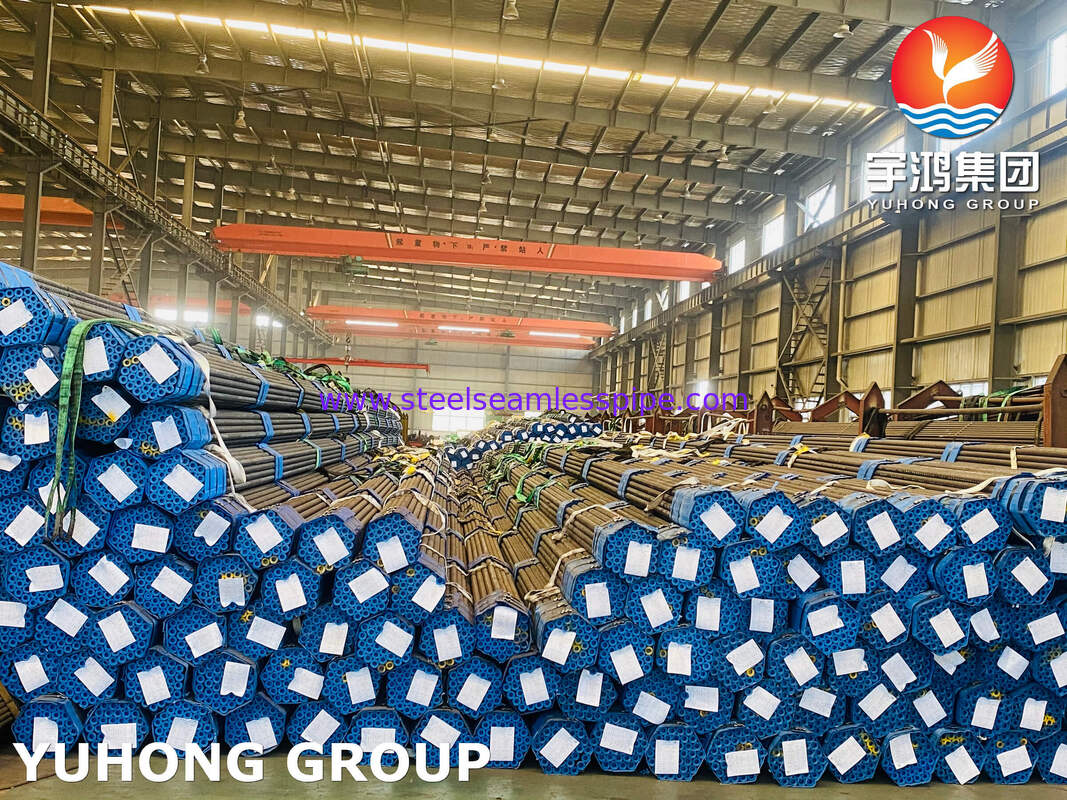

Rohre aus Stahl ohne Naht 12Cr1MoVG (12Х1МФ) ТУ 14-3Р-55-2001, GB/T 5310 für Kessel hohen Drucks und Zellrohre
Yuhong Group Co., Ltd.Spezialisiert auf die Herstellung von Komponenten für Wärmeaustauschgeräte, einschließlich Rohrstränge, U-förmige Rohre, gebrannte Rohre, Rohrplatten, Schranken und Töpfe.In der Linie der gelieferten Materialien 无线管 aus legiertem Stahl 12Cr1MoVG (российский аналог 12Х1МФ), hergestellt nach zwei Normen: TU 14-3R-55-2001 und GB/T 5310-2023.Modernisierung und Reparatur von Kessel-Anlagen, Dampfwärmer und Hochdruckrohre.
Beschreibung der Produkte
GB/T 5310-2023 ?? Staatsstandard der Volksrepublik China, reglementierendSeillose Stahlrohre für Hochdruckkessel, in Kraft getreten am 1. April 2024.
Marke Stahl 12Cr1MoVG Das Material besitzt eine stabile Struktur des Ferrit-Perlit-Typs, die eine hohe Langlebigkeit gewährleistet (Langlebigkeitsdauer bei 580 °C beträgt mindestens 75 MPa pro 100 000 h) und eine Luftbeständigkeit von bis zu 580°C bis 600°C.von Vanadium gebildet, verlangsamt die Koagulation der Karbidphase im Betriebsprozess erheblich und erhöht so den Gleitwiderstand.
Der Buchstabe G in der Stahlmarkierung bezeichnet die Zugehörigkeit zur Gruppe der Materialien, die für die Herstellung von unter Druck arbeitenden Kesselelementen bestimmt sind.Diese Markierung entspricht den chinesischen Staatsstandards, einschließlich GB/T 5310, и восходит к транскрипции пиньиня (guōlú guǎn, kitsch.
Vergleichsanalyse
Chemische Zusammensetzung, Massenanteil, %
| Elemente |
12Х1МФ (ТУ 14-3Р-55-2001) |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmengen, die in Anhang I der Verordnung (EG) Nr. 1907/2006 enthalten sind. |
| Kohlenstoff (C) | 0,10 ¢ 0,15 | 0,08 0,15 |
| Zement (Si) | 0,17 0,37 | 0,17 0,37 |
| Margaнец (Mn) | 0,40 ¢ 0,70 | 0,40 ¢ 0,70 |
| Chromium (Cr) | 0,90 ¢ 1,20 | 0,90 ¢ 1,20 |
| (in der Fassung von Anhang I der Verordnung (EU) Nr. 1095/2013) | 0,25 ¢ 0,35 | 0,25 ¢ 0,35 |
| Vänad | 0,15 ¢ 0,30 | 0,15 ¢ 0,30 |
| Phosphor (P) | ≤ 0,025 | ≤ 0,025 |
| S (S) | ≤ 0,025 | ≤ 0,010 |
| Nickel (Ni) | ≤ 0,25 | - Ich weiß. |
| (Cu) | ≤ 0,20 | - Ich weiß. |
SchlüsselergebnisDie chemische Zusammensetzung von Stahl 12Cr1MoVG и 12Х1МФ ist praktisch identisch.025 % nach WT)Dies ermöglicht eine höhere Reinheit des Metalls durch Sulfid-Einbindungen und verbessert die Schweißfähigkeit.Die modernen Technologien der Schmelze und der außerkörperlichen Verarbeitung auf chinesischen Unternehmen ermöglichen es, ihren Gehalt stabil auf einem Niveau von ≤ 0 zu halten,15 %, das den Anforderungen des TU 14‐3R‐55‐2001 entspricht.
Mechanische Eigenschaften
Für GB/ 5310-2023 12Cr1MoV:
Dauerdauer(Rm):470 - 640 MPa
Grenze der laufenden(R)Dieoder Rp0.2):nicht weniger als 255 MPa
Verlängerung(A):nicht weniger als 21% (Für längliche Muster), 19% (Für Quermuster)
Versuch auf Schlag(KV2):nicht weniger als 40 (Für längliche Muster), 27 j (Für Quermuster)
Die Stärke:135 - 195 HBW, 140 - 205 HV
Für den TU 14-3Р-55-2001 12Х1МФ:
Dauerdauer(σв):441 - 637 MPa
Grenze der laufenden(σ0,2):nicht weniger als 274
Verlängerung(δ5):nicht weniger als 21% (Für längliche Muster), 19% (Für Quermuster)
Versuch auf Schlag(KCU):nicht weniger als 59 dg/cm2Für längliche Muster), 49 dg/cm2Für Quermuster)
Die Stärke:in TÜ 14-3Р-55-2001 Stärke für Stahl 12Х1МФ nicht normiert
Anmerkung:
- Rm = σв = Fmax / A0 ; Rp0.2 = σ0,2 ; A = δ5 = (Lu − L0) / L0 * 100 %;
- Die Werte von KV2 und KCU lassen sich nicht nach einer allgemeinen Formel berechnen: Die Prüfungen werden auf verschiedenen Proben durchgeführt, daher müssen die Indikatoren separat verglichen werden.
Anwendungsbereiche
12Cr1MoV (12Х1МФ) -Rohre finden Anwendung in folgenden Branchen und Zentren:
- Elektroenergetik: Dampfwärmer, Zwischendampfwärmer, Ökonomäser, Kollektoren und Hauptdampfleitungen von Dampfkessel unter subkritischem und überkritischem Druck;
- Neftchemische Industrie: Rohre für Kretchöfen, hochtemperaturförmige Rohrleitungen, Wärmeaustauschgeräte;
- Industrielle Kessel: Hochdruckrohre und Komponenten;
- Geräte für die Produktion von Düngemitteln und die Ölverarbeitung: Hochdruckleitungen und Hochtemperaturumgebungen.
Die Arbeitstemperaturen liegen zwischen 450 und 580 °C. In diesem Bereich zeigt 12Cr1MoV Stahl eine stabile Struktur und eine hohe Schleiffestigkeit.
Häufig gestellte Fragen (FAQ)
Frage: Was ist die maximale Betriebstemperatur für Rohre mit 12Cr1MoV?
Die empfohlene maximale Wandtemperatur beträgt 580 °C. Kurzzeitüberschreitungen sind zulässig, jedoch beschleunigt ein längerer Betrieb über dieser Schwelle die Nutzungsfähigkeit und reduziert die Ressource.
Frage: Ist nach dem Schweißen eine Wärmebehandlung erforderlich?
Nach dem Schweißen ist eine zwingende Abkühlung bei 720-760 °C erforderlich, um die Schweißspannungen abzubauen. Die Kühlgeschwindigkeitskontrolle im Bereich von 400-500 °C ist entscheidend für die Verhinderung von Abkühlbrüchigkeit.
Frage: Welche Zertifikate stellen Sie zur Verfügung?
Wir liefern Rohre nach TU 14-3Р-55-2001 и GB/T 5310-2023.Wir nehmen die Inspektion einer dritten Partei an und erteilen das Zertifikat 3.Das kann auf Ihre Anfrage angepasst werden.
