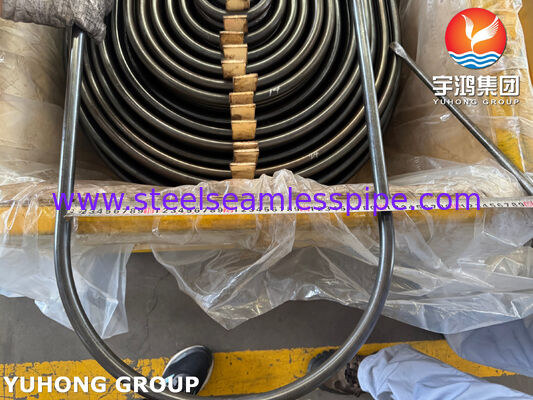

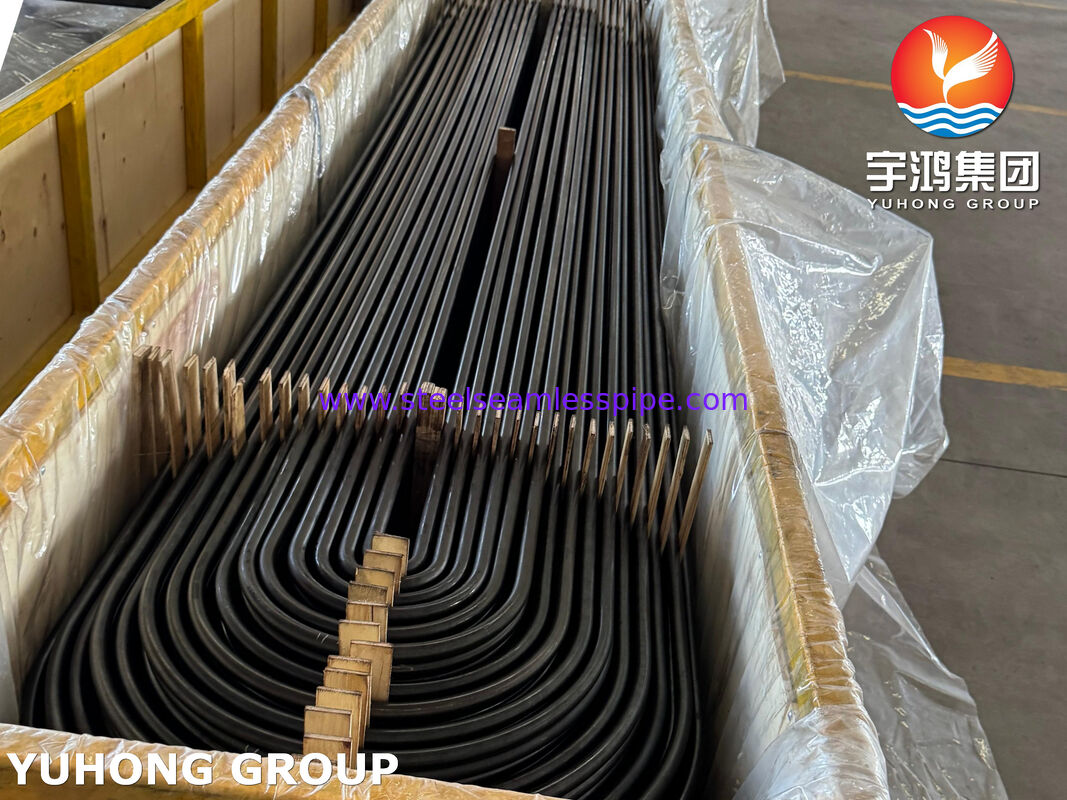

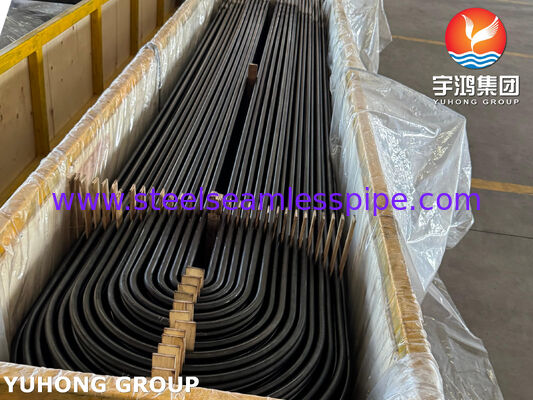

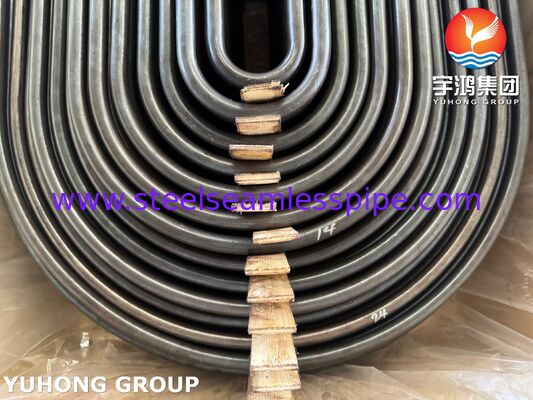

ASTM A179 ASME SA179 Kohlenstoffstahl nahtloses U-Rohr für Wärmetauscher und Kondensator

Produktübersicht

ASTM A179 / ASME SA179 Kohlenstoffstahl nahtloses U-Rohr ist aus kohlenstoffarmem Stahl nahtloses Rohr hergestellt und durch Präzisions-U-Bogen für Hülle und Rohr Wärmetauscher Anwendungen verarbeitet.

Die U-Rohrkonfiguration erlaubt eine Wärmeausdehnungskompensation innerhalb von Wärmetauscherröhrenbündeln, wodurch sie häufig in U-Rohrwärmetauschern, Kondensatoren und Kessel-Wasserbereitern verwendet wird.

Diese Rohre werden nach ASTM A179/ASME SA179 hergestellt und verfügen über kontrollierte chemische Zusammensetzung, mechanische Eigenschaften, Dimensionstoleranzen und Oberflächenbedingungen.

Material und Norm

A179 Nahtloser U-Rohr aus kohlenstoffarmem Stahl

Standard:ASTM A179 / ASME SA179
Materialqualität:A179
Materialtyp:Kohlenstoffarmer Stahl
Typ des Rohres:Nahtlose U-Röhre
Herstellungsprozess:Kalt gezogenes nahtloses Rohr + U-Bogen

ASTM A179 legt nahtlose kalt gezogene Rohre aus kohlenstoffarmem Stahl fest, die für Rohrwärmetauscher, Kondensatoren und ähnliche Wärmeübertragungsgeräte verwendet werden.

Herstellungsprozess

Nahtlose Rohrproduktion

Rohkohle aus Kohlenstoffstahl wird durch kontrollierte Herstellungsverfahren zu nahtlosen Rohren verarbeitet.

Kaltes Zeichnen

Die Kaltziehung wird angewendet, um:

• Steuerbarer Außendurchmesser
• Genaue Wanddicke
• Verbesserung der Oberflächenqualität

U Biegeverfahren

Gerade nahtlose Rohre werden nach den Konstruktionsanforderungen des Wärmetauschers in U-Formen gebogen.

Zu den wichtigsten Parametern gehören:

• Radius der Biegung des Rohres
• Gerade Länge
• U-Biegungsdurchmesser
• Beinlänge

Wärmebehandlung und Inspektion

Nach dem Biegen werden die Rohre durch erforderliche Verfahren unterzogen, darunter:

• Belastungsminderung (falls angegeben)
• Reinigung
• Abmessungskontrollen
• Nichtzerstörerische Prüfung

Technische Merkmale

Nahtlose Rohrstruktur

Die nahtlose Konstruktion sorgt für eine einheitliche Rohrgeometrie ohne Längsschweißnähte.

U-Rohrkonstruktion

Die U-förmige Konfiguration ermöglicht die Installation von Rohrbündeln in Wärmetauscher, bei denen die thermische Expansion berücksichtigt werden muss.

Individuelles Biegen

U-Röhren können nach folgenden Verfahren hergestellt werden:

• Zeichnungen des Wärmetauschers
• TEMA-Anforderungen
• Spezifikationen des Kunden

Produktspezifikationen

Verfügbare Abmessungen

Anwendungen

Schalen- und Rohrwärmetauscher

ASTM A179 U-Röhren werden üblicherweise in

• mit einer Leistung von mehr als 1000 W
• Prozesswärmetauscher
• Industrielle Kühlgeräte

Ausrüstung für Kondensatoren

Zu den Anwendungen gehören:

• Kraftwerkskondensatoren
• Oberflächenkondensatoren
• Kühlsysteme

Ausrüstung für Kessel

Verwendet bei:

• Wasserbereiter mit Heizkessel
• Ausrüstung für thermische Energie
• Wärmerückgewinnungssysteme

Ölraffinerien und Chemieanlagen

geeignet für

• Heizwechsler für Raffinerien
• Ausrüstung für die chemische Verarbeitung
• Industrielle Wärmesysteme

Qualitätskontrolle und Inspektion

Zu den Kontrollverfahren können gehören:

Materialprüfung

• Analyse der chemischen Zusammensetzung
• Prüfung der mechanischen Eigenschaften

Dimensionelle Prüfung

• Messung des Außendurchmessers
• Prüfung der Wanddicke
• Überprüfung der Rohrlänge
• Prüfung des Biegeradius

Nichtzerstörende Prüfungen

• Wirbelstromprüfung (ET)
• Ultraschallprüfung (UT)
• Hydrostatische Prüfung

Die Anforderungen an die Inspektion können entsprechend den Vorgaben des Projekts angepasst werden.

Verpackung

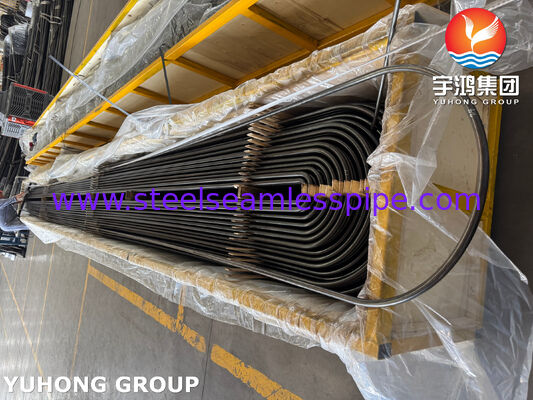

ASTM A179 / ASME SA179 U-Röhren werden nach den Ausfuhrtransportanforderungen verpackt.

Verpackungsmethoden:

• Rohrbündel
• Schutzverpackung
• Holzgehäuse
• Verpackungen mit Stahlrahmen

Die Rohrmarkierung kann Folgendes umfassen:

• Standardbezeichnung
• Materialqualität
• Größeninformationen
• Wärmenummer
