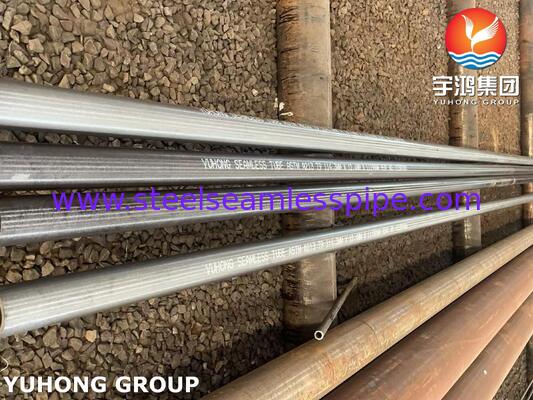

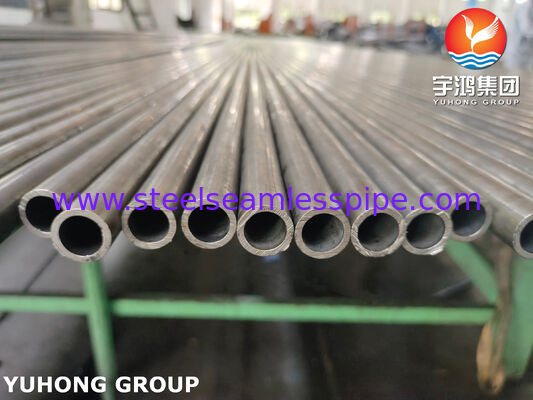

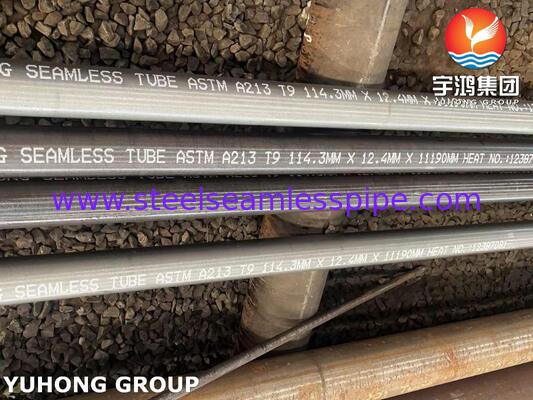

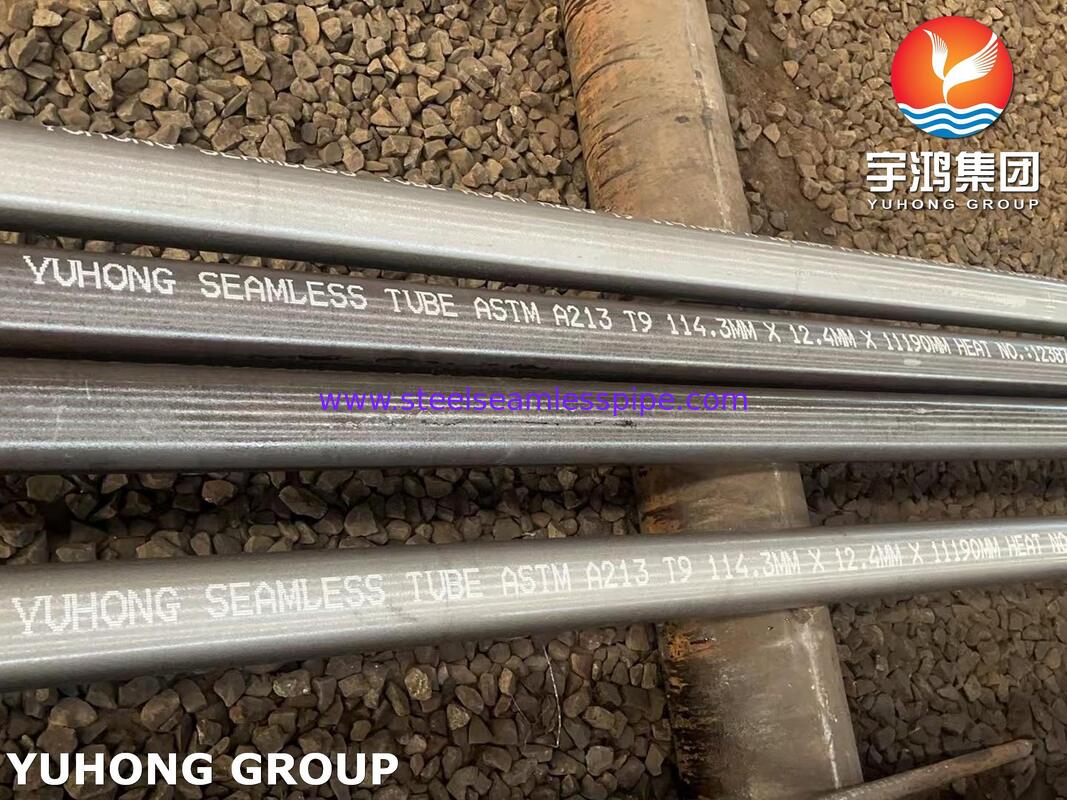

ASTM A213 T9 Kesselrohre für Plattenwärmetauscher
Produktübersicht
ASTM A213 T9 Kesselrohre sind nahtlose ferritische legierte Stahlrohre, die speziell für den Hochtemperatureinsatz in Kesseln, Überhitzern, Wiederüberhitzern und Plattenwärmetauschern entwickelt wurden. Hergestellt nach ASTM A213 / ASME SA213-Spezifikationen, enthalten T9-Rohre Chrom- und Molybdän-Legierungselemente, die eine ausgezeichnete Beständigkeit gegen Oxidation, thermische Ermüdung und Hochtemperaturkorrosion bieten.
Bei Plattenwärmetauscheranwendungen werden ASTM A213 T9-Rohre häufig als Wärmeübertragungskomponenten eingesetzt, bei denen die Betriebsbedingungen erhöhte Temperaturen, Druckschwankungen und anspruchsvolle thermische Zyklen beinhalten. Die verbesserte Kriechfestigkeit und Korrosionsbeständigkeit des Materials machen es für petrochemische Anlagen, Kraftwerke, Raffinerieeinheiten und industrielle Heizsysteme geeignet.
Im Vergleich zu herkömmlichen Kohlenstoffstahlrohren bieten T9-Legierungsstahlrohre eine verbesserte Haltbarkeit bei längerer Einwirkung von Hochtemperatur-Dampf und Verbrennungsgasen, was zur Verlängerung der Lebensdauer von Geräten und zur Reduzierung des Wartungsaufwands beiträgt.
Hauptanwendungen
ASTM A213 T9 Kesselrohre werden häufig verwendet in:
- Plattenwärmetauscher
- Industrielle Kessel
- Abwärmerückgewinnungskessel (WHRB)
- Überhitzer und Wiederüberhitzer
- Dampferzeugungssysteme
- Raffinerie-Wärmetauscher
- Petrochemische Verarbeitungsanlagen
- Kraftwerks-Wärmerückgewinnungssysteme
- Hochtemperatur-Druckbehälter
Die Rohre eignen sich besonders für Wärmetauscher, die Hochdruckdampf, heiße Gase und korrosive Prozessflüssigkeiten handhaben.
ASTM A213 T9 Kesselrohr-Standard-Spezifikationen
| Artikel |
Spezifikation |
| Produkttyp |
Nahtlose legierte Stahlrohre für Kessel und Wärmetauscher |
| Materialgüte |
ASTM A213 T9 / ASME SA213 T9 |
| Materialklassifizierung |
Ferritischer legierter Stahl |
| Herstellungsprozess |
Kaltgezogen oder warmgefertigt nahtlos |
| Rohroberfläche |
Blankgeglüht, gebeizt oder poliert |
| Wärmebehandlung |
Vollständig geglüht, isotherm geglüht oder normalisiert und angelassen |
| Anwendung |
Hochtemperatur-Wärmetauscher- und Kesselbetrieb |
Gängiger Größenbereich
ASTM A213 T9-Rohre können nach Kundenwunsch gefertigt werden. Typische Größen umfassen:
Außendurchmesser (OD)
Wandstärke
Gängige Wärmetauscherrohrgrößen
| OD |
Wandstärke |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Standardlängen
- Einzelne Zufallslänge: 5.000–7.500 mm
- Doppelte Zufallslänge: 10.000–12.000 mm
- Kundenspezifische Längen gemäß den Konstruktionsanforderungen des Wärmetauschers erhältlich
Chemische Zusammensetzung von ASTM A213 T9
| Element |
Zusammensetzung (%) |
| Kohlenstoff (C) |
0,15 max |
| Mangan (Mn) |
0,30–0,60 |
| Phosphor (P) |
0,025 max |
| Schwefel (S) |
0,025 max |
| Silizium (Si) |
0,50 max |
| Chrom (Cr) |
8,00–10,00 |
| Molybdän (Mo) |
0,90–1,10 |
Der Chromgehalt sorgt für eine starke Oxidationsbeständigkeit, während Molybdän die Hochtemperaturfestigkeit und die Beständigkeit gegen Kriechverformung verbessert.
Mechanische Eigenschaften von ASTM A213 T9-Rohren
| Eigenschaft |
Anforderung |
| Zugfestigkeit |
≥ 415 MPa |
| Streckgrenze |
≥ 205 MPa |
| Dehnung |
≥ 30% |
| Härte |
≤ 217 HBW / 80 HRB / 95 HRB |
ASTM A213 T9-Rohre behalten während des kontinuierlichen Betriebs bei erhöhten Temperaturen eine zuverlässige mechanische Leistung bei, was sie für anspruchsvolle Wärmetauscherumgebungen geeignet macht.
Herstellungsprozess
Unsere ASTM A213 T9 Kesselrohre werden durch kontrollierte nahtlose Herstellungsverfahren hergestellt:
- Auswahl hochwertiger legierter Stahlknüppel
- Warmlochung und Rohrformung
- Kaltziehen für genaue Abmessungen und verbesserte Oberflächenqualität
- Wärmebehandlung gemäß ASTM A213-Anforderungen
- Richten und Oberflächenveredelung
- Präzisionsprüfung vor dem Versand
Fortschrittliche Fertigungssteuerung gewährleistet hervorragende Maßhaltigkeit, gleichmäßige Wandstärke und zuverlässige Leistung bei Hochdruckanwendungen.
Inspektions- und Prüfmethoden
Um Qualität und Zuverlässigkeit zu gewährleisten, werden ASTM A213 T9 Kesselrohre umfassenden Tests unterzogen, darunter:
Chemische Analyse
- Spektrometerprüfung zur Überprüfung der Legierungszusammensetzung
- Bestätigung des Chrom- und Molybdängehalts
Mechanische Prüfung
- Zugprüfung
- Streckgrenzprüfung
- Dehnungsprüfung
- Härteprüfung
Zerstörungsfreie Prüfung (ZfP)
- Wirbelstromprüfung
- Ultraschallprüfung
- Hydrostatische Prüfung
Maßprüfung
- Messung des Außendurchmessers
- Wandstärkenprüfung
- Längenprüfung
- Geradheitsprüfung
Zusätzliche Prüfungen (gemäß Kundenanforderungen)
- Abflachungsprüfung
- Aufweitungsprüfung
- Gefügeuntersuchung
- Prüfung auf interkristalline Korrosion (falls spezifiziert)
Vorteile von ASTM A213 T9 Wärmetauscherrohren
- Ausgezeichnete Hochtemperatur-Oxidationsbeständigkeit
- Überlegene Kriechfestigkeit im Vergleich zu Kohlenstoffstahlrohren
- Gute Beständigkeit gegen thermische Zyklen
- Fähigkeit zum Betrieb mit Hochdruckdampf
- Lange Betriebslebensdauer in anspruchsvollen Umgebungen
- Stabile Leistung in Raffinerie- und Kraftwerksanwendungen
- Geeignet für kundenspezifische Wärmetauscherdesigns
Warum ASTM A213 T9 Kesselrohre wählen?
ASTM A213 T9-Rohre bieten eine optimierte Kombination aus Festigkeit, Korrosionsbeständigkeit und thermischer Stabilität für Plattenwärmetauscher, die unter rauen Bedingungen betrieben werden. Ihre Chrom-Molybdän-Legierungsstruktur ermöglicht es ihnen, erhöhten Temperaturen und Druckumgebungen standzuhalten, in denen herkömmliche Stahlrohre vorzeitige Degradation erfahren können.
Für Hersteller und Betreiber von Kesseln, petrochemischen Anlagen und industriellen Wärmetauschern sind ASTM A213 T9 nahtlose Rohre eine zuverlässige Lösung zur Verbesserung der Wärmeübertragungseffizienz, zur Reduzierung von Ausfallzeiten und zur Gewährleistung einer langfristigen Geräteleistung.
