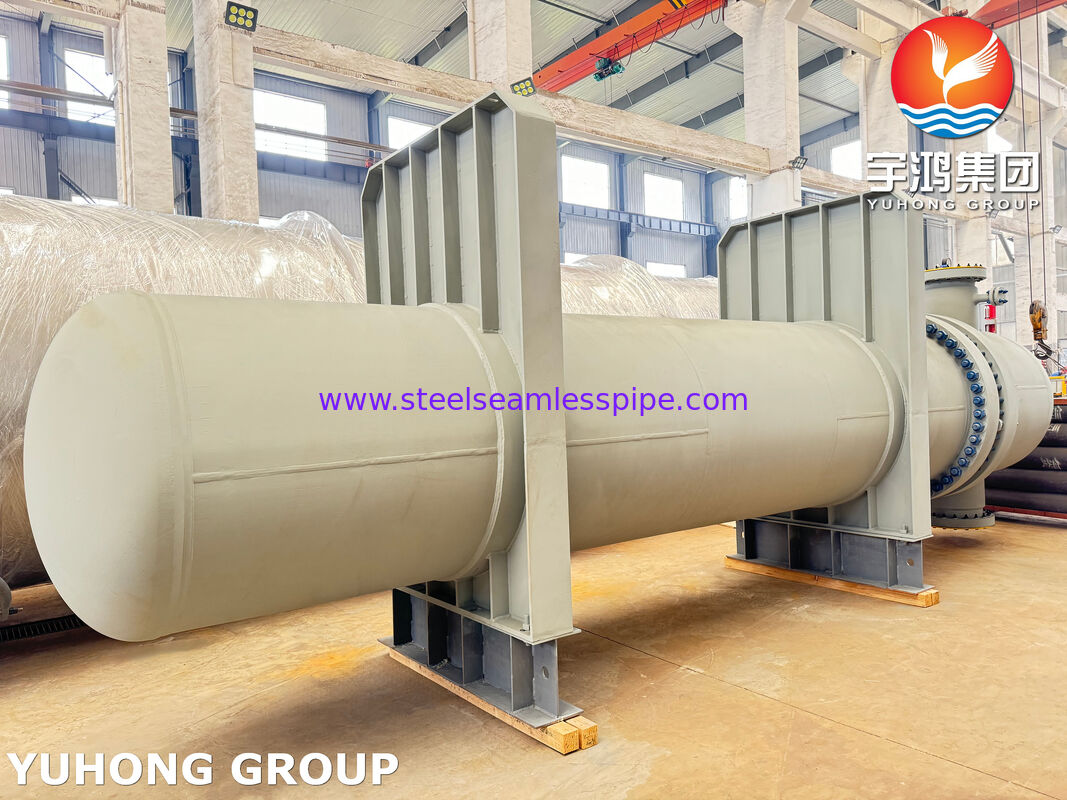

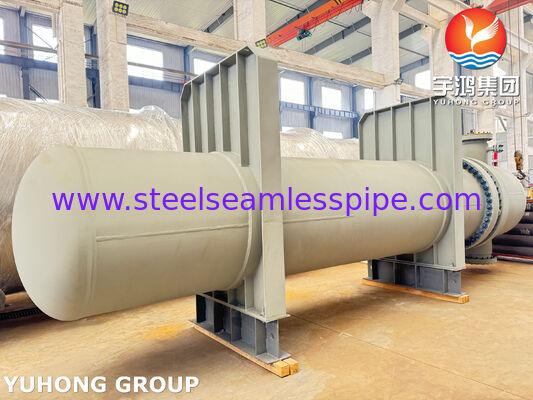

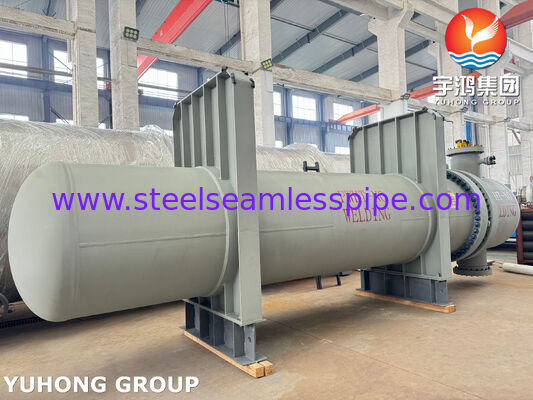

TEMA Typ BEM 1108 Rohre Monel 400 Festrohr- und Rohrwärmetauscher

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	TEMA Class R / ASME Section VIII Division 1
Modellnummer:	Vertikaler Rohrbündelwärmetauscher vom Typ TEMA Typ BEM

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50,000 - USD 1,000,000 PER SET
Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60-90 Tage
Zahlungsbedingungen:	T/T, D/P, D/A, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (350)

Edelstahl-nahtloses Rohr (345)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (172)

Flossenröhrchen (746)

Wärmetauscher (40)

Wärmetauscherrohr (478)

Wärmetauscher-Rohrbund (54)

Wärmetauscher-Rohrboden (130)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (109)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (222)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (163)

Stahlinstallation (878)

Stahlflansch (680)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Dichtungen:	Monel 400-Rillendichtung mit Schichten aus expandiertem Graphit (EG).	Shell-Rohrplattenabm:	Ø1170 mm x 63,5 mm (nominal)
Designcode:	ASME Abschnitt VIII Div. 1, TEMA-Klasse R / Technische Berechnung 14-8134	Bündelart:	Rippenrohrbündelstruktur
Druck-Teile:	ASME SB-127 / UNS N04400 (Monel 400), ASME SA-516 Gr. 70	Düsenstandards:	ANSI B16.5-Flansche, Klasse 150 / Klasse 6000 NPT-Kupplungen
Hervorheben:	Monel 400-Wärmetauscher mit Schale und Rohr , Wärmetauscher des Typs TEMA BEM , mit einer Leistung von mehr als 50 Watt

TEMA Typ BEM 1108 Rohre Monel 400 Festrohrplatten Schalen- und Rohrwärmetauscher

Diese Einheit ist ein industrieller Schalen- und RohrwärmetauscherWärmetauscher(auch als Team-Wärmetauscher) bezeichnet, der streng nach ASME Section VIII Div. 1 und TEMA Class R Standards konstruiert ist. Die interne Anordnung integriert einen Rippenrohrbündel mit 1108 Rohren, der für die Installation im Kondensator des Stabilisators der Rohöldestillationsanlage (Tag-Nr. W-04A/B) entwickelt wurde. Die mechanische Konstruktion berücksichtigt stark korrosive Kondensationsumgebungen mit wässrigen Chloriden und sauren Kohlenwasserstoffen.

Komponenten- und ASME-Materialspezifikationen

Komponentenname	Zeichnungsreferenz	ASME-Materialspezifikation	Abmessungen & Technische Parameter
Rohrplatte	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	AD Ø1170 mm, Dicke 63,5 mm, 8x M12 Gewindelöcher
Bündelmontage	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108-Rohr Rippenrohrbündel, Tiefenexpansion 40,5/60,5 mm
Mantelzylinder	E1-9311	ASME SA-516 Gr. 70 + SB-127 Plattiert	Kohlenstoffstahl-Grundplatte mit Monel 400 interner Plattierungsschicht

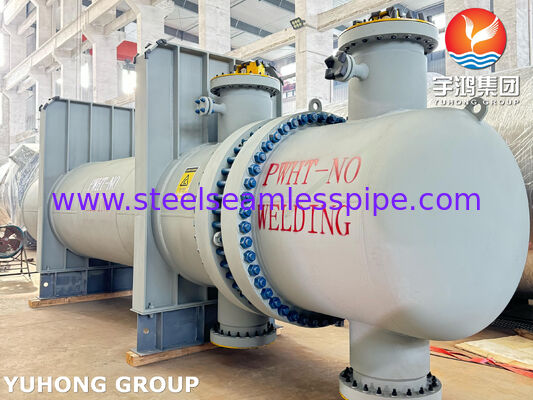

Kopf / Haube	E1-9311	ASME SA-516 Gr. 70 + SB-127 Überzug	Zweigang-Kopfhaube mit Düsen N1 (18"-150) & N2 (6"-150)
Dichtung	E1-9311 Anmerkung 2	Monel 400 / Expandierter Graphit	Massiver Monel 400 gezahnter Metallkern mit doppelseitigen Graphitschichten
Dichtungsflansche	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	N1-N4 Flanschverbindung ANSI B16.5; N5-N11 NPT 6000# Kupplungen

Technische Spezifikationen & Verfahrenstechnik

Präzisionsrohr-Expansionsverfahren: Der Rippenrohrbündel wird mittels eines Drehmoment-Expansionsverfahrens mit doppelter Tiefe (Tiefenexpansion bei 40,5 mm und 60,5 mm) in der Monel 400 Rohrplatte befestigt. Die Rohrlochbelegung folgt einem dreieckigen/quadratischen Teilungsmuster von 20,25 mm.
Korrosionsbeständige Plattierung & Metallurgie: Alle nassen Oberflächen des Mantels und der druckhaltenden Hauben, die korrosiven Dämpfen ausgesetzt sind, verwenden massives oder plattiertes Material nach ASME SB-127 UNS N04400 (Monel 400).
Strömungsverteilung & Leitblechpositionierung: Integriert mit robusten Prallschutzplatten und transversalen Leitblechen, die einen gleichmäßigen Abstand der Rohre von 750 mm und 753 mm beibehalten.

Qualitätssicherung & QA/QC-Spezifikation

Hydrostatische & Pneumatische Prüfung: Druckprüfungen auf der Mantel- und Rohrseite werden unabhängig gemäß den Regeln von ASME Section VIII Div. 1 durchgeführt
Zerstörungsfreie Prüfung (ZfP): 100% Röntgenprüfung (RT) aller Stumpfstoßnähte mit voller Durchdringung; 100% Eindringprüfung (PT) an Rohrplatten-zu-Rohr-Expansions-/Schweißverbindungen.
Oberflächenbeschichtung & Veredelung: Strukturelle externe Kohlenstoffstahlkomponenten werden feuerverzinkt; die endgültige Beschichtung besteht aus Graphit + AISI 316 / Power Graf 3 Premium Hochtemperatur-Schutzlack.

Internationale Logistik & Versand-Spezifikationen

Hebegeschirr & Handhabungszubehör: zur Demontage und Abdichtung nach der Installation in den Wärmetauscher-Mantel vorgesehen.

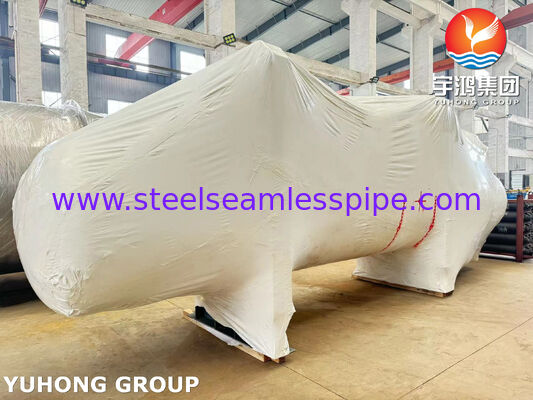

Flanschflächenschutz: Alle ANSI B16.5 Flansche mit erhöhter Fläche und weiblichen NPT-Kupplungen sind mit robusten Kunststoffabdeckungen und Rostschutzkappen für den Seetransport und Exportverkehr ausgestattet.

TEMA Typ BEM 1108 Rohre Monel 400 Festrohr- und Rohrwärmetauscher
