TEMA BEM Schalen- und Rohrwärmetauscher ASME SA240 316 Rohrbund aus Edelstahlwärmetauscher

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	TEMA Class R / ASME Section VIII Division 1
Modellnummer:	Vertikaler Rohrbündelwärmetauscher vom Typ TEMA Typ BEM

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50,000 - USD 1,000,000 PER SET
Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60-90 Tage
Zahlungsbedingungen:	T/T, D/P, D/A, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (348)

Edelstahl-nahtloses Rohr (343)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (171)

Flossenröhrchen (745)

Wärmetauscher (36)

Wärmetauscherrohr (476)

Wärmetauscher-Rohrbund (54)

Wärmetauscher-Rohrboden (129)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (108)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (222)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (161)

Stahlinstallation (876)

Stahlflansch (679)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Wärmetauscherrohre:	ASME SA213 / SA249 TP316 Edelstahl (17 Cr, 12 Ni)	Muschelfass:	ASME SA516 Gr 70 / Kohlenstoffstahl
Abmessungen der Schale:	ID: 550,00 mm \| Außendurchmesser: 570,00 mm \| Dicke: 10 mm	Rohrspezifikation:	368 Anzahl \| Außendurchmesser: 19.000 mm \| Dicke: 2.000 mm \| Länge: 3.000 m \| Dreieckiges 30°-Layout
Rohrdurchgang/Baffle-Schnitt:	4 U-Bahn-Pässe \| Einzelsegment-Leitbleche bei 30 % Schnitt (350,00 mm Abstand)	Anwendungsausrüstung:	Sauberes Kühlwasser und Öl
Hervorheben:	ASME SA240 316 Wärmetauscher aus Edelstahl , Rohrbündel-Wärmetauscher , TEMA BEM-Wärmetauscher aus Edelstahl

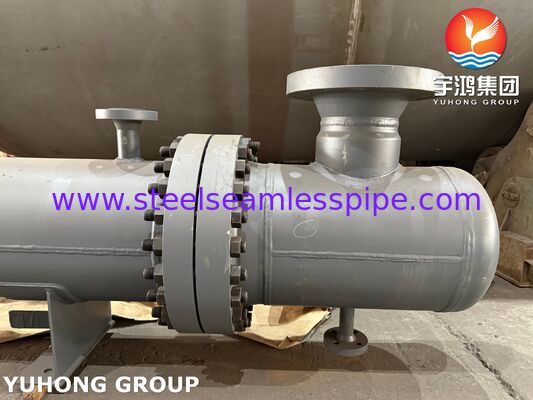

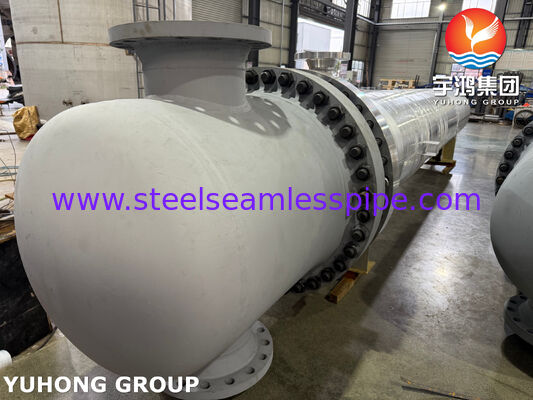

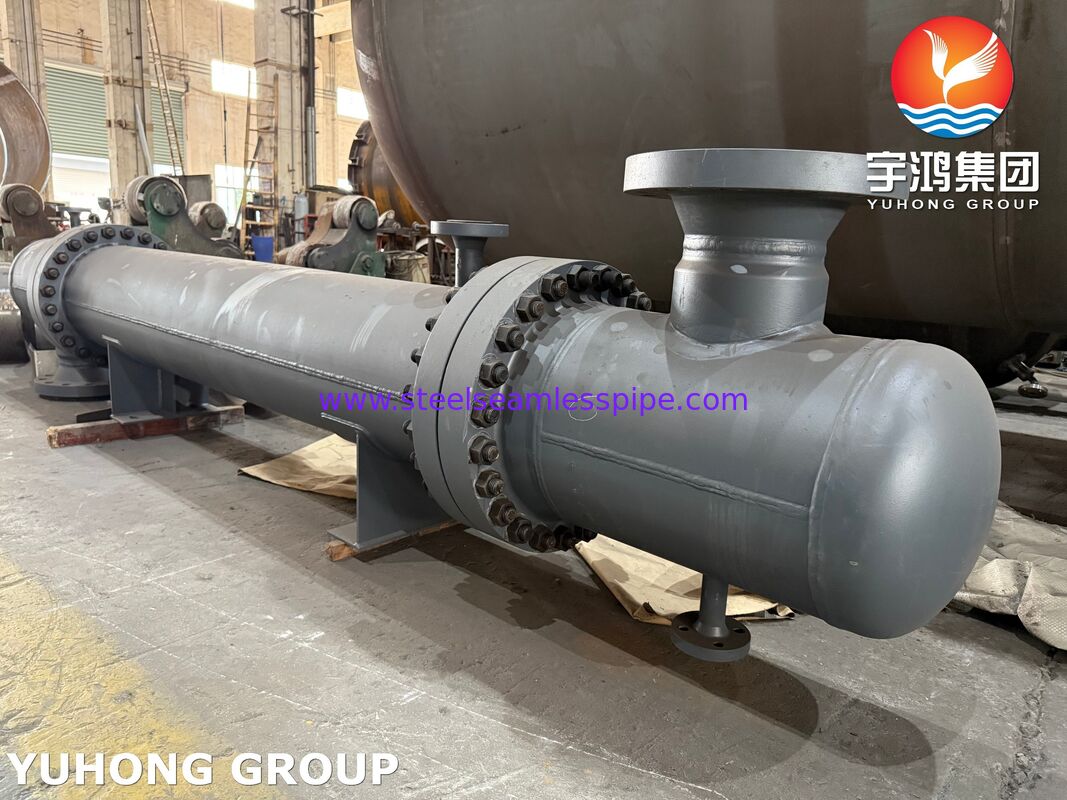

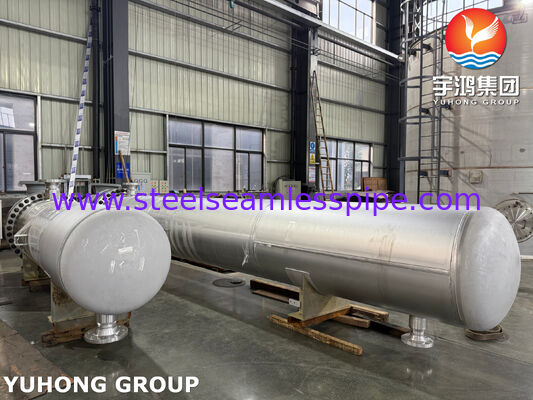

TEMA BEM Schalen- und Rohrwärmetauscher ASME SA240 316 Rohrbund aus Edelstahlwärmetauscher

ASME SA240 316 Rohrbund aus Edelstahl-Wärmetauscher für industrielle Kühlvorgänge mit sauberem Kühlwasser (Schalenseite) und Öl (Rohrseite).Wärmeübertragungsleistung umfasst eine Wärmebelastung von 130Die Konstruktion entspricht streng den TEMA-Normen der Klasse R für schwere industrielle und chemische Prozessanlagen.

Kernmaterialspezifikationen

Komponente	Materialspezifikation / Herstellungsnorm	Schlüsselparameter
Wärmeaustauschrohre	ASME SA213 / SA249 TP316 Edelstahl (17 Cr, 12 Ni)	368 Zählungen, 19.000 mm OD, 2.000 mm Dicke, 3.000 m Länge
Schalenfass	ASME SA516 Gr 70 / Kohlenstoffstahl	5500,00 mm ID, 570,00 mm OD, 10 mm Dicke, Korrosionsfreiheit von 1.000 mm
Rohrblatt	ASME SA516 Gr 70 Kohlenstoffstahl / SA240 316 Edelstahl	Feste, feststehende Rohrplatten, ausgedehnte, nicht geschleifte Rohr-zu-Rohr-Verbindungen
Ausdehnungsgelenk / Strömungsvorrichtung	Rho-V2-Typ Einlassdüsen-Erweiterungsgelenk	Berechneter Rho-V2-Eingangswert: 775,41 m2
Baffles und Krawattenstäbe	Baffeln aus Kohlenstoffstahl mit Krawattenstangen aus Edelstahl	Einsegment, Schnittdurchmesser von 30%, Abstand von 350,00 mm, 6 Bindungsstangen, 3 Durchgangsdichtungsstangen
mit einer Breite von nicht mehr als 15 mm	Spiralgewickelte Metallverschlüsse (SS316 mit Graphit/PTFE-Füllstoff)	Anwendbar auf Verschlussflächen an der Hülle und an der Röhre gemäß den Anforderungen der TEMA-Klasse R
mit einer Breite von nicht mehr als 20 mm	Flanken aus Kohlenstoffstahl / ASME B16.5	Eintritt/Ausgang der Schale: 86,35 mm OD (80,00 mm Nominal-ID); Eintritt/Ausgang der Röhre: 104,76 mm OD (100,00 mm Nominal-ID)

Kerntechnisches Handwerk

Bau von Rohrvergrößerungen:Die Rohrenden werden unter kontrolliertem Drehmoment mechanisch in nicht gerollte Rohrplattenlöcher ausgeweitet, um 10000,00 kPaG Konstruktionsdruck an der Röhre.
Umgehungs- und Stromsteuerung:Mit 8 Querschnittsläufen mit 350,00 mm Abstand zwischen einzelnen Segmenten, ergänzt durch 3 Durchgangsdichtungsstangen zur Regulierung der inneren Querschnittsströmungsfraktionen.
Thermische Belastung:Integriert eine konstruierte Rho-V2-Erweiterungskomponente am Eingang der Hülle, um die unterschiedliche thermische Erweiterung zwischen den Hülle-Materialien aus Kohlenstoffstahl und den SA240 TP316-Rohren aus Edelstahl zu absorbieren.
Überprüfung des Druckabfalls:Die Betriebsdruckabfälle messen 1.358 kPa an der Hülle (Wasser bei 15.887 kg/h) und 26.041 kPa an der Rohrseite (Öl bei 29.200 kg/h) gegenüber zulässigen Grenzwerten von 50.00 kPa.
Verteilung im Rohrmuster:368 einfache Rohre in einer dreieckigen Anordnung von 30° (25.000 mm Abstand, 1,3158 Abstandsverhältnis) in 4 Rohrläufe aufgeteilt (Pass 1: 99, Pass 2: 99, Pass 3: 85, Pass 4: 85).

QA/QC-Spezifikation

Hydrostatischer Druckversuch:Schalenseite bei 1,5x Konstruktionsdruck geprüft (Hydrotest bei 750,00 kPaG überprüft); Rohrseite bei 1,5x Konstruktionsdruck geprüft (Hydrotest bei 1,500.00 kPaG).
Nichtzerstörerische Prüfung (NDE):100%ige radiographische Prüfung (RT) von Schalen-Langnaht- und Umfangschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweißschweiß
Materialzertifizierung:Prüfbescheinigungen (MTC) gemäß EN 10204 3.1 für alle Druckhalterrohstoffe ASME SA213/SA249 TP316 und SA516 Gr 70.
Dimensionelle Toleranzkontrolle:Die Fertigungsgenehmigungen entsprechen streng den TEMA-Standards der Klasse R für Shell ID, Baffle-to-Shell-Genehmigung und Düsenprojektions-Ausrichtung.

Versand und Unterstützung

Aufheben und Strukturmontage:Integriert mit 4 seitlich montierbaren Stützbeugeln (435 mm Breite, 228 mm Freiraum) für den Aufbau eines vertikalen Einstellplans.
Exportverpackung:Holzkästenverpackungen für den schweren Seeverkehr mit feuchtigkeitsdichten Vakuumbeuteln und einer korrosionsschutzfähigen Beschichtung auf den Außenflächen aus Kohlenstoffstahl.
Zollkonformität:Die Versanddokumentation umfasst eine Handelsrechnung, eine Verpackungsliste, eine Ursprungsbescheinigung (CO/Form E), EN 10204 3.1 MTC und Berichte über die Inspektion durch Dritte (TPI) (SGS/BV/TÜV-konform).
Dimensionelle Zusammenfassung für den Transport:Gesamthöhe der Ausrüstung 3,814 mm, größter Außendurchmesser der Flansche 570 mm, Trockengewicht 1,760.2 kg, Bündel-Extraktionsgewicht 1,0530,8 kg.
