TEMA Typ BEM 1108 Rohre Monel 400 Festrohr- und Rohrwärmetauscher

Produktdetails:

Herkunftsort:	China, Korea
Markenname:	YUHONG
Zertifizierung:	TEMA Class R / ASME Section VIII Division 1
Modellnummer:	Vertikaler Rohrbündelwärmetauscher vom Typ TEMA Typ BEM

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	USD 50,000 - USD 1,000,000 PER SET
Verpackung Informationen:	Standard-Holzkisten oder kundenspezifische Verpackung basierend auf Kundenanforderungen.
Lieferzeit:	60-90 Tage
Zahlungsbedingungen:	T/T, D/P, D/A, L/C, Western Union
Versorgungsmaterial-Fähigkeit:	500 Sätze/Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (350)

Edelstahl-nahtloses Rohr (343)

Duplexedelstahl-Rohr (137)

Duplexedelstahl-Rohr (39)

Nadelröhre (171)

Flossenröhrchen (745)

Wärmetauscher (38)

Wärmetauscherrohr (476)

Wärmetauscher-Rohrbund (54)

Wärmetauscher-Rohrboden (129)

Wärmetauscherleitblech (39)

Luftkühler (14)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (62)

Edelstahl geschweißtes Rohr (134)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (108)

Kupferlegierungs-Rohr (258)

Legierter Stahl-Rohr (222)

Titanrohr (22)

helles getempertes Rohr (166)

Rauchrohr (162)

Stahlinstallation (876)

Stahlflansch (680)

Andere (412)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Gerätetyp:	Wärmetauscher von Hülle und Rohr	Designcode und Standard:	ASME Abschnitt VIII Div. 1, TEMA-Klasse R, NACE MR0175 / ISO 15156
Schalenmaterial:	ASME SA-516 Gr. 70 N (normalisiert) / ASME SA-106 Gr. B	Rohrmaterial:	ASME SA-179 Nahtlos kaltgezogen / ASME SA-213 TP316L
Material für die Rohrblätter:	ASME SA-350 LF2 Kl. 1 / ASME SA-105 / ASME SA-266	Kanal-/Kopfmaterial:	ASME SA-516 Gr. 70 N
Schraubenmaterial:	ASME SA-193 Gr. B7 (Bolzen) & ASME SA-194 Gr. 2H (Schwere Sechskantmuttern)
Hervorheben:	Monel 400-Wärmetauscher mit Schale und Rohr , Wärmetauscher des Typs TEMA BEM , mit einer Leistung von mehr als 50 Watt

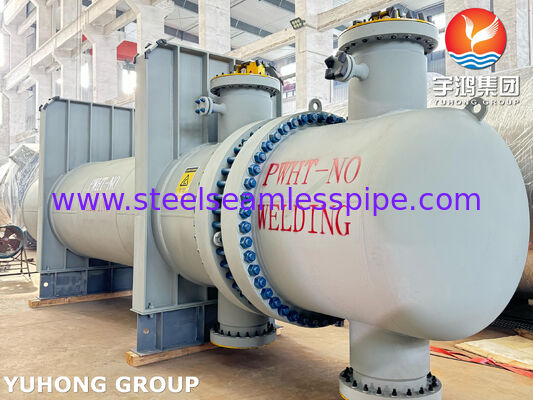

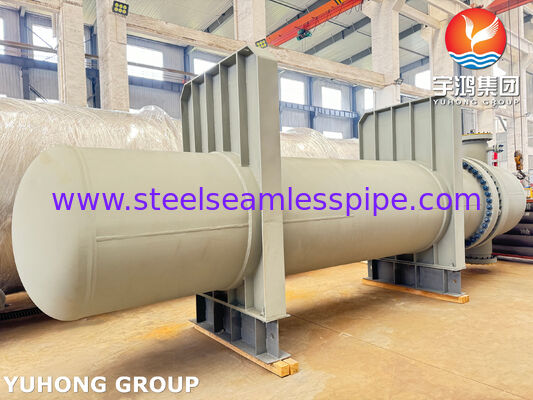

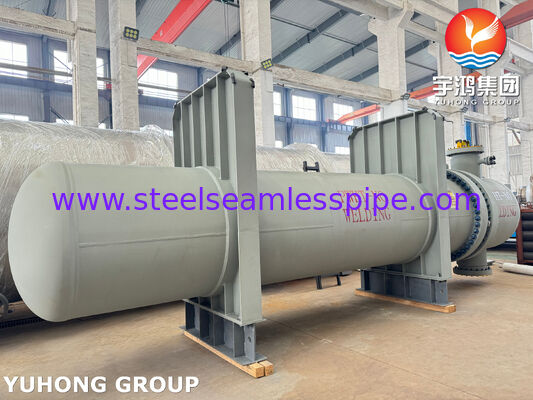

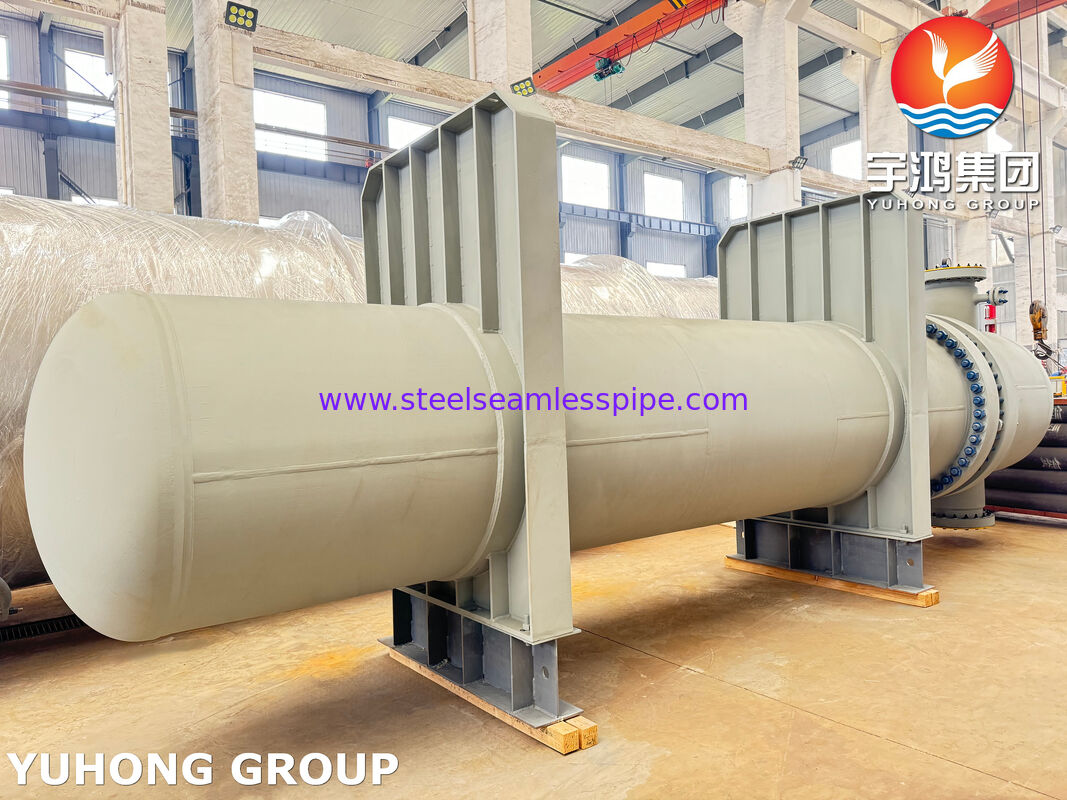

TEMA Typ BEM 1108 Rohre Monel 400 Festes Rohrboden-Schalen- und Rohrwärmetauscher

Diese Einheit ist ein industrieller Schalen- und RohrwärmetauscherWärmetauscher (auch als Team-Wärmetauscher) bezeichnet, der streng nach ASME Section VIII Div. 1 und TEMA Klasse R Standards ausgelegt ist. Die interne Anordnung integriert einen 1108-Rohr- Rippenrohrbündel, das für die Installation im Kondensator des Stabilisators der Rohöldestillationsanlage (OVHD) (Tag-Nr. W-04A/B) entwickelt wurde. Die mechanische Auslegung berücksichtigt schwere korrosive Kondensationsumgebungen mit wässrigen Chloriden und sauren Kohlenwasserstoffen.

Komponenten- und ASME-Materialspezifikationen

Komponentenname	Zeichnungsreferenz	ASME-MaterialsSpezifikation	Abmessungen & technische Parameter
Rohrboden	E2-1566	ASME SB-127 UNS N04400 (Monel 400)	AD Ø1170 mm, Dicke 63,5 mm, 8x M12 Gewindelöcher
Bündelmontage	E1-9277	ASME SB-163 UNS N04400 (Monel 400)	1108-Rohr- Rippenrohrbündel, Tiefenexpansion 40,5/60,5 mm
Schalenmantel	E1-9311	ASME SA-516 Gr. 70 + SB-127 Plattiert	Kohlenstoffstahl-Grundplatte mit Monel 400 interner Plattierungsschicht
Kopf / Haube	E1-9311	ASME SA-516 Gr. 70 + SB-127 Überzug	Doppelpass-Kopf mit Düsen N1 (18"-150) & N2 (6"-150)
Dichtung	E1-9311 Anmerkung 2	Monel 400 / Expandierter Graphit	Massiver Monel 400 gezahnter Metallkern mit doppelseitigen Graphitschichten
Düse Flansche	E1-9311	ASME SA-105 / SA-106 Gr. B / Monel 400	N1-N4 Flanschverbindung ANSI B16.5; N5-N11 NPT 6000# Kupplungen

Technische Spezifikationen & Verfahrenstechnik

Präzisionsrohr-Expansionsverfahren: Das Rippenrohrbündel wird mit einem Doppel-Tiefen-Drehmoment-Expansionsverfahren (Tiefenexpansion bei 40,5 mm und 60,5 mm) im Monel 400 Rohrboden befestigt. Die Rohrlochbelegung folgt einem dreieckigen/quadratischen Muster mit 20,25 mm Teilung.
Korrosionsbeständige Plattierung & Metallurgie: Alle nassen Oberflächen der Schale und druckhaltenden Hauben, die korrosiven Dämpfen ausgesetzt sind, verwenden massives oder plattiertes Material nach ASME SB-127 UNS N04400 (Monel 400).
Strömungsverteilung & Leitblechpositionierung: Integriert mit robusten Impingement-Schutzplatten und transversalen Leitblechen, die einen gleichmäßigen Abstand der Rohre von 750 mm und 753 mm beibehalten.

Qualitätssicherung & QA/QC-Spezifikation

Hydrostatische & pneumatische Prüfung: Druckprüfungen auf der Schalen- und Rohrenseite werden gemäß den Regeln von ASME Section VIII Div. 1 unabhängig voneinander durchgeführt.
Zerstörungsfreie Prüfung (ZfP): 100% Röntgenprüfung (RT) aller Stumpfstoßnähte mit voller Durchdringung; 100% Eindringprüfung (PT) an Rohrboden-zu-Rohr-Expansions-/Schweißverbindungen.
Oberflächenbeschichtung & Veredelung: Strukturelle externe Kohlenstoffstahlkomponenten werden feuerverzinkt; die endgültige Beschichtung besteht aus Graphit + AISI 316 / Power Graf 3 Premium Hochtemperatur-Schutzlack.

Internationale Logistik & Versand-Spezifikationen

Hebegeschirr & Handhabungszubehör: zur Entfernung und Abdichtung nach der Installation in die Wärmetauscher-Schale vorgesehen.
Flanschflächenschutz: Alle Flansche mit erhöhter Fläche nach ANSI B16.5 und weiblichen NPT-Kupplungen sind mit robusten Kunststoffabdeckungen und Rostschutzkappen für den Seetransport und Exportverkehr ausgestattet.
