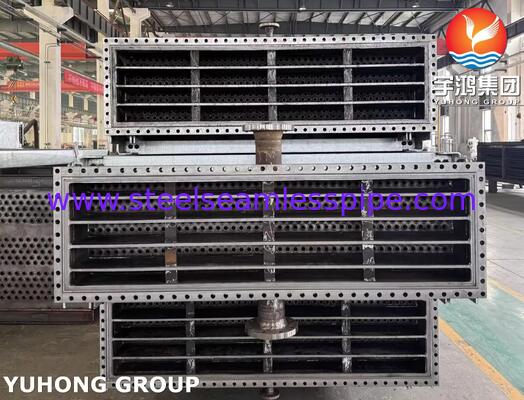

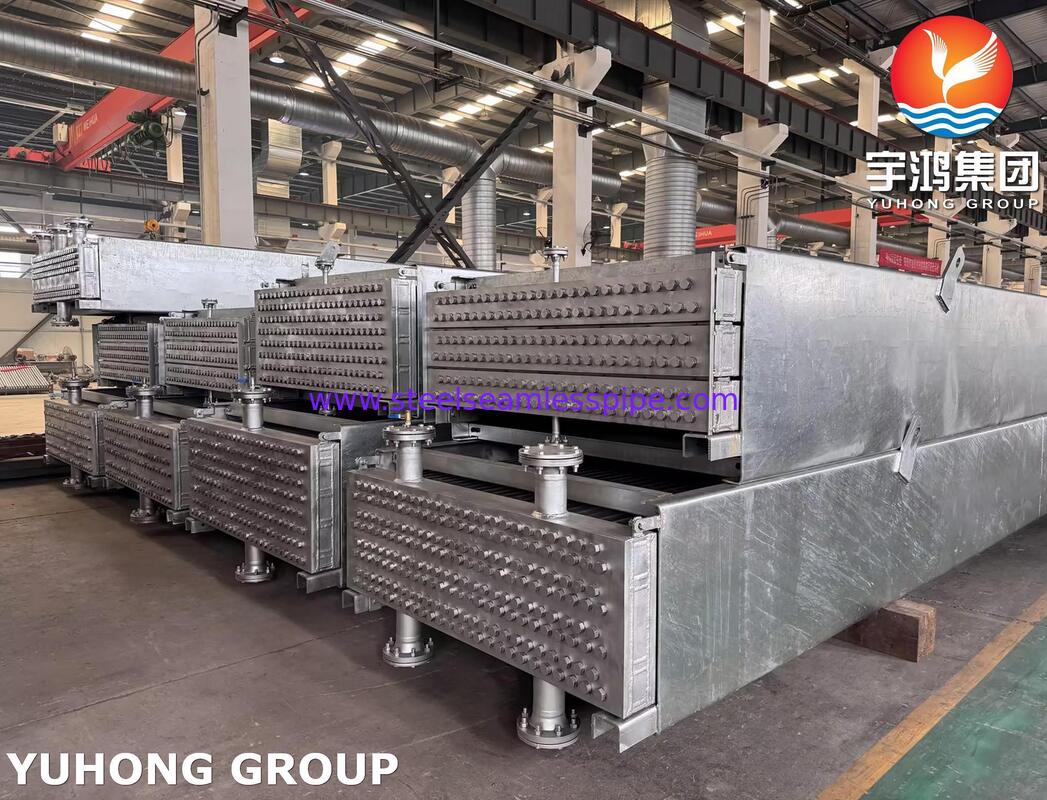

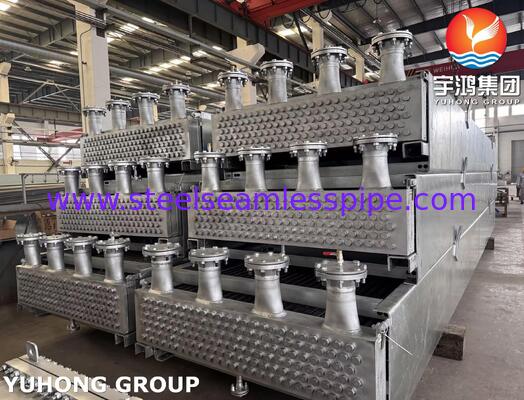

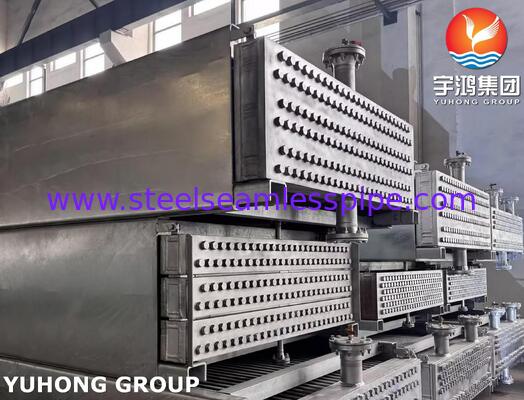

API 661 Luftgekühlte Wärmetauscher-Rohrbündel & Rippenrohr-Baugruppen
Yuhong Group Co., Ltd. ist ein führender Hersteller und direkter Lieferant von Hochleistungs-Wärmetauscher-Systemen, industriellen Druckbehältern und spezialisierten Rohrleitungslösungen. Über unser globales Portal unter www.steelseamlesspipe.com bieten wir vollständig integrierte Ingenieurleistungen – von der Herstellung von Rohmaterialien bis hin zu kompletten Tema-Wärmetauschern und Luftgekühlter Wärmetauscher-Rohrbündel-Fertigungen.
Ob Sie einen kompletten Prozessluftkühler, ein kundenspezifisches Wärmetauscher-Rohrbündels zum direkten Austausch oder die direkte Lieferung einzelner Komponenten wie präzisionsgebohrter Wärmetauscher-Rohrplatten und Rippenrohr-Lagerbestände benötigen, Yuhong Group liefert zertifizierte Qualität, die nach API 661 und ASME Section VIII Div. 1-Standards entwickelt wurde.
Integrierte Fertigung: Von hochwertigen Rohren bis zur Endmontage
Im Gegensatz zu Standard-Montagebetrieben kontrolliert die Yuhong Group die gesamte Lieferkette. Wir fertigen hochintegre nahtlose und geschweißte Rohre im eigenen Haus und gewährleisten so eine überlegene thermische Effizienz, strenge Maßtoleranzen und fehlerfreie Schweißnähte bei jedem Wärmetauscher-Rohrbündels:
- Nahtlose Prozessrohre: Hochdruck-Nahtlose Edelstahlrohre und Ofenrohre-Sorten, die für extreme thermische Riss- und Raffinerieumgebungen ausgelegt sind.
- Spezialisierte Legierungsrohre: Fortschrittliche Nickellegierungsrohren und Kupferlegierungsrohren-Optionen, die für Anwendungen mit hohem Schwefelgehalt, sauren und aggressiven Meerwasserkühlungen entwickelt wurden.
- Präzisions-Rippenrohre: Extrudierte, eingebettete (G-Typ) und gewickelte (L/KL) Rippenrohr-Konfigurationen, die darauf ausgelegt sind, die Wärmeübertragung der Außenfläche um bis zu 2000 % zu steigern.
Materialspezifikationen & Werkstoffgüten
Wir liefern kundenspezifische Luftkühlerbündel und Rohre in einer umfassenden Palette internationaler Materialstandards:
| Komponenten-Kategorie |
Verfügbare Werkstoffgüten |
Anwendbare Standards |
| Wärmetauscherrohr / Basisrohr |
Kohlenstoffstahl (SA179, SA214), Nahtlose Edelstahlrohre (304/304L, 316/316L, 321, 317L), Duplex (S31803, S32750), Ofenrohre (SA213 T11, T22, T91) |
ASME SA179 / SA213 / SA249 / SA789 |
| Hochleistungs-Legierungsrohre |
Nickellegierungsrohren (Inconel 600/625, Incoloy 800/825, Monel 400, Hastelloy C276), Kupferlegierungsrohren (C70600 Cu-Ni 90/10, C71500 Cu-Ni 70/30, C68700 Aluminiummessing) |
ASME SB111 / SB163 / SB407 / SB444 |
| Rippenoberfläche (Rippenmaterial) |
Hochreines Aluminium (A1060 / A1100), Kupfer, verzinkter Kohlenstoffstahl |
ASTM B221 / B209 |
| Rohrplatten & Stopfbuchsenköpfe |
Geschmiedeter Kohlenstoffstahl (SA266 Gr.2, SA105), legierter Stahl (SA336 F11/F22), Edelstahl (SA182 F304L/F316L), Plattierte Bleche |
ASME SA266 / SA182 / SA336 |
Wichtige Ersatzteile & Ersatzteilversorgung
Für Wartungsarbeiten, Anlagenmodernisierungen und Notfallreparaturen liefert die Yuhong Group eigenständige Präzisionsteile, die für eine nahtlose Integration entwickelt wurden:
| Ersatzteil |
Rolle in Wärmetauscheranlagen |
Wichtige technische Merkmale |
| Rippenrohr-Baugruppen |
Vergrößert die Wärmeableitungsfläche auf der Luftseite. |
Extrudierte Aluminiumrippen schützen das innere Wärmetauscherrohr vor atmosphärischer Korrosion. |
| Wärmetauscher-Rohrplatte |
Sichert Rohre und trennt Prozessflüssigkeit von den Köpfen. |
CNC-präzisionsgebohrte und -gerillte Löcher gewährleisten eine hochfeste, leckagefreie Rohrerweiterung. |
| Stopfbuchsen-/Abdeckplattenköpfe |
Enthält Hochdruckflüssigkeiten an den Bündelanschlüssen. |
Geschmiedete Legierungskonstruktion für Drücke bis 35 MPa mit Schulterstopfen-Zugang. |
| U-Rohr-Bündel / Gerades Bündel |
Austausch des Kernwärmeübertragungsbündels. |
Vorgefertigt, hydrostatisch geprüft und spannungsarmgeglüht für schnelle Feldinstallation. |
| Leitbleche & Rohrstützen |
Stützt die Rohrlänge und verhindert Strömungsvibrationen. |
Präzisions-lasergeschnittene Kohlenstoffstahl- oder Edelstahlplatten, die zur Minimierung von Reibverschleiß entwickelt wurden. |
Wichtige Vorteile der Yuhong Luftkühler-Rohrbündel
- Wasserlose Prozesskühlung: Eliminiert Wasserverbrauch, chemische Behandlung und thermische Verschmutzung von Kühltürmen, was ideal für aride Regionen und die Einhaltung von Umweltvorschriften ist.
- Überlegene Korrosionsbeständigkeit: Die Verwendung von Nickellegierungsrohren oder Kupferlegierungsrohren verhindert Spannungsrisskorrosion (SCC) und Lochfraß in rauen Meeresumgebungen.
- Hohe Druck- und Temperaturbeständigkeit: Robuste Kopfkasten-Schmiedeteile in Verbindung mit 100 % NDT-geprüften Schweißnähten bewältigen Schwerlastanwendungen in Ölraffinerien und petrochemischen Prozessen.
- Direkter Einbau: Kundenspezifisch gefertigt, um zu bestehenden Strukturrahmen und Rohrverbindungen zu passen, für eine problemlose Anlagenwartung.
Konstruktionsleitfaden: Wichtige Überlegungen bei der Bestellung von Ersatzrohrbündeln
Bei der Beschaffung eines Ersatz-Wärmetauscher-Rohrbündels oder einzelner Rippenrohr-Komponenten sollten technische Einkäufer die folgenden technischen Parameter überprüfen, um eine lange Lebensdauer zu gewährleisten:
- Rippentyp vs. Umgebung:
- Extrudierte Rippen bieten eine vollständige Abdeckung des Basisrohrs für den Schutz vor maritimer oder industrieller Korrosion.
- Eingebettete (G-Rippen)-Typen behalten den thermischen Kontakt bei hohen Betriebstemperaturen bis zu 400 °C bei.
- Auswahl der Rohr-zu-Rohrplatten-Verbindung: Hochdruck- oder tödliche Flüssigkeitsanwendungen erfordern fest verschweißte Rohrverbindungen, gefolgt von einer Eindringprüfung (PT) und hydrostatischen Prüfung anstelle einer einfachen mechanischen Erweiterung.
- Management der thermischen Ausdehnung: Stellen Sie sicher, dass die Kopfstützen Gleitverschraubungsanordnungen enthalten, um die thermische Differenzwachstum ($\Delta T$) über die Rohrstränge zu berücksichtigen.
Technisches Angebot anfordern
Suchen Sie ein kundenspezifisches Luftgekühlter Wärmetauscher-Rohrbündel, hochwertige Nahtlose Edelstahlrohre oder präzise Wärmetauscher-Rohrplatten-Fertigungen? Kontaktieren Sie noch heute das Ingenieurteam der Yuhong Group:
