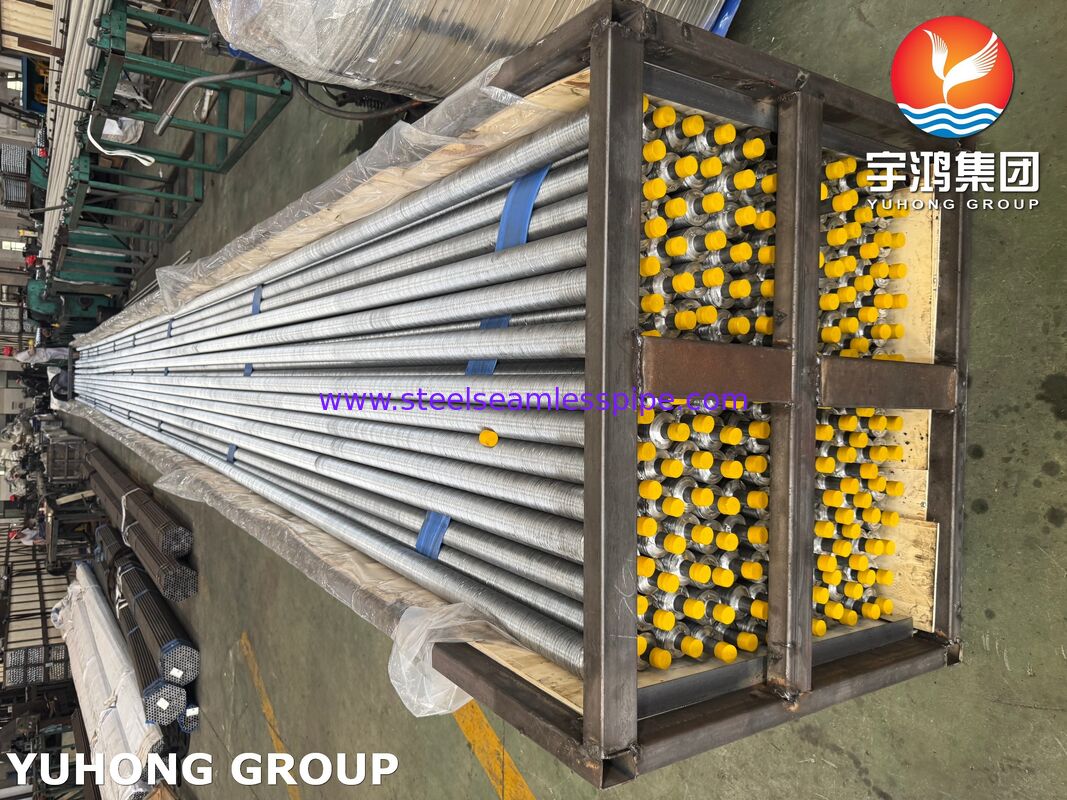

KL-Rippenrohre für luftgekühlte Wärmetauscher – ASME SA179 Kohlenstoffstahlrohre
Produktübersicht
KL-Rippenrohre aus ASME SA179-Material sind weit verbreitete Wärmeübertragungskomponenten, die für luftgekühlte Wärmetauscher (ACHE), industrielle Kühler, Kondensatoren und Prozesswärmetauscher ausgelegt sind. Das Produkt kombiniert ein nahtloses, kaltgezogenes kohlenstoffarmes Stahlrohr ASME SA179-Basisrohr mit einer L-Fuß-Rippe aus Aluminium, die mechanisch auf einer speziell gerändelten Rohroberfläche verriegelt ist.
Der KL-Rippenprozess erzeugt eine stärkere mechanische Verbindung zwischen Rohr und Rippe im Vergleich zu herkömmlichen L-Rippenrohren. Die gerändelte Rohroberfläche erhöht den Kontaktdruck und verbessert die Rippenstabilität, wodurch KL-Rippenrohre für Anwendungen mit thermischen Zyklen, Vibrationen und kontinuierlichem Außenbetrieb entwickeln.
ASME SA179 KL-Rippenrohre werden häufig für Raffinerien, petrochemische Anlagen, Erdgasbetriebe, Energieerzeugungssysteme, HVAC-Geräte und industrielle Kühleinheiten ausgewählt, bei denen eine effiziente luftseitige Wärmeübertragung und eine zuverlässige Langzeitperformance erforderlich sind.
Hauptmerkmale und Vorteile
Verbesserte mechanische Rippenbindung
Das KL-Rippendesign nutzt:
- Präzisionsrillung auf der Rohroberfläche
- Spiralförmig gewickeltes L-förmiges Aluminium-Rippenband
- Mechanische Verriegelung zwischen Rippenfuß und Rohr
Diese Struktur bietet eine verbesserte Beständigkeit gegen Rippenlockerung, die durch Temperaturschwankungen und Geräteerschütterungen verursacht wird.
Hohe Wärmeübertragungseffizienz
Die erweiterte Rippenoberfläche vergrößert die externe Wärmeübertragungsfläche, wodurch luftgekühlte Wärmetauscher eine höhere thermische Leistung bei reduziertem Geräte-Footprint erzielen können.
Hervorragende Umformbarkeit des ASME SA179-Rohrs
ASME SA179 kohlenstoffarme Stahlrohre bieten:
- Hervorragende Duktilität für Rippenarbeiten
- Gleichmäßige Wandstärke
- Zuverlässige mechanische Festigkeit
- Gute Wärmeleitfähigkeit
- Stabile Leistung im Wärmetauschereinsatz
Kostengünstige Wärmeübertragungslösung
KL-Rippenrohre bieten ein Gleichgewicht zwischen Leistung und Wirtschaftlichkeit und sind damit eines der bevorzugten Rippenrohrdesigns für luftgekühlte Anwendungen bei mittleren Temperaturen.
Hauptanwendungen
ASME SA179 KL-Rippenrohre werden häufig eingesetzt in:
Luftgekühlte Wärmetauscher (ACHE)
- Raffinerie-Luftkühler
- Petrochemische Prozesskühler
- Nachkühler für Gaskompressoren
- Erdgaskühlsysteme
- Kühleinheiten für chemische Prozesse
Kondensatoren und Wärmetauscher
- Kohlenwasserstoffkondensatoren
- Dampfkondensatoren
- Ölkühler
- Wärmetauscher für Schmieröl
- Bündel von Rohrbündelwärmetauschern
Industrielle Kühlsysteme
- Hilfskühlung in Kraftwerken
- Kondensatoreinheiten für HLK
- Kühlsysteme
- Abwärmerückgewinnungsgeräte
Gängige Spezifikationen und Größenbereiche
| Artikel |
Typische Spezifikation |
| Basisrohrmaterial |
ASME SA179 Nahtloses kaltgezogenes kohlenstoffarmes Stahl |
| Rippentyp |
KL-Typ (gerändelter L-Fuß-Spiralrippen) |
| Rippenmaterial |
Aluminium 1060 / Aluminium 1100 / Kupfer (optional) |
| Rohr-Außendurchmesser |
12,7 mm – 38,1 mm (1/2" – 1-1/2") |
| Rohrwandstärke |
1,0 mm – 3,5 mm |
| Rohrlänge |
3.000 mm – 18.000 mm |
| Rippenhöhe |
8 mm – 19 mm |
| Rippendicke |
0,25 mm – 0,50 mm |
| Rippenabstand |
1,5 mm – 3,5 mm (ca. 7–17 Rippen/Zoll) |
| Maximale Betriebstemperatur |
Typischerweise bis zu 250°C, abhängig vom Rippenmaterial und den Betriebsbedingungen |
Kundenspezifische KL-Rippenrohrabmessungen können nach Kundenzeichnungen, thermischen Auslegungsanforderungen und Spezifikationen des Wärmetauscherherstellers gefertigt werden.
ASME SA179 Chemische Zusammensetzung
ASME SA179 spezifiziert nahtlose, kaltgezogene kohlenstoffarme Stahlrohre für Rohrwärmetauscher, Kondensatoren und ähnliche Wärmeübertragungsgeräte.
Typische chemische Zusammensetzung:
| Element |
Anforderung |
| Kohlenstoff (C) |
0,06 – 0,18 % |
| Mangan (Mn) |
0,27 – 0,63 % |
| Phosphor (P) |
≤ 0,035 % |
| Schwefel (S) |
≤ 0,035 % |
Die kontrollierte kohlenstoffarme Zusammensetzung bietet eine ausgezeichnete Bearbeitbarkeit, Kaltumformbarkeit und Rissbeständigkeit während des KL-Rippenprozesses.
ASME SA179 Mechanische Eigenschaften
Typische mechanische Anforderungen:
| Eigenschaft |
Mindestanforderung |
| Zugfestigkeit |
325 MPa |
| Streckgrenze |
180 MPa |
| Dehnung |
35 % |
| Härte |
Maximal 72 HRB |
Diese mechanischen Eigenschaften stellen sicher, dass das Rohr Fertigungsprozessen standhält und während des Wärmetauscherbetriebs strukturelle Zuverlässigkeit aufweist.
Herstellungsprozess
1. Rohinspektion
ASME SA179 nahtlose Rohre werden geprüft auf:
- Chemische Zusammensetzung
- Genauigkeit des Außendurchmessers
- Wandstärke
- Oberflächenbeschaffenheit
- Geradheit
2. Rohrrillung
Die äußere Rohroberfläche wird mechanisch mit einem Rillmuster bearbeitet, um die Bindungsfläche zwischen Rohr und Rippe zu vergrößern.
3. Rippenwicklung
Ein L-förmiges Aluminium-Rippenband wird kontinuierlich um das gerillte Rohr gewickelt und bildet eine feste mechanische Verbindung.
4. Rippenpressung und Kalibrierung
Der Rippenfuß wird fest gegen die Rohroberfläche gedrückt, um die Kontaktqualität und die Wärmeübertragungseffizienz zu verbessern.
5. Endgültige Qualitätskontrolle
Fertige KL-Rippenrohre werden auf Maßhaltigkeit, Qualität der Rippenbefestigung und Oberflächenbeschaffenheit geprüft.
Prüf- und Testmethoden
Um die Einhaltung der ASME SA179-Anforderungen und Kundenspezifikationen zu gewährleisten, werden KL-Rippenrohre umfassend geprüft:
Basisrohrprüfung
- Analyse der chemischen Zusammensetzung mittels optischem Emissionsspektrometer
- Zugfestigkeitsprüfung
- Streckgrenzprüfung
- Dehnungsprüfung
- Härteprüfung
- Abflachungsprüfung
- Aufweitungsprüfung
- Hydrostatische Druckprüfung
- Wirbelstromprüfung
- Ultraschallprüfung (falls spezifiziert)
Prüfung des fertigen KL-Rippenrohrs

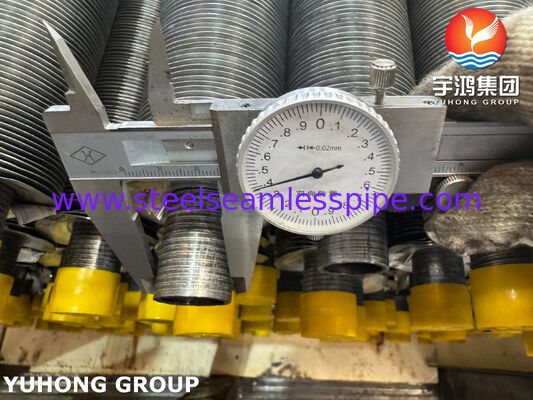

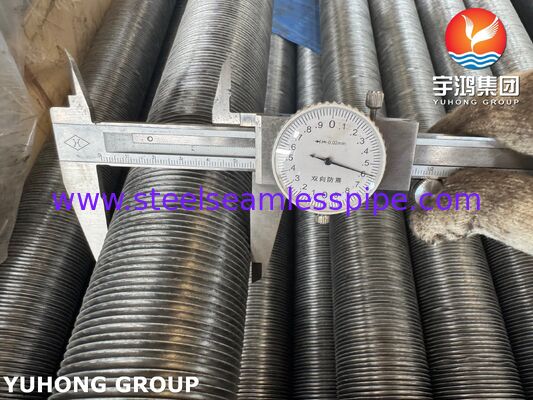

- Messung des Rohrdurchmessers
- Überprüfung der Rohrlänge
- Prüfung der Rippenhöhe
- Messung des Rippenabstands
- Prüfung der Rippendicke

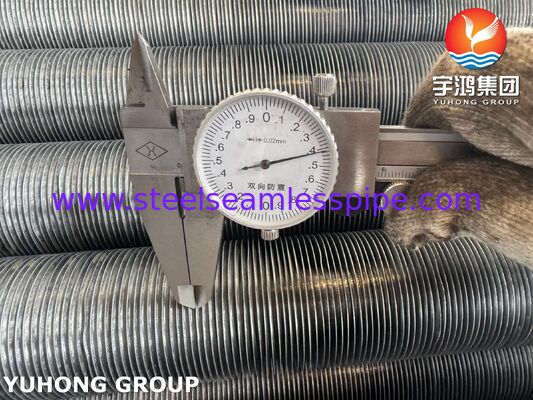

- Prüfung der Rippenbindung
- Geradheitsprüfung
- Visuelle Oberflächenprüfung
Qualitätsdokumente
Verfügbare Dokumentation umfasst:
- ASME SA179 Materialzertifikate
- EN 10204 3.1 Prüfzeugnisse
- Mechanische Prüfberichte
- Berichte über zerstörungsfreie Prüfungen
- Aufzeichnungen über Maßprüfungen
Belieferte Branchen
| Branche |
Typische Ausrüstung |
| Öl & Gas |
Luftkühler, Prozesskondensatoren |
| Petrochemie |
Gaskühler, Kohlenwasserstoffwärmetauscher |
| Chemische Verarbeitung |
Wärmerückgewinnungssysteme |
| Energieerzeugung |
Kühlanlagen |
| HLK & Kälte |
Kondensatoreinheiten |
| Industrielle Fertigung |
Prozesskühlsysteme |
Warum ASME SA179 KL-Rippenrohre wählen?
ASME SA179 KL-Rippenrohre bieten eine zuverlässige Lösung für luftgekühlte Wärmetauscheranwendungen, die effiziente Wärmeübertragung, sichere Rippenbefestigung und wirtschaftlichen Betrieb erfordern. Die Kombination aus einem hochwertigen nahtlosen Kohlenstoffstahlrohr und mechanisch verriegelten Aluminiumrippen liefert eine stabile Leistung in anspruchsvollen Industrieumgebungen.
Mit ausgezeichneter Herstellbarkeit, bewährter Wärmeübertragungsfähigkeit und breiter Anwendungsvielfalt bleiben KL-Rippenrohre eine bevorzugte Wahl für Ingenieure, die Luftkühler, Kondensatoren und industrielle Wärmetauschersysteme entwickeln.
