Eingebettete Flossenröhren für Luftkühlerkondensatoren (GOST 550-2020 + AL1060)
Produktübersicht
Eingebettete Flossenröhren für Luftkühlerkondensatorensind leistungsstarke Wärmeübertragungskomponenten, die fürLuftgekühlte Kondensatorsysteme (ACC)und großtechnische Kühlanwendungen.GOST 550-2020 Kohlenstoffstahl-Basisrohr kombiniert mit AL1060-Aluminium-Einbaufinnen, bieten diese Rohre eine ausgezeichnete Wärmeleitfähigkeit, mechanische Festigkeit und langfristige Korrosionsbeständigkeit.
Die eingebettete Flossenstruktur entsteht durch Bearbeitung spiraler Rillen in die Außenfläche des Stahlrohrs und durch festes Einbinden von Aluminiumflossen in die Rillen.Diese mechanische Bindemethode schafft eine dauerhafte Verbindung von Flosse zu Rohr, die eine effiziente Wärmeübertragung auch unter hohen Vibrationen, thermischen Zyklen und Betriebsbedingungen im Freien gewährleistet.
Diese Flossenröhren werden inKraftwerke, petrochemische Anlagen, Raffinerien, Erdgasverarbeitungsanlagen und industrielle Dampfkondensationsanlagen, bei denen eine zuverlässige Wärmeabstoßung und eine lange Lebensdauer unerlässlich sind.
Produktmerkmale und Vorteile
1. Hohe thermische Effizienz
Die Aluminiumflossen AL1060 bieten eine hervorragende Wärmeleitfähigkeit und erhöhen die äußere Wärmeübertragungsfläche im Vergleich zu nackten Rohren erheblich.Die erweiterte Oberfläche verbessert die Wärmeübertragungseffizienz an der Luftseite, wodurch kompakte Kondensatorkonstruktionen möglich sind.
2Starke mechanische Bindung zwischen Flosse und Rohr
Der eingebettete Fertigungsprozess schafft eine enge mechanische Verbindung zwischen der Aluminiumflosse und dem Stahlrohr, wodurch eine Lockerung der Flosse bei Temperaturschwankungen, Vibrationen,und langfristiger Betrieb.
3Ausgezeichnete Korrosionsbeständigkeit im Freien
Aluminiumflossen bilden natürlich eine schützende Oxidschicht, die gegen atmosphärische Korrosion beständig ist.Das Stahlrohr nach GOST 550-2020 bietet eine zuverlässige Drucktragfähigkeit für den Kondensatordienst.
4. Geeignet für harte Industrieumgebungen
Eingebettete Flossenröhren eignen sich besonders für luftgekühlte Kondensatoren, die
- Hohe Umgebungstemperaturen
- Staub und Industrieatmosphäre
- Kontinuierliche Vibration.
- Große Temperaturunterschiede
Herstellungsprozess
-
Vorbereitung des Grundrohrs
- GOST 550-2020 Kohlenstoffstahlrohre werden geprüft und die Oberfläche gereinigt.
- Die Rohrdimensionen und die Oberflächenqualität werden vor dem Finnen überprüft.
-
Maschinen für die Bearbeitung von Rillen
- Schraubschrauben werden auf der äußeren Oberfläche des Rohres präzise bearbeitet.
- Die Grubentiefe und -höhe werden kontrolliert, um eine ordnungsgemäße Einbettung der Aluminiumflossen sicherzustellen.
-
Aluminiumflossen eingebettet
- AL1060-Aluminiumstreifen werden unter kontrollierter Spannung in die Rillen gewickelt.
- Das Rohrmaterial wird mechanisch um die Flossenwurzel erweitert, um eine sichere Bindung zu erreichen.
-
Endbehandlung
- Abmessungskontrollen
- Prüfung der Oberflächenqualität
- Prüfung des hydraulischen Drucks
- Endgültige Qualitätsprüfung
Gemeinsame Spezifikation
| Artikel |
Spezifikationsbereich |
| Basisrohrmaterial |
GOST 550-2020 Kohlenstoffstahl |
| Flossenmaterial |
AL1060 Aluminium |
| Typ der Röhre |
Nahtlose Stahlröhre |
| Herstellungsart |
Eingebettete / gegrabenen L-Fuß mechanisch gebundene Flossenröhre |
| Rohr Außendurchmesser |
25.4 mm 76,2 mm |
| Rohrwandstärke |
20,0 mm 8,0 mm |
| Rohrlänge |
3,000 mm 18 000 mm |
| Flossenhöhe |
8 mm 20 mm |
| Flossendicke |
0.2 mm ️ 0,5 mm |
| Flossenhöhe |
2.0 mm 5,0 mm |
| Höchstbetriebstemperatur |
Bis etwa 300 °C (je nach Konstruktionsbedingungen) |
Die angepassten Abmessungen sind nach Zeichnungen des Kunden und den Anforderungen an die Kondensatorkonstruktion verfügbar.
Typische Anwendungen
mit einem Durchmesser von mehr als 0,01 mmGOST 550-2020 + AL1060 Materialiensind üblicherweise in
- Luftgekühlte Kondensatoren (ACC)
- Dampfturbinen-Kondensationssysteme
- Stromerzeugungsanlagen
- Kühlgeräte für petrochemische Prozesse
- Wärmerückgewinnungssysteme für Raffinerien
- Erdgasverarbeitungsanlagen
- Industrielle Kühlsysteme
- Großräumige Wärmetauschgeräte
Inspektions- und Prüfverfahren
Um die Zuverlässigkeit und die Einhaltung der Anforderungen an industrielle Wärmetauscher zu gewährleisten, werden eingebettete Flossenröhren umfassenden Prüfverfahren unterzogen.
1. Rohstoffinspektion
- Überprüfung der Materialbescheinigungen (MTC)
- Analyse der chemischen Zusammensetzung
- Prüfung der mechanischen Eigenschaften
- Abmessungskontrollen
2. Basisrohrprüfung
- Ultraschallprüfung (UT)
- Wirbelstromprüfung (ECT)
- Prüfung des hydraulischen Drucks
- Sichtliche Oberflächenüberprüfung
3. Fin Bond Qualitätsprüfung
- Prüfung der Flossen-Röhre-Bindung

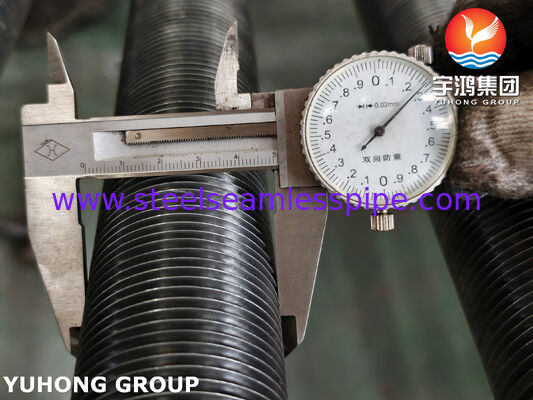

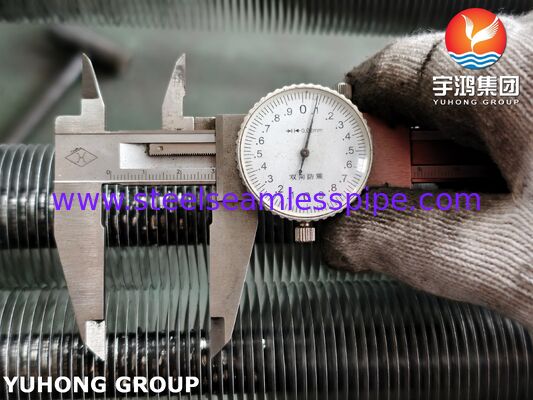

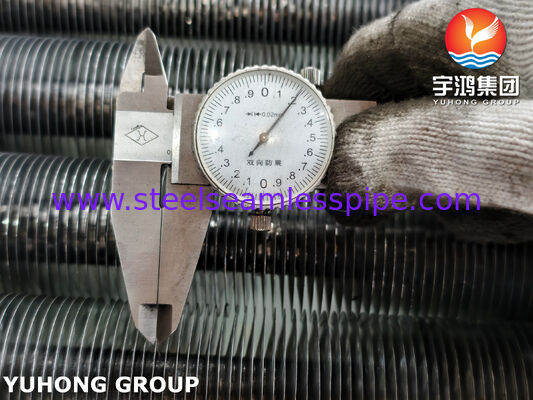

- Flossenhöhe und Abstandsmessung
- Überprüfung der Abziehkraft
- Inspektion von Oberflächenfehlern
4Abschlussprüfung
- Messung des Außendurchmessers
- Prüfung der Wanddicke
- Prüfung der Geradenheit der Rohre
- Überprüfung der Länge

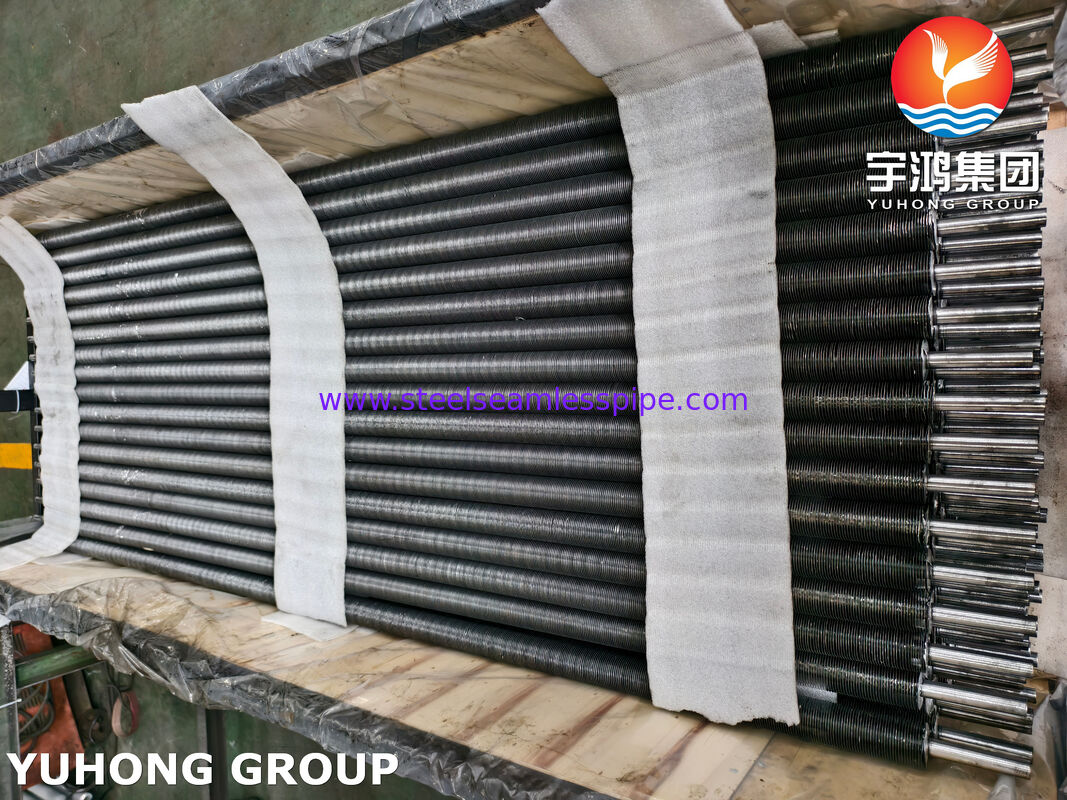

- Inspektion der Verpackungen
Chemische Zusammensetzung
GOST 550-2020 Basisrohr aus Kohlenstoffstahl (typisch)
| Elemente |
Typischer Gehalt (%) |
| Kohlenstoff (C) |
≤ 025 |
| Silizium (Si) |
0.17 ¢ 0.37 |
| Mangan (Mn) |
0.35 und 0.80 |
| Fosfor (P) |
≤ 0035 |
| Schwefel (S) |
≤ 0035 |
| Eisen (Fe) |
Ausgleichsbetrag |
Die chemische Zusammensetzung kann je nach vom Kunden angegebener spezifischer GOST-Stahlqualität variieren.
AL1060 Aluminium-Finnenmaterial
| Elemente |
Typischer Gehalt (%) |
| Aluminium (Al) |
≥ 99,60 |
| Silizium (Si) |
≤ 025 |
| Eisen (Fe) |
≤ 035 |
| Kupfer (Cu) |
≤ 005 |
| Mangan (Mn) |
≤ 003 |
| Magnesium (Mg) |
≤ 003 |
| Zink (Zn) |
≤ 005 |
Mechanische Eigenschaften
GOST 550-2020 Stahlrohr (typisch)
| Eigentum |
Anforderung |
| Zugfestigkeit |
370, 500 MPa |
| Leistungsstärke |
≥ 215 MPa |
| Verlängerung |
≥ 20% |
| Härte |
Gemäß den geltenden Anforderungen an die Qualität |
AL1060 Aluminium-Finnenmaterial
| Eigentum |
Typischer Wert |
| Zugfestigkeit |
70 MPa bis 130 MPa |
| Leistungsstärke |
20 80 MPa |
| Verlängerung |
≥ 20% |
| Dichte |
20,70 g/cm3 |
| Wärmeleitfähigkeit |
Um etwa 230 W/m·K |
Warum wählen Sie unsere eingebetteten Flossenröhren?
- Hergestellt nach internationalen Anforderungen der Wärmetauscherindustrie
- Zuverlässige Leistung von Stahlrohren nach GOST 550-2020
- Aluminiumflossen mit hoher Leitfähigkeit AL1060
- Starke mechanische Flossen-Rohr-Bindung
- geeignet für Luftgekühlte Kondensatoren mit hoher Kapazität
- Strenge Inspektion während der gesamten Herstellung
- Für EPC-Auftragnehmer und OEM-Wärmetauscherhersteller verfügbare individuelle Größen
