ASME SA336 F11 CL2 geschmiedete Chrom-Moly-Kanal-Abdeckungsflansche für den Hochtemperatur-Wasserstoff-/Dampfdienst

ASME SA336 F11 CL2 Kanal-Abdeckung Flansche

Entwerfen Sie ein thermisches System für starken Wasserstoff-Service, oder ersetzen Sie einen undichten Motorhaube Flansch auf einem Hochdruck-Dampferzeuger?Die langfristige Strukturintegrität bei erhöhten Temperaturen erfordert eine fortschrittliche Schmiedmetallurgie..

Yuhong Group Co., Ltd.Ingenieure und Hersteller von PräzisionsbearbeitungenASME SA336 F11 Klasse 2 (SA336 F11 CL2) geschmiedete Flansche aus ChrommolylegierungAls kritische äußere Druckbehältekomponenten für RohrwärmetauscherUnsere Schwerwand-Kanal-Abdeckungsflansche (Hobnet-Flansche) bieten eine zuverlässige undichtdichte Dichtung und einen einfachen Zugang zu Rohrbündeln während der Routine-Wartungsarbeiten.

In der schweren Verarbeitungsindustrie400 Grad und 550 GradDer Standard-Kohlenstoffstahl leidet unter Festigkeitszerstörung und Kriechen.

• Außergewöhnliche Kriech- und Wasserstoffbeständigkeit:The deliberate addition of Chromium and Molybdenum provides superior high-temperature tensile strength and guards against high-temperature hydrogen attack (HTHA) in refinery hydrotreating and hydrocracking loops.

• Klasse 2 Gehärteter Festigkeit:Die Wärmebehandlung der Klasse 2 bietet höhere mechanische Eigenschaften als die Klasse 1, mit einer Mindestziehfestigkeit von 515 MPa und einer Mindestziehfestigkeit von 310 MPa.so dass dünnere, aber sicherere Druckbehälterwandprofile unter hohem Druck (über 50 bar) möglich sind.

• Integrität von Schmiedebauten:Unsere schwerweren Blöcke werden aus festen Billen geschmiedet, um eine dichte, einheitliche Kornstruktur zu gewährleisten.Gewährleistung der uneingeschränkten Einhaltung der Anforderungen der Abschnitte III und VIII der ASME.

• CNC-Flanz-Gesichtspräzision:Die Dichtungsflächen werden bis zu präzisen Oberflächenbeschichtungen bearbeitet, typischerweise 125-250 RMS für Spiralverschlüsse oder glänzend glatte Oberflächen für Ring-Type Joint (RTJ) -Metallverschlüsse.

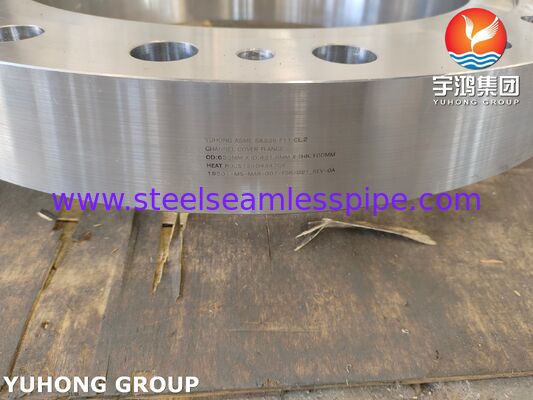

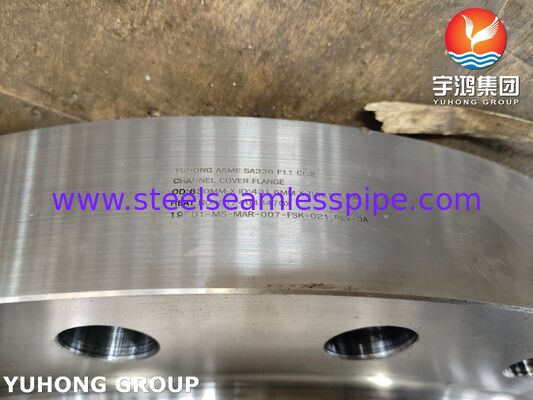

Jede geschmiedete Chrom-Moly-Flanze der Yuhong Group wird zu 100% getestet und mit ihrer einzigartigen Wärmenummer und ihrem Materialcode für vollständige Rückverfolgbarkeit versehen.

• Materialstandard:ASME SA336 Klasse F11 Klasse 2 / ASTM A336 F11 CL2 (UNS K11572)

• Ausbaustandards für Wechselstücke:Vollständig konform mit TEMA-Klasse R (Raffinerie), Klasse B und Klasse C

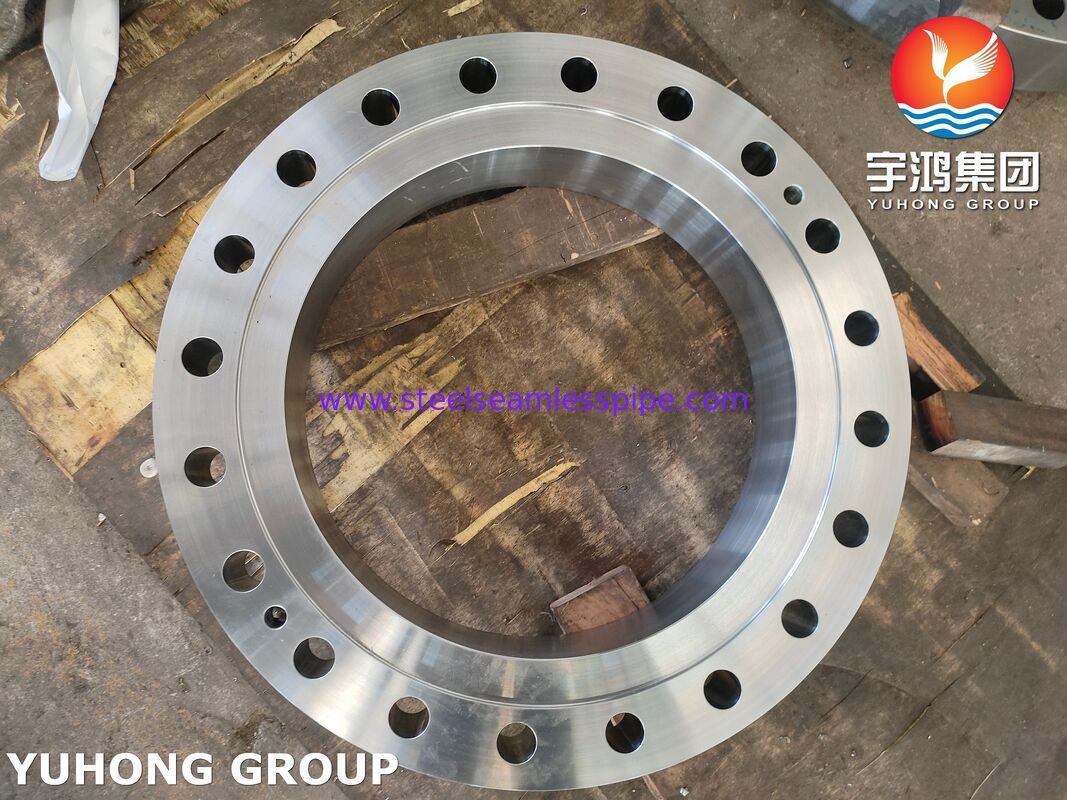

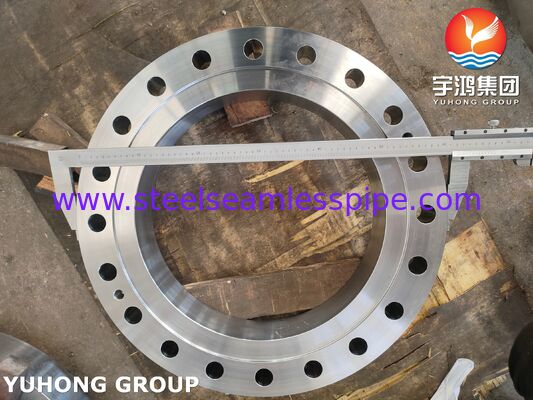

• Standardmaße angezeigt:Außendurchmesser (OD) 630 mm, Inndurchmesser (ID) 431,6 mm, Fertigdicke 100 mm

• Flanschprofile:Erhöhtes Gesicht (RF), Ringgelenk (RTJ), Zunge und Rille (T&G), flaches Gesicht (FF)

• Qualitätskontrolle und Prüfung:100% Ultraschallprüfung (UT), Flüssigkeitsdurchdringungsprüfung (PT), Positive Materialidentifizierung (PMI) und Dimensionsprüfung

• Bereitgestellte Unterlagen:EN 10204 3.1 Prüfbescheinigung (MTC), NDT-Berichte, Schmiedungsdiagramme

Um kostspielige Abmessungsunterschiede oder Installationsverzögerungen während eines Werksstillstands zu vermeiden, überprüfen Sie bitte diese technischen Parameter, bevor Sie Ihre Bestellung abschließen:

1. Zusammenspielung des Profils der Dichtungssitze:Stellen Sie sicher, dass das Flanschgesichtsmuster (RF-Ziegelung vs. RTJ-Oval/oktagonale Rille) mit Ihrem vorhandenen Kanalkörper und Ihrem Dichtungsstil übereinstimmt.

2. Boltkreisdurchmesser (BCD):Überprüfen Sie zweimal die Gesamtzahl der Schraubenlöcher, die Durchmesser der Löcher und den Durchmesser des Schlagkreises, um eine perfekte Ausrichtung der Schrauben während des Drehmoments zu gewährleisten.

3. Rückverfolgbarkeitsstandards:Für den Einsatz von Schwerchemikalien und Raffinerien sollten Sie sicherstellen, dass für Ihre Beschaffung festgestempelte Materialwärmenummern und optionale Inspektionen durch Dritte (SGS, BV, TUV) erforderlich sind.

Die Yuhong-Gruppe bietet einen flexiblen Lieferumfang, der nur Komponenten-Ersatzteile oder voll integrierte Wärmetauschersysteme umfasst:

• Zusammensetzende Legierungsschläuche:Nahtlose Rohre aus Chrommoly (ASME SA213 T11 / T22), nahtlose Rohre aus Edelstahl und Rohre aus Nickellegierungen.

• Innenhardware:Präzisionsbohrte Rohrplatten, segmentierte Baffle-Platten, Bindestangen und Abstandsschalter aus Kohlenstoffstahl.

• Verbindungsstücke und Dichtungen:Hochtemperatur-Stiftbolzen (SA193 B7 / B16), schwere Hexmuttern (SA194 2H) und kundenspezifische Spiralverschlüsse.

Schicken Sie Ihre PDF-Blaupausen, CAD-Dateien oder Dimensionaldatenblätter direkt an unsere weltweite Vertriebstechnik-Abteilung:

- Ich weiß.E-Mail: Ich bin nicht derjenige, der dir das sagen will.

Bitte fügen Sie Folgendes hinzu, um ein schnelles Zitat zu erhalten:

• Flansche Außendurchmesser (OD), Inndurchmesser (ID) und Enddicke.

• Durchmesser des Schraubkreises (BCD), Bohrlochgröße und Gesamtlochzahl.

• bevorzugter Gesichtstyp (RF oder RTJ) und Zielbetriebstemperatur/ -druck.

Unser technisches Verkaufsteam wird Ihnen innerhalb von 48 Stunden einen umfassenden Geschäftsvorschlag und eine technische Skizze liefern.
