Präzisionsgefertigte Rohrplatten aus Edelstahl ASME SA240 304
Suchen Sie nach einer kostengünstigen, korrosionsbeständigen Lösung für ein thermisches System ohne Meerwasser? Für leichte bis mittelschwere Industrieanwendungen ist die Wahl eines gewalzten Blechrohrbodens gegenüber einem teuren Schmiedeteil die intelligenteste Möglichkeit, Ihr Ausrüstungsbudget zu optimieren.
Yuhong Group Co., Ltd.ist auf die Herstellung präzisionsgebohrter Werkstücke spezialisiertASME SA240 304 (SA240 Typ 304) Plattenrohrplatten aus Edelstahl. Als zentraler struktureller Anker in Rohrbündelwärmetauschern bieten unsere gewalzten Plattenrohrböden stabile mechanische Eigenschaften, hervorragende Desinfektion und zuverlässige Rohr-zu-Rohrboden-Dichtungsleistung für die Hauptverarbeitungsindustrie weltweit.
Technische Highlights: Warum Walzblech (SA240) den Wert steigert
Für moderate Wärmezyklen unter Verwendung zertifizierterWalzblech ASME SA240 Grade 304Im Vergleich zu geschmiedeten Rohlingen nach ASTM A182 werden die Materialvorlaufzeiten und die Vorabbeschaffungskosten erheblich verkürzt.
[Strukturelle Wahl basierend auf technischen Parametern] ├── ASME SA240 304-Platte: Am besten für Dicke ≤75 mm, Druck ≤30 bar (sehr kosteneffektiv) └── ASTM A182 F304 Schmieden: Erforderlich für große Wandstärken, hohen Druck und extreme Temperaturwechsel
-
Wirtschaftliche Korrosionsbeständigkeit:Austenitischer Edelstahl der Güteklasse 304 bietet eine hervorragende Beständigkeit gegen organische Säuren, Trinkwasser, Dampf und saubere Flüssigkeiten in Lebensmittelqualität (Äquivalentzahl für Lochfraßbeständigkeit,PREN≈19.
-

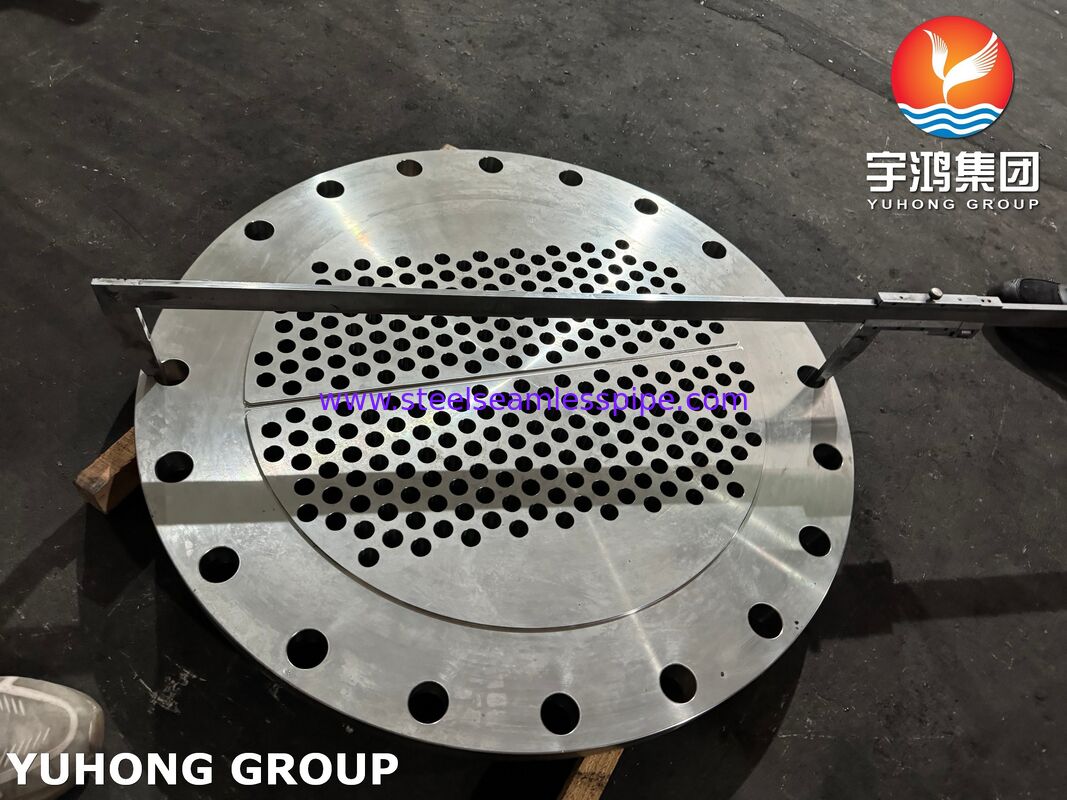

CNC-Präzisions-Mikrobohren:Jedes Rohrloch wird durch automatisiertes Mehrspindel-CNC-Bohren ausgeführt, um Mikrotoleranzen von zu erreichen+0,05 / -0,00 mm, verhindert Bypass-Leckagen und gewährleistet einen nahtlosen Sitz für nahtlose Edelstahlrohre.
-
Ringförmige Dehnungsnuten:Mit 2 oder 3 Präzisionsnuten pro Loch bearbeitet, um die mechanische Auszugsfestigkeit kaltgezogener Rohre während der hydraulischen Expansionsphase (Walzen) zu maximieren.
Technische Spezifikationen und Betriebsgrenzwerte

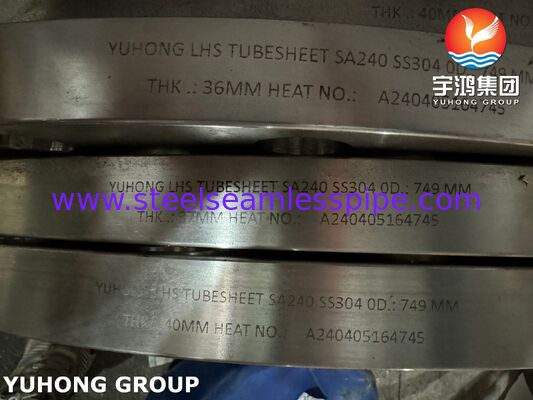

Jeder Plattenrohrboden wird mit einem zertifizierten Zertifikat geliefertEN 10204 3.1 Werksprüfzertifikat (MTC)Gewährleistung der chemischen und mechanischen Konformität der Rohstoffe.
| Technischer Parameter |
Technische Spezifikation / Wert |
| Materialspezifikationen |
ASME SA240 Typ 304 / ASTM A240 Klasse 304 (SS304) |
| TEMA-Kurse |
Vollständig konform mit TEMA Klasse C (kommerziell) und Klasse B (chemisch) |
| Maximale empfohlene Dicke |
≤75 mm (Für optimale volumetrische Integrität in Plattenform) |
| Max. Auslegungsdruckgrenze |
≤30bar(~435 psi) rohrseitiger Druck |
| Rohrendenbearbeitung |
Präzise gerillt zum Rollen; optionales Dicht-/Festschweißen |
| Qualitätsdokumentation |
100 % Maßberichte, PMI-Tests, Oberflächenrauheitsprüfungen |
Metallurgie-Auswahlmatrix: SA240 304 vs. SA240 316L
| Betriebsfaktor |
SA240 Typ 304 Rohrboden |
SA240 Typ 316L Rohrboden |
| Legierungs-Highlights |
18 % Cr – 8 % NiGrundlinie |
Enthält2-3 % Mo(Molybdän) |
| Chloridkorrosion |
Mäßiger Widerstand |
Hervorragende Beständigkeit gegen Lochfraß und Spaltkorrosion |
| Rohstoffkosten |
Basislinie (am wirtschaftlichsten) |
~ 20 % - 30 %Höhere Materialprämie |
| Einschränkung |
Vermeiden Sie die Verwendung in Brackwasser oder rohem Meerwasser |
Beschränken Sie sich auf<500 ppmChloridkonzentrationen |
| Target Fluid Services |
Dampf, HVAC-Kreisläufe, WFI, reine Lösungsmittel |
Kühlturmwasser, flüchtige organische Verbindungen |
💡Technische Faustregel:Beim Entwurf von Standard-HVAC-Konvertern, CIP-Heizgeräten (Clean-in-Place) oder ReinwasserkreisläufenSA240 304 Platteliefert das ultimative Gleichgewicht zwischen Leistung und Rohstoffbudget.
Mainstream-Industrieanwendungen
-
Lebensmittel- und Getränkeverarbeitung:Pasteurisierungssysteme, Saft-/Sirupkühler und Sanitäranlagen für Molkereien.
-
Pharmazeutik und Biotechnologie:Kühlkreisläufe für Wasser zur Injektion (WFI) und Verteilersysteme für hochreines Wasser.
-
HVAC und Fernwärme:Dampf-Wasser-Konverter und Warmwassererzeuger für Gewerbegebäude.
-
Kraftwerkshilfsmittel:Vorwärmer für demineralisiertes Wasser und Kühlsysteme für Turbinenschmieröl.
Technische Checkliste zur Vermeidung von Fehlanpassungen der Kernrohrbündel
Beim Austausch eines verschmutzten oder undichten Rohrbodens eines Wärmetauschers ist die Vermeidung struktureller Unstimmigkeiten von entscheidender Bedeutung. Bitte vergleichen Sie diese Punkte vor der Bestellung:
-
Überprüfen Sie den Rohrabstand und das Muster:Bestätigen Sie, ob Ihr Layout ein dreieckiges (30°/60°) Anordnung für hohe Wärmeübertragung oder eine quadratische (90°) Muster, um die mechanische Reinigung des Außenrohrs zu erleichtern.
-
Konfiguration der Dichtungsoberfläche:Geben Sie das Dichtungsprofil an – Flat Face (FF), Raised Face (RF) oder Nut & Nut – passend zu Ihren Anforderungen an spiralgewickelte oder metallummantelte Dichtungen.
-
Überprüfung der Schallwandausrichtung:Stellen Sie sicher, dass die Durchgangstrennlinien und die Muster der strukturellen Spurstangenschrauben perfekt zu Ihrem Kanal- oder Motorhaubenlayout passen.
Komplettversorgung für kundenspezifische Austauscher-Einbauten aus einer Hand
Die Yuhong Group ist ein globaler Hersteller sowohl von Einzelkomponenten als auch von vollintegrierten UnternehmenWärmetauscherrohrbündel:
-
Wärmetauscherrohre:Passende nahtlose Edelstahlrohre (304/304L/316L), auf Länge zugeschnitten und mit Endvorbereitung versehen.
-
Erweiterte Oberflächen:Aluminium-Rippenrohre (Rippenrohre) für industrielle Luftkühler.
-
Interne Hardware:Bearbeitete Segmentleitbleche, Zugstangen, Abstandshalter aus Kohlenstoffstahl und kundenspezifische Dichtungen.
Fordern Sie ein schnelles technisches 48-Stunden-Angebot an
Beschleunigen Sie Ihre Wartungsdurchlaufzeit. Senden Sie Ihre PDF-Layouts, CAD-Dateien oder physischen Maßskizzen direkt an unseren Engineering Desk:
📧E-Mail: jimmy@steelseamlesspipe.com
Um Ihr Angebot zu beschleunigen, geben Sie bitte Folgendes an:
-
Außendurchmesser (OD) des Rohrbodens und Dicke der fertigen Platte.
-
Gesamtzahl der Rohrlöcher, Anordnungsmuster und Rohraußendurchmesser.
-
Geschätzte Betriebsflüssigkeitstemperatur und Auslegungsdrücke.
Unser technisches Vertriebsteam liefert innerhalb von 48 Stunden einen umfassenden kommerziellen Kostenvoranschlag und eine Dimensionsvalidierung.
