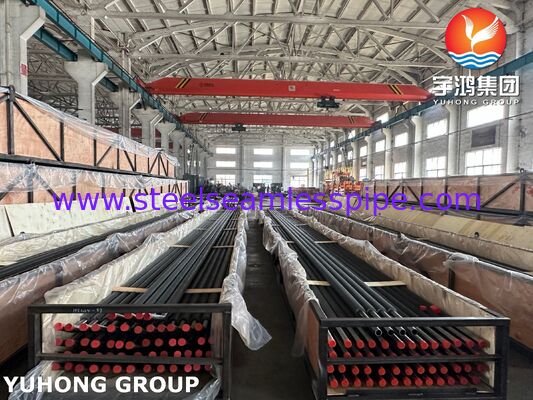

ASTM SA213 T22 Gewürzflossenröhrenhersteller
Produktübersicht
ASTM SA213 T22 gezackte Flossenröhren sind erstklassige Wärmeübertragungskomponenten, die für Hochtemperatur- und Hochdruckbetriebsumgebungen entwickelt wurden.Hergestellt aus nahtlosen Rohren aus ASTM SA213 der Klasse T22 aus ferritischer Legierung und mit kontinuierlich geschweißten gezackten Flossen, sind diese Rohre in Kesseln, Ökonomisatoren, Luftheizungen, Abwärmerückgewinnungseinheiten, petrochemischen Anlagen und Stromerzeugungsanlagen weit verbreitet.
Die gezackten Flossen verbessern die thermische Leistung, indem sie die Grenzschicht der fließenden Gase stören, eine erhöhte Turbulenz erzeugen und die Effizienz der konvektiven Wärmeübertragung verbessern.Kombiniert mit der hervorragenden Kriechfestigkeit und Oxidationsfestigkeit von ASTM SA213 T22 Legierungsstahl, bieten diese Flossenröhren einen zuverlässigen, langfristigen Betrieb in anspruchsvollen industriellen Anwendungen.
Was sind zerknitterte Flossenröhren?

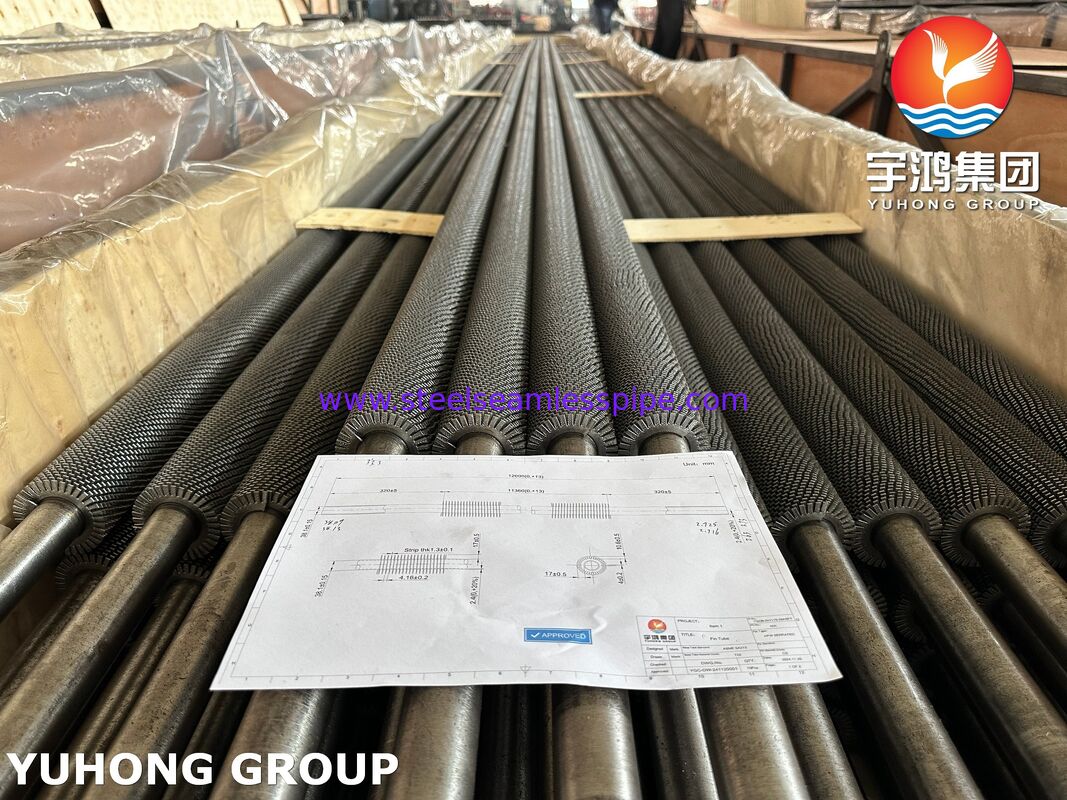

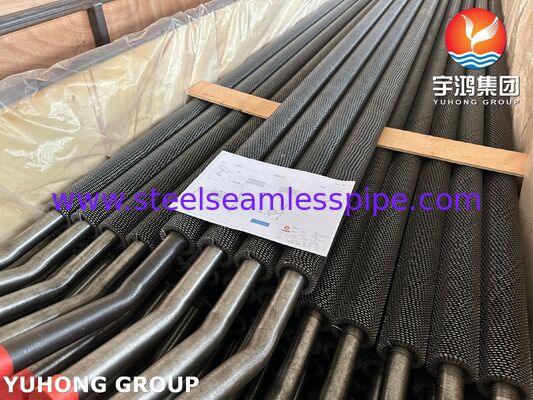

Zernflossenröhrchen werden hergestellt, indem speziell eingeschnitten (zernflossen) Flossen in einem durchgehenden spiralförmigen Muster an der Außenseite eines Rohres geschweißt werden.Das segmentierte Flossenprofil erhöht die Turbulenz des Luftstroms und reduziert gleichzeitig den Wärmewiderstand über die Flossenoberfläche.
Verglichen mit einfachen massivflossenen Rohren bieten zerknitterte Flossenröhren:
- Höhere Wärmeübertragungskoeffizienten
- Verbesserte thermische Effizienz auf der Gasseite
- Bessere Leistung unter Verunreinigungsbedingungen
- Verringerte Anforderungen an die Größe der Ausrüstung
- Niedrigere Gesamtbetriebskosten
- Verbesserte Wärmerückgewinnungswirksamkeit
Für Hochtemperaturwärmerückgewinnungssysteme ist ASTM SA213 T22 aufgrund seiner hervorragenden Festigkeitsbindung und Korrosionsbeständigkeit eines der am weitesten verbreiteten Materialien.
Wesentliche Merkmale
Ausgezeichnete Hochtemperaturfestigkeit
Die Zusammensetzung aus Chrom-Molybdän-Legierung bietet eine hervorragende Kriechfestigkeit und mechanische Stabilität bei erhöhten Betriebstemperaturen.
Verbesserte Wärmeübertragungsleistung
Gezackte Flossen erzeugen kontrollierte Turbulenzen und erhöhen die Wärmeübertragungsrate im Vergleich zu herkömmlichen festen Flossen.
Überlegene Schweißintegrität
Das Hochfrequenz-Widerstandsschweißen sorgt für eine kontinuierliche metallurgische Verbindung zwischen Flosse und Rohr und minimiert den thermischen Kontaktwiderstand.
Oxidations- und Skalierungsbeständigkeit
Der Chromgehalt verbessert die Beständigkeit gegen Oxidation und Schuppenbildung in hochtemperaturen Rauchgasumgebungen.
Lange Lebensdauer
Konzipiert für den Dauerbetrieb in schweren industriellen Verfahren, bei denen Zuverlässigkeit und thermische Effizienz von entscheidender Bedeutung sind.
Flexible Gestaltungsmöglichkeiten
Erhältlich in maßgeschneiderten Abmessungen, Flossenkonfigurationen und Materialkombinationen, die den spezifischen Prozessanforderungen entsprechen.
Typische Anwendungen
ASTM SA213 T22 Zernflossenröhrchen werden üblicherweise in:
- Heizkörper
- Luftvorwärmer
- Heizrückgewinnungsdampferzeuger (HRSG)
- Abwärmerückgewinnungssysteme
- Heizgeräte für Raffinerienprozesse
- Petrochemische Öfen
- Wärmetauscher von Kraftwerken
- Heizölheizungen
- Industrieabgasrückgewinnungseinheiten
- Prozessgaskühlgeräte
Standardausstattung
| Parameter |
Standardbereich |
| Basisrohrmaterial |
ASTM SA213 T22 |
| Rohr Außendurchmesser |
190,05 mm 63,50 mm |
| Rohrwandstärke |
20,0 mm 8,0 mm |
| Rohrlänge |
bis zu 18 000 mm |
| Flossenmaterial |
Kohlenstoffstahl, Legierungsstahl, rostfreier Stahl |
| Flossendicke |
00,8 mm 2,0 mm |
| Flossenhöhe |
8 mm 25 mm |
| Flossenhöhe |
3 mm 12 mm |
| Flossendichte |
80 ¥ 330 Flossen/Meter |
| Flossenart |
mit einer Breite von mehr als 20 mm |
| Herstellungsmethode |
Hochfrequenz-Widerstandsschweißen (HFW) |
Die individuellen Abmessungen können nach Projektvorgaben und internationalen Normen hergestellt werden.
ASTM SA213 T22 Chemische Zusammensetzung
| Elemente |
Zusammensetzung (%) |
| Kohlenstoff (C) |
0.05 015 |
| Mangan (Mn) |
0.30 und 0.60 |
| Fosfor (P) |
≤ 0025 |
| Schwefel (S) |
≤ 0025 |
| Silizium (Si) |
≤ 050 |
| Chrom (Cr) |
1.90 ¢ 2.60 |
| Molybdän (Mo) |
0.87 113 |
Die Chrom- und Molybdänlegierungselemente tragen wesentlich zur Hochtemperaturfestigkeit, Oxidationsbeständigkeit und langfristigen Kriechfähigkeit bei.
ASTM SA213 T22 Mechanische Eigenschaften
| Eigentum |
Mindestwert |
| Zugfestigkeit |
415 MPa |
| Leistungsstärke |
205 MPa |
| Verlängerung |
30% |
| Härte |
Typischerweise ≤ 163 HB |
| Höchstempfohlene Betriebstemperatur |
Ungefähr 600°C |
Die mechanischen Eigenschaften können je nach Wärmebehandlungsbedingungen und Produktionsanforderungen variieren.
Herstellungsprozess
Unsere ASTM SA213 T22 Zernflossenröhren werden in einem kontrollierten Herstellungsprozess hergestellt:
- Inspektion der eingehenden Rohstoffe und Zertifizierungsprüfung.
- Präzisionsvorbereitung von ASTM SA213 T22 nahtlosen Rohren.
- Herstellung von gezackten Flossenstreifen nach den Konstruktionsvorgaben.
- Kontinuierliche spiralförmige Flossenwicklung.
- Hochfrequente Widerstandsschweißung von Flossen an der Rohroberfläche.
- Überwachung und Qualitätsprüfung der Schweißnaht.
- Abmessungskontrollen und Leistungsprüfungen.
- Oberflächenreinigung, Konservierung, Kennzeichnung und Verpackung.
Dieses Verfahren sorgt für eine starke Flossen-Rohr-Bindung und eine optimale Wärmeleitfähigkeit.
Inspektion und Qualitätssicherung
Jede Charge unterliegt umfassenden Prüf- und Inspektionsverfahren, um die Einhaltung der Kundenspezifikationen und der internationalen Standards sicherzustellen.
Überprüfung des Materials
- Überprüfung der Rohstoffbescheinigung
- Rückverfolgbarkeit der Wärmemenge
- Positive Materialidentifizierung (PMI) auf Anfrage

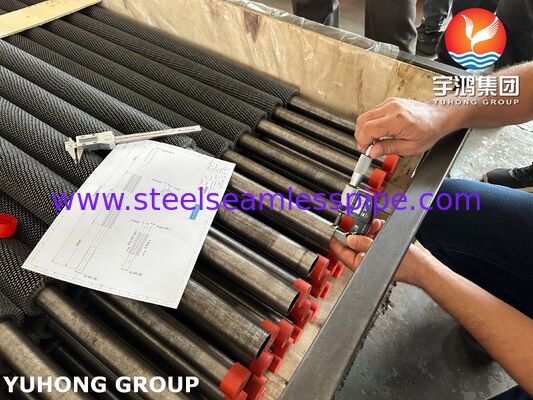

Dimensionelle Prüfung
- Messung des Außendurchmessers
- Überprüfung der Wanddicke
- Flossenhöhe
- Überprüfung der Flossenhöhe
- Überprüfung der Geradenheit der Rohre
- Prüfung der Längstoleranz
Mechanische Prüfung
- Zugversuch
- Härteprüfung
- Abflachungsprüfung
- Ausdehnungstest (falls zutreffend)
Nichtzerstörungsfähige Prüfung (NDT)
- Wirbelstromprüfung (ECT)
- Ultraschallprüfung (UT)
- Prüfung der Durchdringungsmittel für Farbstoffe (PT)
- Magnetische Partikelprüfung (MT) auf Anfrage
Prüfung der Schweißqualität
- Prüfung der Finnen-Rohr-Bindung
- Kontinuierliche Schweißüberwachung
- Prüfung der Unversehrtheit der Flossenbefestigung
Druckprüfung
- Hydrostatische Prüfung nach ASTM-Anforderungen, sofern angegeben.
Vorteile von ASTM SA213 T22 zernflossenen Rohren
- Erhöhte Außwärmeübertragungsfläche
- Verbesserte thermische Effizienz bei Gasanwendungen
- Ausgezeichnete Widerstandsfähigkeit gegen Kriechverformungen
- Verringerte Verunreinigung im Vergleich zu festen Flossenröhren
- Überlegene Leistung bei hohen Temperaturen
- geringerer Kraftstoffverbrauch durch verbesserte Wärmerückgewinnung
- Verringerte Ausrüstungsabdeckung
- Verlängerte Betriebsdauer
Verfügbare Unterlagen
Bei der Verbringung können folgende Unterlagen vorgelegt werden:
- EN 10204 3.1 Prüfbescheinigung für Werkstoffe
- Bericht über die chemische Analyse
- Mechanischer Prüfbericht
- Dimensionaler Prüfbericht
- Hydrostatischer Prüfbericht
- Bericht über den PMI (fakultativ)
- NDT Berichte
- Verpackungsliste
- Bescheinigung über die Konformität
Warum wählen Sie unsere ASTM SA213 T22 gezackten Flossenröhren?
Unsere zernförmigen Rohre sind so konzipiert, dass sie eine maximale thermische Effizienz erzielen und gleichzeitig eine außergewöhnliche Haltbarkeit unter strengen Betriebsbedingungen beibehalten.strenge Qualitätskontrolle, und vollständige Materialverfolgbarkeit, liefern wir Flossenrohrlösungen, die den anspruchsvollen Anforderungen der Stromerzeugung, der petrochemischen Verarbeitung, der Raffinerien,und industrielle Wärmerückgewinnungssysteme weltweit.
Egal, ob Ihr Projekt Standardmaße oder vollständig angepasste Flossenröhren erfordert, unsere ASTM SA213 T22 Zernflossenröhren liefern eine zuverlässige Wärmeübertragung,geringere Wartungskosten, und langfristigen Betriebswert.
