L-förmig gewickeltes Rippenrohr (ASME SA179-Stahlrohr mit AL1060-Aluminiumrippe)
Produktübersicht
Das gewickelte Rippenrohr vom Typ L ist eine kostengünstige und thermisch effiziente Wärmeübertragungslösung, die für luftgekühlte Wärmetauscher, Kondensatoren, Ölkühler und industrielle Kühlsysteme mit niedriger bis mittlerer Temperatur entwickelt wurde. Dieses Rippenrohr wird aus einem nahtlosen Kohlenstoffstahlrohr ASME SA179 und einem Rippenband aus hochreinem AL1060-Aluminium hergestellt und bietet eine erhebliche Vergrößerung der externen Wärmeübertragungsfläche bei gleichzeitig hervorragender mechanischer Zuverlässigkeit.
Die Rippe wird mechanisch zu einem „L“-Profil geformt und unter kontrollierter Spannung spiralförmig um die Rohroberfläche gewickelt. Der Fuß der Rippe umschließt das Rohr eng und sorgt so für einen kontinuierlichen Metall-zu-Metall-Kontakt, der eine effiziente Wärmeübertragung fördert. Darüber hinaus schützt der überlappende Rippenfuß die Rohroberfläche teilweise vor atmosphärischen Einflüssen und trägt so dazu bei, äußere Korrosion unter geeigneten Betriebsbedingungen zu reduzieren.
Aufgrund seiner wirtschaftlichen Konstruktion und bewährten Leistung bleibt das gewickelte Rippenrohr vom L-Typ eine der am häufigsten verwendeten Rippenrohrkonfigurationen in luftgekühlten Wärmeübertragungsgeräten.
Hauptmerkmale
- Hoher thermischer Wirkungsgrad durch vergrößerte Außenfläche.
- Hervorragende Wärmeleitfähigkeit durch das Aluminiumlamellenmaterial AL1060.
- Wirtschaftliches Design für große Wärmetauscherprojekte.
- Die Leichtbauweise reduziert das Gesamtgewicht der Ausrüstung.
- Der kontinuierliche Rippen-Rohr-Kontakt verbessert die Wärmeübertragungsleistung.
- Teilweiser Schutz der Rohroberfläche vor Umwelteinflüssen.
- Geeignet für niedrige und gemäßigte Betriebstemperaturen.
- Die einheitliche Lamellengeometrie gewährleistet eine konstante Leistung.
- Einfache Integration in verschiedene Wärmetauscherkonstruktionen.
- Erhältlich in kundenspezifischen Abmessungen und Lamellenkonfigurationen.
Herstellungsmethode
Gewickelte Rippenrohre vom L-Typ werden hergestellt, indem ein vorgeformter Aluminiumstreifen mechanisch um die Außenfläche des Basisrohrs gewickelt wird. Während des Rippenprozesses wird das Aluminiumband zu einem L-Profil geformt und der Rippenfuß wird unter Spannung fest umwickelt, um einen engen Kontakt mit der Rohrwand zu erreichen.
Im Gegensatz zu geschweißten Rippenrohren ist kein Hochtemperaturverbindungsprozess erforderlich, wodurch die ursprünglichen metallurgischen Eigenschaften sowohl des Stahlrohrs als auch der Aluminiumrippe erhalten bleiben.
Der Herstellungsprozess liefert:
- Konsistenter Flossenabstand
- Einheitliche Flossenhöhe
- Stabile Flossenbefestigung
- Hervorragende Maßhaltigkeit
- Zuverlässige thermische Leistung
- Glatte äußere Lamellenoberfläche
Typische Anwendungen
Luftgekühlte Wärmetauscher (ACHE)
Ideal für Kühlaufgaben bei niedrigen und mittleren Temperaturen in der Prozessindustrie, wo eine verbesserte luftseitige Wärmeübertragung erforderlich ist.
Dampfkondensatoren
Bietet eine vergrößerte Oberfläche für eine effiziente Kondensation und Wärmeableitung.
Ölkühlsysteme
Zur Kühlung geeignet:
- Schmieröle
- Hydrauliköle
- Kompressoröle
- Industrielle Prozessflüssigkeiten
HVAC- und Kühlgeräte
Weit verbreitet in gewerblichen und industriellen Kühlsystemen, die eine effiziente Wärmeableitung erfordern.
Industrielle Prozesskühlung
Angewendet in:
- Petrochemische Anlagen
- Chemische Verarbeitungsanlagen
- Kraftwerke zur Stromerzeugung
- Lebensmittelverarbeitende Industrie
- Produktionsbetriebe
Technische Standardspezifikationen
| Parameter |
Typischer Bereich |
| Basisrohrmaterial |
ASME SA179 Nahtloser Kohlenstoffstahl |
| Flossenmaterial |
AL1060 Aluminium |
| Rohraußendurchmesser |
15,88 mm – 50,8 mm (5/8" – 2") |
| Rohrwandstärke |
1,24 mm – 4,11 mm |
| Rohrlänge |
Bis 18.000 mm |
| Flossenhöhe |
7 mm – 16 mm |
| Flossendicke |
0,25 mm – 0,40 mm |
| Flossenneigung |
2,0 mm – 5,0 mm |
| Flossendichte |
5 – 13 Flossen pro Zoll (FPI) |
| Betriebstemperaturbereich |
Bis zu 150°C – 180°C |
| Flossentyp |
L-förmige Wundflosse |
| Herstellungsstandard |
Kundenspezifikation/Industriestandard |
Je nach Projektanforderungen können kundenspezifische Lamellengeometrien und Rohrabmessungen geliefert werden.
ASME SA179 Chemische Zusammensetzung des Rohrs
| Element |
Zusammensetzung (%) |
| Kohlenstoff (C) |
≤ 0,18 |
| Mangan (Mn) |
0,27 – 0,63 |
| Phosphor (P) |
≤ 0,035 |
| Schwefel (S) |
≤ 0,035 |
Die kohlenstoffarme Stahlzusammensetzung bietet eine hervorragende Wärmeleitfähigkeit, Formbarkeit und Schweißbarkeit und eignet sich daher für den Einsatz in Wärmetauschern.
ASME SA179 Mechanische Eigenschaften
| Eigentum |
Mindestwert |
| Zugfestigkeit |
325 MPa |
| Streckgrenze |
180 MPa |
| Verlängerung |
35 % |
| Härte |
Gemäß ASME-Anforderungen |
Diese Eigenschaften gewährleisten eine zuverlässige strukturelle Leistung unter normalen Betriebsbedingungen.
Chemische Zusammensetzung der Aluminiumlamelle AL1060
| Element |
Zusammensetzung (%) |
| Aluminium (Al) |
≥ 99,60 |
| Silizium (Si) |
≤ 0,25 |
| Eisen (Fe) |
≤ 0,35 |
| Kupfer (Cu) |
≤ 0,05 |
| Mangan (Mn) |
≤ 0,03 |
| Magnesium (Mg) |
≤ 0,03 |
| Zink (Zn) |
≤ 0,05 |
| Titan (Ti) |
≤ 0,03 |
Die hohe Reinheit des Aluminiums trägt zu einer außergewöhnlichen Wärmeleitfähigkeit und hervorragenden Rippenbildungseigenschaften bei.
Mechanische Eigenschaften von AL1060
| Eigentum |
Typischer Wert |
| Zugfestigkeit |
60 – 110 MPa |
| Streckgrenze |
≥ 20 MPa |
| Verlängerung |
≥ 20 % |
| Wärmeleitfähigkeit |
Ungefähr 230 W/m·K |
Diese Eigenschaften ermöglichen eine effiziente Wärmeübertragung bei gleichzeitiger Wahrung der Flexibilität während des Wickelprozesses.
Inspektion und Qualitätssicherung
Jedes gewickelte Rippenrohr vom L-Typ wird während der gesamten Herstellung strengen Prüfverfahren unterzogen, um die Produktkonsistenz und -zuverlässigkeit sicherzustellen.
Rohstoffinspektion
- Überprüfung des Mühlentestzertifikats
- Überprüfung der Materialrückverfolgbarkeit
- Validierung der chemischen Zusammensetzung
- PMI-Tests auf Anfrage verfügbar
Maßprüfung
- Messung des Rohraußendurchmessers
- Überprüfung der Wandstärke

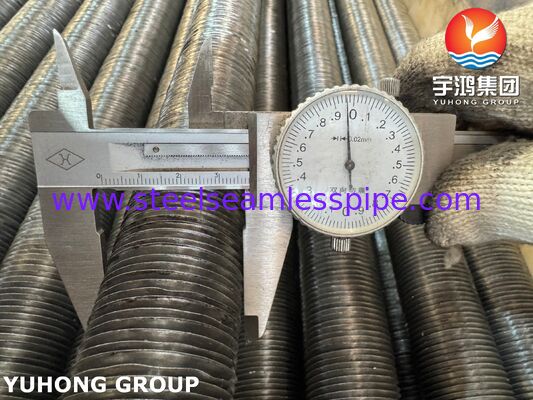

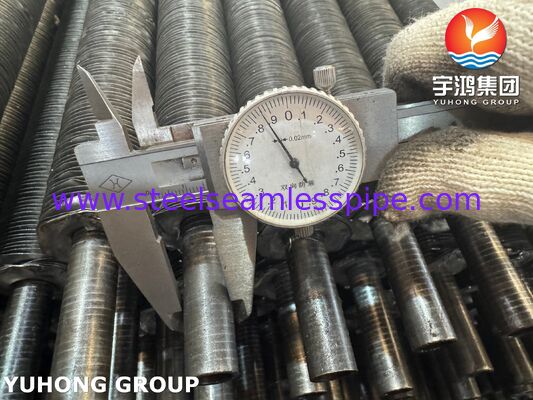

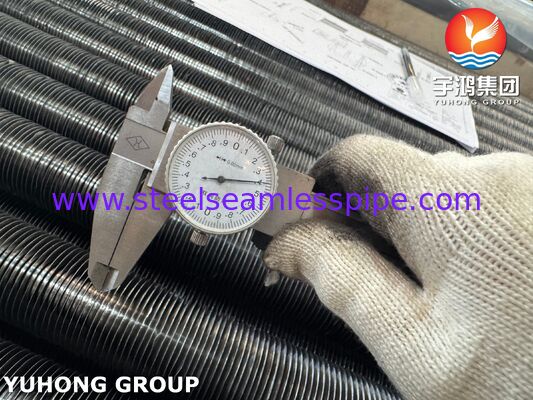

- Inspektion der Flossenhöhe
- Überprüfung der Flossenneigung

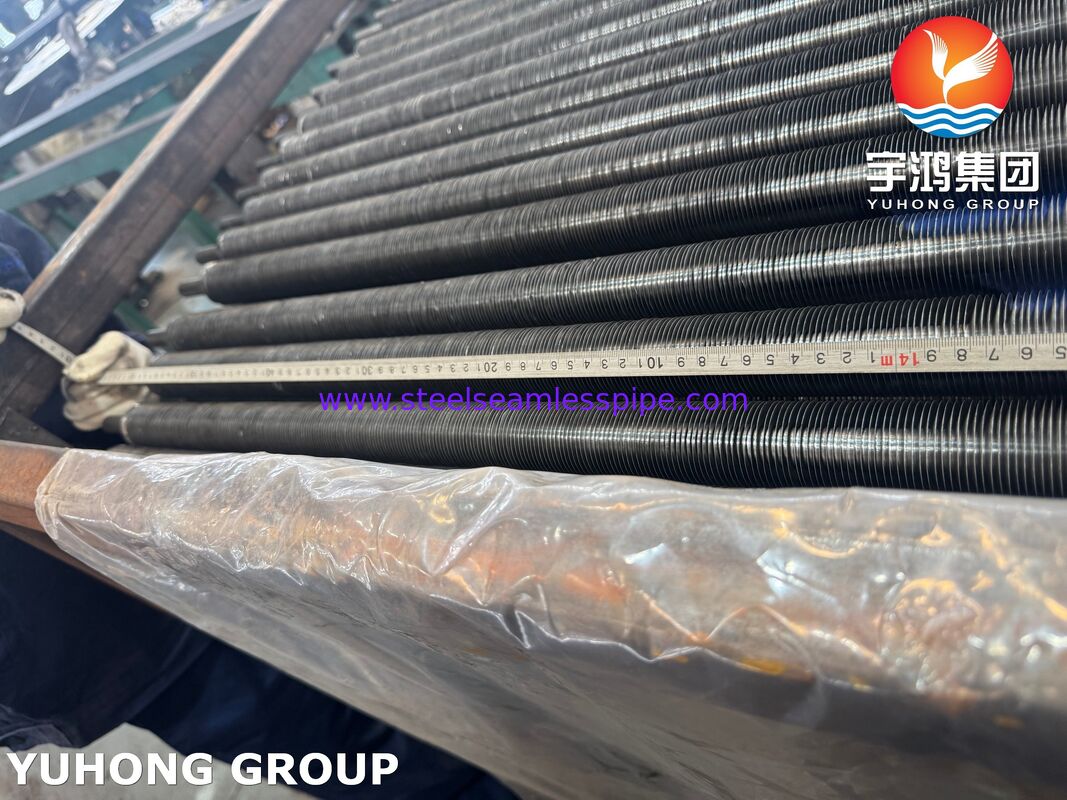

- Längentoleranzmessung
- Geradheitsprüfung
Mechanische Prüfung
- Zugversuch
- Abflachungstest
- Erweiterungstest
- Bewertung der Integrität der Rippenwicklung
Zerstörungsfreie Prüfung
- Wirbelstromprüfung
- Hydrostatische Druckprüfung
- Pneumatische Dichtheitsprüfung (falls angegeben)
- Inspektion von Oberflächenfehlern
Visuelle Untersuchung
- Prüfung der Flossengleichmäßigkeit
- Beurteilung der Oberflächenbeschaffenheit
- Überprüfung der Flossenbefestigung
- Verpackungsinspektion
Inspektion durch Dritte
Unabhängige Inspektionsdienste können über international anerkannte Agenturen wie SGS, TÜV, Bureau Veritas, Intertek und Lloyd's Register arrangiert werden.
Vorteile von gewickelten Rippenrohren vom Typ L
Im Vergleich zu blanken Rohren bieten gewickelte Rippenrohre vom L-Typ Folgendes:
- Deutlich größere Wärmeübertragungsfläche
- Verbesserte thermische Effizienz
- Reduzierter Platzbedarf des Wärmetauschers
- Niedrigere Gesamtkosten für die Ausrüstung
- Leichtbauweise
- Bewährte Zuverlässigkeit bei Tieftemperaturanwendungen
- Wirtschaftlicher Herstellungsprozess
Diese Vorteile machen gewickelte Rippenrohre vom L-Typ zu einer hervorragenden Wahl für Projekte, die eine kostengünstige Verbesserung der Wärmeübertragung erfordern.
Verpackung und Lieferung
Um Schäden an den Flossen während des Transports und der Lagerung zu vermeiden, werden die Produkte in einer Schutzverpackung in Exportqualität geliefert, darunter:
- Seetüchtige Holzkisten
- Bündel mit Stahlrahmen
- Schützende Abstandshalter
- Rohrendschutzkappen
- Maßgeschneiderte Projektverpackungslösungen
Alle Verpackungsmethoden sind so konzipiert, dass die Lamellengeometrie und die Produktqualität während des gesamten Versands und der Handhabung vor Ort erhalten bleiben.
