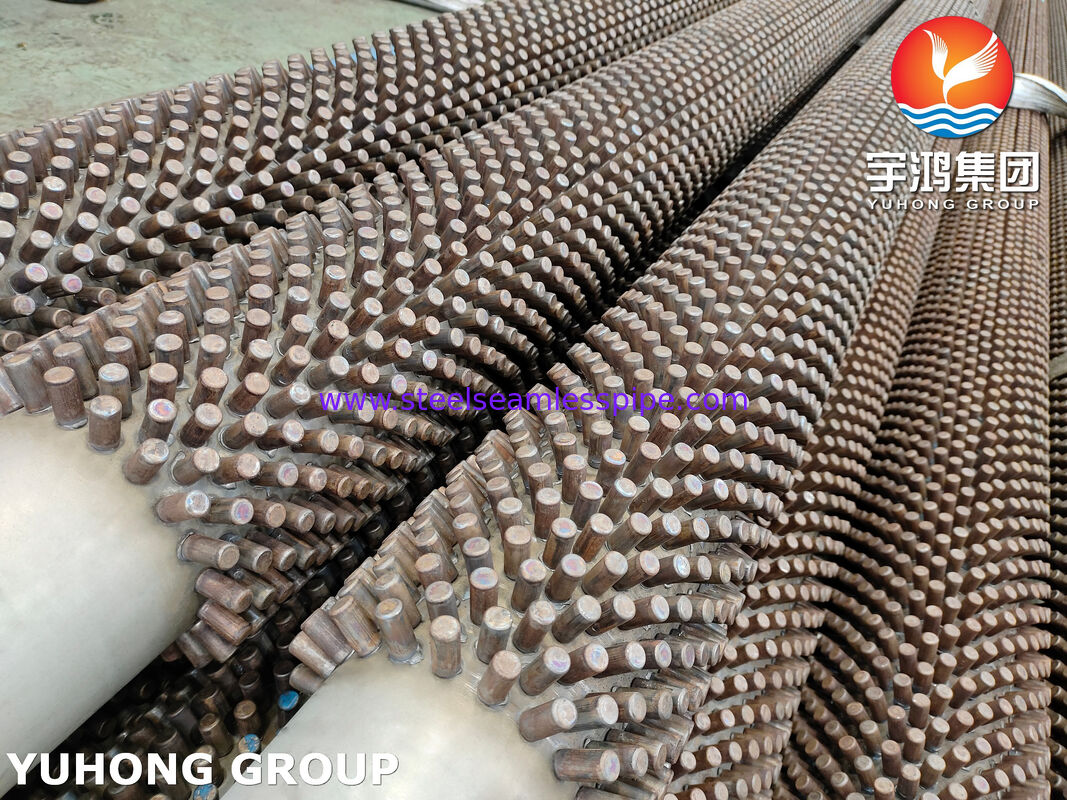

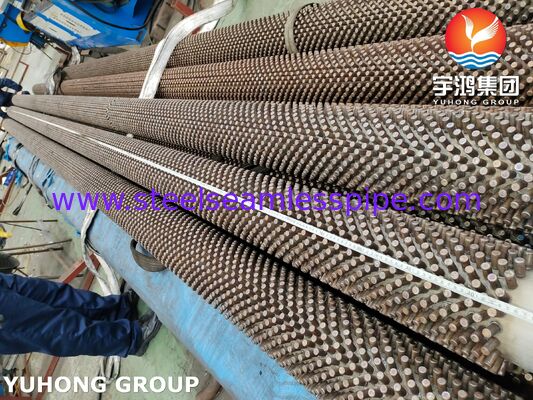

ASTM A312 TP304 gefüllte Flossenröhren zur Wärmerückgewinnung bei hohen Temperaturen

ASTM A312 TP304 Stuckflossenröhren sind konstruierte Wärmeübertragungskomponenten, die speziell für Hochtemperaturwärmerückgewinnungs- und Prozessheizungsanwendungen entwickelt wurden.Hergestellt aus hochwertigen austenitischen Rohren aus rostfreiem Stahl TP304 mit gleichmäßig auf der Außenfläche verteilten widerstandsgeschweißten StiftenDiese Rohre bieten eine deutlich erhöhte Wärmeübertragungsfläche bei gleichzeitiger Erhaltung einer hervorragenden strukturellen Integrität unter anspruchsvollen Betriebsbedingungen.

Schraubflossenröhren werden in Raffinerienheizungen, petrochemischen Öfen, Abwärmerückgewinnungsanlagen, Flüssigkeitsbettenboilern und Industrieprozessheizungen, bei denen hohe Temperaturen,Wärmezyklus, und korrosive Umgebungen erfordern eine zuverlässige langfristige Leistung.

Die gestöpfte Oberfläche erhöht die Wärmeübertragungseffizienz durch Erhöhung der Außenfläche und Förderung von Turbulenzen im Gasfluss.die eine höhere Wärmeenergiewiedergewinnung aus heißen Rauchgasen und Prozessströmen ermöglicht.

• Ausgezeichnete Wärmeübertragungsleistung in Hochtemperaturumgebungen
• Hergestellt aus korrosionsbeständigem Stahl
• Starke metallurgische Bindung zwischen Knoten und Basisrohr
• Überlegene Beständigkeit gegen Oxidation und Abbau
• Verringerte Verunreinigung im Vergleich zu dicht voneinander entfernten Flossenflächen
• Hohe mechanische Haltbarkeit unter thermischen Bedingungen
• geeignet für Anwendungen mit schmutzigem Gas und Partikel
• Lange Lebensdauer in Raffinerien und petrochemischen Betrieben
• Zusammensetzung der Schrauben nach Maßgabe der thermischen Konstruktionsanforderungen

• Konvektionsabschnitte für Feuerheizungen:In Raffinerien und petrochemischen Heizgeräten verwendet, um Wärme aus den Rauchgasen vor der Ableitung zurückzugewinnen.
• Abwärmerückgewinnungssysteme:Erfasst Wärmeenergie aus Industrieabgasströmen zur Verbesserung der Gesamtwirksamkeit der Anlage.
• Flüssigkeitsbettenboiler:Bietet eine verbesserte Wärmeübertragungsleistung in abrasiven und hochtemperaturen Betriebsumgebungen.
• Abwärmekessel:Verbessert die Wärmerückgewinnung aus Prozessgasen und gewährleistet gleichzeitig die Betriebssicherheit.
• Petrochemische und chemische Verarbeitungsanlagen:Geeignet für Prozessheizungen, Reformer, Ökonomizer und Energiewiederherstellungsgeräte.
• Stromerzeugungsanlagen:Anwendung in Wärmerückgewinnungssystemen, bei denen eine effiziente Wärmeübertragung zu einem geringeren Kraftstoffverbrauch beiträgt.

Flossenröhren werden hergestellt, indem einzelne Röhren automatisch an der Außenseite des Edelstahlrohrs TP304 geschweißt werden.Präzisionsgesteuerte Schweißparameter sorgen für eine einheitliche Platzierung und eine gleichbleibende Schweißqualität.

Die daraus resultierende Konstruktion erzeugt eine sehr langlebige Wärmeübertragungsoberfläche, die hohen Temperaturen, mechanischer Belastung und kontinuierlichem industriellem Betrieb standhält.

Die folgenden Abmessungen stellen die üblichen Fertigungsmöglichkeiten dar.

Die Chrom-Nickel-Legierung bietet eine hervorragende Korrosionsbeständigkeit, Oxidationsbeständigkeit und Langlebigkeit in industriellen Umgebungen mit hoher Temperatur.

Diese Eigenschaften ermöglichen es TP304-Stichflossenröhren, Druckschwankungen, thermischer Ausdehnung und anspruchsvollen Betriebsbedingungen in industriellen Wärmeübertragungssystemen standzuhalten.

Jede Charge von ASTM A312 TP304 Stichflossenröhren wird strengen Prüfverfahren unterzogen, um die Einhaltung der Kundenspezifikationen und der internationalen Standards sicherzustellen.

• Überprüfung der Prüfbescheinigung
• Positive Materialidentifizierung (PMI)
• Überprüfung der chemischen Zusammensetzung

• Messung des Außendurchmessers
• Überprüfung der Wanddicke
• Prüfung der Geradenheit der Rohre

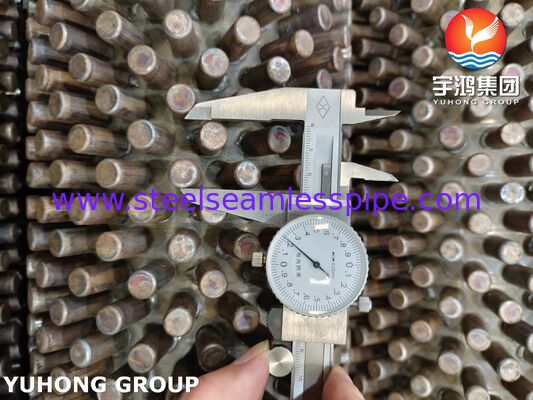

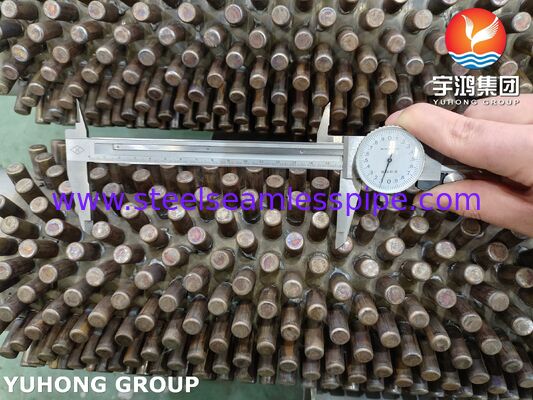

• Messung der Stammhöhe und des Abstands
• Überprüfung der Längstoleranz

• Sichtliche Schweißprüfung
• Überprüfung der Anschlüsse
• Bewertung der Schweißkontinuität

• Wirbelstromprüfung (ECT)
• Ultraschallprüfung (UT)
• Tests mit Flüssigkeitsdurchdringendem Stoff (PT) bei Bedarf
• Prüfung von Oberflächenfehlern

• Zugprüfungen
• Abflachenprüfung
• Flammenprüfung
• Härteprüfung

• Hydrostatische Prüfung gemäß den Anforderungen des Projekts
• Überprüfung der Dichtheit

• Prüfung der Oberflächenveredelung
• Kennzeichnung und Nachverfolgbarkeitsprüfung
• Inspektion der Verpackungen
• Überprüfung der Unterlagen

• Verbesserte thermische Effizienz:Die geschweißte Stiftkonfiguration erhöht die äußere Wärmeübertragungsfläche erheblich und ermöglicht eine größere Wärmerückgewinnung aus hochtemperaturen Gasströmen.
• Ausgezeichnete Korrosionsbeständigkeit:TP304 Edelstahl ist in oxidativen Atmosphären und in vielen industriellen Prozessumgebungen zuverlässig.
• Verunreinigungsfestigkeit:Die gepolsterte Geometrie trägt dazu bei, die Wärmeübertragungseffizienz bei Anwendungen mit Feinstaub und schmutzigen Abgasen zu erhalten.
• Reduzierte Betriebskosten:Eine verbesserte Wärmerückgewinnung trägt zu einem geringeren Kraftstoffverbrauch und einer höheren Prozesseffizienz bei.
• Lange Lebensdauer:Die Kombination aus hochwertigem Edelstahl und robuster Stiftschweißtechnik bietet eine außergewöhnliche Haltbarkeit in anspruchsvollen industriellen Anwendungen.

• ASTM A312
• ASTM A370
• ASME-Code für Kessel und Druckbehälter
• EN 10204 3.1 Zertifizierung
• ISO 9001 Qualitätsmanagementsystem
• Kundenspezifische Projektanforderungen
