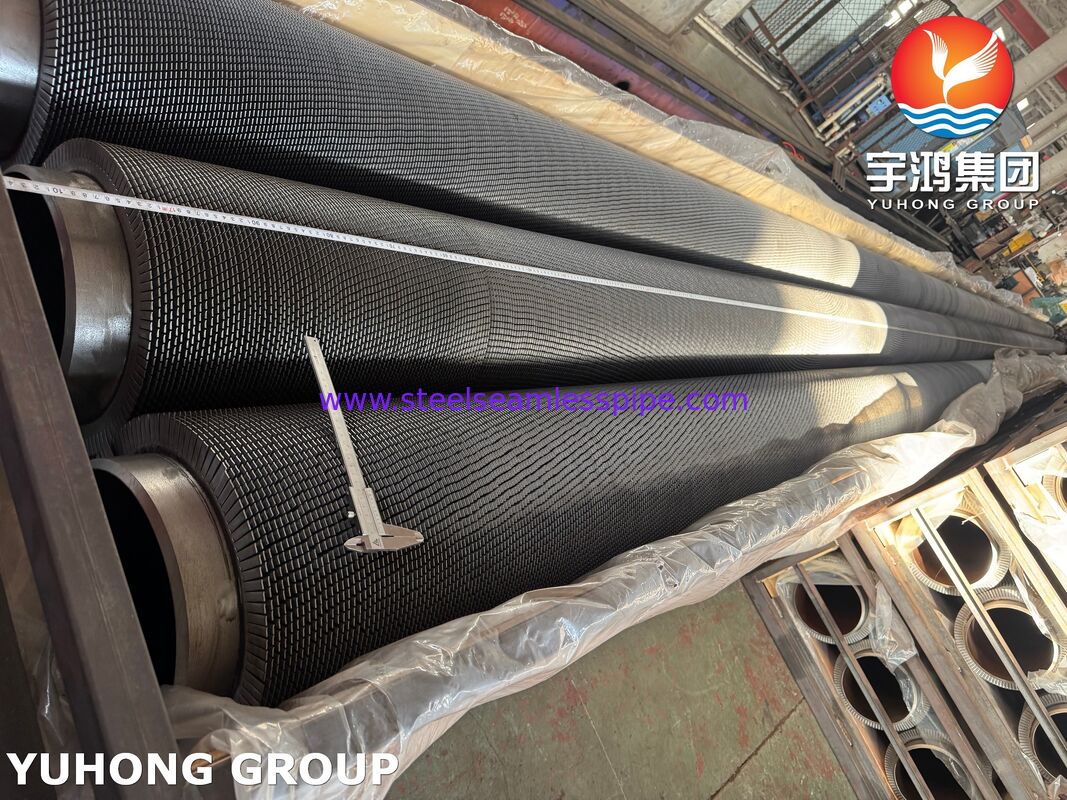

Gezahnte Rippenrohre ASTM A335 P22-Basis und 1Cr13-Rippen

Produktdetails:

Herkunftsort:	China
Markenname:	YUHONG
Zertifizierung:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Modellnummer:	N / A

Zahlung und Versand AGB:

Min Bestellmenge:	500kg
Preis:	To be discussed
Verpackung Informationen:	Sperrholzkiste
Lieferzeit:	50-120 Tage
Zahlungsbedingungen:	L/C, T/T
Versorgungsmaterial-Fähigkeit:	5000 Meter/Tag

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (337)

Edelstahl-nahtloses Rohr (329)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (39)

Nadelröhre (165)

Flossenröhrchen (714)

Wärmetauscher (31)

Wärmetauscherrohr (469)

Wärmetauscher-Rohrbund (51)

Wärmetauscher-Rohrboden (126)

Wärmetauscherleitblech (39)

Luftkühler (13)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (61)

Edelstahl geschweißtes Rohr (132)

Nickel-Legierungs-Rohr (276)

Nickel-Legierungs-Rohr (104)

Kupferlegierungs-Rohr (252)

Legierter Stahl-Rohr (212)

Titanrohr (21)

helles getempertes Rohr (174)

Rauchrohr (153)

Stahlinstallation (866)

Stahlflansch (664)

Andere (408)

Teile für Verkleidungen (9)

Ausführliche Produkt-Beschreibung

Produkt:

mit einem Durchmesser von mehr als 20 mm

Materialqualität:

Basisrohr:ASTM A335 P22; Flossenrohr: 1Cr13

Anwendung:

Economizer und Überhitzer für Industriekessel

Paket:

Sperrholzkiste

Hervorheben:

Gezahnte Rippenrohre ASTM A335 P22

1Cr13-Rippenrohre für Wärmetauscher

ASTM A335 P22 gezackte Rippenrohre

Gezahnte Rippenrohre (ASTM A335 P22 / 1Cr13)

Überblick

Unsere gezahnten Rippenrohre sind für maximale Wärmeübertragungseffizienz in Industriekesseln, Überhitzern und Wärmetauschern ausgelegt. Das aus legiertem ASTM A335 P22-Stahl gefertigte Basisrohr gewährleistet Hochtemperaturfestigkeit und Haltbarkeit, während die Rippen aus 1Cr13-Edelstahl eine hervorragende Korrosionsbeständigkeit bieten und die strukturelle Integrität bei längerem Hochtemperaturbetrieb aufrechterhalten. Das gezackte Rippendesign verstärkt die Turbulenzen im Gasstrom und verbessert so die thermische Effizienz im Vergleich zu herkömmlichen geraden Rippen.

Anwendungen:

Economizer und Überhitzer für Industriekessel
Luftgekühlte Wärmetauscher
Wärmerückgewinnung aus Petrochemie- und Raffinerieprozessen
Abwärmerückgewinnungskessel (WHRB)
Kraftwerke und thermische Energiesysteme

Standardgrößenbereiche

Parameter	Typischer Bereich
Basisrohr-Außendurchmesser	25 mm – 76 mm
Rohrwandstärke	2,77 mm – 10 mm
Flossenhöhe	8 mm – 25 mm
Flossendicke	0,8 mm – 2,0 mm
Flossenneigung	3,5 mm – 10 mm
Finned OD	Bis 150 mm
Rohrlänge	Bis zu 18 Meter
Flossendichte	Anpassbar je nach thermischem Design

Zur Erfüllung projektspezifischer Anforderungen stehen kundenspezifische Abmessungen zur Verfügung.

Chemische Zusammensetzung

Basisrohr – ASTM A335 P22

Element	Zusammensetzung (%)
Kohlenstoff (C)	0,05 – 0,15
Mangan (Mn)	0,30 – 0,60
Phosphor (P)	≤ 0,025
Schwefel (S)	≤ 0,025
Silizium (Si)	≤ 0,50
Chrom (Cr)	1,90 – 2,60
Molybdän (Mo)	0,87 – 1,13

Lamellenmaterial – Edelstahl 1Cr13

Element	Zusammensetzung (%)
Kohlenstoff (C)	≤ 0,12
Chrom (Cr)	12 – 14
Mangan (Mn)	≤ 1,00
Silizium (Si)	≤ 1,00
Phosphor (P)	≤ 0,04
Schwefel (S)	≤ 0,03

Die Kombination gewährleistet eine hohe Zeitstandfestigkeit, Oxidationsbeständigkeit und Korrosionsschutz bei hohen Rauchgastemperaturen.

Mechanische Eigenschaften

Basisrohr – ASTM A335 P22

Eigentum	Wert
Zugfestigkeit	≥ 415 MPa
Streckgrenze	≥ 205 MPa
Verlängerung	≥ 30 %
Härte	≤ 163 HBW
Max. Betriebstemperatur	Bis 600°C

Flossen – Edelstahl 1Cr13

Eigentum	Wert
Zugfestigkeit	520 – 700 MPa
Streckgrenze	≥ 205 MPa
Verlängerung	≥ 12 %
Härte	187 – 229 HB

Inspektion und Qualitätssicherung

Alle gezahnten Rippenrohre werden einer strengen Prüfung unterzogen, um die Einhaltung der Industriestandards sicherzustellen:

Rohstoffverifizierung
- Mill Test Certificate (MTC) für Rohr und Rippen
- Überprüfung der chemischen Zusammensetzung

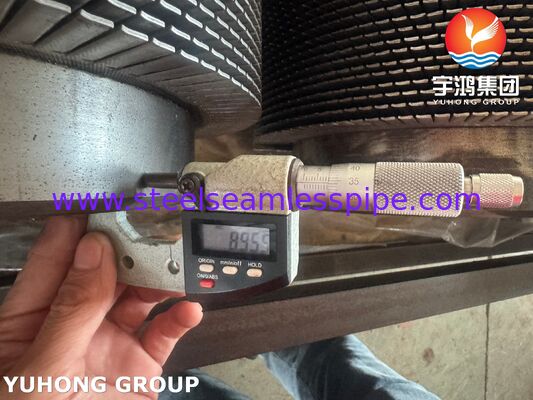

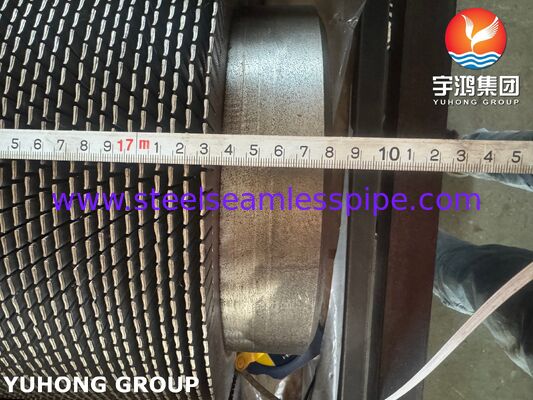

Maßprüfung
- Rohraußendurchmesser, Wandstärke und Länge

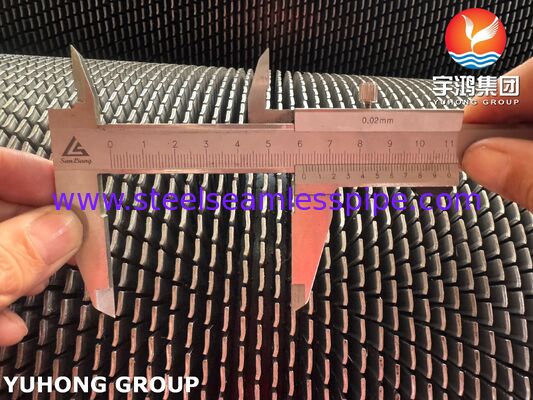

- Rippenhöhe, -dicke, -steigung und gesamter Außendurchmesser der Rippen
- Geradheits- und Ausrichtungsprüfungen
Schweißnaht- und Lamelleninspektion
- Visuelle Schweißnahtprüfung der Flossenbefestigung
- Ultraschallprüfung (UT) des Basisrohrs
- Wirbelstromprüfung (ECT) für die Integrität der Flossen
Druckprüfung (optional)
- Hydrostatische oder pneumatische Prüfung auf Kundenwunsch
Dokumentation bereitgestellt
- Materialprüfzertifikat (MTC)
- Maßkontrollbericht
- NDT-Inspektionsbericht
- Wärmebehandlungsaufzeichnungen (falls zutreffend)

Vorteile

Verbesserte Wärmeübertragung durch gezahnte Lamellengeometrie
Hochtemperaturfestigkeit aus ASTM A335 P22-Basisrohr
Hervorragende Korrosionsbeständigkeit durch 1Cr13-Lamellen
Anpassbare Abmessungen für projektspezifische Designs
Langfristige Betriebssicherheit in Industriekesseln und Wärmetauschern
Reduzierter Wartungsaufwand und geringere Verschmutzung aufgrund der unterbrochenen Lamellenkonstruktion
