Ausführliche Produkt-Beschreibung

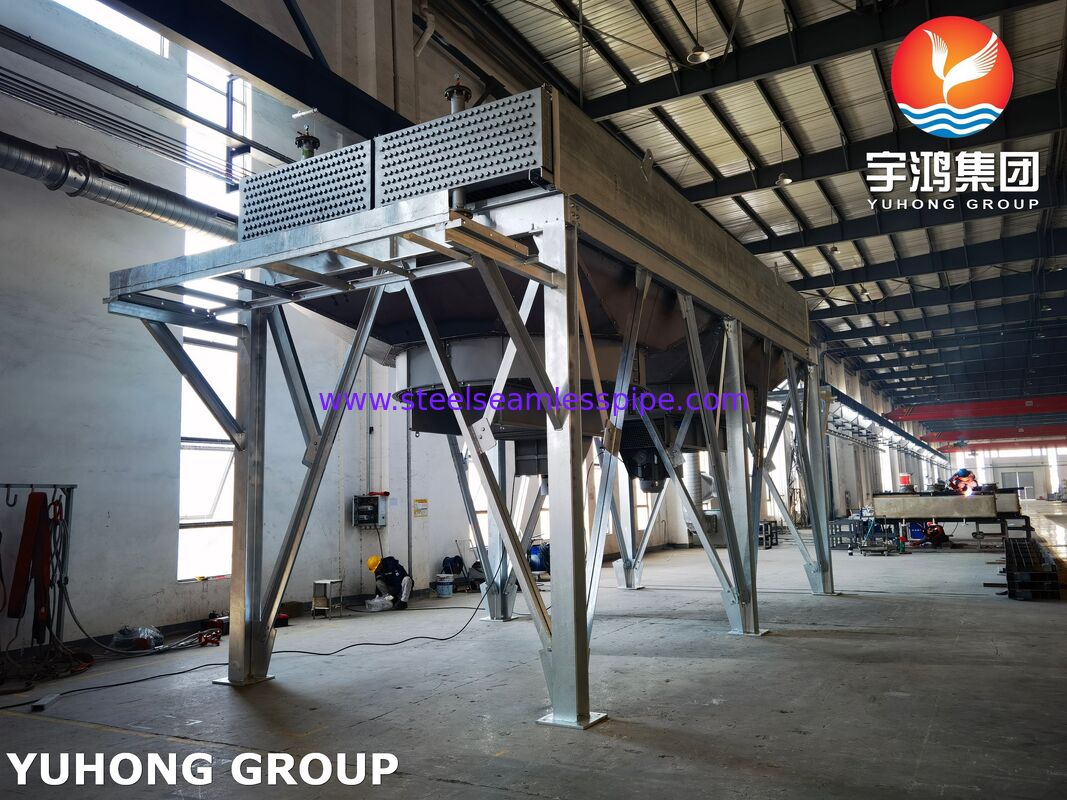

API 661 Luftkühler für Ölraffinerien, ASME Abschnitt VIII Abteilung 1

Die Yuhong Group Co., Ltd. liefert mit dem ASME U-Stempel zertifizierte Kohlenwasserstoffverarbeitungsgeräte.

Luftkühler (horizontale / vertikale, erzwungene Zugkraft / induzierte Zugkraft)
Schalen- und Rohrwärmetauscher und -kondensatoren (TEMA, API 660)
Druckbehälter (nach ASME Abschnitt VIII Abteilung 1 und Abteilung 2)
Kolonnen und Reaktoren
Rohrbündel, Flachrohre (G-Typ / L-Typ / Extrudiert), Kopfkisten, Stützstrukturen, Ventilatorenbaugruppen

Beschreibung des Produkts

Kurze Beschreibung und Anwendung

Ein Luftkühler ist eine Art Wärmetauscher, der heiße Prozessströme ohne Wasser mit Umgebungsluft kühlt.

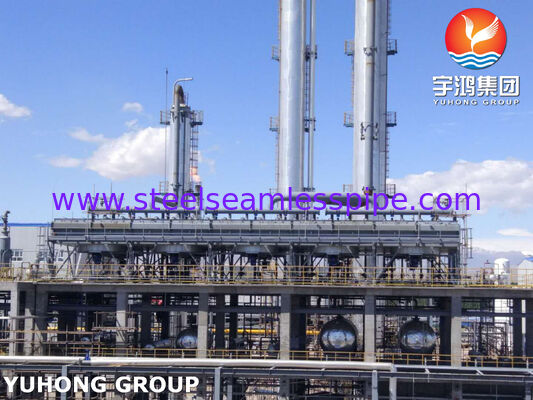

Typische Anwendungen (Raffinerien und petrochemische Prozessanlagen):

Rohdestillationseinheiten (CDU) Kühlung von Destillaten, Brennölrückständen und Nebendestillationsströmen
Hydrotreating Units (HDS, VGO HDT)
Hydrocracking-Einheiten ️ Kühlung von Hochdruckströmen nach dem Reaktor (saurer Dienst)
Fluid Catalytic Cracking (FCC) -Einheiten - Kühlung von Gas und schweren Fraktionen und Kondensation leichter Kohlenwasserstoffe
Reformierungseinheiten (CCR, halbregenerativ) - Kühlung von stabilisiertem Reformat und Wasserstoffreichgas
Gasfraktionierungseinheiten (GFU)
Kompressorstationen für unterirdische Gaslager und Gasleitungen
Anlagen für Flüssigerdgas (LNG)

Normen und Kodexe

Konstruktion und Bau:API-Standard 661, siebte Ausgabe (2013, revidiert im Juni 2018, bestätigt im Juli 2024)
Druckkonstruktion:ASME-Kessel- und Druckbehältercode, Abschnitt VIII, Abschnitt 1 (Wandstärkeberechnung für Rohrbündel, Kopfdeckel, Flanschverbindungen und Kopfdeckel)
Materialien: ASTM / ASME
Schweißen: AWS D1.1 / ASME Abschnitt IX
Sour Service: NACE MR0175 / ISO 15156 (SSCC/HIC) ️ obligatorisch für Wasserbehandlungseinheiten und Hydrokraking-Einheiten (Kühlgeräte für die Ableitung von Luft aus Reaktoren)
Markierung: ASME U-Stempel und CE-PED für den europäischen Markt
Inspektion: EN 10204 3.1 / 3.2 Dokumentation für alle tragenden Bauteile

Schlüsselkomponenten und Materialien

Komponente	Typ / Entwurfsversion	Materialien gemäß den ASTM/ASME-Normen
Kautschuk	ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625	ASME SA179 (Kohlenstoffstahl), SA213 TP304/316L (Edelstahl), SA789 UNS S31803 (Duplexstahl)
Flossenart	G-Typ, L-Typ, LL-Typ, KL-Typ, extrudiert	Aluminium der Sorte 1050/1060 (Standard), Edelstahl 304/316L (auf Anfrage)

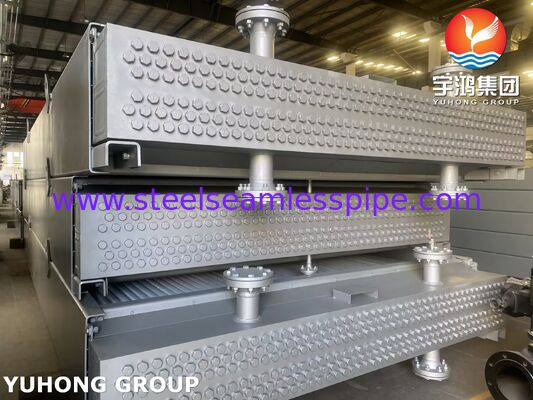

Überschriften	Steckerart, abnehmbare Abdeckplatteart, Kollektorart	ASTM A516 Gr.60 / Gr.70 (geschmiedet oder gewalzt), ASTM A350 LF2 (Niedertemperaturdienst)
mit einer Breite von nicht mehr als 20 mm	mit einem Durchmesser von mehr als 50 cm3	ASTM A105 (Kohlenstoffstahl), ASTM A182 F304/316/321 (Edelstahl), ASME B16.5
Unterstützungsstruktur	Profile aus geschweißtem Stahl mit Korrosionsschutzbeschichtung	ASTM A36 / A572 Gr.50, galvanisiert oder mit Epoxidharz
Fans	Achsventilatoren mit Durchmesser von 1,5 ̊10 m, variabler Blechhöhe	Aluminiumverbundene Klingen, aus gegossenem Aluminium
Fahrer	Elektromotoren / Hydraulikmotoren / Dampfturbinen	Vertikaler oder horizontaler Typ nach Kundenanforderungen

Prüfungsanforderungen (gemäß API 661 und ASME)

Prüfpunkt	Standard / Anforderungen	Parameter
Hydrostatische Prüfung	ASME Sek. VIII Div. 1, UG-99	Druck: 1,3 × Konstruktionsdruck × (Spannung bei 20°C / Spannung bei Konstruktionstemperatur).
Leckageprüfung	API 661 (pneumatische Prüfung)	Luft oder Stickstoff bei Konstruktionsdruck oder 1,1fachem Betriebsdruck (Seifenlösung / Heliumleckdetektor)
NDE für Schweißvorrichtungen	RT (Radiographische Prüfung) / UT (Ultraschallprüfung)	Für Rohrbleche und Rohr-zu-Rohr-Blattverbindungen: 100% MT/PT gemäß ASME Abschnitt V
Materialprüfberichte (MTR)	EN 10204 3.1	Zertifikate von Dritten für Rohre, Platten und Schmiedewaren
Tests zur Akzeptanz durch die Fans	API 661 (Vibration und Schallleistung)	Der Geräuschpegel und die Vibrationsamplitude müssen dem Konstruktionsbericht entsprechen.

Technische Vorteile

Kein Wasserverbrauch:Die Kühlung mit Umgebungsluft eliminiert den Wasserverlust durch Verdunstung und Aufblasen. Keine Betriebskosten für die Wasseraufbereitung. Die Investitionsausgaben werden reduziert, da keine Zirkulationswassersysteme erforderlich sind.
Wärmeeffizienz für Zwangszugseinheiten:Durch die Konstruktion des Zwangsstroms können Prozessströme mit Einlasstemperaturen zwischen 350 °C und 400 °C gekühlt werden.
Entwurf der seismischen und der Windlast:Die Stützungen sind so konstruiert, dass sie einer seismischen Intensität von Grade 9 nach der MSK-Skala standhalten.
Kompatibilität mit H2S-haltigen Medien:Materialien, die der NACE MR0175/ISO 15156 entsprechen, werden angenommen, wenn der Teildruck von H2S ≥ 0,05 psi oder die Massenfraktion 50 ppm erreicht.
Wärmeübertragungsleistung bei unterschiedlichen Umgebungstemperaturen (-40 °C bis +45 °C):Der Wärmeübertragungskoeffizient bei 38°C beträgt ca. 40·80 W/m2·K.

Benutzerdefinierte Einstellung

Ausstattung:Zwangs- oder induzierter Luftzug; horizontale Rohre mit Querströmung
Flossen:Optionale Typen (G / KL / extrudiert).
Typ der Überschrift:Stecker für die häufige mechanische Reinigung von Rohren; abnehmbare Abdeckung für die chemische Reinigung; Kollektor
Korrosionsfreiheit:0 bis 6 mm, bei mittlerer Korrosivität
mit einer Breite von nicht mehr als 20 mm,Warmdippverzinkung (ISO 1461), Epoxydbeschichtung (mindestens 300 μm), Endfarbe nach RAL-Normen
Geräuscharme Leistung:Akustische Gehäuse für Ventilatoren und Motoren, Turbulenzschlauchblätter; Geräuschpegel in einer Entfernung von 10 Metern unter 7075 dB (A) geregelt

Häufig gestellte Fragen

Frage 1: Was ist der Unterschied zwischen Zwangs- und Zwangsarbeit?

ZwangsvorbereitungVorteile: Einfacher Zugang zum Ventilator zur Wartung; Nachteile: Es kann zu einer Warmluftrückführung kommen.

Induzierter ZugVorteile: Gleichmäßige Verteilung des Luftstroms über den Querschnitt des Rohrbundes und bessere Heizluftentladung.Nachteile: Der Ventilator arbeitet bei höheren Lufttemperaturen und benötigt daher hitzebeständige Materialien.

Frage 2: Wann sind Materialien erforderlich, die der NACE MR0175 entsprechen?

Nach NACE MR0175/ISO 15156 für Geräte, die einem sauren Betrieb ausgesetzt sind (H2S-Teildruck ≥ 0,05 psi bei freiem Wasser), Rohrmaterialien,Die Oberflächen und Rohrplatten müssen dem Sulfid-Stresskracken (SSCC) und dem Wasserstoff-induktiven Kracken (HIC) standhalten.Dies ist für Reaktor-Abflussluftkühlgeräte (REAC) in Wasserbehandlungseinheiten von entscheidender Bedeutung.

Frage 3: Welche Flossen sind für feuchte Klimazonen geeignet?

Für regnerische und schneebedeckte Regionen (Meeresklima, Fernost, Westsibirien) werden L-Flossen mit galvanischem Schutz oder extrudierte Flossen empfohlen.Extrudierte Flossen bedecken das Grundrohr vollständig mit Aluminium und verhindern Korrosion an der FlossenwurzelG-Flossen sind eine kostengünstige Wahl für trockene Wüstengebiete.

Frage 4: Welche Korrosionsfreigabe sollte angewendet werden?

API 661 legt keine feste Korrosionsgrenze fest. Der Kunde bestimmt sie anhand der Korrosionsfähigkeit der Prozessmedien. Zur Referenz: eine Korrosionsgrenze von 3.0 mm sind für Ströme in Rohdestillationsanlagen mit einem Chloridgehalt von mehr als 50 ppm erforderlichFür nicht korrosive Medien beträgt der Standardgehalt 1,5 mm (1/16 Zoll).Die Yuhong Group führt die Wanddickenberechnungen gemäß den ASME-Standards auf der Grundlage der vom Kunden angegebenen Korrosionsfreigabe durch.

Frage 5: Wie kann die thermische Effizienz während des Betriebs überwacht werden?

Es wird empfohlen, Temperatursensoren am Ein- und Ausgang der Einheit zu installieren.Die Reinigung kann durch Wasserwaschen unter hohem Druck (bis zu 50 bar) mit speziellen Reinigungsmitteln erfolgen., Dampfreinigung oder mechanisches Bürsten.

Kontaktperson:

E-Mail: vladimir@steelseamlesspipe.com

ASME U-Stamp, API 661 / ISO 13706, NACE MR0175 / ISO 15156. Wir bieten ein vollständiges Design und eine Fertigung, die auf Ihre Prozesslinie zugeschnitten sind.Bitte senden Sie Ihre Spezifikationsanfragen und Anfragen zu kommerziellen Angeboten per E-Mail.
