API 661 Luftgekühlter Wärmetauscher mit ASME U-Stempel für Ölraffinerie

API 661 Luftgekühlter Wärmetauscher, ASME U-Stempel zertifiziert für Ölraffinerie

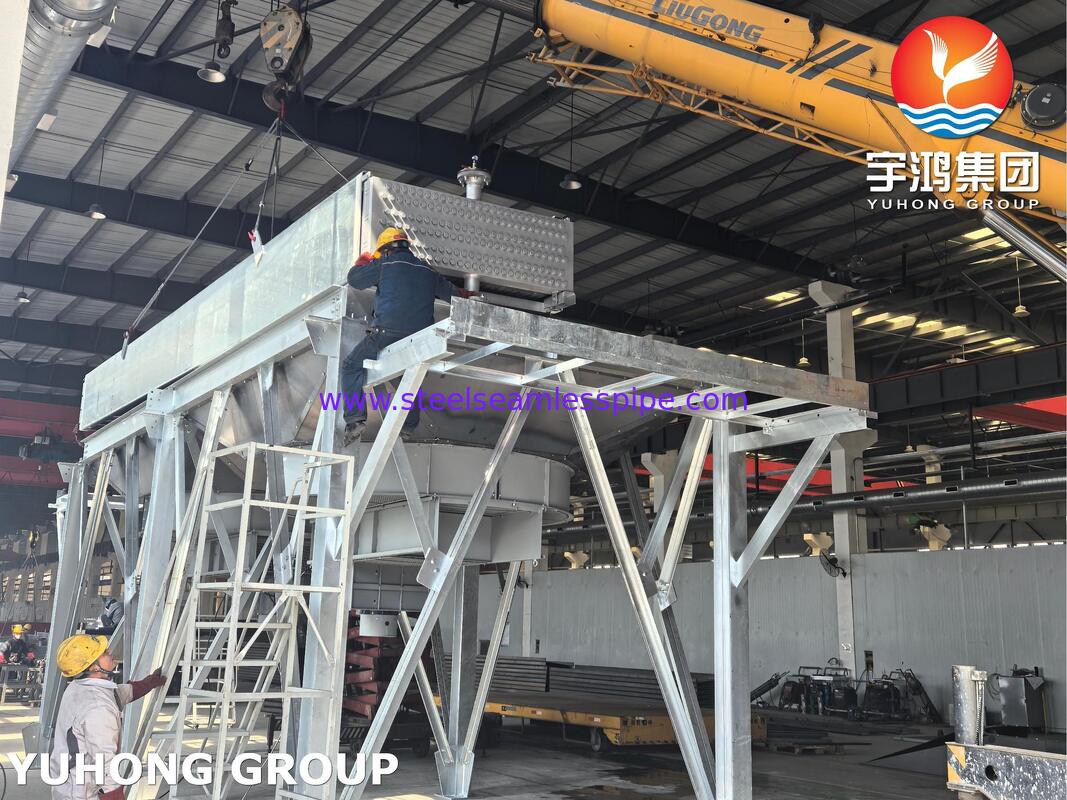

Produktbeschreibung
Dieser nach ASME U Stamp zertifizierte luftgekühlte API 661-Steckerwärmetauscher ist für Hochdruck-Ölraffinerieprozesse konzipiert. Die Plug-Header-Konfiguration besteht aus Rippenrohren aus Kohlenstoffstahl oder Edelstahl und gewährleistet absolute Dichtheit bei Drücken von bis zu 15–30 MPa. Dieser wartungsarme Luftkühler wurde für die Hydroverarbeitung mit starkem Fouling, die Raffinierung von Fraktionen und extreme thermische Bedingungen entwickelt und sorgt für optimale Wärmeableitung und vollständige Wassereinsparung.

Produktspezifikationen

Einführung

Kernstandard: Hergestellt in strikter Übereinstimmung mit API 661 (Air-Cooled Heat Exchangers for General Refinery Service) und den ASME Section VIII Division 1-Codes.

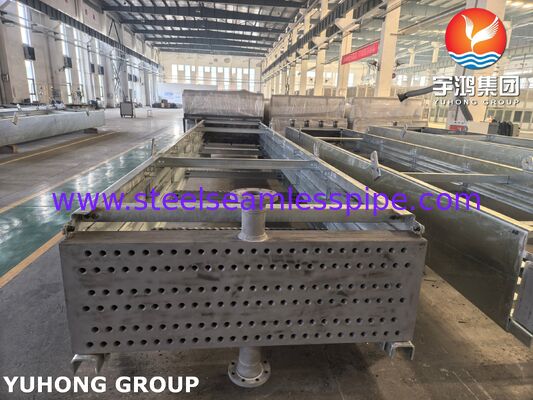

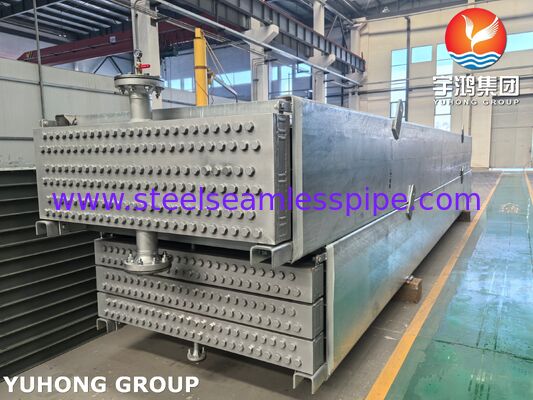

Kopfgeometrie: Hergestellt aus massiven Schmiedeteilen oder schweren geschweißten Platten. Gewindestopfenlöcher sind direkt gegenüber jedem Rohrende in das Sammelblech eingearbeitet.

Dichtungsmechanismus: Der individuelle Rohrzugang und die Druckabdichtung werden durch hochpräzise Gewindestopfen in Kombination mit Metalldichtungen erreicht.

Konformität: Vollständig mit dem ASME-„U“-Stempel zertifiziert und beim National Board (NB) registriert, speziell entwickelt für Hochdruck- und gefährliche Raffinerieumgebungen.

Hauptvorteile

Integrität der Hochdruckdichtung: Eliminiert das Risiko einer Flanschverformung oder eines Dichtungsausbruchs bei extremen Temperaturzyklen. Die solide Plug-Header-Konfiguration hält anspruchsvollen hydrostatischen Tests von 15 MPa bis 30 MPa problemlos stand.

Einzelrohrwartung: Ermöglicht isolierte Inspektion, mechanische Reinigung oder Rohrverstopfung. Bediener können bestimmte Rohre warten, indem sie einzelne Stopfen entfernen, wodurch die Demontage des gesamten Sammelrohrs entfällt.

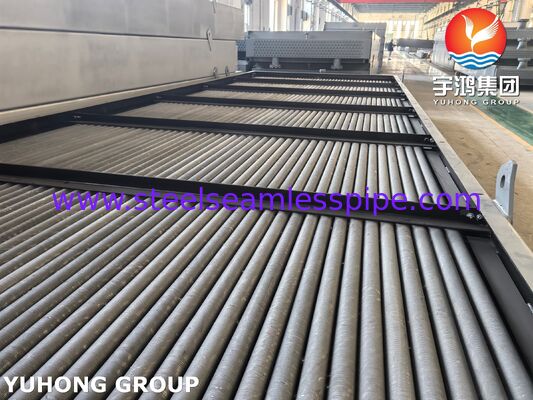

Präzisionsfertigung: * Materialien (MOC): Basisrohre bestehen aus SA106B-Kohlenstoffstahl oder SA213-TP316L-Edelstahl, mechanisch verbunden mit spiralförmigen Aluminium-Hochrippen.

Roboterfügen: Fortschrittliche automatisierte Schweißroboter von Yuhong führen kombinierte Festigkeitserweiterungs- und Dichtschweißungen durch, um leckagefreie Verbindungen zu gewährleisten.

Spannungsabbau: Die obligatorische Wärmebehandlung nach dem Schweißen (PWHT) wird an den vollständig geschweißten Sammelrohren durchgeführt, um Restspannungen zu beseitigen und Spannungsrisskorrosion (SCC) zu verhindern.

Typische Anwendungen

Hochdruckraffinerieprozesse: Ideal für Hydrodesulfurierung (HDS), Hydrocracken und katalytische Reformierungsreaktorabwasserkühlung.

Kondensation gefährlicher Flüssigkeiten: Wird in der Überkopfgaskondensation der Rohdestillationseinheit (CDU) eingesetzt, wo eine Nulltoleranz für gefährliche atmosphärische Leckagen erforderlich ist.

Trockene Regionen: Bietet 100 % Wassereinsparung und eliminiert Kalkablagerungen, Gemeinkosten für die chemische Wasseraufbereitung und Abwasserentsorgungsverbindlichkeiten, die mit wassergekühlten Systemen verbunden sind.

Vergleich: Steckertyp vs. Typ mit abnehmbarer Abdeckplatte

Druckschwellen:

-Steckertyp: Die inhärent starre, schraubenlose Kastenstruktur bewältigt sicher schwere Hochdruckanwendungen über 10 MPa (bis zu 35 MPa).

-Typ mit abnehmbarer Abdeckplatte: Begrenzt durch die mögliche Durchbiegung großer rechteckiger Abdeckplatten und langer Umfangsschrauben. Es ist im Allgemeinen auf Prozesse mit niedrigem bis mittlerem Druck unter 5–7 MPa beschränkt.

Reinigungs- und Inspektionseffizienz:

-Steckertyp: Erfordert das Entfernen einzelner Stecker zur Rohrreinigung. Bei stark verschmutzten, schweren Restrohölströmen dauert die Gesamtreinigung länger.

-Typ mit abnehmbarer Abdeckplatte: Durch Entfernen der Umfangsschrauben wird der gesamte Rohrboden sofort freigelegt. Dies ermöglicht ein schnelles mechanisches Bürsten und chemisches Spülen und macht es äußerst effektiv für Anwendungen mit niedrigem Druck und starker Verschmutzung.

Wartung und Verbindungszuverlässigkeit:

-Steckertyp: Basiert auf lokalisierten Steckerdichtungen mit kleinem Durchmesser. Der reduzierte Dichtungsumfang minimiert den Wartungsaufwand und sorgt für eine hohe Betriebskonsistenz bei plötzlichen Temperaturschocks.

-Typ mit abnehmbarer Abdeckplatte: Verwendet eine große Dichtung mit nur einem Umfang. Hohe Temperaturunterschiede führen zu einer ungleichmäßigen Wärmeausdehnung entlang der Platte, was das Risiko eines Dichtungsversagens erhöht und häufige Drehmomentprüfungen erforderlich macht.

Yuhong Holding Group Co., Ltd.ist ein weltweit führender Hersteller, der sich auf hochwertige Prozessausrüstung spezialisiert hat, darunter Hochleistungs-Rohrbündelwärmetauscher, Luftkühler, Kondensatoren, Verdampfer und kundenspezifische Druckbehälter. Yuhong ist strategisch positioniert, um die mittleren bis oberen Industriesektoren zu bedienen und liefert robuste thermische und mechanische Lösungen, die für extreme Betriebsumgebungen in der Ölraffinerie-, Petrochemie-, chemischen Verarbeitungs- und Energieerzeugungsindustrie entwickelt wurden.
