ASME VIII-1, API 661 luftgekühlter Wärmetauscher für die Ölraffinerie- und Energieindustrie

Produktdetails:

Herkunftsort:	China
Markenname:	Yuhong
Zertifizierung:	ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS
Modellnummer:	Luftkühler

Zahlung und Versand AGB:

Min Bestellmenge:	1 Satz
Preis:	1 - 1000000 USD
Verpackung Informationen:	Palette
Lieferzeit:	45 - 150 Tage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	100 Stück pro Monat

Kontakt

Alle Produkte

Nahtlose Rohre aus Edelstahl (330)

Edelstahl-nahtloses Rohr (322)

Duplexedelstahl-Rohr (134)

Duplexedelstahl-Rohr (36)

Nadelröhre (152)

Flossenröhrchen (703)

Wärmetauscher (27)

Wärmetauscherrohr (458)

Wärmetauscher-Rohrbund (46)

Wärmetauscher-Rohrboden (125)

Wärmetauscherleitblech (39)

Luftkühler (11)

Druckbehälter (4)

Edelstahl geschweißtes Rohr (61)

Edelstahl geschweißtes Rohr (132)

Nickel-Legierungs-Rohr (273)

Nickel-Legierungs-Rohr (100)

Kupferlegierungs-Rohr (249)

Legierter Stahl-Rohr (210)

Titanrohr (20)

helles getempertes Rohr (172)

Rauchrohr (152)

Stahlinstallation (859)

Stahlflansch (658)

Andere (404)

Teile für Verkleidungen (8)

Ausführliche Produkt-Beschreibung

Hervorheben:

ASME VIII-1 Luftkühler für die Ölraffinierung

API 661 Luftkühler für den Energiesektor

Industrieluftkühler mit ASME-Zertifizierung

ASME VIII‐1, API 661 Luftgekühlter Wärmetauscher für die Ölraffinierung und die Energieindustrie

Yuhong Group Co., Ltd. ist ein führender chinesischer Hersteller von Wärmeausrüstung.2015, entwirft und produziert Luftkühler nach API 661 und ASME Abschnitt VIII Div. 1 und liefert auch Wärmetauscher, Kondensatoren, Verdampfer, Reaktoren und andere Produkte für die Ölraffinierung,Petrochemie und Energieindustrie.

Beschreibung des Produkts

Der Luftkühlgerät (Air Cooled Heat Exchanger ?? ACHE), konstruiert und hergestellt nach den Anforderungen von API 661 und ASME Abschnitt VIII,ist eine hocheffiziente Ausrüstung für das Abkühlen und Kondensieren von Prozessflüssigkeiten und -gasen mit atmosphärischer Luft als KühlmittelDiese Ausrüstung ist für den Betrieb in schweren industriellen Bedingungen in Raffinerien, Petrochemie, Gasverarbeitungsanlagen und thermischen Kraftwerken bestimmt.

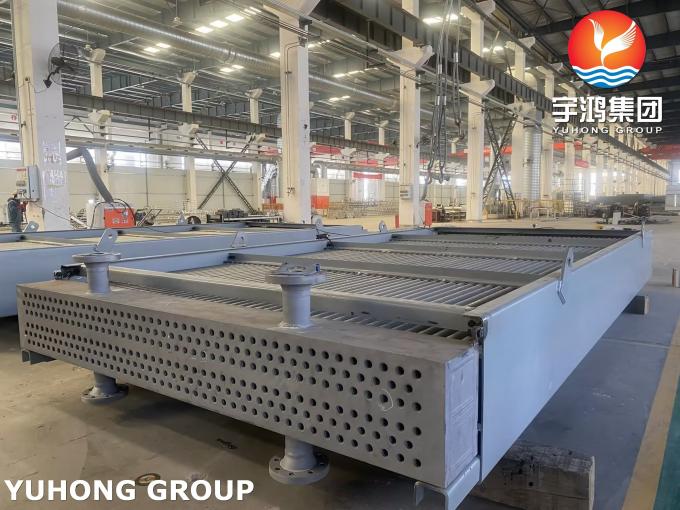

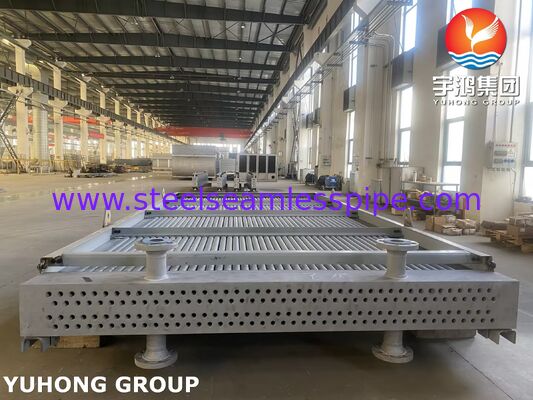

Die Konstruktion des Luftkühlers umfasst folgende Hauptkomponenten:

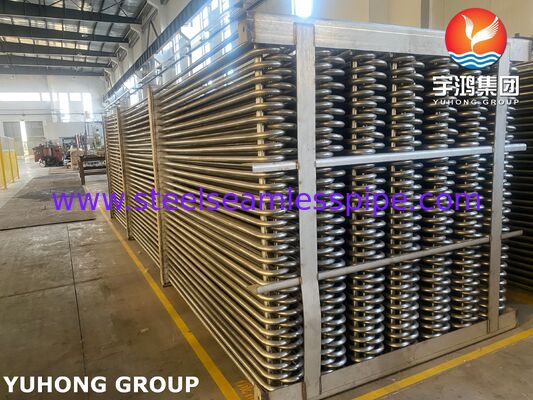

Rohrbundel- das wichtigste Wärmeaustauschelement.
Achsventilatoren- Zwangs- oder induzierte Luftzufuhr.
Überschriften- Verteilung des Prozessmediums durch die Rohre.
Strukturrahmen
Ausgestoßene- zur Steuerung des Luftstroms je nach Jahreszeittemperatur.

Technische Spezifikation

Parameter	Bedeutung / Beschreibung
Konstruktionscodes	Ausgabe VII, ISO 13706, ASME Abschnitt VIII Abteilung 1
Zertifizierung	ASME U-Stempel
Typ des Entwurfs	Gezwungene oder verursachte Anziehung
Typ der Überschrift	Typ der Steckdose, Typ der abnehmbaren Abdeckplatte, Typ der Steckdose
Rohrmaterial	Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Zellstoff, der in der Zellstoffverpackung verwendet wird.
Flossenmaterial	Aluminium (am häufigsten), Edelstahl
Flossenart	G eingebettet, geknürt L extrudiert, verpackt
Überschrift	ASTM A516 Gr.60 / Kohlenstoffstahl / Edelstahl
Temperaturbereich	bis zu -40°C bis +600°C
Höchstbetriebsdruck	bis zu 450 bar (je nach Konstruktion)
Anordnung der Rohrbündel	Horizontale (am häufigsten) oder vertikale

Prüfung und Qualitätskontrolle

Alle Luftkühler werden einer Reihe von Prüfungen gemäß ASME Abschnitt VIII Abschnitt 1 und API 661 unterzogen:

Prüfungstyp	Norm/Anforderung	Beschreibung
Hydrostatische Prüfung	ASME VIII UG-99	Prüfdruck: 1,3 × Konstruktionsdruck, Druck halten für mindestens 4 Stunden
Pneumatische Prüfung	ASME VIII UG-100	Prüfdruck: 1,1 × Konstruktionsdruck
Leckprüfung	Leckageprüfung	Pflichtprüfung aller geschweißten und verschraubten Verbindungen
Vibrationsprüfung	Einheitliche Prüfverfahren	Vibrationsamplitude-Steuerung, Grenzwerte von höchstens 20% des zulässigen Wertes nach API 661
Geräuschprüfung	API 661 Anhang E	Messung des Schallpegels nach dem Standardverfahren
Inspektion durch Dritte	- Ich bin verpflichtet.	Inspektion durch einen unabhängigen Inspektor (auf Kundenwunsch)

Aufschrift.Alle Qualitätsdokumente (MTC) für Druckteile werden gemäß EN 10204 3 geliefert.1

Vorteile des Luftkühlers nach API 661 und ASME

Kein Wasserverbrauch.Im Gegensatz zu Wasserkühlsystemen benötigt der Luftkühler keine ständige Wasserversorgung und birgt keine Gefahr einer Verunreinigung des Wassers durch Prozessmedien.
Kostenwirksamkeit.Keine Kosten für die Wasseraufbereitung oder Abwasserentsorgung, geringere Betriebskosten.
Umweltschutz.Keine Ableitung von kontaminiertem Wasser und minimale Umweltbelastung.
Hohe Zuverlässigkeit und Langlebigkeit.Die Konstruktion nach API 661 gewährleistet eine Beständigkeit gegen Korrosion, Erosion und Vibrationsbelastungen.
Layout-FlexibilitätDie Ausrüstung kann sowohl auf Bodenfundamenten als auch auf Rohrträgern montiert werden.
Weite Materialpalette.Kohlenstoffstahl zu Titan- und Duplexlegierungen bilden, so dass sie mit korrosiven und hochtemperaturen Medien arbeiten können.

Gestaltungsmerkmale

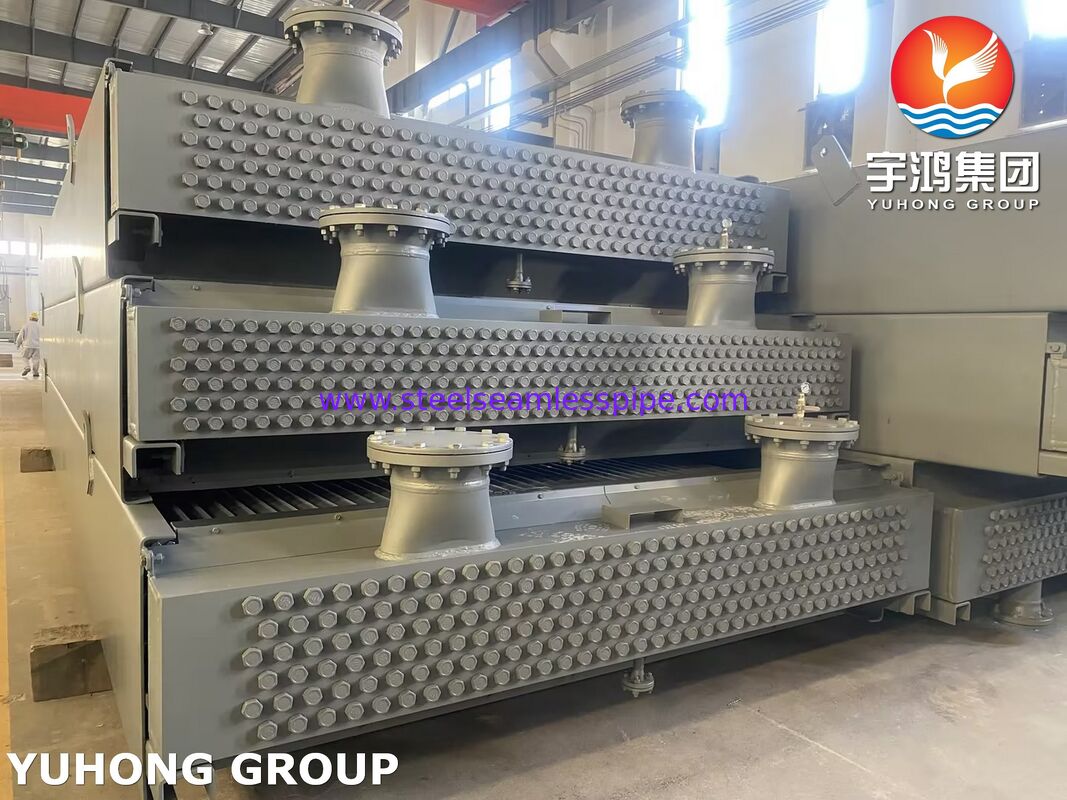

Designmerkmale der Kopfkästchen.Die Oberflächen von Luftkühlern haben einen rechteckigen Querschnitt, was die Berechnung der Mindestwandstärke im Vergleich zu zylindrischen Druckbehältern erschwert.Yuhong Group führt Kopfberechnungen mit Hilfe der Finite-Element-Methode (FEA) durch, um die strukturelle Integrität zu bestätigen, in Übereinstimmung mit API 661 und ASME.

Header Thermische Trennung.Gemäß API 661 wird, wenn der Temperaturunterschied zwischen den Ein- und Ausgangsabschnitten des Kopfes 110 °C (200 °F) übersteigt, die Kopfscheide angewendet, um thermische Verformungen auszugleichen.

Luftstromkontrolle.Durch ein verstellbares Fenster lassen sich die Kühlkapazität an die saisonalen Veränderungen der Umgebungstemperatur anpassen.

Anwendungen

Die Luftkühler der Yuhong Group nach API 661 und ASME Abschnitt VIII Div.1 werden in folgenden Branchen und Prozessen weit verbreitet:

Industrie	Typische Anwendung
Ölraffinerien	Kühlung von Kohlenwasserstoffströmen, Kondensation von Kolonnenoberflächenprodukten, Kühlung von Reaktormedien
Petrochemische Anlagen	Kühlung von Reaktionsprodukten, Kondensation nach Reaktoren, Kühlung von Destillationskolonnen
Gasverarbeitung	Kondensation von Erdgasquiden (NGL) und Kühlung von Gasströmen
Kraftwerke	Kühlung mit Turbinenöl, Kühlung mit Transformatoröl, Hilfskühlung
Chemische Industrie	Kühlung chemischer Reaktoren, Kondensation bei Destillationsverfahren

Anmerkung:Für Ölraffinerien und petrochemische Anlagen ist die Einhaltung von API 661 für die meisten internationalen EPC-Auftragnehmer eine obligatorische Anforderung.

Typen von Luftkühlern, die bestellt werden können

Die Yuhong-Gruppe produziert Luftkühler in folgenden Konstruktionskonfigurationen:

ZwangsdienstDie Ventilatoren befinden sich unterhalb des Rohrbündels und bieten einen einfachen Zugang zu den Ventilatoren für die Wartung.
Verursachtes VorhabenDie Fans befinden sich oberhalb des Rohrbundes. Sie sorgen für eine gleichmäßige Luftverteilung und reduzieren die Verwertung von heißer Luft.
HorizontaleDie Rohre sind horizontal angeordnet, der Luftstrom ist senkrecht zu den Rohren.Kompakte Bauweise und einfache Wartung (Rohrbündel kann leicht zur Reinigung entfernt werden).
VertikalDie Schläuche sind senkrecht angeordnet und werden bei begrenztem Bodenbereich verwendet.
V-Form / A-Rahmen die Rohre sind in V-Form angeordnet.
