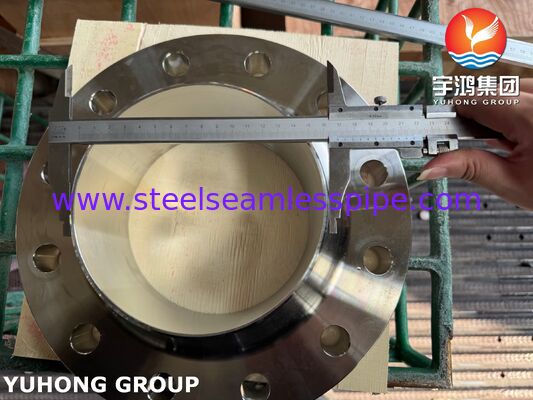

ASTM A182 F316/316L Edelstahl Flansch Schweißhals / WNRF Flansch im Rohrleitungssystem

ASTM A182 F316/316L Edelstahlflansch ASME B16.5 Geschweißter Hals / WNRF Flansch

Der ASTM A182 F316/316L WNRF Flansch bietet eine robuste, schweißbare und korrosionsbeständige Verbindung, die für kritische industrielle Rohrleitungssysteme geeignet ist. Seine doppelte Zertifizierung, das hochfeste Naben-Design und die Konformität mit ASME B16.5/B16.47 machen ihn zur bevorzugten Wahl für Ingenieure, die Zuverlässigkeit in aggressiven oder Hochdruckumgebungen benötigen.

Grundfunktion des geschweißten Stahlflansches

Ein Flansch ist ein mechanischer Verbinder, der zwei Rohrabschnitte, Ventile oder Geräte verbindet und gleichzeitig eine Demontage ermöglicht. Der WN-Flansch funktioniert wie folgt:

• Permanente Befestigung am Rohr durch eine Stumpfnaht mit voller Durchdringung.

• Abnehmbare verschraubte Verbindung mit dem Gegenflansch (ein weiterer WNRF, ein Blindflansch oder ein Geräteflansch).

• Abdichtung durch eine komprimierte Dichtung zwischen den beiden Flanschflächen.

Äquivalente Materialien des ASTM A182 F316L Edelstahl WNRF Flansches

Chemische Zusammensetzung % vonASTM A182 F316L Edelstahl WNRF Flansch

Wie es Leckagen widersteht

Leckagen treten auf, wenn der Innendruck die Dichtung nach außen drückt und die Kontaktdruckspannung reduziert. Das WNRF-Design wirkt dem entgegen durch:

• Hohe Schraubensteifigkeit (kurze Schraubenlänge aufgrund kompakter Flanschgeometrie).

• Starke Nabe verhindert Flanschrotation (Biegen unter Druck).

• Kontrollierte Dichtungskompression – ASME B16.5 definiert zulässige Schraubenlasten.

Anwendung

• Chemische und petrochemische Verarbeitung (Umgang mit korrosiven Flüssigkeiten)

• Öl und Gas (Onshore/Offshore, Raffinerien)

• Energieerzeugung (einschließlich nuklearer Hilfssysteme)

• Marine und Schiffbau (Meerwassersysteme)

• Pharmazeutische und Lebensmittelverarbeitung (hygienische und korrosionsbeständige Anforderungen)

• LNG und kryogene Anwendungen (gute Zähigkeit bei niedrigen Temperaturen)
