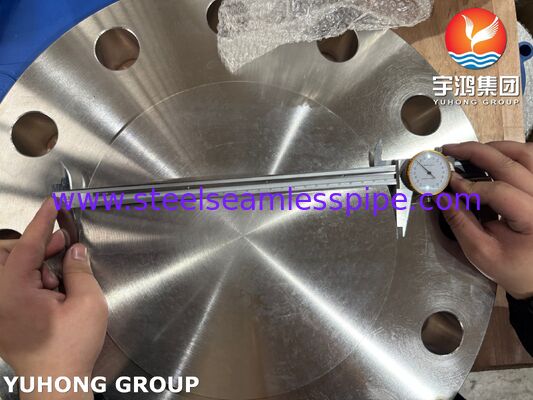

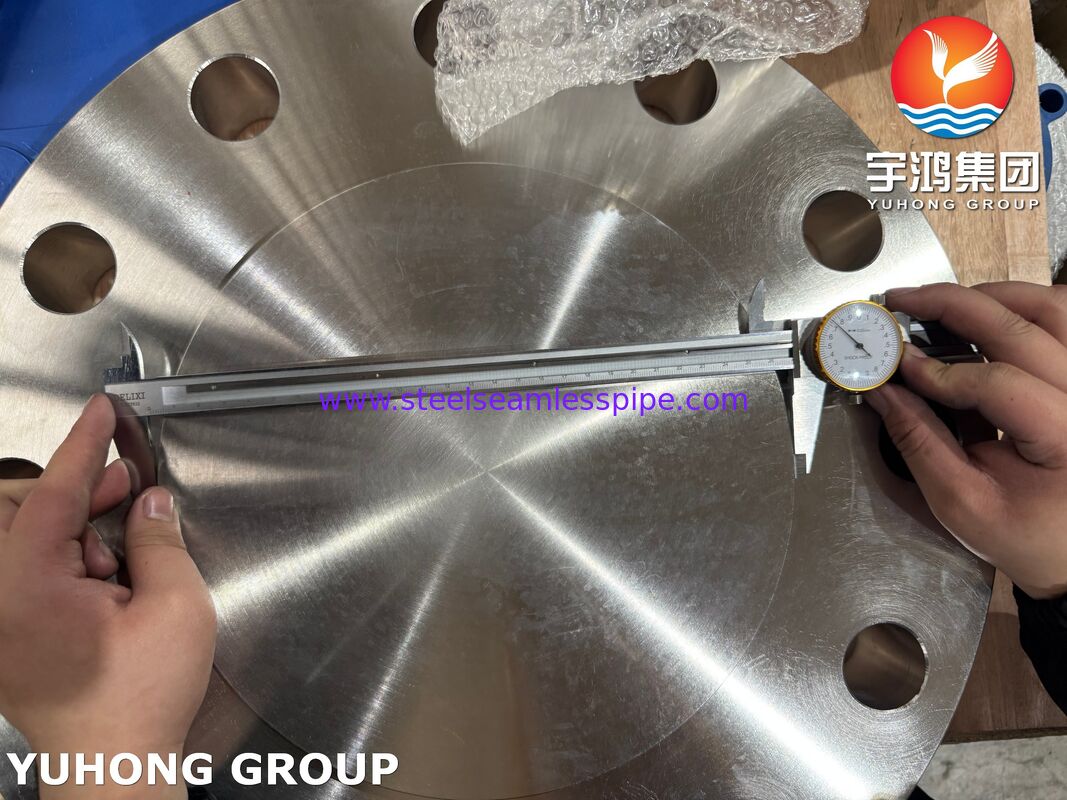

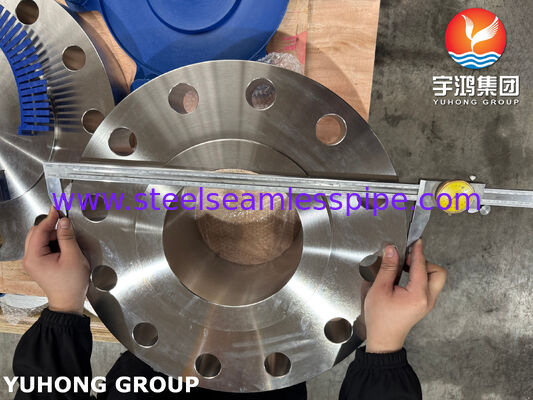

ASTM A182 F51 UNS S31803 Duplex 2205 Blind RF Flansch für Öl- und Gaspipelines
ASTM A182 F51 Blind RF Flansch ist ein geschmiedeter Duplex-Edelstahlflansch, hergestellt aus UNS S31803 / Duplex 2205 Material.
Der Blindflansch dient zum Verschließen des Endes eines Rohrleitungssystems, eines Druckbehältereinlasses oder einer Geräteverbindung. Seine erhabene Oberfläche (Raised Face) bietet eine definierte Dichtungsfläche für Schraubflanschverbindungen.
ASTM A182 deckt geschmiedete oder gewalzte legierte und rostfreie Stahlrohrflansche, Schmiedestücke, Ventile und ähnliche Drucksystemkomponenten ab. Die Spezifikation umfasst ferritisch-austenitische Duplex-Edelstahlgüten wie F51.
Duplex 2205 kombiniert eine austenitisch-ferritische Mikrostruktur mit relativ hoher mechanischer Festigkeit und Beständigkeit gegen lokale Korrosion und Spannungsrisskorrosion im Vergleich zu vielen herkömmlichen austenitischen Edelstählen.
Produktspezifikationen
| Artikel |
Spezifikation |
| Produkt |
Blind RF Flansch |
| Norm |
ASTM A182 / A182M |
| Güte |
F51 |
| UNS |
S31803 |
| Material |
Duplex-Edelstahl |
| Gängiger Gütename |
Duplex 2205 |
| Flanschtyp |
Blindflansch |
| Fläche |
Erhabene Fläche (RF) |
| Herstellung |
Geschmiedet |
| Maßnorm |
ASME B16.5 / ASME B16.47, wo zutreffend |
| Druckklasse |
150#, 300#, 600#, 900#, 1500#, 2500# |
| Größe |
NPS 1/2–24 oder kundenspezifisch |
| Oberfläche |
Bearbeitet / Glatt / Kundenspezifisch |
| Wärmebehandlung |
Lösungsgeglüht |
| Kennzeichnung |
Norm, Güte, Größe, Klasse und Chargennummer. |
| Prüfung |
Chemisch, mechanisch, maßlich und zerstörungsfrei gemäß Spezifikation |
ASTM A182 F51 / UNS S31803
ASTM A182 F51 entspricht der Duplex-Edelstahlgüte, die üblicherweise als UNS S31803 / Duplex 2205 identifiziert wird. Die Schmiedegüte-Referenzliste von Outokumpu listet F51 mit UNS S31803 und identifiziert das Material als Duplex-Edelstahl.
Typische Legierungselemente umfassen:
- Chrom
- Nickel
- Molybdän
- Stickstoff
- Mangan
- Silizium
- Kohlenstoff
Die Duplex-Mikrostruktur besteht sowohl aus ferritischen als auch aus austenitischen Phasen. Diese Struktur trägt zur Kombination von mechanischer Festigkeit und Korrosionsbeständigkeit bei, die mit Duplex 2205 verbunden sind.
Typische chemische Zusammensetzung
| Element |
Typischer / Spezifikationsbereich |
| C |
≤0,030% |
| Si |
≤1,00% |
| Mn |
≤2,00% |
| P |
≤0,030% |
| S |
≤0,020% |
| Cr |
21,0–23,0% |
| Ni |
4,5–6,5% |
| Mo |
2,5–3,5% |
| N |
0,08–0,20% |
| Fe |
Rest |
Für tatsächliche Lieferungen sollten die geltende ASTM-Ausgabe und die Kaufspezifikation die zertifizierte chemische Zusammensetzung regeln.
Mechanische Eigenschaften
Für ASTM A182 F51 sollten die mechanischen Eigenschaften gemäß der geltenden ASTM A182-Ausgabe und dem Produktzustand angegeben werden.
Typische Werte, die üblicherweise mit F51 verbunden sind, umfassen:
| Eigenschaft |
Typische Anforderung |
| Zugfestigkeit |
≥620 MPa |
| Streckgrenze |
≥450 MPa |
| Dehnung |
≥25% |
| Bruchverformungsgrad |
Gemäß geltender Spezifikation |
| Härte |
Gemäß ASTM A182-Anforderung |
Blind RF Flansch Design
Das Produkt besteht aus einem massiven Schmiedeflanschgehäuse ohne zentrale Bohrung.
Die Hauptmerkmale umfassen:
Blindfläche
Der Blindflansch verschließt das Ende eines Rohrs oder einer Geräteöffnung, ohne einen Durchfluss zu ermöglichen.
Erhabene Fläche
Die RF-Fläche bietet eine definierte Dichtungskontaktfläche für Schraubflanschverbindungen.
Schraubenlöcher
Schraubenlochdurchmesser, -anzahl und -lochkreis werden gemäß der geltenden Maßnorm und Druckklasse gefertigt.
Flanschdicke
Die Dicke wird bestimmt gemäß:
- NPS
- Druckklasse
- Geltende Maßnorm
- Konstruktionsanforderungen
Außendurchmesser
Der Außendurchmesser des Flansches hängt von der Nennweite und der Druckklasse ab.
Herstellungsprozess
Typischer Herstellungsprozess:
- Prüfung von Duplex-Edelstahl-Rohmaterial
- Chargennummer-Identifizierung
- Schneiden
- Schmieden
- Wärmebehandlung
- Lösungsglühen
- Bearbeitung
- Bearbeitung der RF-Fläche
- Bohren der Schraubenlöcher
- Kennzeichnung
- Maßprüfung
- PMI
- ZfP, falls erforderlich
- Endkontrolle
- Verpackung
ASTM A182 enthält Anforderungen an die Wärmebehandlung sowie an die mechanischen/chemischen Eigenschaften für die bestellte Güte.
Anwendungen
Öl und Gas
- Rohrleitungsisolierung
- Prozessrohrleitungen
- Bohrlochkopf-zugehörige Rohrleitungen
- Offshore-Rohrleitungssysteme
- Gasaufbereitungssysteme
Petrochemie
- Prozessrohrleitungen
- Chemikalientransfersysteme
- Druckrohrleitungen
- Geräteanschlüsse
Marine und Offshore
- Meerwasserbezogene Systeme
- Offshore-Prozessausrüstung
- Marine-Rohrleitungen
Chemische Verarbeitung
- Korrosionsbeständige Prozessrohrleitungen
- Chemikalientransferleitungen
- Drucktragende Rohrleitungskomponenten
