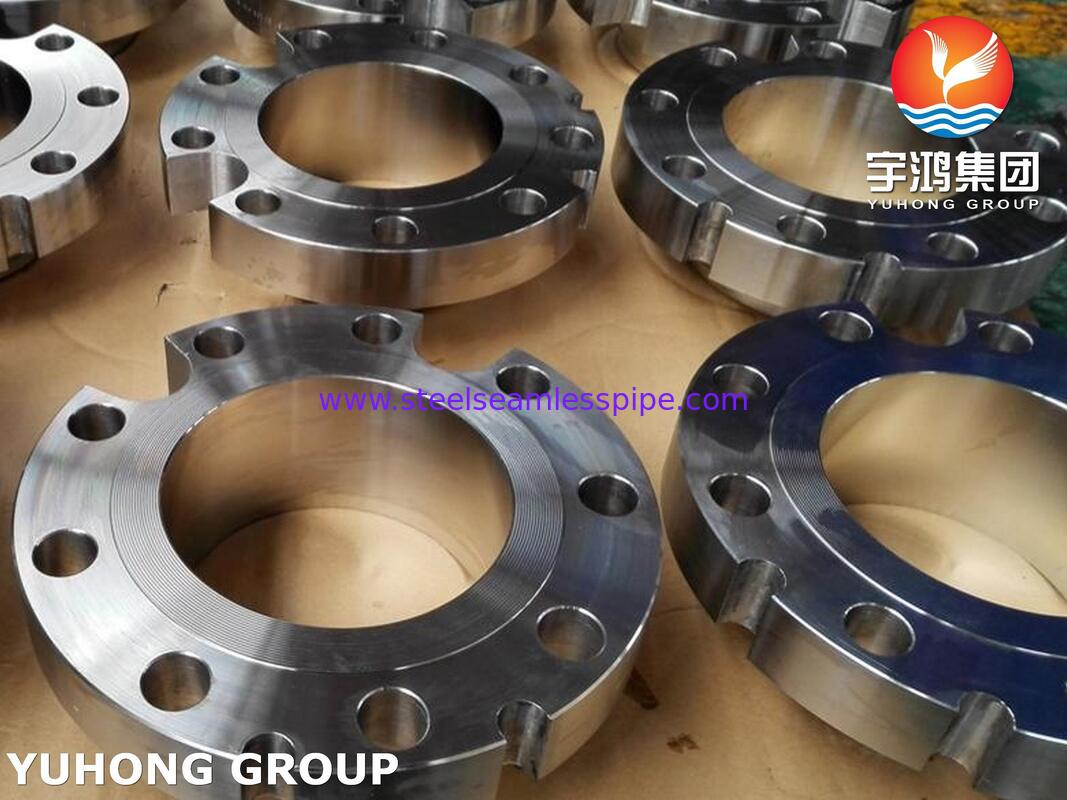

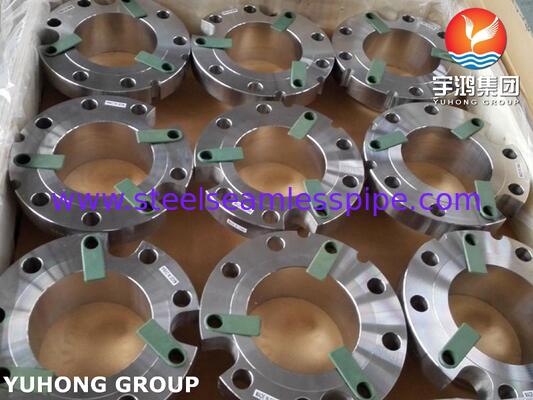

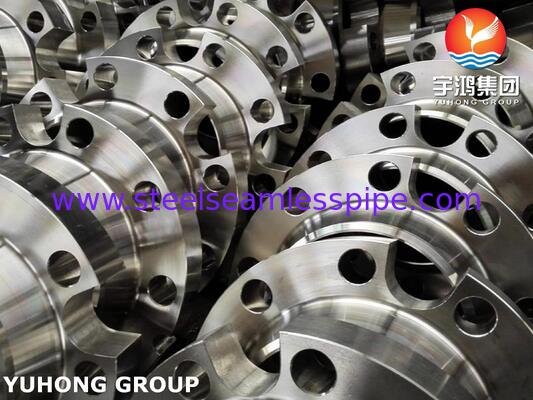

ASTM A182 F304L Edelstahlflansche geschmiedet, speziell geformt

ASTM A182 Edelstahl UNS S30403 Spezialflansch F304L Geschmiedeter Spezialformflansch

ASTM A182 F304L Edelstahl Spezialflansch ist eine kundenspezifische Lösung, die verwendet wird, wenn ein Standardflansch von der Stange die geometrischen, räumlichen oder leistungsbezogenen Anforderungen eines bestimmten Verbindungspunkts nicht erfüllen kann. In der Rohrleitungs- und Maschinenbauindustrie ist ein Flansch eine Methode zum Verbinden von Rohren, Ventilen, Pumpen und anderen Geräten zur Bildung eines Rohrleitungssystems. Er bietet auch einfachen Zugang für Reinigung, Inspektion oder Modifikation.

Während Standardflansche (wie Schweißhalsflansche, Vorschweißflansche, Blindflansche und Schweißmuffenflansche) rund sind und spezifischen Maßnormen (ASME B16.5, ASME B16.47) entsprechen, ist ein Spezialformflansch jeder Flansch, der von diesen standardmäßigen kreisförmigen Formen oder Abmessungen abweicht, um eine spezifische technische Anforderung zu erfüllen. Dies sind oft kundenspezifische Komponenten, die für einzigartige Anwendungen, Platzbeschränkungen oder nicht standardmäßige Verbindungspunkte entwickelt wurden.

Warum einen Spezialformflansch verwenden? Ingenieure entscheiden sich aus mehreren Gründen für Spezialformflansche:

1. Nicht-kreisförmige Verbindungen: Die Gegenstücke (wie Getriebegehäuse, Pumpengehäuse oder Rutschen) können ein ovales, quadratisches oder rechteckiges Schraubenmuster aufweisen. Ein Spezialflansch passt sich genau an diese Schnittstelle an.

2. Platzbeschränkungen: In beengten industriellen Umgebungen passt ein runder Flansch in voller Größe möglicherweise nicht. Ein ovaler oder speziell geformter Flansch kann den notwendigen Dichtschluss auf begrenztem Raum bieten.

3. Ausrichtungsvorgaben: Manchmal müssen die Schraubenlöcher in einer sehr spezifischen Weise ausgerichtet sein, die mit standardmäßigen, symmetrischen Flanschen nicht möglich ist.

4. Anpassung an ungewöhnliche Kanäle: In der HLK-, Materialhandhabungs- oder spezifischen Prozessindustrie sind Kanäle oft rechteckig oder quadratisch. Ein Spezialflansch ermöglicht den Anschluss eines runden Rohrs an eine rechteckige Rutsche oder ein Gefäß.

5. Hochbelastete oder spezialisierte Anwendungen: Standardflansche sind möglicherweise nicht ausreichend für extrem hohe Drücke, Temperaturen oder korrosive Umgebungen, was ein kundenspezifisches Design mit dickeren Wänden oder spezialisierten Legierungen erfordert.

Gleichwertige Güten von ASTM A182 F304L Edelstahl Spezialflansch

Spezialformflansche können aus einer Vielzahl von Materialien gefertigt werden, um der Umgebung gerecht zu werden:

• Kohlenstoffstahl: (z. B. ASTM A105, A350) - Allgemeiner Gebrauch, Öl und Gas, strukturell.

• Edelstahl: (z. B. ASTM A182 F304/F316) - Korrosive Umgebungen, Lebensmittelverarbeitung, Pharmazeutika.

• Legierter Stahl: (z. B. ASTM A182 F11/F22) - Hochtemperatur- und Hochdruckanwendungen (wie Stromerzeugung).

• Duplex & Super Duplex: (z. B. ASTM A182 F51/F55) - Offshore- und Marineanwendungen, die hohe Festigkeit und Korrosionsbeständigkeit erfordern.

• Nickellegierungen: (z. B. Inconel, Hastelloy) - Extrem korrosive oder Hochtemperaturumgebungen.

Chemische Zusammensetzung von ASTM A182 F304L Edelstahl Spezialflansch %

Mechanische Eigenschaften von ASTM A182 F304L Edelstahl Spezialflansch

Gängige Arten von Spezialformflanschen

1. Ovale Flansche: Oft dort eingesetzt, wo der Platz in einer Richtung begrenzt ist (z. B. an Ventilkörpern, Verdichtergehäusen oder im Schiffbau). Sie bieten eine gute Dichtfläche mit einer geringeren Grundfläche als ein Kreis.

2. Quadratische Flansche: Üblich im Niederdruck-Kanalbau, in Wasseraufbereitungstanks und in landwirtschaftlichen Geräten. Sie sind einfacher für quadratische oder rechteckige Anschlüsse herzustellen und werden oft mit einfachen Dichtungen aus Plattenmaterial verwendet.

3. Rechteckige Flansche: Sehr verbreitet in der Materialhandhabung (Staubabsauganlagen), HLK (Heizung, Lüftung und Klimatisierung) und chemischen Verarbeitung, wo große Mengen an Luft oder Materialien durch rechteckige Kanäle transportiert werden.

4. Segmentierte oder Muschelflansche: Dies sind Flansche, die aus zwei oder mehr Teilen bestehen, die um ein vorhandenes Rohr geschraubt werden. Sie werden für Reparaturen, Verstärkungen oder zum Anbringen von Abzweigungen an eine bestehende Leitung verwendet, ohne das Rohr zu durchtrennen (Hot Tapping).

5. Blendenflansche mit Spezialanschlüssen: Während Blendenflansche ein Standardtyp sind, umfassen "spezielle" Versionen zusätzliche oder anders positionierte Druckmessanschlüsse für komplexere Durchflussmesssysteme.

6. Kundenspezifische Schmiedeteile: Jeder Flansch, der von Grund auf nach einer spezifischen technischen Zeichnung entworfen wurde und einzigartige Schraubenmuster, ungewöhnliche Nabellängen oder spezielle Verjüngungen aufweist.

Anwendung
