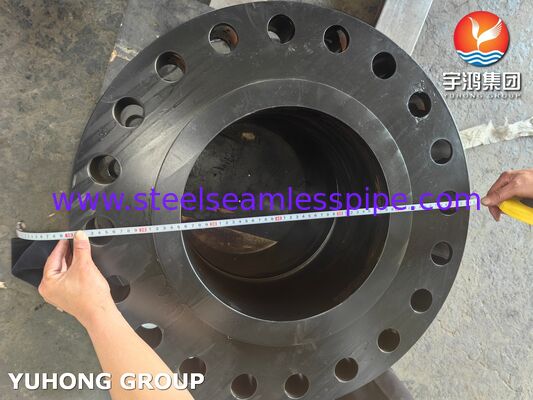

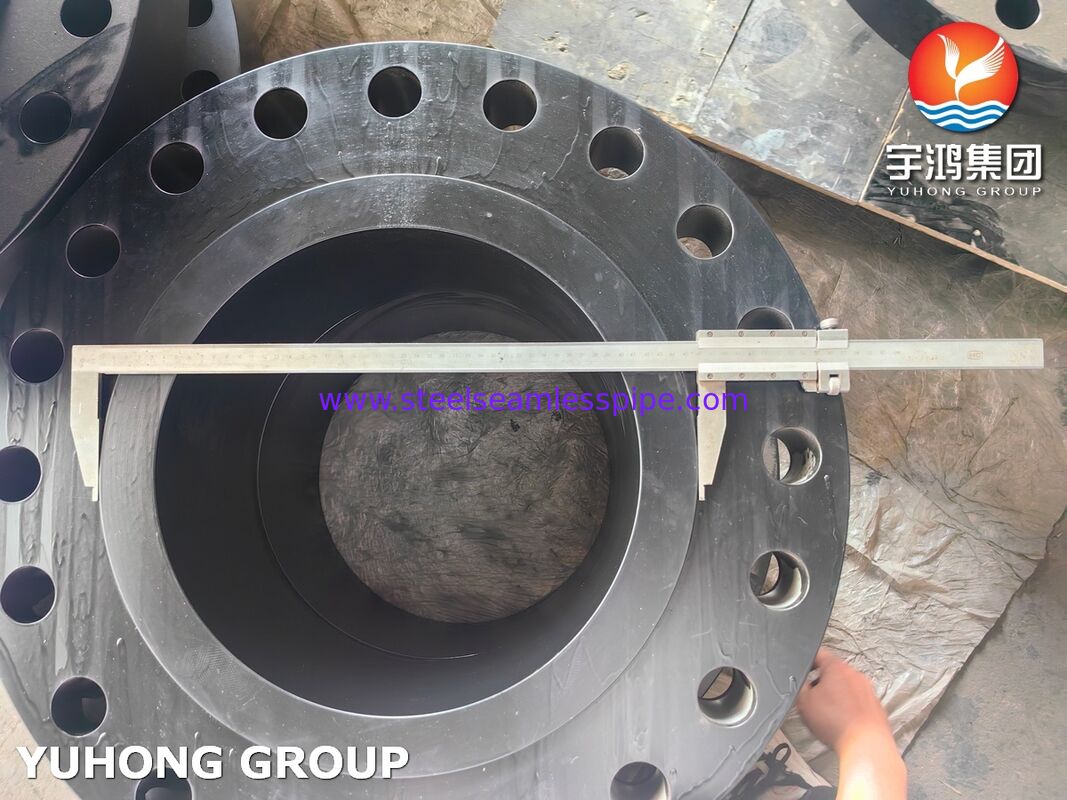

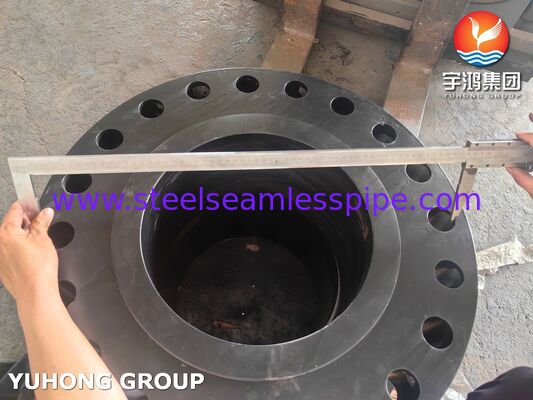

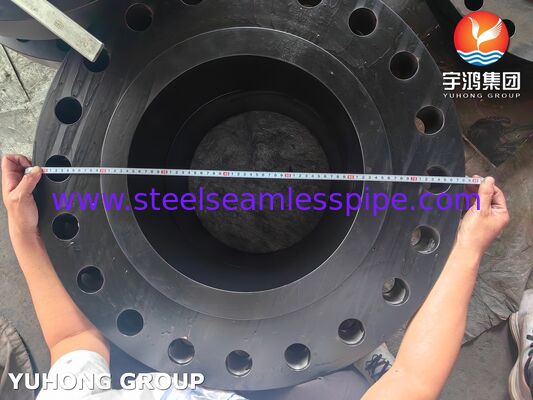

ASTM A694 F56 Kohlenstoffstahlflansche WNRF / Schweißhalsflansche für Hochdruckdienst

ASEME B16.5 ASTM A694 / ASME SA694 Kohlenstoffstahl WNRF Flansche

ASTM A694 F56 Kohlenstoffstahlflansche sind hochfeste, schlaggeprüfte Schmiedeteile, die für Hochdruck- und moderate Niedertemperaturanwendungen konzipiert sind, insbesondere in den Bereichen Öl- und Gaspipelines und Bohrlochköpfe. Ihre Hauptstärke ist die Kompatibilität mit API 5L X52–X65-Leitungsrohren, kombiniert mit obligatorischer Schlagprüfung und der Fähigkeit, NACE MR0175 für Sauergasdienst zu erfüllen. In Verbindung mit dem ASME B16.5-Schweißhalsdesign bieten sie eine zuverlässige, normgerechte Lösung für kritische Rohrleitungssysteme.

Chemische Zusammensetzung % von ASTM A694 F56 Kohlenstoffstahl WNRF Flansch

Abmessungen von ASTM A694 /ASME SA694 Flansch

Warum diese Kombination gegenüber A105 wählen?

Viele Ingenieure wählen ASTM A694 F56 Flansche aus folgenden Gründen:

• Festigkeitsanpassung
  Wenn das angeschlossene Rohr API 5L X56 (Streckgrenze 56 ksi) ist, würde ein A105-Flansch (Streckgrenze 36 ksi) zur druckbegrenzenden Komponente werden. F56 bringt die Streckgrenze des Flansches in Einklang mit dem Rohr.

• Schlagzähigkeit
  A694-Schmiedeteile werden typischerweise schlaggeprüft (Charpy V-Kerbe), um duktiles Verhalten bei niedrigen Temperaturen zu gewährleisten, was oft für arktische, unterseeische oder wintertaugliche Installationen erforderlich ist. A105 wird nicht automatisch schlaggeprüft.

• Sauergasdienst-Kompatibilität
  Viele Projekte spezifizieren A694 F56 mit NACE MR0175/ISO 15156-Härtebeschränkungen (≤22 HRC) für H₂S-Umgebungen. A105-Flansche erfordern oft eine separate, restriktivere Verarbeitung, um diese Grenzwerte zu erfüllen.

• Strukturelle Integrität
  Der Schweißhalskragen sorgt für einen allmählichen Spannungsübergang und ermöglicht eine vollständige radiografische Prüfung der Schweißnaht. Dies ist in kritischen Anwendungen obligatorisch, wo ein Slip-on- oder Socket-Schweißflansch nicht zulässig wäre.

Anwendungen

• Öl & Gas – Upstream & Midstream

Der Hauptanwender. Diese Flansche finden sich an Hochdruck-Bohrlochköpfen, Sammelsystemen und Fernleitungen.

• Petrochemische & Chemische Verarbeitung

Verwendet in Hochdruck-Reaktorkreisläufen, Hydroprocessing-Einheiten und Rohrleitungen für extreme Beanspruchungen, bei denen zyklische Belastung oder niedrige Temperaturen eine Rolle spielen.

• Energieerzeugung

Insbesondere in GuD-Kraftwerken, Hochdruck-Dampfleitungen und Kesselspeisewassersystemen, die Schmiedeteile mit hoher Streckgrenze und Ermüdungsbeständigkeit erfordern.

• Offshore & Untersee

Plattformen, FPSOs und Unterwassermanifolds verlassen sich auf diese Flansche aufgrund ihrer Kombination aus hoher Festigkeit, Schlagzähigkeit und zuverlässiger Abdichtung unter extremen Bedingungen.
