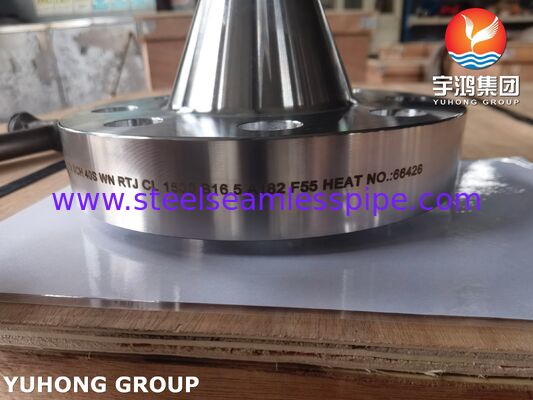

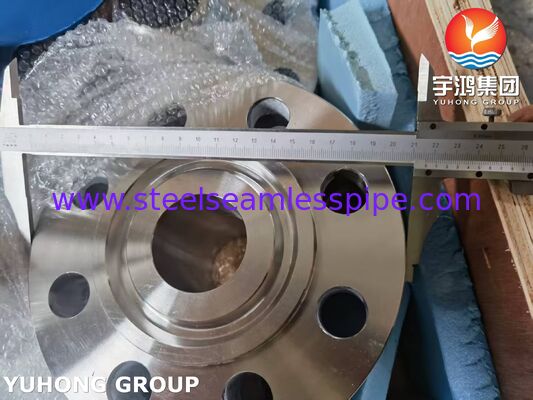

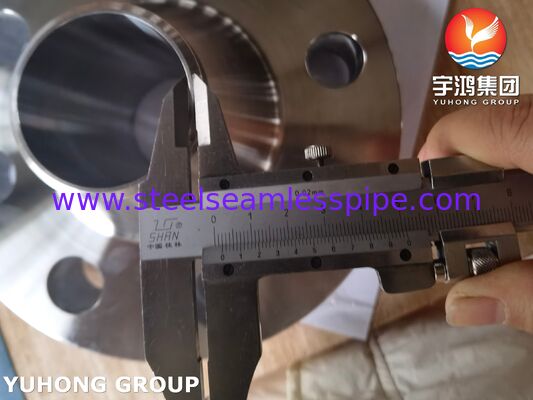

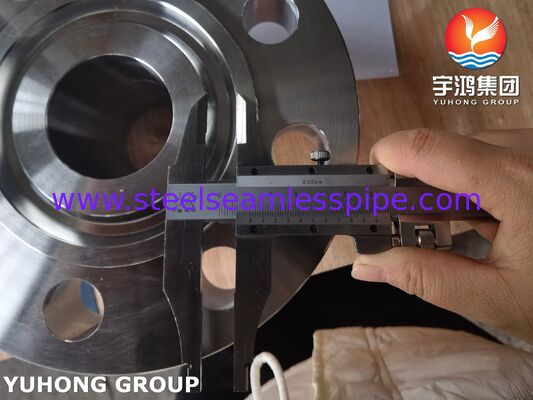

ASTM A182 F55 / 1.4501 / S32760 Super Duplex Stahlflansch Super Duplex 2507 WNRTJ Flansch

ASTM A182 F55 WNRTJ FLANSCHUNS S32760 SUPER DUPLEX EDELSTAHLFLANSCH

ASTM A182 F55 Super Duplex Stahl Schweißhals RTJ Flanschist ein hochleistungsfähiges Schmiedeteil, das für kritische Anwendungen in extremen Umgebungen entwickelt wurde. Dieser Flansch verfügt über eine Super-Duplex-Mikrostruktur, die eine fast doppelte Streckgrenze von Standard-Edelstahl bietet und gleichzeitig eine außergewöhnliche Beständigkeit gegen Lochfraß, Spaltkorrosion und Spannungsrisskorrosion durch Chloride aufweist. Das Schweißhalsdesign beinhaltet eine lange, konische Nabe, die die Spannung verteilt und eine Stumpfschweißung mit voller Durchdringung ermöglicht, um die strukturelle Integrität unter hohem Druck zu gewährleisten. Die RTJ-Dichtung (Ring Type Joint) verfügt über eine präzisionsgefertigte Nut, die eine Metalldichtung komprimiert, um eine leckagefreie Metall-zu-Metall-Abdichtung zu bilden, was sie für Hochdruck- und Hochtemperaturanwendungen in der Öl- und Gasindustrie, im Offshore-Bereich und in der chemischen Verarbeitung unerlässlich macht.

Gleichwertige Güte von ASTM A182 F55 / S32760 Super Duplex Stahlflansch

Chemische Zusammensetzung % von ASTM A182 F55 / S32760 Super Duplex Stahlflansch

Mechanische Eigenschaften von ASTM A182 F55 Super Duplex Stahl WNFF Flansch

Hier sind die spezifischen Bedingungen, die die Verwendung von RTJ-Flanschdichtungen vorschreiben:

1. Hoher Druck und hohe Temperatur (schwere Beanspruchung)
RTJ ist Standard für ASME-Druckklassen 600# und höher (insbesondere 900#, 1500# und 2500#). In diesen Klassen ist der Innendruck so hoch, dass Standarddichtungen (die bei RF/FF-Flanschen verwendet werden) aus der Verbindung herausgedrückt oder herausgeblasen würden. Die in RTJ-Flächen verwendete Metalldichtungsring dichtet durch Verformung in der Nut ab und erzeugt eine Abdichtung, die stärker ist als die Rohrwand selbst.

2. Ringdichtungsring
RTJ-Flansche verwenden eine Metalldichtung (oval oder achteckig), während RF-Flansche eine weiche/Verbund-Spiralwickeldichtung verwenden.

Verwenden Sie RTJ, wenn: Sie tödliche Flüssigkeiten, Gase oder Kohlenwasserstoffe mit hoher Geschwindigkeit eindämmen müssen, bei denen eine Standarddichtung versagen würde.

3. Kritische zyklische Bedingungen
In Umgebungen mit extremen Temperaturschwankungen oder Vibrationen (häufig auf Offshore-Plattformen und an Bohrlochköpfen) kann die Bolzenspannung nachlassen. RTJ-Nuten sind so konzipiert, dass die Abdichtung auch bei Bolzenverlängerung erhalten bleibt, während RF-Verbindungen vollständig auf konstanter Dichtungskompression beruhen.

4. Industriestandards (API)
RTJ ist in der Öl- und Gasindustrie für Bohrkränze, Weihnachtsbaum (Bohrlochköpfe) und Choke-/Kill-Leitungen gemäß API 6A-Spezifikationen zwingend vorgeschrieben.

Merkmal der Flanschdichtung – Typ RTJ (Ring Type Joint)

• Dichtungstyp: RTJ-Flansche verwenden eine Metalldichtungsring (oval oder achteckig), die in einer maschinell bearbeiteten Nut auf der Flanschfläche sitzt.

• Dichtungsmechanismus: Wenn die Flanschbolzen angezogen werden, komprimiert sich die Metalldichtung in die Nut und verformt sich leicht, um eine Metall-zu-Metall-Abdichtung zu erzeugen.

• Anwendung: RTJ-Dichtungen sind speziell für Hochdruck- und Hochtemperaturanwendungen konzipiert. Sie sind in vielen Öl- und Gasbohrlochköpfen und Verteilern zwingend vorgeschrieben.

• Standards: Die Nutabmessungen sind standardisiert (typischerweise gemäß API 6A oder ASME B16.5), um spezifische Ringdichtungsnummern (z. B. R24, R31 usw.) aufzunehmen.

Anwendung

• Offshore-Öl und Gas: Oberflächen- und Unterwasserpipelines, Verteilersysteme und Steigleitungen.

• Chemische Verarbeitung: Handhabung von Chloriden, Säuren und aggressiven Katalysatoren.

• Entsalzungsanlagen: Hochdruck-Umkehrosmoseanlagen.

• Schiffsumgebungen: Wellen und Schotten, bei denen Meerwasserkorrosion eine Rolle spielt.
