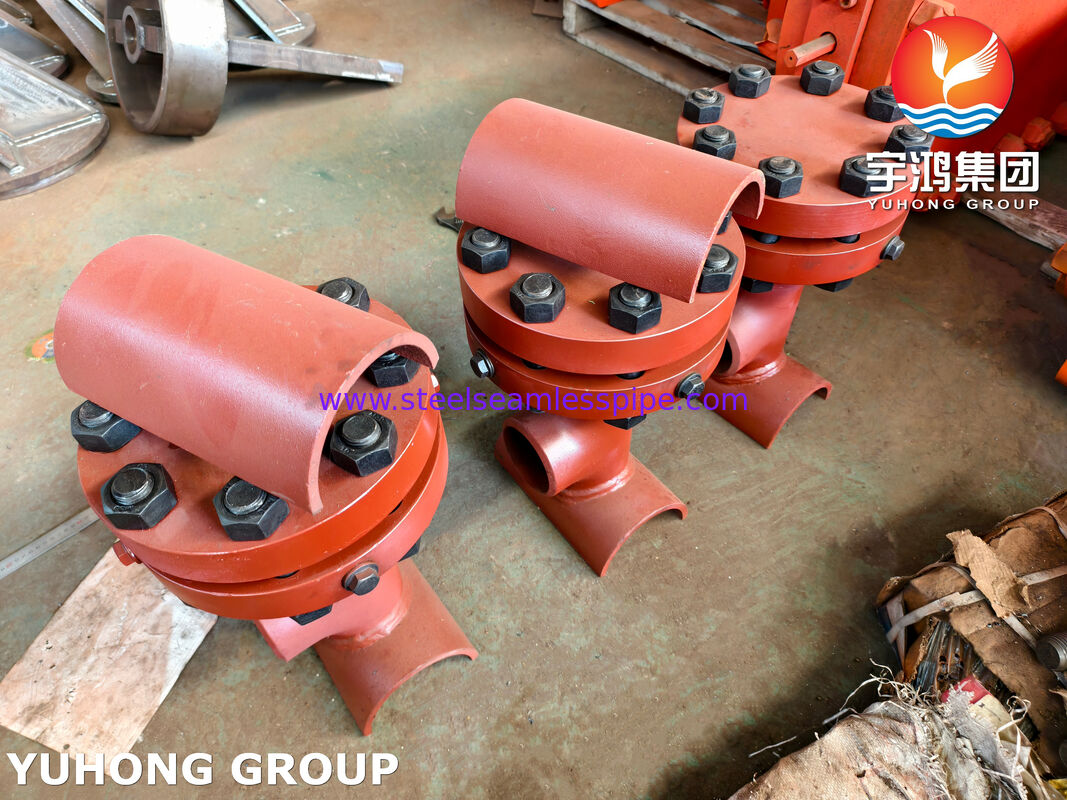

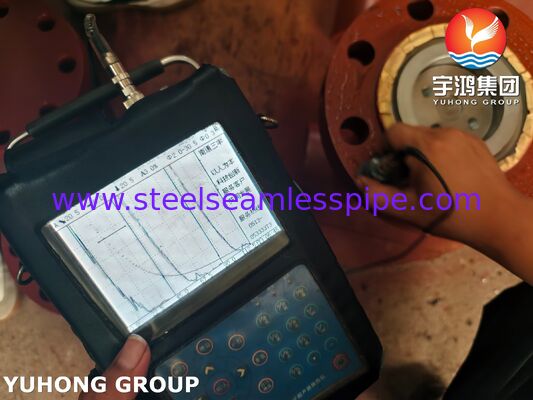

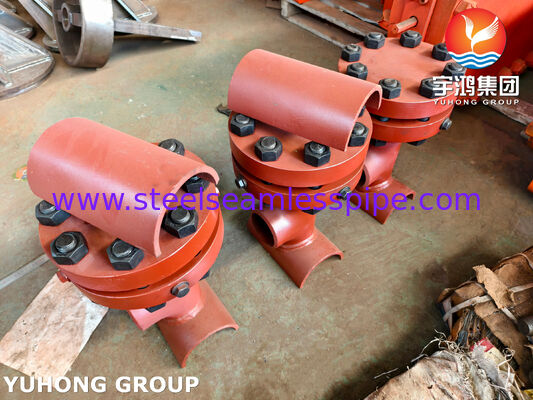

Flankenfittings, ASTM A105 Flansche mit A234 WPB Teefür die Komponente des Öl- und Gassystems
Warum eine Flansche mit einem Fitting kombinieren?
Rohrleitungen verfügen über zwei grundlegende Verbindungsarten:
1Permanente Gelenke: Geschweißte Gelenke für Stärke, Integrität und Leckfestigkeit.
2. Abnehmbare/abnehmbare Verbindungen: Flanken- oder Gewindeverbindungen zur Wartung, Inspektion und Verbindung von Geräten.
Eine Kombination von "Flanke + Befestigung" platziert ein abnehmbares Gelenk strategisch an einem bestimmten, kritischen Punkt in einem ansonsten dauerhaften System.Reduktor) ändert die Strömungsrichtung oder die Rohrgröße, während der Flansch die verschraubte, abnehmbare Schnittstelle liefert.

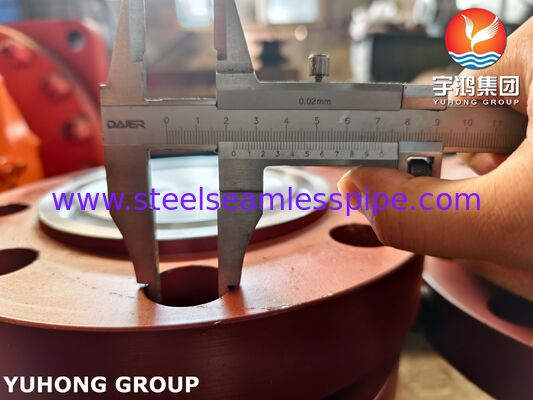

Spezifikation für geschmiedete Flansche
| Typ |
Flansche |
| Materialqualität |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Kohlenstoffstahl, Legierungsstahl, Edelstahl, Nickellegierung...
|
| Standards |
ASME B16.5, B16.47 Reihe A&B |
| Herstellungsart |
Schmiede |
| Größe |
1/2" bis 48", sch5S bis sch.XXS oder nach Maß |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oberflächenbehandlung |
Verzinkte/Korrosionsschutzbeschichtung |
| Anwendung |
Für Rohrverbindungen |
Spezifikation der Buttweld-Fittings
| Typ |
Anpassung |
| Materialqualität |
Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten.
Kohlenstoffstahl, Legierungsstahl, Edelstahl, Nickellegierung...
|
| Standards |
ASME B16.9 |
| Herstellungsart |
Hintern |
| Größe |
1/2" bis 48", sch5S bis sch.XXS oder nach Maß |
| Muster |
Erbogen, Tee, Reduktor, Kappe |
| Oberflächenbehandlung |
Verzinkte/Korrosionsschutzbeschichtung |
| Anwendung |
Für Rohrverbindungen |
Gemeinsame Standardkonfigurationen
A. Flankenfittings (Integralflansche)
Der Flansch wird mit dem Körper in einem Stück gegossen oder geschmiedet.
Beispiele:
Flankierte Ellbogen: Wechseln der Richtung (90° oder 45°) mit flankierten Enden.
Flanged Tee: Erstellt einen Zweig mit allen drei Enden geflanzt.
Flankenreduktor: Ändert die Rohrgröße mit Flankenenden.
Standard:ASME B16.5 (Rohrflügel und Flügelbefestigungen: NPS 1⁄2" bis 24"). Diese Norm behandelt die Abmessungen, Nennwerte und Toleranzen für diese spezifischen Befestigungen.
B. Hergestellte Kombinationen (Flanke + Schweißanlage)
Dies beinhaltet das Schweißen eines Standardflansches an eine Standardschweißanlage.
Verwendungszwecke:
Flansche: nach ASME B16.5 oder B16.47.
Schweißanlage: nach ASME B16.9 (Butt-Weld) oder B16.11 (Socket-Weld/Threaded).
Häufigstes Beispiel:Flanken-Outlet-Tee
Dies ist ein Butt-Weld Tee (B16.9) mit einem Flansch (B16.5) an seine Verzweigungssteckdose geschweißt.
Spezifikation: Tee, BW x BW x RF (Buttweld x Buttweld x Aufgehobene Gesichtsflansche).
Weitere Beispiele:
Flanken-Stub-End: Ein Lap Joint Flange + ein Stub-End (B16.9) für leicht ausrichtbare Systeme.
Flanschdüse: Schweißkopf oder -kopplung (B16.11) mit geschweißtem Flansch für die Anschlüsse der Geräte.
Anwendungen
Flankierte Tees werden in allen Branchen verwendet, in denen Rohrleitungen modular oder zugänglich sein müssen:
-
Wasser- und Abwasserbehandlung: Zur Umleitung des Flusses in verschiedene Verarbeitungstanks oder Filter.
-
Chemische und petrochemische Anlagen: An Leitungen, die häufiges Verputzen, Reinigung oder Katalysator-Laden/Entladen erfordern.
-
Stromerzeugung: In Kühlwasser-, Zufuhrwasser- und Hilfssystemen, bei denen Ausrüstung isoliert sein muss.
-
Schiffsbau und Offshore: Für Ballast-, Seebilde- und Meerwassersysteme, die eine robuste, zusammenhängende Rohrleitung erfordern.
-
HVAC & Industrial Plumbing: In großen Kühlwasser- oder Dampfverteilungsleitungen.
