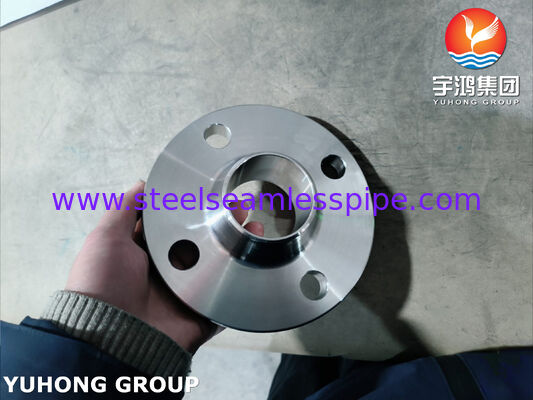

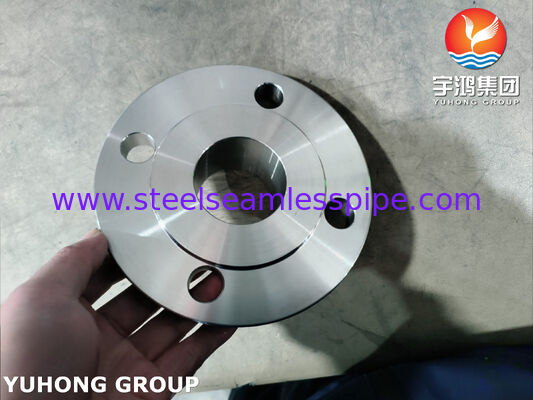

ASTM A182 F51 Duplex-Flanze aus Edelstahl für Rohrleitungen
ASTM A182Die Spezifikation umfasst geschmiedete Rohrverbindungen aus Niedriglegierung und Edelstahl, die in Drucksystemen verwendet werden, einschließlich Flanschen, Armaturen, Ventile,mit einer Breite von mehr als 20 mm,Es umfaßt verschiedene Sorten von Stahl mit geringer Legierung sowie ferritische, martensitische, austenitische und ferritische austenitische Edelstahle.F51ist ein Duplexstahl-Material, das nach der ASTM-Norm A182 als Qualitätscode bezeichnet wird.der aus seinem typischen chemischen Verhältnis von etwa 22% Chrom und 5% Nickel besteht.
ASTM A182 F51 Wärmebehandlung von Duplexflanschen aus Edelstahl
|
GRA.
|
Die UNS GRA.
|
Zugfestigkeit,
Min, ksi [MPa]
|
Leistungsstärke, min.
ksi [MPa]B
|
Verlängerung in 2 Zoll.
[50 mm] oder 4D,
Min, %
|
| F51 |
S31803 |
90 [620] |
60 [450]
|
25
|
Vorteile von Duplexflanschen aus Edelstahl ASTM A182 F51
- Hohe Festigkeit
- Ausgezeichnete Beständigkeit gegen Spannungskorrosionscracking (SCC)
- Gute Korrosionsbeständigkeit
- Gute Schweißfähigkeit
- Gute Zähigkeit
Chemische Zusammensetzung von Flanschen aus Edelstahl
|
GRA.
|
Chemische Zusammensetzung (% maximal) |
| C |
MN |
P |
S |
SI |
Zinssatz |
Ni |
Die MO |
Zentralbank |
N |
| F51 |
0.03 |
2.0 |
0.030 |
0.02 |
1.0 |
21.0-23.0 |
4.5 bis 6.5 |
2.5 bis 3.5 |
--- |
0.08-0.20 |
| F53 |
0.03 |
1.2 |
0.035 |
0.02 |
0.8 |
24.0-26.0 |
6.0-8.0 |
3.0-5.0 |
0.5 |
0.24 zu 0.32 |
|
F55
|
0.03 |
1.0 |
0.030
|
0.01 |
1.0 |
24.0-26.0 |
6.0-8.0 |
3.0-4.0 |
0.5-1.0 |
0.20 zu 0.30 |
Nichtzerstörende Prüfung und Qualitätskontrolle für ASTM A182 F51 Duplex-Flächen aus Edelstahl
1.Flüssigkeitsdurchdringende Prüfungen: Diese sind fast obligatorisch und dienen zum Nachweis von Oberflächenfehlern in kritischen Bereichen wie Flanschdichtfläche und Rillen.Lineare Defekte an der Dichtungsoberfläche sind nicht zulässig..
2.Ultraschallprüfung: Ultraschallprüfung (UT) ist für große oder hochdruckende Flansche erforderlich, um innere Defekte zu erkennen.
3.Korrosionsprüfung: Eine intergranulare Korrosionsprüfung ist in der Regel erforderlich, um eine ordnungsgemäße Wärmebehandlung und die Abwesenheit von Chromkarbid-Ausfälle sicherzustellen.
4.Messung des Ferritgehalts: Ein Ferritzähler wird verwendet, um sicherzustellen, dass der Ferritgehalt im idealen Bereich von 35-55% liegt, um die Wirksamkeit der Wärmebehandlung zu überprüfen.
5Materialprüfung: Ein Spektrometer wird verwendet, um zu überprüfen, ob die chemische Zusammensetzung der Norm entspricht.
ASTM A182 F51 Duplexflansche aus Edelstahl Hauptanwendungsbereiche
-
Öl- und Gasindustrie:Offshore- und Onshore-Öl- und Gasfördersysteme, Pipelines und Verarbeitungsausrüstung.
-
Chemische und petrochemische Industrie:Reaktionsgefäße, Wärmetauscher, Pumpen, Ventile und Rohrleitungen.
-
Meeres- und Meerwassernutzung:Meerwasserentsalzungsanlagen, Kühlsysteme für Meerwasser und Schiffsleitungen.
-
Energie und Umweltschutz:Abgasdesulfurisierungsanlagen und Kläranlagen.
-
Zellstoff- und Papierindustrie:Ausrüstung, die bei Bleichverfahren verwendet wird.
