ASTM A182 F60 Schweißhalsflansche AS2129 australische Normen

ASTM A182 F60 Schweißhalsflansch AS2129

Beschreibung

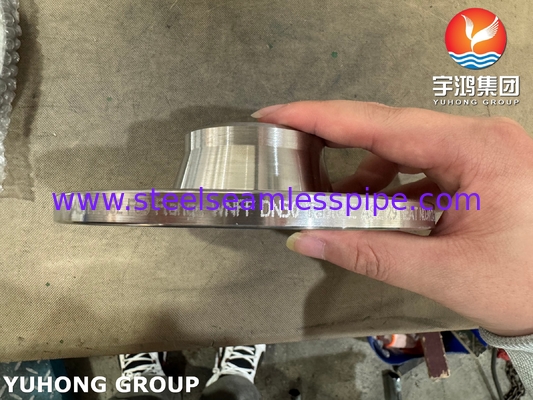

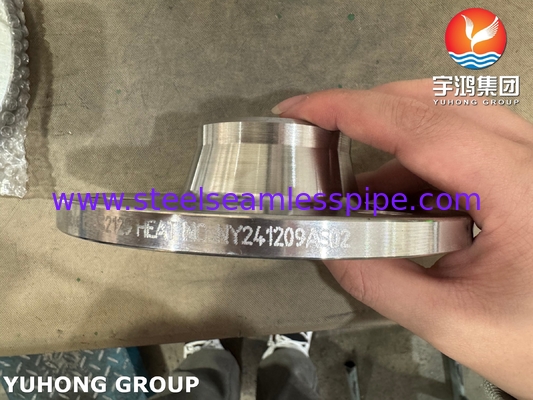

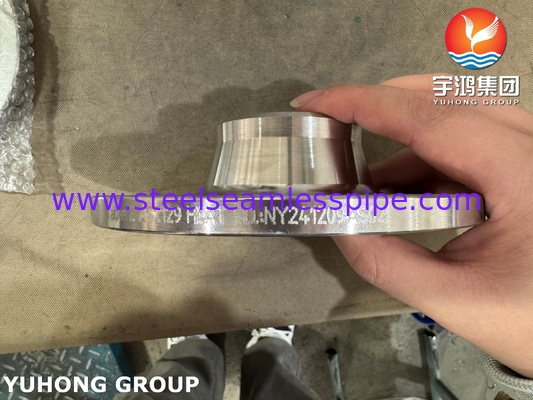

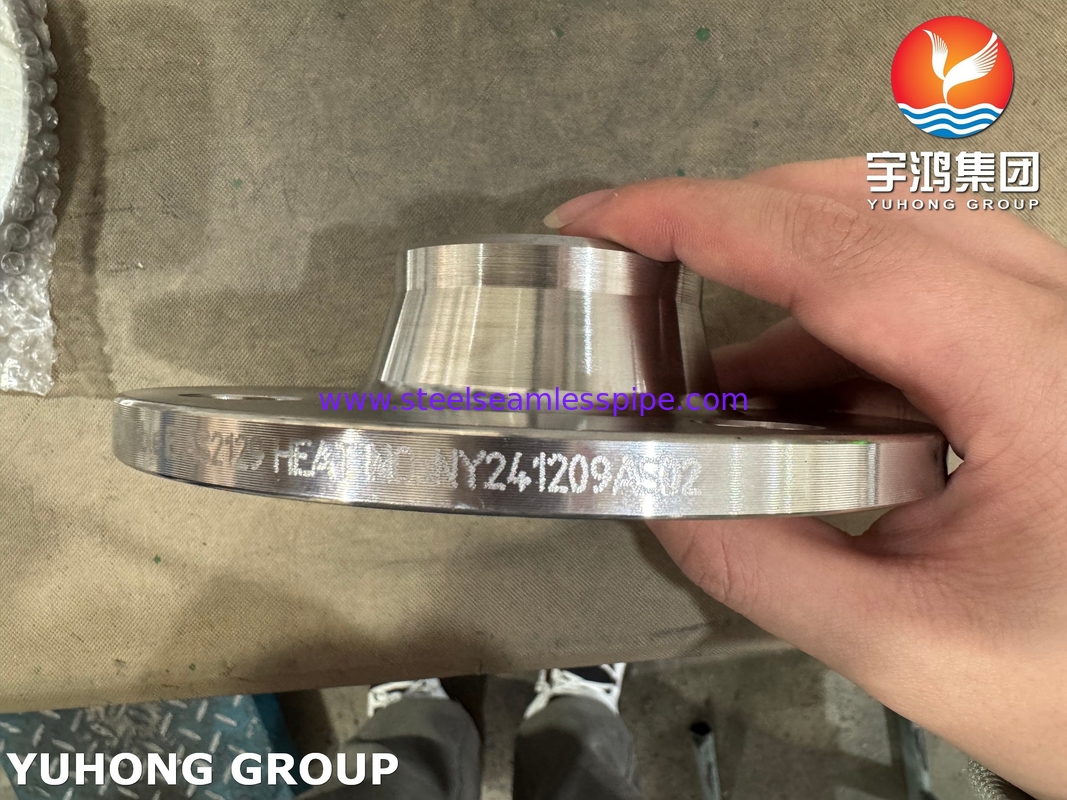

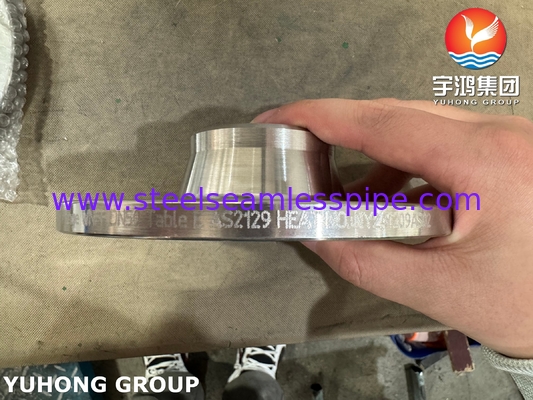

Dieses Produkt ist ein Stumpfschweißflansch (Schweißhals), der die Größenanforderungen der australischen Norm AS2129 erfüllt. Seine Dichtfläche ist eine ebene Fläche (FF). Das Material ist Duplex-Edelstahl (UNS S32205), der dem ASTM A182 F60 Standard entspricht. Er verfügt sowohl über hohe Festigkeit als auch über ausgezeichnete Korrosionsbeständigkeit (insbesondere Chloridkorrosionsbeständigkeit). Er eignet sich für raue Arbeitsbedingungen, die die Einhaltung australischer Normen sowie Korrosions- und Hochdruckbeständigkeit erfordern. Bei der Verwendung ist sicherzustellen, dass die unterstützende Ausrüstung ebenfalls über eine ebene Dichtfläche verfügt oder eine geeignete Vollflachdichtung verwendet wird.

Die Größe des AS 2129 Flansches wird durch die spezifische "Tabelle" (D, E oder F) bestimmt, der er folgt. Tabelle D entspricht der europäischen EN 1092-1 (DIN) Größe (PN-Serie), Tabelle E entspricht der amerikanischen ASME B16.5 Größe (Klassenserie) und Tabelle F ist eine reine metrische Größenserie, die einzigartig für Australien ist. Bei der Angabe oder Auswahl eines AS 2129 Flansches ist es wichtig, die "Tabelle" anzugeben, zu der er gehört (z. B. AS 2129 Tabelle D PN16 DN100 WN RF), da die Abmessungen (z. B. Lochkreisdurchmesser, Anzahl der Bolzenlöcher, Dicke usw.) zwischen verschiedenen Tabellen vollständig unterschiedlich sein können, selbst wenn die Nenngröße und die Druckklasse ähnlich sind. Diese Multi-Tabellen-Struktur ermöglicht es AS 2129, sich an Ausrüstung aus verschiedenen Quellen und internationale Projektanforderungen anzupassen und gleichzeitig australische lokale Größenoptionen beizubehalten.

Gewichtstabelle von F60 Duplex-Stahlflanschen

CHEMISCHE ZUSAMMENSETZUNG VON ASTM A182 F60 AUFSTECKFLANSCH

MECHANISCHE EIGENSCHAFTEN VON ASTM A182 F60 AUFSTECKFLANSCH

GLEICHWERTIGE QUALITÄTEN VON ASTM A182 F60 AUFSTECKFLANSCH
