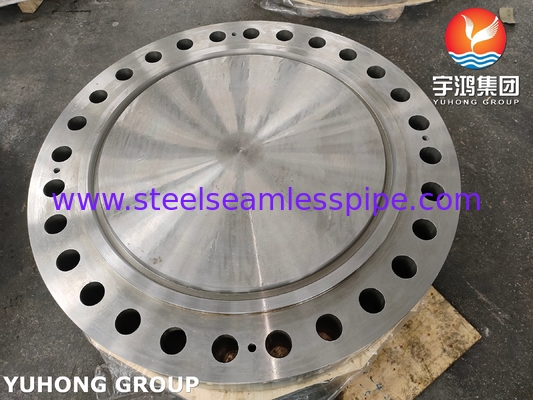

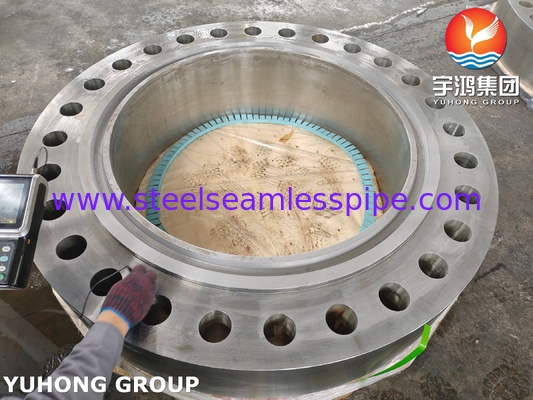

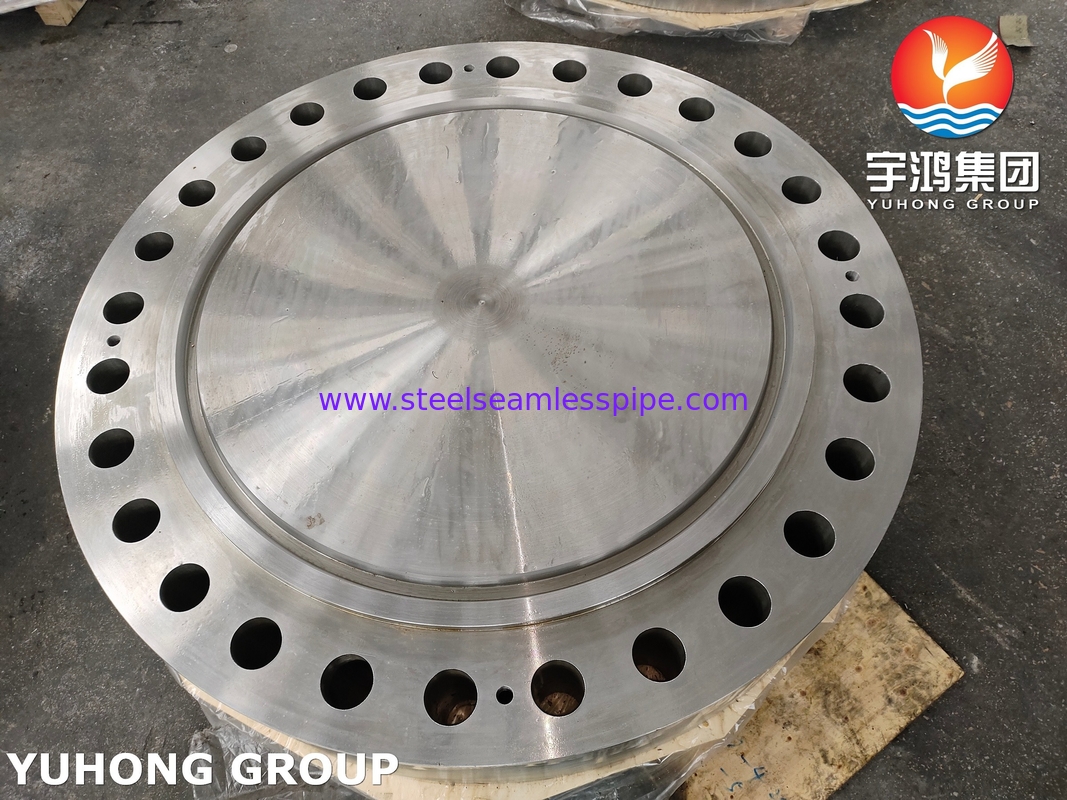

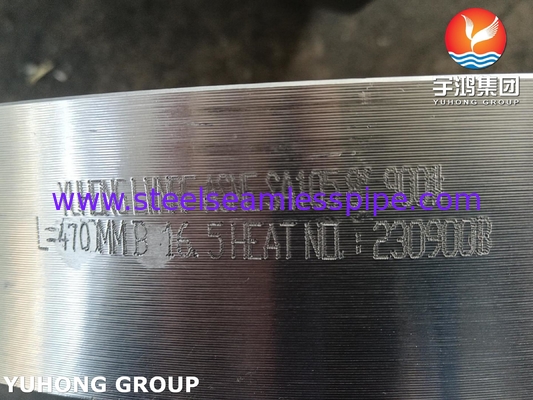

ASTM A105/ASME SA105 Kohlenstoffstahl Langschweißhalsflansche, B16.5 LWNRF Flansche

ANSI B16.5 geschmiedeter Kohlenstoffstahl Langschweißhalsflansch für Rohrverbindungen

ASTM A105/ ASME SA105ist Standard für Kohlenstoffstahl-Fordings, die üblicherweise in Hochdruck- und Hochtemperaturanwendungen verwendet werden.LWN-Flanzensind typischerweise an das Rohr geschweißt und sorgen für eine starke, dauerhafte Verbindung, wodurch ein reibungsloser Übergang und eine Verringerung der Turbulenzen erzielt werden, was insbesondere bei Hochgeschwindigkeitssystemen von Vorteil ist.Ich habe ihn nicht gesehen.kann Flansche mit verschiedenen Größen, Druckgrößen und Typen (Slip-on, Schweißhals, Gewinde und Blinde Flansche...), aus Kohlenstoffstahl, Edelstahl und anderen Legierungen liefern,die Kompatibilität mit verschiedenen Arten von Rohrleitungen und Umgebungen ermöglicht.

ASME SA105 Kohlenstoffstahl Längsschweißhalsflansche

Schweißhalsflansche (WNF) V.S. Lange Schweißhalsflansche (LWN)

Vorteile von ASME SA105 Kohlenstoffstahl Langschweißhalsflansche

1. Verbesserte Festigkeit und Stabilität:Der lange Hals bietet eine robuste Stütze für das Gelenk und eignet sich somit für Anwendungen unter hohem Druck und bei hohen Temperaturen.

2. Verbesserte Strömungsmerkmale:Der spitze Hals ermöglicht einen reibungsloseren Flüssigkeitsfluss und verringert Turbulenzen und Druckabfall im System.Dies ist besonders wichtig bei Systemen, die Flüssigkeiten oder Gase mit hoher Geschwindigkeit transportieren.

3. Eine bessere Ausrichtung:Der längere Hals hilft, den Flansch mit dem Rohrleitungssystem auszurichten, wodurch die Montage erleichtert und sichergestellt wird, dass der Flansch während des Schweißens in der richtigen Position bleibt.

4. Vielseitigkeit der Anwendungen:LWN-Flanzen eignen sich für eine Vielzahl von Industrieanwendungen, einschließlich der chemischen Verarbeitung, der Öl- und Gasindustrie, der Kraftwerke und mehr.Sie können eine Vielzahl von Temperaturen und Druckbedingungen bewältigen.

5. Korrosionsbeständigkeit:Wenn sie aus korrosionsbeständigen Materialien (z. B. Edelstahl) hergestellt werden, können LWN-Flanzen rauen Umgebungen standhalten und so die Lebensdauer des Rohrsystems verlängern.

6. Verringerte Schwingungseffekte:Der lange Hals kann dazu beitragen, Vibrationen zu absorbieren, die Auswirkungen auf die Flanschverbindung zu reduzieren und die Langlebigkeit des Gelenks zu verbessern.

Wie man ASME SA105 Kohlenstoffstahl-Langschweißhalsflanschen verwendet

1. Auswahl: Wählen Sie einen LWN-Flanz, der dem für Ihr Rohrsystem erforderlichen Durchmesser und Druck entspricht.Sicherstellen, dass das Material für die zu transportierende Flüssigkeit und die Umweltbedingungen geeignet ist.

2. Vorbereitung: Vor der Montage müssen die Flanschflächen und die Rohrenden gereinigt werden, um Schmutz, Rost oder Verunreinigungen zu entfernen, die die Schweißqualität beeinträchtigen könnten.Stellen Sie sicher, dass beide Oberflächen flach und frei von Defekten sind.

3. Ausrichtung: Stellen Sie den Flansch auf das Rohr und sorgen Sie dafür, dass er richtig ausgerichtet ist.Es ist wichtig, daß der Flansch zentriert und richtig positioniert ist, um ungleichmäßige Spannungen beim Schweißen zu vermeiden.

4. Schweißen: Für LWN-Flangen wird in der Regel ein Vollpenetrationsschweiß empfohlen.Sicherstellen, dass das Schweißverfahren den Industriestandards und -richtlinien entspricht.

5. Inspektion: Nach dem Schweißen wird das Gelenk auf Defekte wie Risse oder unvollständige Schweißungen untersucht.

6. Flanschverbindung: Verknüpfen Sie den gegenüberliegenden Flansch mit Schrauben und stellen Sie sicher, dass er nach den erforderlichen Drehmomentvorgaben festgehalten wird.Verwenden Sie eine für die Anwendung geeignete Dichtung, um eine undichte Dichtung sicherzustellen.

7. Prüfung: Nach der Installation ist eine Druckprüfung durchzuführen, um zu überprüfen, ob die Verbindung undicht ist und wie beabsichtigt funktioniert.

Anwendung

• Rohrleitungen

• Druckbehälter

• Dampfsysteme

• Anwendungen auf See

• Chemische Verarbeitung

• Stromerzeugung

• Lebensmittel- und Getränkeindustrie
