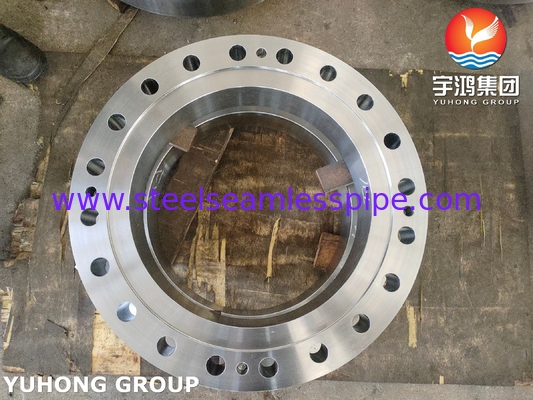

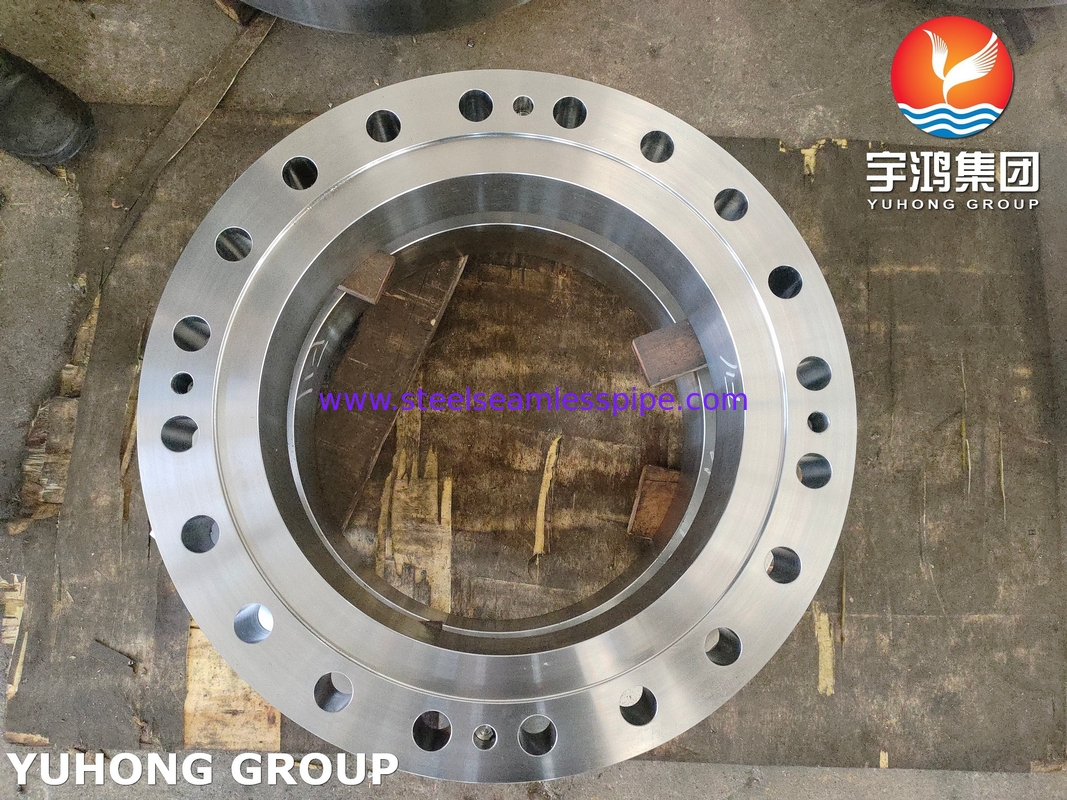

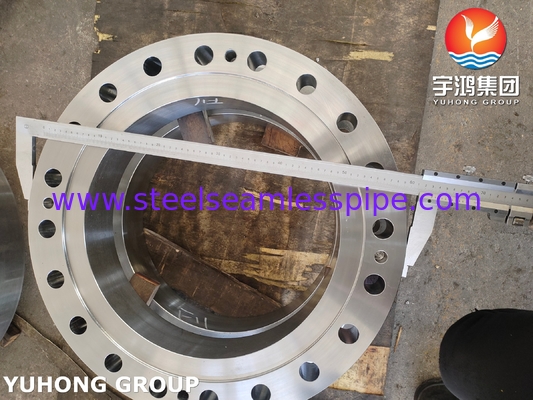

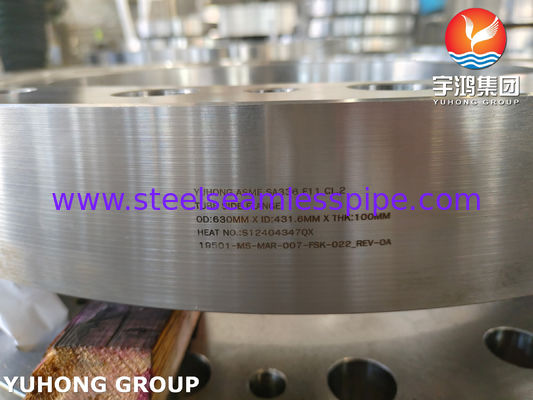

ASME SA336 F11 CL2 Schmiedewerk aus Legierungsstahl Druckbehälter Flansch Rohrseitenflansch

ASME SA336 Schmiedewerkzeug F11 CL2 Flansche aus LegierungsstahlDruckbehälterflansche

ASME SA336ist eine Materialspezifikation fürTeile aus geschmiedetem Stahl(z. B. Flansche, Armaturen, Ventile) für den Hochtemperatur- und Hochdruckbetrieb in Druckbehältern, Kesseln und Kraftwerken bestimmt.WärmebehandlungF11 Cl2 widersteht Oxidation und Sulfidation in hochtemperaturen Kohlenwasserstoff- oder Dampfumgebungen.Rohrbundzum Druckbehälter oder Rohrleitungssystem und versiegelt die Prozessflüssigkeit (z. B. Dampf, Kohlenwasserstoffe, ätzende Medien) unter hohem Druck/Temperatur.

SA336 gegenüber A182: SA336 ist in der Regel für größere oder kundenspezifische Schmiedearbeiten in Druckbehältern, während A182 für Rohrleitung standardisiert ist.

Klasse F11: AStahl aus Chrom-Molybdän (Cr-Mo)mit einer ungefähren Zusammensetzung:

• • 10,25% Chrom (Cr)

  • 00,5% Molybdän (Mo)

  • Kohlenstoff, Mangan, Silizium und andere Spurenelemente.

  • Bietet hervorragende Kriechfestigkeit, Oxidationsbeständigkeit und Leistung bei hohen Temperaturen (normalerweise bis ~ 593 °C / 1100 °F).

Klasse 2 (Cl2): Anzeigt dieWärmebehandlungszustand:

• Verbrannt und gehärtet (Q&T): Erhöht die Festigkeit und Zähigkeit im Vergleich zur Klasse 1 (normalisiert und gehärtet).

• Mechanische Eigenschaften umfassen typischerweise:

  • Zugfestigkeit:≥585 MPa (85 ksi)

  • Leistungsstärke:≥ 380 MPa (55 ksi)

Vergleich mit Shell-Seitenflächen

• Rohrseite gegen Schalseite:

  • Seiten der Röhre: Handhabung von Prozessflüssigkeiten mit höherem Druck (z. B. Dampf, Prozessgas).

  • Seite der Schale: Häufig niedrigerer Druck, aber größere Durchflussfläche (z. B. Kühlwasser).

  • Die Anforderungen an das Material können je nach Aggressivität und Temperatur der Flüssigkeit unterschiedlich sein.

Industriebezogene Anwendungen

• Öl und Gas:Messung von Rohöl in Hochdruckleitungen (z. B. API 14.3/AGA-3-Normen).

• Stromerzeugung:Dampfdurchflussmessung in Turbinen (ASME PTC 6-konform).

• Petrochemie:Ethylen-/Kracker-Zuführungsleitungen (weist Wasserstoffbrüchigkeitsbeständigkeit auf).

• Kernenergie:Hilfskühlsysteme (ASTM A182 F5 ist nicht für Primärschaltungen bestimmt, sondern für Sekundärschaltungen verwendet).

• Heizkessel

• Druckbehälter
