ANSI / ASME B16.5 ASTM A105 Kohlenstoffstahl Blindflansch geschmiedet Flansch
ASTM A105 ist eine Standardspezifikation für geschmiedete Rohrkomponenten aus Kohlenstoffstahl für den Umgebungs- und Höchsttemperaturdienst in Drucksystemen.A105-Flanzen werden häufig in Hochdruck- und Hochtemperaturanwendungen verwendetSie sind in verschiedenen Varianten erhältlich, wie zum Beispiel Schweißhals-, Slip-on-, Socket-Schweiß-, Gewinde-, Blind- und Lap Joint-Flangen.Und sie haben keine Öffnung für ein Rohr, durch das sie hindurchgehen können.Sie werden üblicherweise verwendet, um die Enden von Rohren abzudecken, um den Fluss von Flüssigkeit oder Gas zu verhindern.Blinde Flansche werden auch zur Druckprüfung einer Rohrleitung oder eines Behälters verwendet, indem sie vor dem Druck ein Ende abschließen.
Die Unterschiede zwischen ASTM A105- und ASTM A105N-Flanzen drehen sich hauptsächlich um Wärmebehandlung, mechanische Eigenschaften und Anwendungsfähigkeit:
Wärmebehandlung:
- ASTM A105: Verwendet als geschmiedet, d. h. ohne zusätzliche Wärmebehandlung außer beim Schmieden.
- ASTM A105N: Erfordert eine Normalisierung (Erwärmung bis zu einer bestimmten Temperatur, gefolgt von Luftkühlung) und eine Verfeinerung der Mikrostruktur für verbesserte mechanische Eigenschaften.
Mechanische Eigenschaften:
- A105N weist aufgrund der Normalisierung typischerweise eine erhöhte Zähigkeit, Festigkeit und Duktilität auf.
- A105N erfordert häufig Charpy V-Notch-Schlagprüfungen, um eine ausreichende Zähigkeit zu gewährleisten, insbesondere für Anwendungen mit niedriger Temperatur oder zyklischer Belastung.

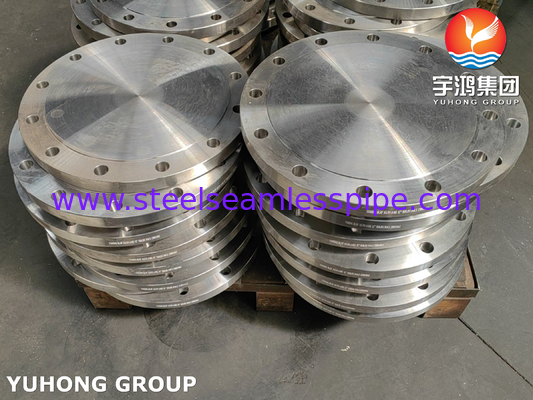

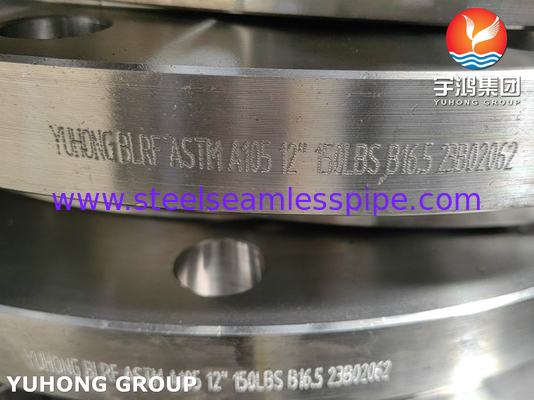

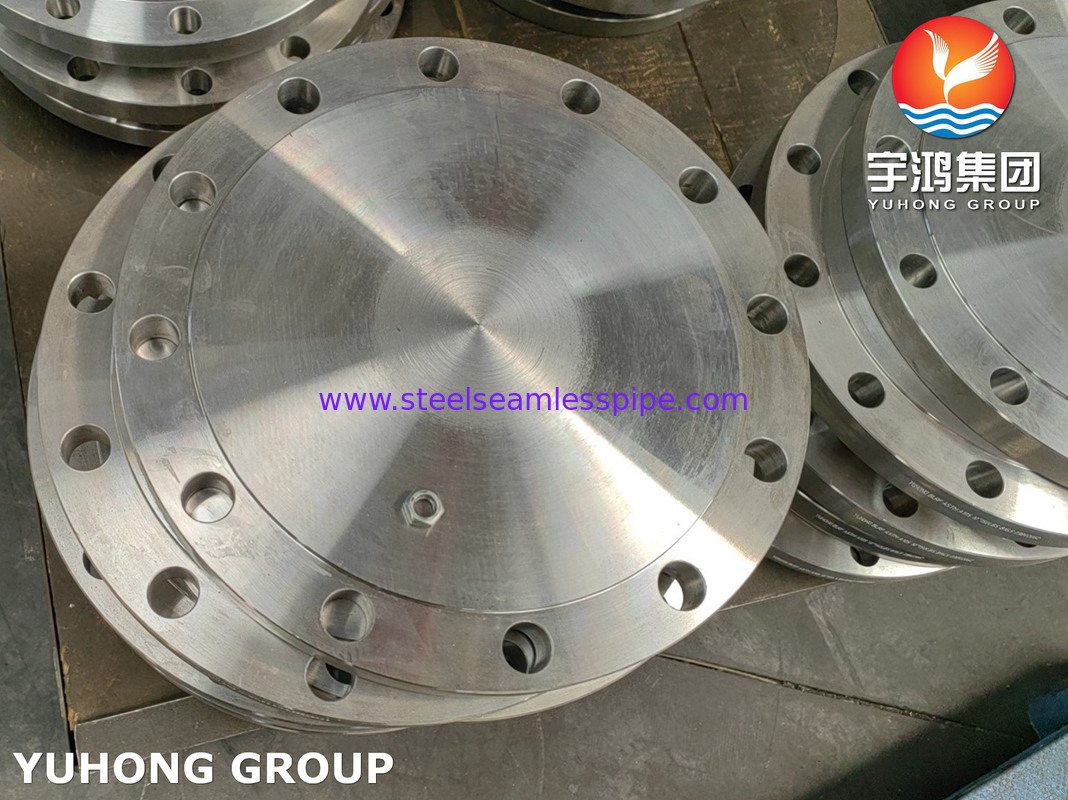

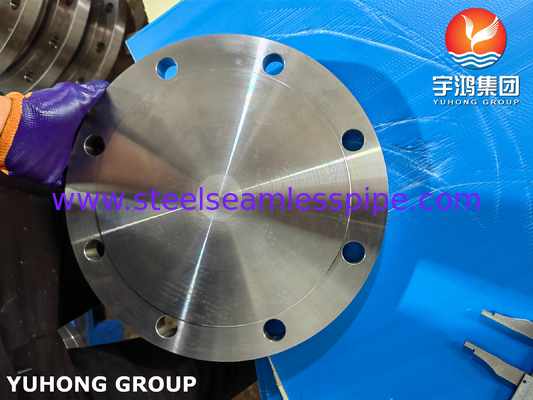

ASTM A105 Blindflansche aus Kohlenstoffstahl
| Materialqualität |
ASTM A105 / ASME A105N |
| Standards |
ANSI / ASME B16.5 |
| Herstellungsart |
Schmiede |
| Größe |
1/2 " bis 48" |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oberflächenbehandlung |
Verzinkte/Korrosionsschutzbeschichtung/Schwarzfarbe |
| Anwendung |
Für Rohrverbindungen |
Flankenqualität
Flansche aus Edelstahl: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L usw.
Zweifachstahlflansche: UNS S31803, 2205, S31254 (254SMO)
Die Ausrüstung ist mit einer Breite von mehr als 20 mm und einer Breite von mehr als 20 mm.
Flansche aus Kohlenstoffstahl: ASTM A105, A105N usw.
Flansche aus Legierstahl: F1, F11, F22, F5, F9, F91 usw.
Flansche aus Nickellegierung wie unten
Monel 400 und K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Verschiedene Arten von Flanschen können wir wie folgt liefern:
1- Schiebeflanzen.
Slip-on-Flanzen haben eine geringere Anfangskosten als Schweißhals-Flanzen, weil sie weniger Genauigkeit beim Schneiden von Rohren auf Länge erfordern, und sie bieten eine größere Leichtigkeit der Ausrichtung in der Montage.Ihre berechnete Festigkeit unter innerem Druck beträgt etwa 2/3 der Festigkeit von SchweißhalsflanschenSchiebeflächen sind in der 1500-Pfund-Standardgröße auf 1/2" bis 21⁄2" begrenzt.
2Flächen mit Gewinde
Gewindeflächen werden für spezielle Anwendungen verwendet.Sie können ohne Schweißen zusammengebaut werden und können in extrem hohen Druckdiensten verwendet werden - bei oder nahe dem Atmosphärendruck - wo Legierungsstahl für die Festigkeit unerlässlich ist.Gewindete Flansche sind nicht für Bedingungen geeignet, die Temperatur- oder Biegespannungen beinhalten, oder unter zyklischen Bedingungen, bei denen durch die Gewinde Leckagen auftreten können.
3. Schweißhalsflanschen
Schweißhalsflügel haben einen langen, spitzen Knotenpunkt und eine allmähliche Dicke im Bereich des Butt-Schweißes, der sie mit dem Rohr verbindet.Der spitze Knoten stellt eine wichtige Verstärkung der Flansche und die Widerstandsfähigkeit gegen DishingDiese Art von Flansche wird bei schwierigen Betriebsbedingungen, die durch hohen Druck, unter Null oder hohe Temperaturen entstehen, bevorzugt.
4Blinde Flanzen
Blinde Flansche werden verwendet, um die Enden von Rohren, Ventilen und Druckbehälteröffnungen zu löschen.Blinde Flansche können hohe Belastungen durch inneren Druck und Schraubbelastung bewältigen, da die maximalen Belastungen in der Blinden Flansche Biegung Belastungen in der Mitte sind.
5. Steckdose Schweißflächen
Socket Weld Flanges wurden für den Einsatz in kleinen Hochdruckrohren entwickelt.Socket-Schweißflansche sind stärker und haben eine größere Ermüdungsfestigkeit als das doppelte Schweißen eines Gleitflansches. Durch das Schleifen des inneren Schweißes lassen sich leicht glatte Bohrungsbedingungen erreichen.
6. Lenden-Gelenkflänzen
Lap Joint Flanges werden häufig in Rohrleitungen aus Kohlenstoff- oder Niedriglegierstahl verwendet, die häufig für Inspektion und Reinigung demontiert werden müssen.Sie sollten nicht an Stellen verwendet werden, an denen starke Biegungsspannungen auftreten.
Anwendungen
- Rohrleitungen zum Transport von Öl, Gas und anderen Flüssigkeiten
- Raffinerie- und chemische Verarbeitungsanlagen
- Wärmetauscher und Kessel
- Geräte zur Stromerzeugung
- Anlagen und Plattformen für Offshore-Bohrungen
