ASME B16.5 ASTM A182 F310 WNRTJ-Flanze aus Edelstahl für die Industrie

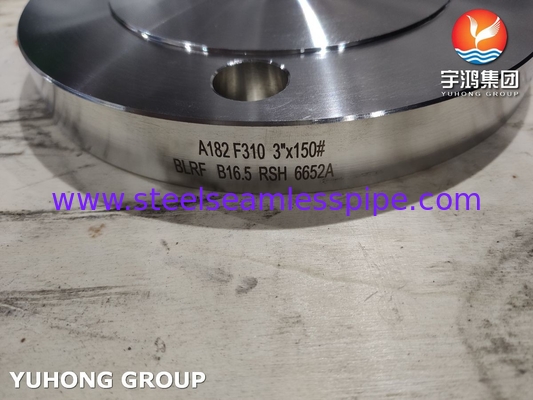

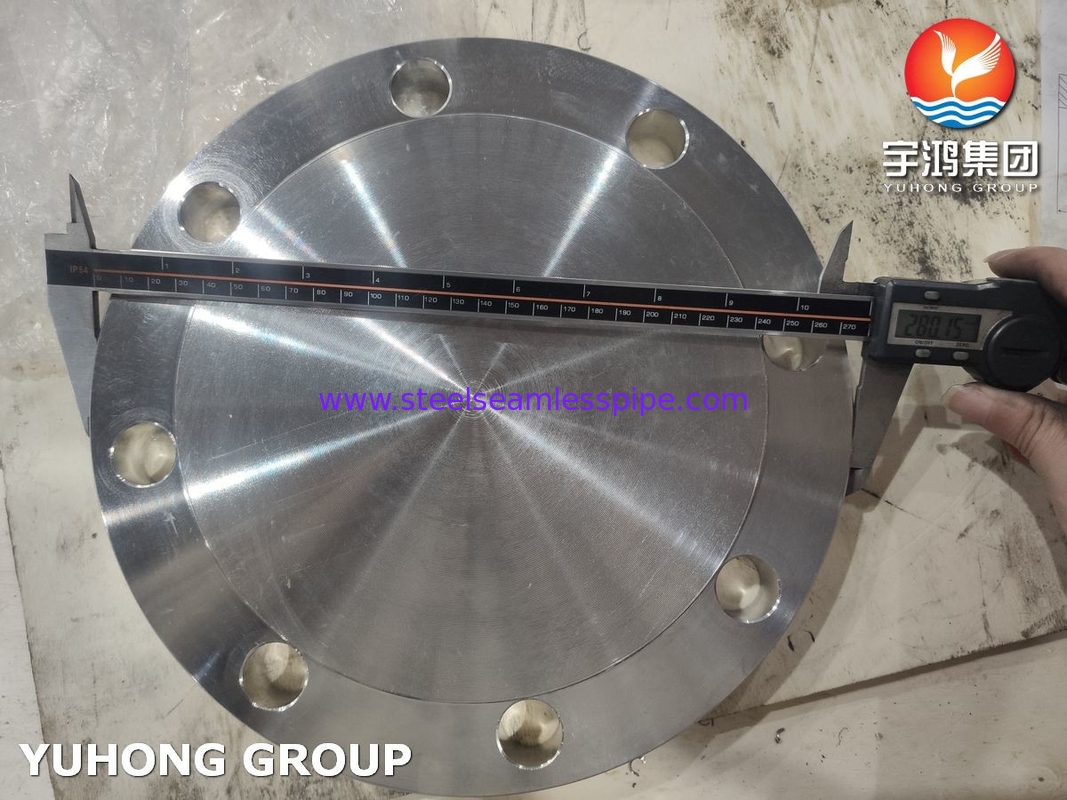

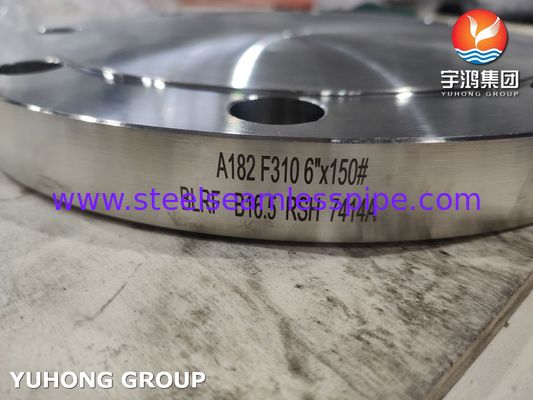

ASTM A182 F310ist eine Spezifikation für einen als Edelstahl 310 bezeichneten hochtemperaturlegierten Stahl.Blindflächeist eine Art Flansche, die verwendet wird, um das Ende eines Rohres oder Behälters zu schließen.Blinde Flansche werden typischerweise in Anwendungen verwendet, bei denen es notwendig ist, eine Pipeline zu beenden oder ein versiegeltes Ende zu schaffenSie werden auch für Druckprüfungen oder bei künftigen Erweiterungen des Rohrsystems verwendet.
Blinde Flansche werden typischerweise mit Schweißen an das Rohr oder das Gefäß befestigt.Blinde Flansche werden häufig in Verbindung mit Dichtungen verwendetDie Dichtung wird zwischen den Blindflanschen und den Koppelflanschen oder Geräten platziert, um eine dichte und undichte Dichtung zu schaffen.
ASTM A182 F310/310S/310H Flansche gleichwertige Qualität
| Der Standard | WERKSTOFF Nr. | UNS | JIS | BS | GOST | AFNOR | Die |
| SS 310 | 1.4841 | S31000 | SUS 310 | 310S24 | 20Ch25N20S2 | - Ich weiß. | X15CrNi25-20 |
| SS 310S | 1.4845 | S31008 | SUS 310S | 310S16 | 20Ch23N18 | - Ich weiß. | X8CrNi25-21 |
| SS 310H | - Ich weiß. | S31009 | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß. | - Ich weiß.
|
ASTM A182 F310/310S/310H Chemische Zusammensetzung der Flansche
| Zulassung | Ni | P | S | C | In | - Ja. | Die | - Das ist Mo. | Fe |
| SS 310 | 19.00 ¥ 21.00 | 0.020 max. | 0.015 max. | 0.015 max. | 2.0 max. | 0.15 max. | 24.00 ¢ 26.00 | 0.10 max. | 54.7 Minuten |
| SS 310S | 19.00 ¥ 21.00 | 0.045 max. | 0.030 max. | 0.08 max. | 2.0 max. | 1.00 max. | 24.00 ¢ 26.00 | 0.75 max. | 53.095 Minuten |
| SS 310H | 19.00 ¥ 21.00 | 0.045 max. | 0.030 max. | 0.04 0.10 | 2.0 max. | 1.00 max. | 24.00 ¢ 26.00 | - Ich weiß. | 53.885 Minuten |
ASTM A182 SS 310 Flansche Mechanische Eigenschaften
| Zugfestigkeit | Ertragsstärke (0,2% Offset) | Dichte | Schmelzpunkt | Verlängerung |
| PSI 75000, MPa 515 | Psi 30000, MPa 205 | 70,9 g/cm3 | 140 °C (2555 °F) | 40 % |
Flankenqualität
Flansche aus Edelstahl: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L usw.
Zweifachstahlflansche: UNS S31803, 2205, S31254 (254SMO)
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Verwendung von Stahlflanschen, die in der Fassung der UNS S32750, UNS S32760, UNS S32304, S31500 enthalten sind.
Flansche aus Kohlenstoffstahl: ASTM A105, A105N usw.
Flansche aus Legierstahl: F1, F11, F22, F5, F9, F91 usw.
Flansche aus Nickellegierung wie unten
Monel 400 und K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Kupferlegierungen: Kupfer, Messing und Gunmetal
Verschiedene Arten von Flanschen können wir wie unten liefern
1- Schiebeflanzen.
Slip-on-Flanzen haben eine geringere Anfangskosten als Schweißhals-Flanzen, weil sie weniger Genauigkeit beim Schneiden von Rohren auf Länge erfordern, und sie bieten eine größere Leichtigkeit der Ausrichtung in der Montage.Ihre berechnete Festigkeit unter innerem Druck beträgt etwa 2/3 der Festigkeit von SchweißhalsflanschenSchiebeflächen sind in der 1500-Pfund-Standardgröße auf 1/2" bis 21⁄2" begrenzt.
2Flächen mit Gewinde
Gewindeflächen werden für spezielle Anwendungen verwendet.Sie können ohne Schweißen zusammengebaut werden und können in extrem hohen Druck-Diensten verwendet werden - bei oder nahe dem atmosphärischen Druck - wo Legierungsstahl für die Festigkeit unerlässlich ist.Gewindete Flansche sind nicht für Bedingungen geeignet, die Temperatur- oder Biegespannungen beinhalten, oder unter zyklischen Bedingungen, in denen durch die Gewinde Leckagen auftreten können.
3. Schweißhalsflanschen
Schweißhalsflügel haben einen langen, spitzen Knotenpunkt und eine allmähliche Übergangsdicke im Bereich des Butt-Schweißes, der sie mit dem Rohr verbindet.Der spitze Knoten stellt eine wichtige Verstärkung der Flansche und die Widerstandsfähigkeit gegen DishingDiese Art von Flansche wird bei schwierigen Betriebsbedingungen, die durch hohen Druck, unter Null oder hohe Temperaturen entstehen, bevorzugt.
4Blinde Flanzen
Blinde Flansche werden verwendet, um die Enden von Rohren, Ventilen und Druckbehälteröffnungen zu löschen.Blinde Flansche können hohe Belastungen durch inneren Druck und Schraubenbelastung bewältigen, da die maximalen Belastungen in der Blinden Flansche Biegung Belastungen in der Mitte sind.
5. Steckdose-Schweißflanzen
Socket Weld Flanges wurden für den Einsatz in kleinen Hochdruckrohren entwickelt.Socket-Schweißflansche sind stärker und haben eine größere Ermüdungsfestigkeit als das doppelte Schweißen eines Gleitflansches. Glatte Bohrbedingungen können leicht durch Schleifen des inneren Schweißes erreicht werden.
6. Hüftgelenkflanzen
Lap Joint Flanges werden häufig in Rohrleitungen aus Kohlenstoff- oder Niedriglegierstahl verwendet, die häufig zur Inspektion und Reinigung demontiert werden müssen.Sie sollten nicht an Stellen verwendet werden, an denen starke Biegungsspannungen auftreten.
Anwendungen
ASTM A182 F310 Blindflansche werden häufig in Industriezweigen wie Petrochemie, Chemie, Stromerzeugung sowie Öl und Gas eingesetzt.mit einer Leistung von mehr als 100 W, Kessel, Druckbehälter und Rohrleitungen.
