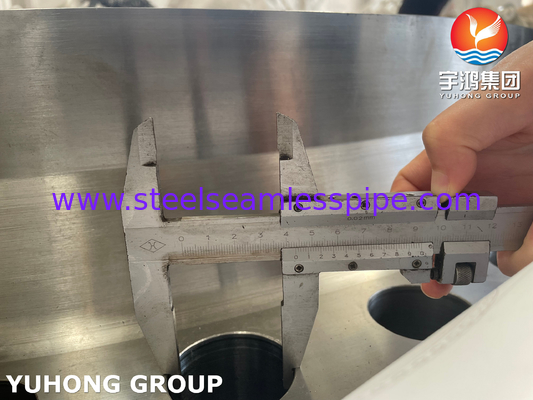

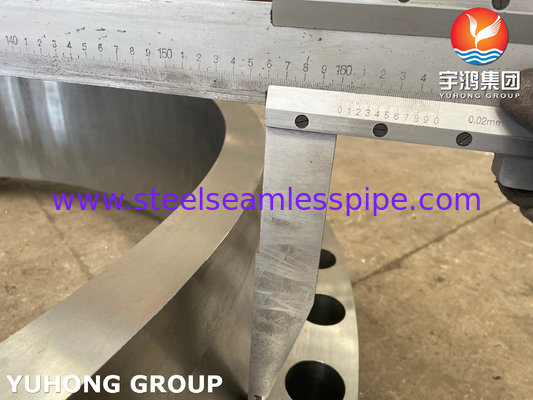

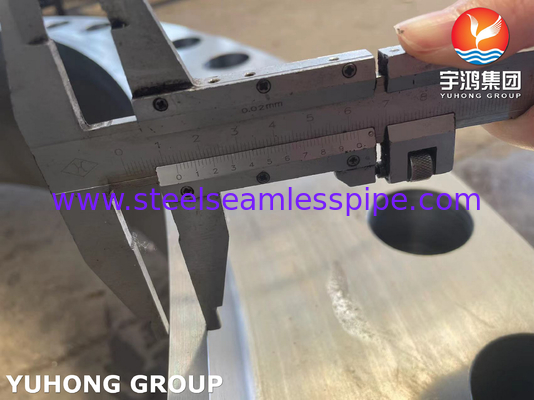

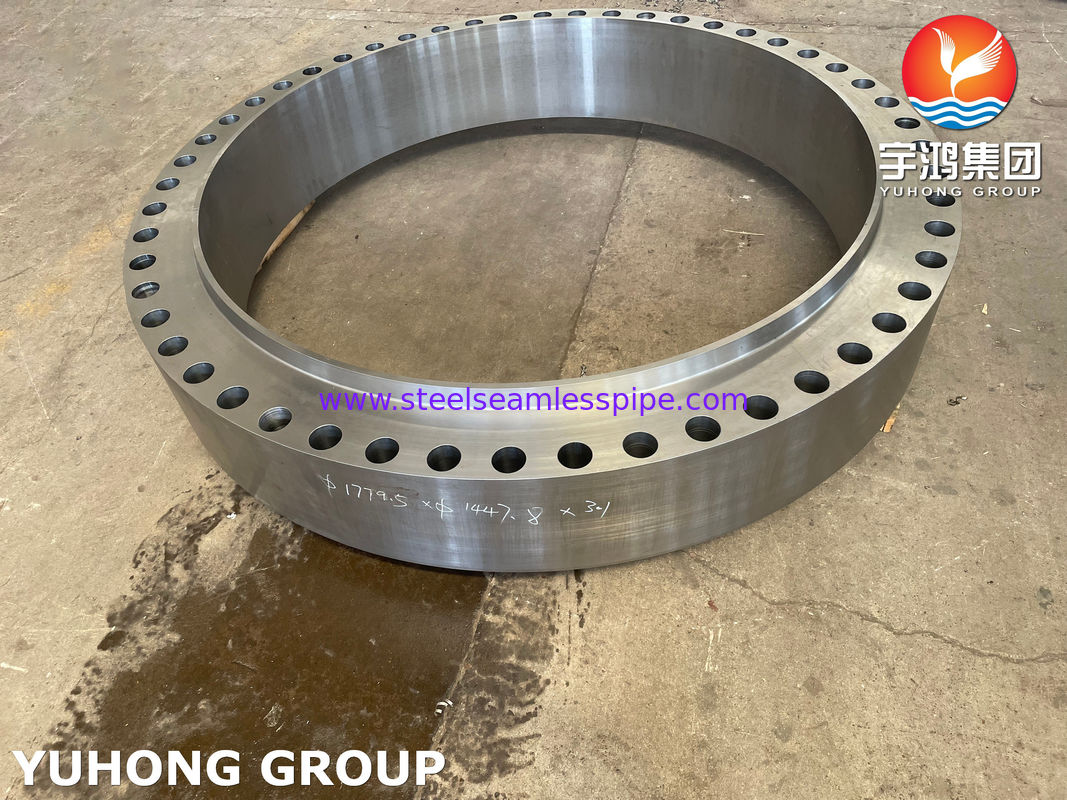

Schmiede ASTM A105 Kohlenstoffstahl-Körperflansche für den Wärmetauscher
Körperflansche fungieren als Verbindungen, die die verschiedenen Komponenten eines Wärmetauschers miteinander verbinden und eine sichere und versiegelte Montage gewährleisten.Der Flansch hat oft Schraubenlöcher für eine bestimmte Ausrichtung mit dem Ventil platziert, und kann für jede Kombination von Schweiß- oder Schraubanwendungen konzipiert werden.Körperflansche können verwendet werden, um Körperplatten oder Bauteile während der Montage zusammenzubringenDas Design, die Größe und das Material eines Karosserieflansches können je nach spezifischer Anwendung und Anforderungen stark variieren.auf der Grundlage von Faktoren wie Stärke ausgewählt, Haltbarkeit und Korrosionsbeständigkeit.
Flanke aus Kohlenstoffstahl nach ASTM A105
| Materialqualität |
ASTM A105 |
| Standards |
ASTM A105 und ASME B16.5 |
| Herstellungsart |
Schmiede |
| Größe |
1/2" bis 48", sch5S bis sch.XXS |
| Klasse |
150#, 300#, 400#, 600#, 900#, 1500#, 2500# |
| Oberflächenbehandlung |
Verzinkte/Korrosionsschutzbeschichtung |
| Anwendung |
Für Rohrverbindungen |
Flankenqualität
Flansche aus Edelstahl: F304, F304L, F304H, F316, F316L, F316Ti, F310, F310S, F321, F321H, F317, F317L, F347, F347H, F904L usw.
Zweifachstahlflansche: UNS S31803, 2205, S31254 (254SMO)
Die Ausrüstung ist mit einer Breite von mehr als 20 mm und einer Breite von mehr als 20 mm.
Flansche aus Kohlenstoffstahl: ASTM A105, A105N usw.
Flansche aus Legierstahl: F1, F11, F22, F5, F9, F91 usw.
Flansche aus Nickellegierung wie unten
Monel 400 und K500,
Inconel 600, 601, 617, 625, 690, 718, X-750.
Inkolloy 800, 800H, 800HT, 825, 925.
Hastelloy C22, C4, C276, S, C2000, G-30, G-35, X, N, B, B-2, B-3.
Verschiedene Arten von Flanschen können wir wie folgt liefern:
1- Schiebeflanzen.
Slip-on-Flanzen haben eine geringere Anfangskosten als Schweißhals-Flanzen, weil sie weniger Genauigkeit beim Schneiden von Rohren auf Länge erfordern, und sie bieten eine größere Leichtigkeit der Ausrichtung in der Montage.Ihre berechnete Festigkeit unter innerem Druck beträgt etwa 2/3 der Festigkeit von SchweißhalsflanschenSchiebeflächen sind in der 1500-Pfund-Standardgröße auf 1/2" bis 21⁄2" begrenzt.
2Flächen mit Gewinde
Gewindeflächen werden für spezielle Anwendungen verwendet.Sie können ohne Schweißen zusammengebaut werden und können in extrem hohen Druckdiensten verwendet werden - bei oder nahe dem Atmosphärendruck - wo Legierungsstahl für die Festigkeit unerlässlich ist.Gewindete Flansche sind nicht für Bedingungen geeignet, die Temperatur- oder Biegespannungen beinhalten, oder unter zyklischen Bedingungen, bei denen durch die Gewinde Leckagen auftreten können.
3. Schweißhalsflanschen
Schweißhalsflügel haben einen langen, spitzen Knoten und einen allmählichen Übergang der Dicke im Bereich des Butt-Schweißes, der sie mit dem Rohr verbindet.Der spitze Knoten stellt eine wichtige Verstärkung der Flansche und die Widerstandsfähigkeit gegen DishingDiese Art von Flansche wird bei schwierigen Betriebsbedingungen, die durch hohen Druck, unter Null oder hohe Temperaturen entstehen, bevorzugt.
4Blinde Flanzen
Blinde Flansche werden verwendet, um die Enden von Rohren, Ventilen und Druckbehälteröffnungen zu löschen.Blinde Flansche können hohe Belastungen durch inneren Druck und Schraubenbelastung bewältigen, da die maximalen Belastungen in der Blinden Flansche Biegung Belastungen in der Mitte sind.
5. Steckdose Schweißflächen
Socket Weld Flanges wurden für den Einsatz in kleinen Hochdruckrohren entwickelt.Socket-Schweißflansche sind stärker und haben eine größere Ermüdungsfestigkeit als das doppelte Schweißen eines Slip-on-Flansches. Durch das Schleifen des inneren Schweißes lassen sich leicht glatte Bohrungsbedingungen erreichen.
6. Lenden-Gelenkflänzen
Lap Joint Flanges werden häufig in Rohrleitungen aus Kohlenstoff- oder Niedriglegierstahl verwendet, die häufig für die Inspektion und Reinigung demontiert werden müssen.Sie sollten nicht an Stellen verwendet werden, an denen starke Biegungsspannungen auftreten.
Einige häufige Anwendungen von Körperflanzen:
-
Rohrverbindungen: Körperflansche werden verwendet, um Rohre miteinander zu verbinden. Sie erleichtern die einfache Montage und Demontage von Rohrsystemen und ermöglichen Wartung, Reparatur und Modifikation.Flansche bieten auch ein starkes und sicheres Gelenk, wodurch Leckagen aus dem Anschlusspunkt verhindert werden.
-
Druckbehälter: Flanzen werden in Druckbehältern wie Kesseln, Tanks und Reaktoren eingesetzt.und andere Komponenten an das Gefäß anbringen, wobei unter hohem Druck eine dichte Dichtung erhalten bleibt.
-
Ventile: In Ventilbaugruppen werden oft Körperflansche verwendet, um den Ventilkörper mit dem angrenzenden Rohrsystem zu verbinden.Diese Anordnung ermöglicht die einfache Montage und Entfernung von Ventilen zur Reparatur oder zum Austausch, ohne die Rohrverbindungen zu stören.
-
Pumpen und Kompressoren: Flansche werden in Pumpen- und Kompressorsystemen häufig verwendet, um die Ein- und Ausgangslöcher der Ausrüstung mit der entsprechenden Rohrleitung zu verbinden.Sie sorgen für eine sichere Verbindung und eine korrekte Ausrichtung, was für einen effizienten Betrieb und minimale Leckagen entscheidend ist.
-
Wärmetauscher: Flanzen sind integraler Bestandteil von Wärmetauschern und stellen Anschlusspunkte für die Rohre oder Kanäle zur Beförderung der Heiz- oder Kühlmedien dar.Flanzen ermöglichen die Befestigung der Rohrplatte an der Hülle oder dem Kopf des Wärmetauschers, so dass ein geschlossenes Gehäuse entsteht.
