Yuhong Holding Group Co., LTD
Herkunftsort: | China |
Markenname: | YUHONG HOLDING GROUP |
Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
Modellnummer: | SS-FLOSSEN-ROHR |
Min Bestellmenge: | 500KGS |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Holzkistepaket |
Lieferzeit: | 7 Tage |
Zahlungsbedingungen: | L/C, T/T |
Versorgungsmaterial-Fähigkeit: | 1000T |
Ausgangsmaterial: | TP304, TP304L, TP316L, TP317L, TP321, TP310S | Flossenmaterial: | Alu.1100, Alu.1060 |
---|---|---|---|
Überdosis: | Od 20mm Od-Min To 219mm | WT: | Minimum 2mm bis 16mm |
Paket: | Pro Zeichnung | ||
Markieren: | Geripptes Kondensator-Rohr,Mineralölindustrie verdrängte Flossen-Rohr,Rippenrohr des Wärmetauscher-TP304 |

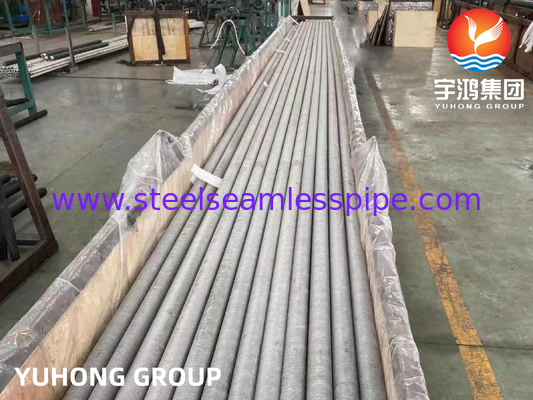

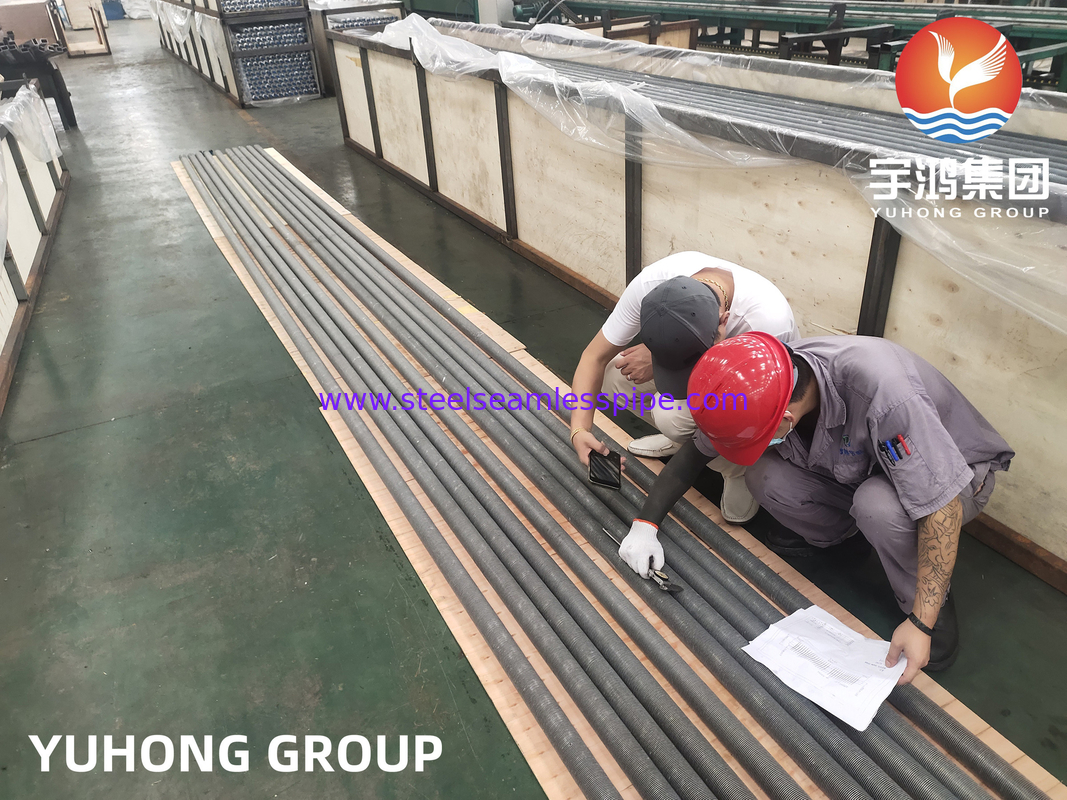

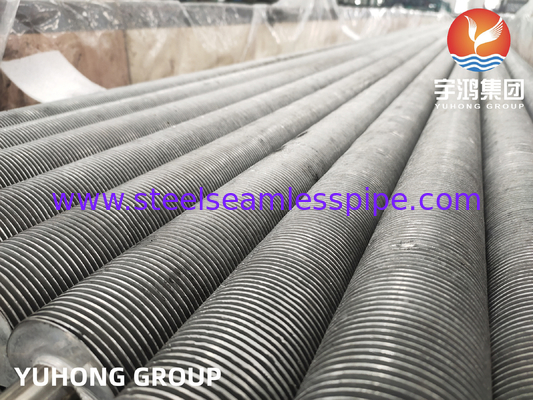

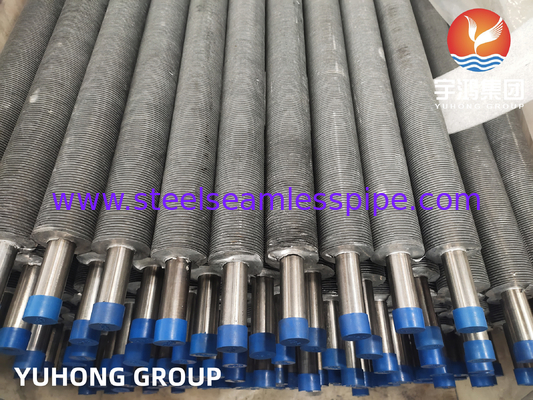

ASTM A213 TP304 Extrudierte Flossenröhre für Erdölwärmetauscher Rohre Luftkühler Kondensatorröhre Flossenröhre
HFW Solid Fined Tubes kurz für Hochfrequenzgeschweißtes Spiralrohr
Helical Fined Tubes bieten dem Konstrukteur eine hohe thermische Effizienz und kompakte Konstruktionslösungen für eine ganze Reihe von Wärmetauschern, bei denen saubere Rauchgase verwendet werden.Helical Finned Tubes werden sowohl in Solid als auch Serrated Typ hergestellt.
Bei der Herstellung von spiralförmigen Festflossenröhren wird ein kontinuierlicher Flossenstreifen auf ein Rohr geschoben.Die Flosse um die Röhre und das kontinuierliche SchweißenDer Flossenstreifen wird spiralförmig auf das Rohr geschweißt und mit einem Hochfrequenz-elektrischen Verfahren kontinuierlich an das Grundrohr entlang der Spiralwurzel geschweißt.Der Flossenstreifen, der unter Spannung gehalten und seitlich eingeschränkt wird, wenn er um das Rohr herum gebildet wird, wodurch sichergestellt wird, dass der Streifen mit der Grundrohroberfläche in starkem Kontakt steht. An der Stelle, an der sich der Flossenstreifen zuerst um den Rohrdurchmesser biegen beginnt, wird ein kontinuierliches Schweißen aufgetragen.mit einem Durchmesser von nicht mehr als 10 mm,.
Für eine bestimmte Rohrgröße kann die gewünschte Wärmeübertragungsfläche je Rohrlängeinheit durch Angabe der entsprechenden Flossenhöhe ermittelt werden,Flossendicke und/oder Anzahl der Flossen pro Meter Länge.
HFW-Festflossenröhrchen
Diese geschweißte Stahlrohrkonfiguration mit Flossen kann für praktisch jede Wärmetauscheranwendung verwendet werden und eignet sich besonders für Anwendungen mit hoher Temperatur und hohem Druck.Die wichtigsten Merkmale dieser Konfiguration sind, eine wirksame Bindung der Flosse an das Rohr unter allen Temperatur- und Druckbedingungen und die Fähigkeit, hohen Temperaturen an der Flosse zu widerstehen.
Eine kontinuierliche Schraubflosse wird durch Hochfrequenz-Widerstandsschweißen an das Basisrohr befestigt, um eine effiziente und thermisch zuverlässige Verbindung zu erzeugen.
Technische Angaben/Basisrohrangaben
Rohrdurchmesser: 20 mm OD Min bis 219 mm OD Max.
Rohrdicke: Mindest 2 mm bis 16 mm
Rohrmaterial: Kohlenstoffstahl, Edelstahl, Legierstahl, Cortenstahl, Duplexstahl, Super-Duplexstahl, Inkonel, Hochchrom-Hochnickel- und -Inkolegierung, CK 20-Material und einige andere Materialien.
Details zur Flosse
Flossenstärke: Min. 0,8 mm bis Max. 4 mm
Flossenhöhe: Min. 0,25 ̊ (6,35 mm) bis Max.1.5 ′′ (38 mm)
Flossendichte: Min. 43 Flossen pro Meter bis max. 287 Flossen pro Meter
Material: Kohlenstoffstahl, Edelstahl, Legierstahl, Cortenstahl, Duplexstahl und Inkolloys.
Für ein schnelles Angebot, bitte mit folgender Anforderung:
Anzahl der Stücke,
Basisrohr: Durchmesser, Dicke, Länge und Materialbeschreibung.
Flossen: Materialbeschreibung, Typ (fester oder gezackter), Höhe, Dicke, Abstand, Flossenlänge und Flossenlose Abschnitte; gegebenenfalls Angaben zur Schweißvorbereitung.
Lieferfrist erforderlich.
Schlüsselwörter: Flossenröhrchen, Flossenröhrchen, Flossenröhrchen, Helical Flossenröhrchen, Solid Flossenröhrchen, Siedelflossenröhrchen, Helical Siedelflossenröhrchen, Tubos Aletados
*Dies sind die häufigsten Flossen/Rohrmuster. Wir haben mehr als 20 verschiedene Kombinationen von Plattenflossen und Rohren. | ||
Helical Fin Oberfläche (Rohr-OD Verfügbare spiralförmige Flossenhöhe auf der Röhre) | ||
5/8" 3/8", 1/2" und 7/16" | 1 ′′ 3/8′′, 1/2′′, 7/16′′ und 5/8′′ | 1 1/4 " 3/8 ", 1/2 ", 7/16 " und 5/8 " |
15.875mm 9.525mm, 12.7mm und 11.113mm | 25.4mm 9.525mm, 12.7mm, 11.113mm und 15.875mm | 31.75mm 9.525mm, 12.7mm, 11.113mm und 15.875mm |
|
