Yuhong Holding Group Co., LTD
 |
| Herkunftsort: | China |
| Markenname: | YUHONG |
| Zertifizierung: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| Modellnummer: | F317L / UNS S31703/1,4449 |
| Min Bestellmenge: | 1pc |
|---|---|
| Verpackung Informationen: | PALETTE, SPERRHOLZKOFFER |
| Lieferzeit: | 7days |
| Zahlungsbedingungen: | L/C, T/T |
| Markieren: | Spaten-Paddel-Stahlflansche,Blindflansche SA182 F317,1 |
||
|---|---|---|---|
SPATEN PADDLE/BLANKS/BLINDS FLANSCHT SA182 F317L/UNS S31703/1,4449 B16.48

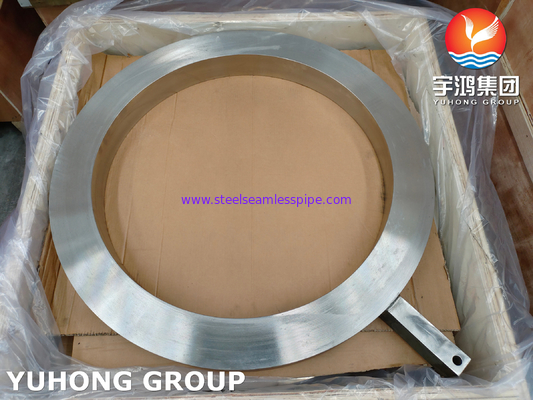

Was ist ein Spatenflansch?
Der Spatenflansch ist ein rundes Metallstück mit einem kleinen Vorsprung und ist entworfen, zwischen eine Flanschverbindung eingefügt zu werden und im Schritt dann fest festgeklemmt zu werden, indem er in den Bolzen schraubt. Dieses schließt das Rohr und verhindert Querverschmutzung zwischen Flüssigkeiten und erlaubt Ingenieuren, an der Rohrleitung zu arbeiten.
Weitgehend verwendet im Öl und in den chemischen Prozessindustrien, kann ein Spatenflansch an anderen Industrien aufgetragen werden, in denen es eine Anforderung gibt, den Fluss von einem Material in andere zu schließen.
Im Allgemeinen wird ein Spatenflansch in einer Position gehalten, damit normaler Fluss stattfinden kann. Sobald der Fluss stoppen muss, wird der Spatenflansch zur engen Lage gedreht und das Rohr wird total abgestellt, damit kein Fluss möglich ist.
Im Allgemeinen sind Spatenflansche in Übereinstimmung mit Spezifikationen API 590 und ASTM 16,48 oder gemacht zu den Kundenanforderungen verfügbar.
Gleichwertiger Grad des Edelstahl-Flansches ASME SA182 F317L
| STANDARD | WERKSTOFF NR. | UNS | JIS | En |
| SS 317 | 1,4449 | S31700 | SUS 317 | – |
| SS 317L | 1,4438 | S31703 | SUS 317L | X2CrNiMo18-15-4 |
Chemische Zusammensetzung des Edelstahl-Flansches ASME SA182 F317L
| Grad | C | Mangan | Si | P | S | Cr | MO | Ni | F.E. |
| SS 317 | 0,08 maximal | 2,0 maximal | 1,0 maximal | 0,045 maximal | 0,030 maximal | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | Minute 57,845 |
| SS 317L | 0,035 maximal | 2,0 maximal | 1,0 maximal | 0,045 maximal | 0,030 maximal | 18,00 – 20,00 | 3,00 – 4,00 | 11,00 – 15,00 | Minute 57,89 |
Mechanische Festigkeit des Edelstahl-Flansches ASME SA182 F317L
| Dichte | Schmelzpunkt | Dehnfestigkeit | Streckgrenze (0.2%Offset) | Verlängerung |
| 7,9 g/cm3 | °C 1400 (°F 2550) | P/in – 75000, MPa – 515 | P/in – 30000, MPa – 205 | 35% |
| 7,9 g/cm3 | °C 1400 (°F 2550) | P/in – 75000, MPa – 515 | P/in – 30000, MPa – 205 | 35% |
Edelstahl-Flansch ASME SA182 F317L
| Standard | Klasse | Durchmesser | Lochkreis-Durchmesser | Zahl von Bolzen | Bolzen-Größe | Durchmesser des Bolzenlochs |
|---|---|---|---|---|---|---|
| AS4087 | PN14 | 95 | 67 | 4 | M12 | 14 |
| ALS Flansch 2129 | Tabelle C | 95 | 67 | 4 | 13 | 14 |
| Tabelle D | 95 | 67 | 4 | 13 | 14 | |
| Tabelle E | 95 | 67 | 4 | 13 | 14 | |
| Tabelle F | 95 | 67 | 4 | 13 | 14 | |
| Tabelle H | 114 | 83 | 4 | 16 | 17 | |
| Tabelle J | 114 | 83 | 4 | 16 | 17 | |
| ANSI B16.5 | ANSI 150 | 89 | 60 | 4 | 13 | 16 |
| ANSI 300 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 600 | 95 | 67 | 4 | 13 | 16 | |
| ANSI 900 | 121 | 83 | 4 | 19 | 22 | |
| ANSI 1500 | 121 | 83 | 4 | 19 | 22 | |
| Flansch ISO 7005 (LÄRM) | PN6 | 80 | 55 | 4 | M10 | 11 |
| PN10 | 95 | 65 | 4 | M12 | 14 | |
| PN16 | 95 | 65 | 4 | M12 | 14 | |
| PN20 | 90 | 60,5 | 4 | M14 | 16 | |
| PN25 | 95 | 65 | 4 | M12 | 14 | |
| PN40 | 95 | 65 | 4 | M12 | 14 |
Edelstahl-Flansch-Druck-Bewertung ASME SA182 F317L
| Temp. °F | 150 | 300 | 400 | 600 | 900 | 1500 | 2500 |
|---|---|---|---|---|---|---|---|
| -20 bis 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 235 | 620 | 825 | 1240 | 1860 | 3095 | 5160 |
| 300 | 215 | 560 | 745 | 1120 | 1680 | 2795 | 4660 |
| 400 | 195 | 515 | 685 | 1025 | 1540 | 2570 | 4280 |
| 500 | 170 | 480 | 635 | 955 | 1435 | 2390 | 3980 |
| 600 | 140 | 450 | 600 | 900 | 1355 | 2255 | 3760 |
| 650 | 125 | 445 | 590 | 890 | 1330 | 2220 | 3700 |
| 700 | 110 | 430 | 580 | 870 | 1305 | 2170 | 3620 |
| 750 | 95 | 425 | 570 | 855 | 1280 | 2135 | 3560 |
| 800 | 80 | 420 | 565 | 845 | 1265 | 2110 | 3520 |
| 850 | 65 | 420 | 555 | 835 | 1255 | 2090 | 3480 |
| 900 | 50 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 950 | 35 | 385 | 515 | 775 | 1160 | 1930 | 3220 |
| 1000 | 20 | 350 | 465 | 700 | 1050 | 1750 | 2915 |
| 1050 | 20 | 345 | 460 | 685 | 1030 | 1720 | 2865 |
| 1100 | 20 | 305 | 405 | 610 | 915 | 1525 | 2545 |
| 1150 | 20 | 235 | 315 | 475 | 710 | 1185 | 1970 |
| 1200 | 20 | 185 | 245 | 370 | 555 | 925 | 1545 |
| 1250 | 20 | 145 | 195 | 295 | 440 | 735 | 1230 |
| 1300 | 20 | 115 | 155 | 235 | 350 | 585 | 970 |
| 1350 | 20 | 95 | 130 | 190 | 290 | 480 | 800 |
| 1400 | 20 | 75 | 100 | 150 | 225 | 380 | 630 |
| 1450 | 20 | 60 | 80 | 115 | 175 | 290 | 485 |
| 1500 | 20 | 40 | 55 | 85 | 125 | 205 | 345 |
Verschiedene Arten von Flanschen, die wir als unten liefern können
1. Aufsteckflansche.
Aufsteckflansche haben ein niedrigeres Anlagekosteon als schweißende Halsflansche, weil sie weniger Genauigkeit erfordern, wenn sie Rohr zur Länge schneiden, und sie liefern eine größere Leichtigkeit der Ausrichtung in der Versammlung. Jedoch ist ihre berechnete Stärke unter internem Druck ungefähr 2/3's die Stärke von schweißenden Halsflanschen, und ihr Leben unter Ermüdung ist 1/3 kürzer. Aufsteckflansche sind auf 1/2“ zu ½ 2“ die Größen im Jahre 1500 lbs Standard begrenzt.
2. Gewindeflansche
Gewindeflansche werden für spezielle Anwendungen benutzt. Sie können ohne Schweißen zusammengebaut werden und können in den extrem Hochdruckdienstleistungen verwendet werden--nahe an Atmosphärendruck--wo legierter Stahl für Stärke wesentlich ist. Gewindeflansche werden nicht für die Bedingungen entsprochen, die Temperatur oder Biegungsspannungen mit einbeziehen, oder unter zyklischen Bedingungen, in denen Durchsickern möglicherweise durch die Faden auftritt.
3. Vorschweißflansche
Vorschweißflansche haben eine lang sich verjüngende Nabe und einen allmählichen Übergang der Stärke in der Region von der Kolbenschweißung, die ihnen zum Rohr sich anschließt. Die sich verjüngende Nabe stellt wichtige Verstärkung zum Flansch und Widerstand zum Anrichten zur Verfügung. Diese Art des Flansches wird für schwere Betriebsbedingungen bevorzugt, resultierend aus Hochdruck-, unter null oder hohe Temperaturen.
4. Blindflansche
Blindflansche werden benutzt, um die Enden von Rohrleitungs-, Ventil- und Druckbehälteröffnungen auszulöschen. Blindflansche können hohen Druck vom internen Druck- und Bolzenladen behandeln, da die maximalen Drücke im Blindflansch Biegungsspannungen in der Mitte sind.
5. Sockel-Schweißungs-Flansche
Sockel-Schweißungs-Flansche wurden für Gebrauch auf kleiner Hochdruckrohrleitung entwickelt. Mit einer internen Schweißung sind Sockelschweißungsflansche und größere Ermüdungsfestigkeit als doppelt zu haben stärker, einen Aufsteckflansch schweißend. Glatte gebohrte Bedingungen können leicht erreicht werden, indem man die interne Schweißung reibt. Dieser Flansch ist beim Leiten des chemischen Prozesses allgemein verwendet.
6. Lap Joint Flanges
Lap Joint Flanges werden mit Schossgelenkstummeln verwendet. Schossgelenkflansche sind im Kohlenstoff oder in den niedrigen Rohrleitungssystemen des legierten Stahls allgemein verwendet, die für Inspektion und Reinigung häufig abgebaut werden müssen. Sie sollten nicht an irgendwelchen Punkten benutzt werden, in denen schwere Biegungsspannungen auftreten.
Anwendung
