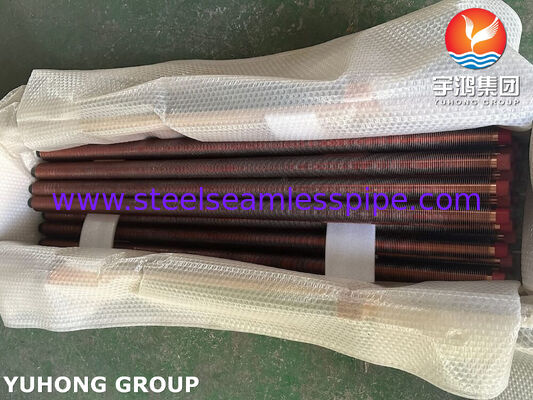

ASTM B111 C68700 Extrudierte Rippenrohre für Wärmetauscher

Extrudierte Rippenrohre aus ASTM B111 C68700 Aluminiummessing sind für Wärmeübertragungsgeräte konzipiert, die ein Kupferlegierungsrohr mit guter Wärmeleitfähigkeit, mechanischer Festigkeit und Korrosionsbeständigkeit in entsprechend ausgewählten Wasseranwendungen erfordern.

C68700, auch bekannt als Aluminiummessing, ist eine Kupfer-Zink-Legierung, die Aluminium und eine kontrollierte Arsenzugabe enthält. Sie wird häufig in Kondensator- und Wärmetauscherrohren verwendet. ASTM B111/B111M deckt nahtlose Kupfer- und Kupferlegierungsrohre für Kondensatoren, Verdampfer und Wärmetauscher ab, einschließlich UNS C68700.

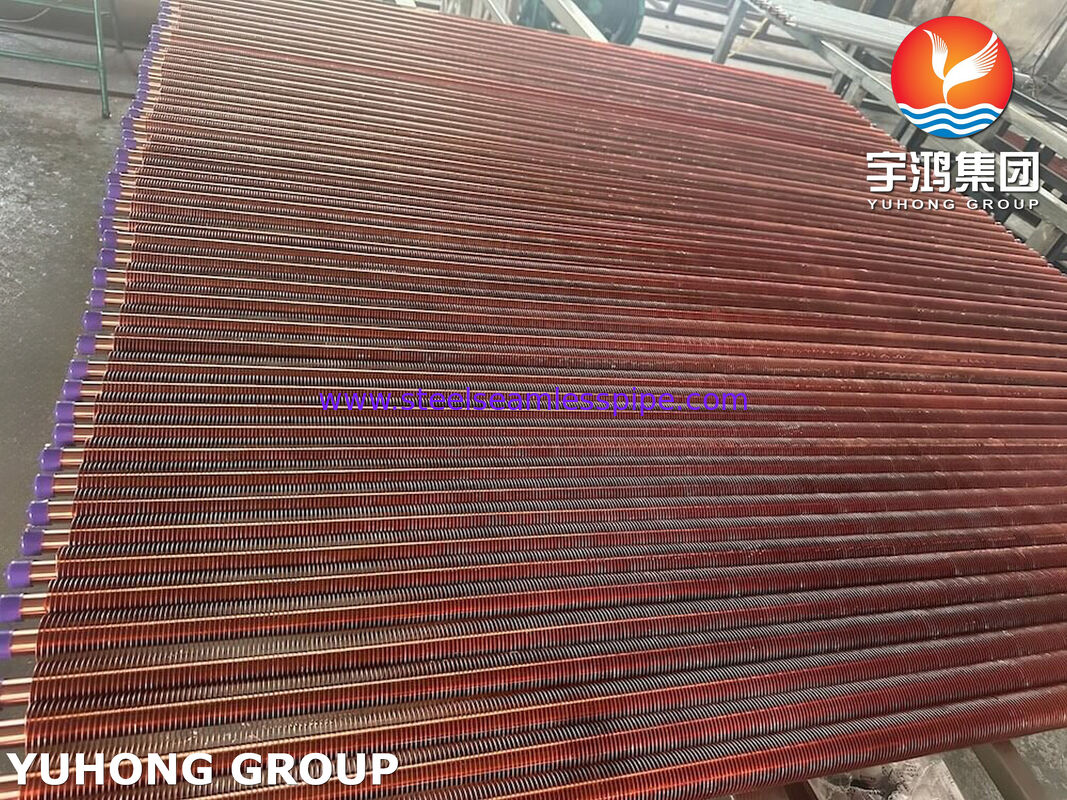

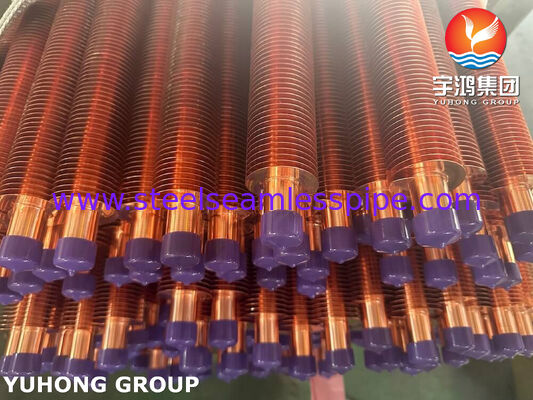

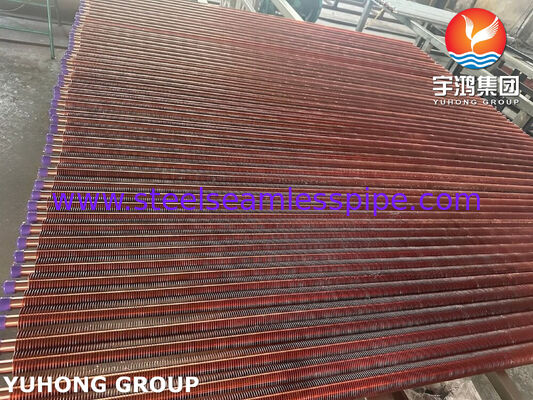

Bei einer extrudierten Rippenrohrbaugruppe wird eine gerippte Außenhülse mechanisch über das Grundrohr expandiert, um einen engen Kontakt zwischen den beiden Komponenten herzustellen. Die Rippen erhöhen die externe Wärmeübertragungsfläche und verbessern den Wärmeaustausch mit der Umgebungsluft oder einer anderen Flüssigkeit, abhängig vom Gerätedesign.

Spezifikationsklärung: ASTM B111 gilt für das C68700-Grundrohr. Das Rippenmaterial, der Extrusions- oder Expansionsprozess, die Rippengeometrie und die Toleranzen der fertigen Baugruppe müssen separat spezifiziert werden. Wenn das vorgesehene Produkt ein C68700-Grundrohr mit einer extrudierten Aluminiumrippenhülse verwendet, muss auch die Aluminiumlegierungsqualität identifiziert werden.

• Verbesserte Wärmeübertragungsfläche: Extrudierte Rippen vergrößern die für den Wärmeaustausch verfügbare Außenfläche.

• Grundrohr aus Kupferlegierung: C68700 bietet eine nützliche Kombination aus Festigkeit und Korrosionsbeständigkeit für geeignete Kondensator- und Wärmetauscheranwendungen.

• Mechanischer Rippen-Rohr-Kontakt: Ein ordnungsgemäß hergestellter Presssitz unterstützt den thermischen Kontakt zwischen Grundrohr und Rippenhülse.

• Anwendungsspezifische Konfigurationen: Rohrabmessungen, Rippenhöhe, Teilung und Länge können nach genehmigten Zeichnungen angepasst werden.

• Materialrückverfolgbarkeit: Grundrohrzertifikate und Inspektionsdokumente können gemäß den Projektanforderungen geliefert werden.

Die folgenden sind repräsentative kommerzielle Abmessungen für extrudierte Rippenrohre. Die endgültigen Größen hängen vom Wärmetauscherdesign, der erforderlichen Wärmeübertragungsleistung, dem Rippenmaterial und den Kundenzeichnungen ab.

Wichtig: Dies sind indikative Fertigungsbereiche, keine Maßanforderungen, die von ASTM B111 auferlegt werden. Der Standard deckt nahtlose Kupfer- und Kupferlegierungsrohre bis zu einem Durchmesser von 80 mm ab, während die tatsächlichen Maßgrenzen und Toleranzen anhand der ausgewählten Produktform und der geltenden Standardausgabe überprüft werden müssen.

Um die geeignete Konfiguration auszuwählen, geben Sie an:

• Außendurchmesser und Wandstärke des Grundrohrs.

• Gesamtrohrlänge und gerippte Länge.

• Rippenlegierung, Rippenhöhe, -dicke und -teilung.

• Erforderliche Kriterien für den Rippen-Rohr-Kontakt oder die Verbindung.

• Betriebstemperatur, -druck, Flüssigkeitszusammensetzung und Kühlmedium.

• Erforderliche Prüfungen, Materialzertifikate und Menge.

C68700 ist eine Aluminiummessinglegierung. Kupfer bildet den Hauptbestandteil, Zink bildet den Rest, und Aluminium und Arsen sind wichtige Legierungszusätze. Die Zusammensetzung unterstützt die Festigkeit und Korrosionsbeständigkeit der Legierung in geeigneten Wärmetauscherumgebungen.

Diese Grenzwerte beschreiben die C68700-Grundlegierung. Die extrudierte Rippenhülse kann eine andere Legierung verwenden und muss ihre eigene Materialspezifikation und Zertifizierung haben. Das Materialzertifikat und die geltende Ausgabe von ASTM B111/B111M sollten die Abnahme regeln.

Die mechanischen Eigenschaften hängen vom Rohrzustand, der Herstellungsbedingung und den geltenden Produktanforderungen ab. Die folgenden Werte sind indikativ für geglühte C68700-Rohre; die Kauf-Spezifikation und die geltende Ausgabe von ASTM B111/B111M sollten die endgültigen Abnahmegrenzwerte bestimmen.

*Indikative Werte für geglühte C68700-Rohre; bestätigen Sie die geltenden zustandsspezifischen Anforderungen, bevor Sie sie als garantierte Abnahmewerte veröffentlichen.

Der Zustand des Rohrs ist wichtig, da geglühte, leicht gezogene und hartgezogene Zustände unterschiedliche Festigkeits- und Duktilitätswerte aufweisen können. Die fertige Rippenbaugruppe muss auch die spezifizierten Maßtoleranzen und Rippen-Rohr-Kontaktanforderungen erfüllen.

Die Qualitätssicherung sollte sowohl das C68700-Grundrohr als auch die fertige extrudierte Rippenrohrbaugruppe überprüfen. Der Inspektionsplan sollte die von ASTM B111/B111M geforderten Prüfungen von zusätzlichen Kontrollen für das Rippenprodukt unterscheiden.

ASTM B111/B111M enthält Anforderungen für anwendbare mechanische und Expansionsprüfungen, Spannungsrisskorrosionsprüfungen und spezifizierte Druck- oder zerstörungsfreie Prüfungen. Nicht jede aufgeführte Prüfung gilt zwangsläufig für jede Bestellung; die geltende Standardausgabe und die Kaufanforderungen bestimmen den Prüfumfang.

Abhängig von den Projektanforderungen können folgende Dokumente bereitgestellt werden:

• Materialprüfzertifikat für das C68700-Grundrohr.

• Berichte über chemische Zusammensetzung und mechanische Prüfungen.

• Aufzeichnungen über Maßprüfungen.

• Aufzeichnungen über Wirbelstrom-, hydrostatische oder andere erforderliche Prüfungen.

• Zertifizierung des Rippenmaterials und Berichte über die Prüfung des Fertigprodukts.

• Aufzeichnungen über Wärme-Nummern-Rückverfolgbarkeit und Verpackungsinspektion.

• Berichte von Drittanbietern, wo vertraglich vereinbart.

C68700 ist hauptsächlich eine Legierung für Kondensator- und Wärmetauscherrohre. Seine Eignung für eine bestimmte Anwendung mit extrudierten Rippenrohren hängt von der Flüssigkeitschemie, Temperatur, dem Druck und dem Rippenmaterial ab.

• Kondensatoren und Verdampfer: Für kompatible Wärmeübertragungsdienste, die Kupferlegierungsrohre erfordern.

• Industrielle Wärmetauscher: Für ausgewählte Prozessheiz- und Kühlungsanwendungen.

• Wassergekühlte Wärmeübertragungsgeräte: Wenn die Wasserchemie und die Betriebsbedingungen für Aluminiummessing geeignet sind.

• Spezialisierte Rippenrohrbaugruppen: Wenn das thermische Design von einer erhöhten externen Oberfläche profitiert und die Rohr-Rippen-Kombination für den Einsatz ausgelegt ist.

Für Meerwasser oder andere aggressive Kühlmedien die Korrosionsbeständigkeit mit dem Gerätekonstrukteur bestätigen. C68700 sollte nicht für jede Wasserchemie oder Betriebsumgebung als geeignet angesehen werden.

Unsere extrudierten Rippenrohre können nach Kundenzeichnungen und projektspezifischen Anforderungen gefertigt werden, mit besonderem Augenmerk auf Legierungsrückverfolgbarkeit, Maßhaltigkeit und Qualität des Fertigprodukts.

• Spezifizierte Grundlegierung: C68700 Aluminiummessing, hergestellt nach den vereinbarten ASTM B111-Anforderungen.

• Kundenspezifische Rippengeometrie: Rippenhöhe, -teilung, -dicke und -länge, zugeschnitten auf das thermische Design.

• Kontrollierte Montage: Rippen-Rohr-Kontakt und Maßhaltigkeit, überprüft anhand des vereinbarten Inspektionsplans.

• Qualitätsdokumentation: Materialzertifikate und Inspektionsberichte gemäß vertraglichen Anforderungen verfügbar.

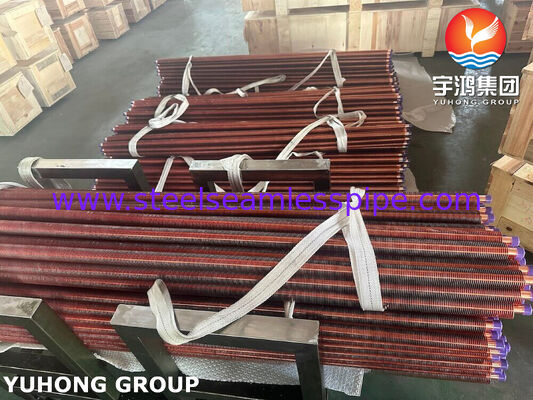

• Projektorientierte Lieferung: kundenspezifische Längen, Endbearbeitungen, Verpackungen und Dokumentation für industrielle Wärmetauscherprojekte.
