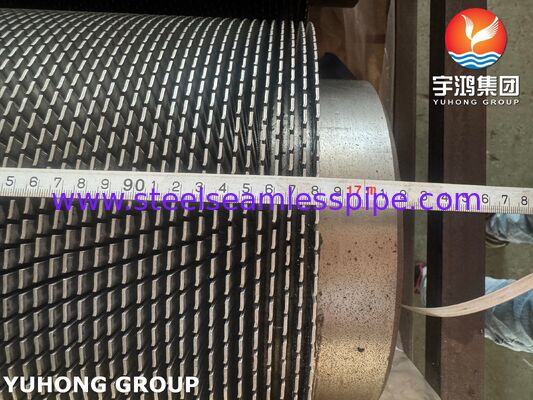

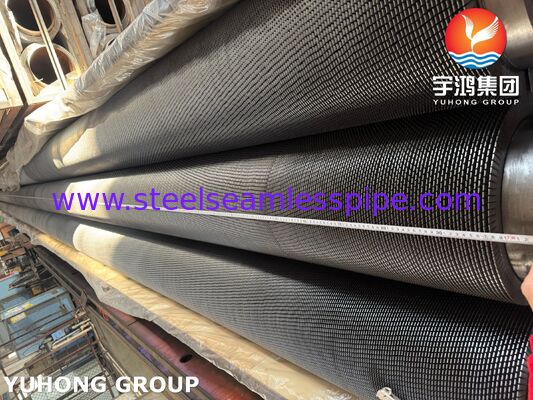

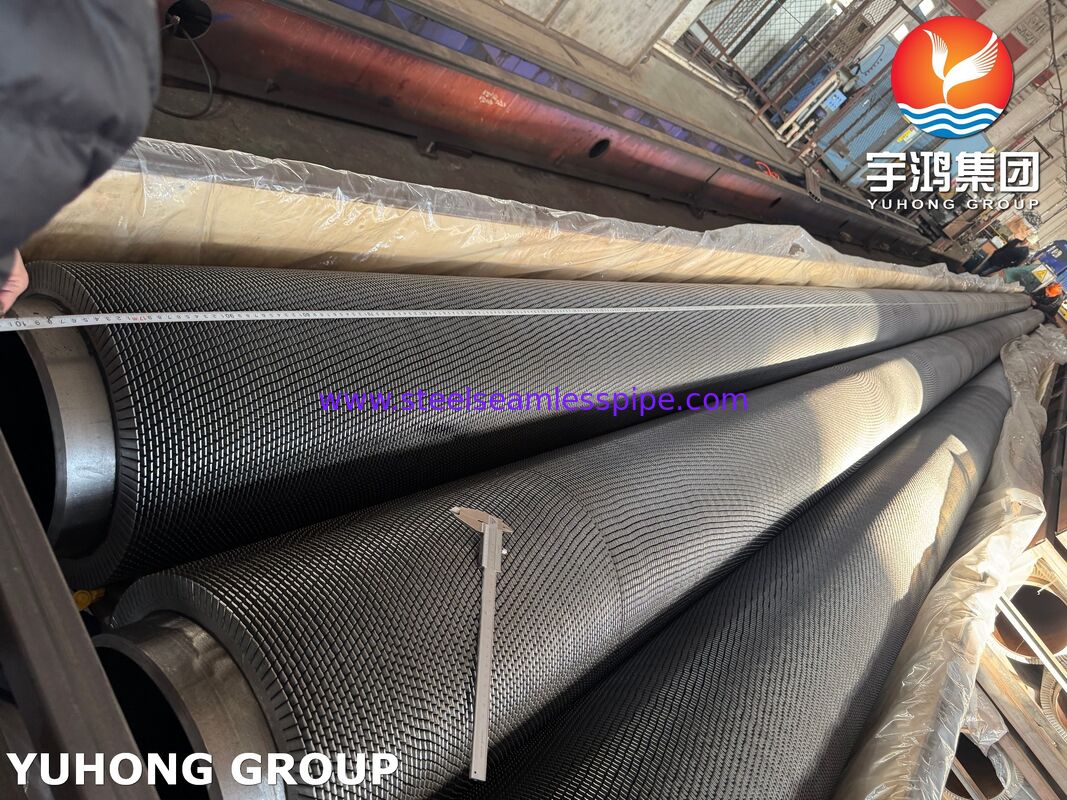

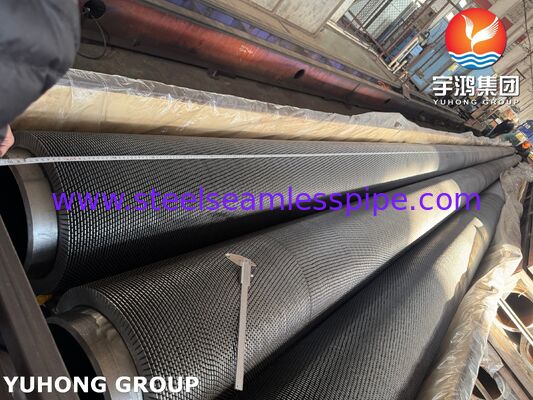

ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser

ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser

  • ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser
  • ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser
  • ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser
  • ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser
ASTM A335 P22 gezahnte Rippenrohre für HRSG-Economiser
Produktdetails:
Herkunftsort: China
Markenname: YUHONG
Zertifizierung: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Modellnummer: N / A
Zahlung und Versand AGB:
Min Bestellmenge: 500 kg
Preis: To be discussed
Verpackung Informationen: Sperrholzkiste oder Holzkiste mit Eisenrahmen
Lieferzeit: 50-120 Tage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Meter/Tag
Kontakt
Ausführliche Produkt-Beschreibung
Produkt: Gezacktes Flossen-Rohr Material: ASTM A335 P22
Anwendung: HRSG-Economizer Paket: Sperrholzkiste oder Holzkiste mit Eisenrahmen
Hervorheben:

ASTM A335 P22 Flachrohr

,

Zernflossenröhrchen HRSG-Ökonomizer

,

Flossenröhrchen aus Legierung P22

Gezahnte Rippenrohre für HRSG-Economizer – ASTM A335 P22

UnserGezahnte Rippenrohre für HRSG-Economisersind für die hocheffiziente Wärmerückgewinnung in Kombikraftwerken, Abwärmerückgewinnungskesseln und anderen Hochtemperaturkesselsystemen konzipiert. Das Basisrohr ist aus gefertigtASTM A335 P22, ein Chrom-Molybdän-Legierungsstahl, der für den Einsatz bei hohen Temperaturen entwickelt wurde.

ASTM A335 P22 enthält ca1,90–2,60 % Chrom und 0,87–1,13 % Molybdän, was eine nützliche Kombination aus Hochtemperaturfestigkeit, Oxidationsbeständigkeit und Beständigkeit gegen Zersetzung in anspruchsvollen Kesselumgebungen bietet. ASTM spezifiziert A335 als nahtlose Rohrspezifikation aus ferritischem legiertem Stahl für den Hochtemperaturbetrieb.

Das gezackte Rippendesign vergrößert die äußere Wärmeübertragungsfläche im Vergleich zu einem blanken Rohr erheblich. Das segmentierte Lamellenprofil fördert außerdem Gasturbulenzen und hilft so, die Wärmeübertragung zu verbessern und gleichzeitig ein praktisches Gleichgewicht zwischen thermischer Leistung, Verschmutzungsbeständigkeit, Gewicht und Herstellungskosten aufrechtzuerhalten.

Diese Röhren eignen sich besonders fürHRSG-EconomizerDabei überträgt heißes Abgas restliche Wärmeenergie auf das Kesselspeisewasser, bevor das Wasser in Abschnitte des Dampferzeugungssystems mit höherer Temperatur gelangt.

Hauptmerkmale

  • Material des Basisrohrs:ASTM A335 P22 / ASME SA335 P22
  • Materialtyp:Chrom-Molybdän-legierter Stahl
  • Flossentyp:Gezahnte/segmentierte Flosse
  • Hauptanwendung:HRSG-Economizer
  • Andere Anwendungen:Abwärmerückgewinnungskessel, Versorgungskessel, Industriekessel und Raffinerie-Wärmerückgewinnungssysteme
  • Herstellung:Finnenbildung durch kontrolliertes Schweißen oder ein anderes vereinbartes Herstellungsverfahren
  • Einsatzfähigkeit bei hohen Temperaturen
  • Hervorragende Verbesserung der gasseitigen Wärmeübertragung
  • Gute mechanische Festigkeit bei erhöhten Temperaturen
  • Geeignet für anspruchsvolle Energieerzeugungsumgebungen
  • Kundenspezifische Rohrdurchmesser, Wandstärke, Rippenhöhe, Steigung und Länge sind verfügbar

Typischer Größenbereich

Die tatsächlichen Abmessungen sollten entsprechend dem thermischen Design des HRSG, der Gasgeschwindigkeit, dem Druckabfall, dem rohrseitigen Druck und den Installationsanforderungen ausgewählt werden.

Artikel Typischer Bereich
Basisrohr-Außendurchmesser 25,4–63,5 mm
Wandstärke des Basisrohrs 2,5–8,0 mm
Gesamthöhe der Flosse 10–25 mm
Flossendicke 0,8–2,0 mm
Flossenneigung 2,5–8,0 mm
Rohrlänge 3.000–18.000 mm
Flossendichte Ungefähr 125–400 Flossen/m
Rohrmaterial ASTM A335 P22
Flossenmaterial Kohlenstoffstahl/niedriglegierter Stahl oder projektspezifisches Material

Notiz:Hierbei handelt es sich um repräsentative Fertigungsbereiche und nicht um feste ASTM-Abmessungsanforderungen. Die endgültigen Abmessungen sollten entsprechend der thermischen und mechanischen Auslegung des Käufers angegeben werden.

ASTM A335 P22 Chemische Zusammensetzung

Die folgende Zusammensetzung basiert auf den Anforderungen von ASTM A335 P22:

Element ASTM A335 P22 Anforderung, Gew.-%
Kohlenstoff (C) 0,05–0,15
Mangan (Mn) 0,30–0,60
Phosphor (P) ≤ 0,025
Schwefel (S) ≤ 0,025
Silizium (Si) ≤ 0,50
Chrom (Cr) 1,90–2,60
Molybdän (Mo) 0,87–1,13

Das Chrom-Molybdän-Legierungssystem ist der Hauptgrund dafür, dass P22 häufig in Hochtemperaturkesseln und Wärmerückgewinnungsanlagen verwendet wird.

Mechanische Eigenschaften

Zu den typischen mechanischen Mindestanforderungen für ASTM A335 P22 gehören:

Eigentum Erfordernis
Zugfestigkeit ≥ 415 MPa
Streckgrenze ≥ 205 MPa
Verlängerung Gemäß den geltenden ASTM A335-Proben- und Dickenanforderungen
Härte Gemäß den geltenden ASTM A335-Anforderungen

Für Standard-P22-Rohre beträgt die allgemein genannte Mindestzugfestigkeit415 MPa (60 ksi)und die Mindeststreckgrenze beträgt205 MPa (30 ksi). ASTM A335 legt außerdem Anforderungen an Zug-, Härte- und andere mechanische Prüfungen fest.

Gezahntes Flossendesign

Die gezackte Flosse besteht aus einem durchgehenden Flossenstreifen, der mit regelmäßig beabstandeten Einschnitten oder Schlitzen versehen ist. Im Vergleich zu einer einfachen durchgehenden Rippe kann diese segmentierte Konfiguration die Grenzschicht stören und die gasseitigen Turbulenzen verstärken.

Für HRSG-Economizer bietet das Design mehrere Vorteile:

  • Erhöhte externe Wärmeübertragungsfläche
  • Verbesserte gasseitige Wärmeübertragung
  • Bessere Gasströmungsmischung um die Rippenoberfläche
  • Reduzierter Wärmewiderstand der durchgehenden Lamellen
  • Gute Eignung für kompakte Wärmerückgewinnungsanlagen
  • Praktische Beständigkeit gegen Wärmeausdehnung und Betriebsspannungen
  • Flexible Optimierung der Lamellenhöhe und -steigung entsprechend den gasseitigen Druckabfallanforderungen

Die Lamellengeometrie kann an unterschiedliche HRSG-Abgastemperaturen, Gaszusammensetzungen, Geschwindigkeiten und zulässige Druckabfälle angepasst werden.

Herstellungsprozess

Unsere gezahnten Rippenrohre können durch einen kontrollierten Rippenform- und -befestigungsprozess hergestellt werden, der darauf ausgelegt ist, eine konsistente Rippengeometrie und einen zuverlässigen Kontakt zwischen Rohr und Rippe aufrechtzuerhalten.

Zu den typischen Produktionsschritten gehören:

  1. P22-Basisrohrprüfung
  2. Vorbereitung der Rohroberfläche
  3. Vorbereitung der Flossenstreifen
  4. Verzahnung/Segmentierung
  5. Kontrollierte Flossenbefestigung
  6. Kalibrierung der Flossenneigung und -höhe
  7. Maßprüfung
  8. Oberflächenreinigung
  9. Abschließende NDT- und Druckprüfung
  10. Kennzeichnung, Konservierung und Verpackung

Besonderes Augenmerk wird auf die Qualität der Lamellenbefestigung gelegt, da ein zuverlässiger thermischer Kontakt zwischen Lamelle und Rohr für die Aufrechterhaltung der Wärmeübertragungsleistung während des langfristigen HRSG-Betriebs unerlässlich ist.

Inspektion und Prüfung

Die Qualitätskontrolle kann die folgenden Inspektionen und Tests gemäß der geltenden ASTM/ASME-Spezifikation, Bestellung und Projektanforderungen umfassen:

1. Chemische Analyse

Um die Einhaltung der angegebenen P22-Chemie zu überprüfen, wird eine Wärme- und/oder Produktchemikalienanalyse durchgeführt.

2. Zugversuch

Durch Zugversuche werden die erforderliche Zugfestigkeit, Streckgrenze und Dehnung des P22-Basisrohrs überprüft.

3. Härtetest

Die Härteprüfung wird gemäß den geltenden ASTM A335-Anforderungen durchgeführt.

4. Hydrostatischer Test

Gemäß ASTM A335 muss jede Rohrlänge vorbehaltlich der Bestimmungen der Spezifikation einer hydrostatischen Prüfung unterzogen werden.

5. Zerstörungsfreie Prüfung

Abhängig von der Auftragsspezifikation kann die NDT Folgendes umfassen:

  • Ultraschallprüfung (UT)
  • Wirbelstromuntersuchung
  • Magnetpulverprüfung (MT)
  • Gegebenenfalls Flüssigkeitseindringprüfung (PT).
  • Prüfung der Schweiß-/Lamellenbefestigung

ASTM A335 erfordert eine Prüfung durch eine anwendbare zerstörungsfreie Prüfmethode, wobei die Methoden- und Größenbeschränkungen durch die relevanten Anforderungen geregelt werden.

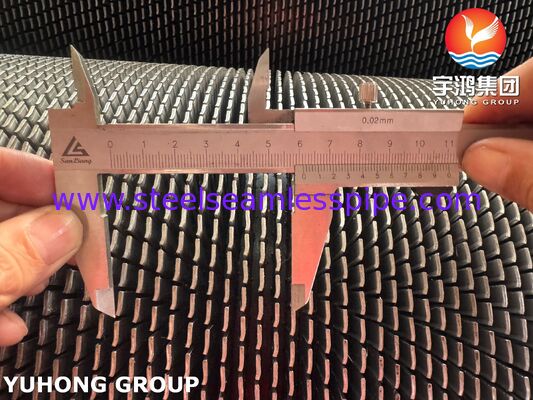

6. Maßprüfung

Folgende Parameter werden überprüft:

  • Rohraußendurchmesser
  • Rohrwandstärke
  • Rohrgeradheit
  • Rohrlänge
  • Flossenhöhe
  • Flossendicke
  • Flossenteilung
  • Flossendichte
  • Befestigung zwischen Flosse und Rohr
  • Gesamtdurchmesser der Rippen

7. Sicht- und Oberflächeninspektion

Die Rohr- und Rippenoberflächen werden auf Risse, übermäßige Oxidation, mechanische Schäden, unvollständige Rippenbefestigung und andere Herstellungsfehler untersucht.

Anwendungen

HRSG Economizer

DerHauptanwendungBei diesen P22-Rippenrohren handelt es sich um den Economizer-AbschnittWärmerückgewinnungsdampferzeuger (HRSGs).

In einem Kombikraftwerk gewinnt der Economizer Energie aus heißem Gas zurück, das den Abgas-/Wärmerückgewinnungspfad der Gasturbine verlässt, und nutzt sie zum Vorwärmen von Kesselspeisewasser. Dies reduziert den Energiebedarf in den nachfolgenden Dampferzeugungsstufen und trägt zu einer verbesserten Gesamtanlageneffizienz bei.

Abwärmerückgewinnungskessel

Sie eignen sich auch für industrielle Abwärmerückgewinnungssysteme, bei denen Abgase mit hoher Temperatur verfügbar sind aus:

  • Gasturbinen
  • Prozessöfen
  • Raffinerieeinheiten
  • Petrochemische Anlagen
  • Ausrüstung für die Stahlproduktion
  • Industrielle Verbrennungssysteme

Versorgungs- und Industriekessel

Gezahnte Rippenrohre vom Typ P22 können auch für ausgewählte Economizer- und Wärmerückgewinnungsabschnitte konventioneller Kessel spezifiziert werden, wenn Temperatur, Druck und Auslegungsbedingungen angemessen sind.

Warum sollten Sie sich für ASTM A335 P22 entscheiden?

P22 ist eine praktische Wahl für anspruchsvolle Hochtemperaturanwendungen, da seine Chrom-Molybdän-Legierungszusammensetzung eine bessere Leistung bei erhöhten Temperaturen bietet als herkömmliche Rohrmaterialien aus Kohlenstoffstahl.

Seine Kombination aus:

  • Hochtemperaturfestigkeit
  • Chrom-unterstützte Oxidationsbeständigkeit
  • Molybdänverstärkte Hochtemperaturleistung
  • Gute Schweißbarkeit unter geeigneten Verfahren
  • Kompatibilität mit Kessel- und Wärmerückgewinnungsanwendungen

Dadurch eignet es sich gut für technische HRSG-Economizer-Designs.

Anwendbare Standards

Abhängig von der Projektspezifikation können unsere gezahnten Rippenrohre mit Bezug auf Folgendes geliefert werden:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Geltende Anforderungen des ASME-Kessel- und Druckbehältercodes
  • Projektspezifische HRSG-Fertigungsspezifikationen
  • Vom Kunden genehmigte Zeichnungen und Prüfpläne

ASTM A335 deckt speziell nahtlose Rohre aus ferritischem legiertem Stahl ab, die für den Einsatz bei hohen Temperaturen vorgesehen sind, und enthält Anforderungen zur chemischen Zusammensetzung, zu den Zugeigenschaften, zur Härte, zur hydrostatischen Prüfung und zur zerstörungsfreien Prüfung.

Kundenspezifische Fertigung

Wir können geriffelte P22-Rippenrohre gemäß Kundenzeichnungen oder thermischen Designanforderungen herstellen, einschließlich kundenspezifischer:

  • Rohraußendurchmesser und Wandstärke
  • Rohrlänge
  • Flossenhöhe
  • Flossenteilung
  • Flossendicke
  • Flossendichte
  • Flossenmaterial
  • Methode zur Flossenbefestigung
  • Blanke Enden
  • Rohrbiegekonfiguration
  • Inspektions- und Prüfanforderungen
  • Verpackung und Kennzeichnung

Für HRSG-Projekte Bereitstellung derRohrabmessungen und Rippengeometrie zusammen mit der erforderlichen Gastemperatur, dem rohrseitigen Druck, der Gasgeschwindigkeit und dem zulässigen Druckabfallermöglicht die Optimierung des Rippenrohrdesigns für die vorgesehene Economizer-Aufgabe.

Produktzusammenfassung

ASTM A335 P22 gezahnte Rippenrohre für HRSG-EconomiserKombinieren Sie ein Hochtemperaturrohr aus Chrom-Molybdän-legiertem Stahl mit einer vergrößerten gezahnten Wärmeübertragungsoberfläche. Sie sind in erster Linie für entwickeltHRSG-Economiser und industrielle Abwärmerückgewinnungssysteme, wo effiziente Wärmerückgewinnung, mechanische Zuverlässigkeit und langfristiger Hochtemperaturbetrieb von entscheidender Bedeutung sind.
