Produktübersicht

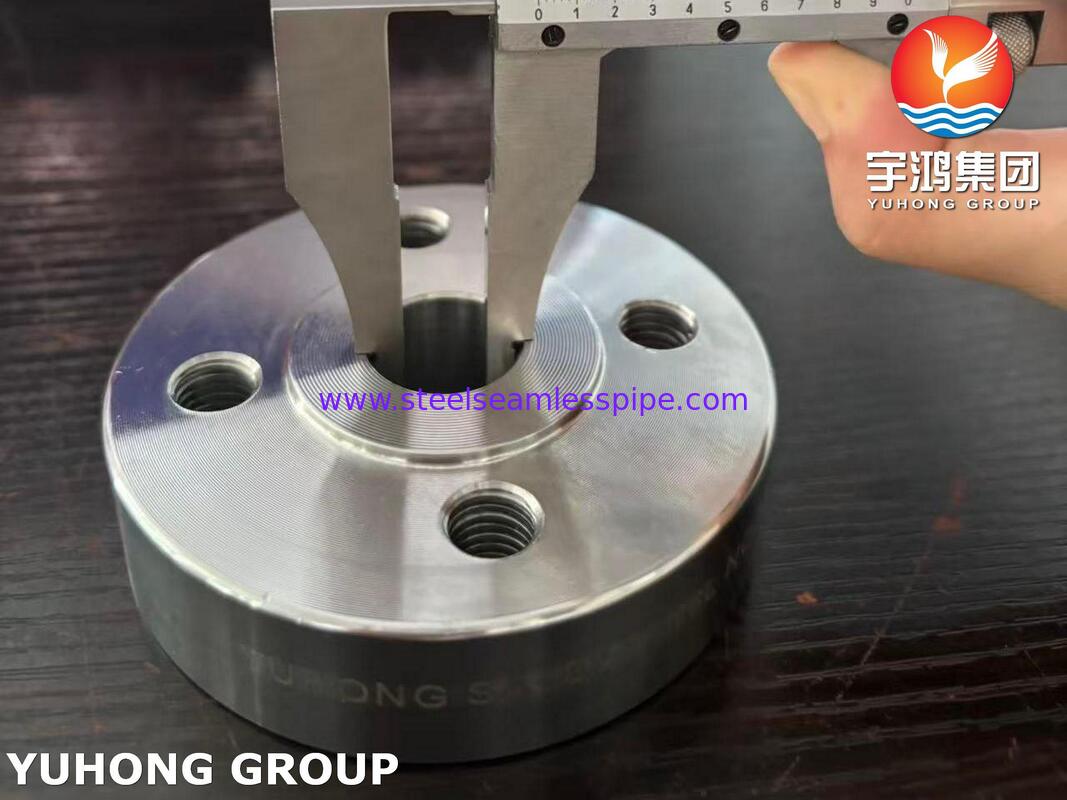

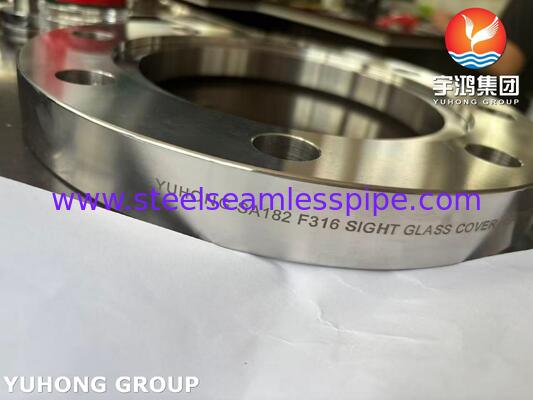

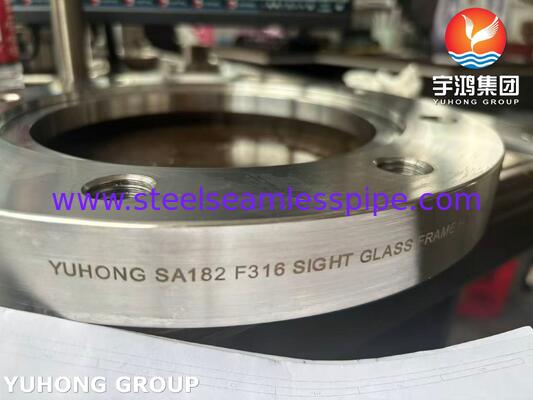

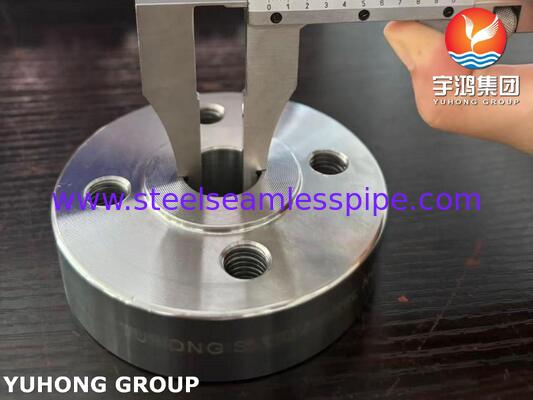

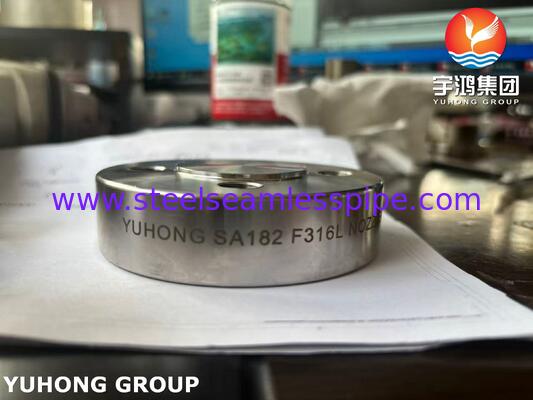

ASME SA182 F316 Stainless Steel Sight Glass Frame Flange ist ein geschmiedet und bearbeitetes Edelstahlbauteil, das für Sight Glass Baugruppen bestimmt ist.Ausrüstung zur visuellen Inspektion in industriellen Prozesssystemen.

Hergestellt ausF316 austenitischer Edelstahl, kann der Rahmenflansch nach der Zeichnung des Kunden mit einer zentralen Sichtöffnung, Schraublöchern, Gewindeöffnungen, Dichtungsflächen und anderen Bearbeitungsmerkmalen geliefert werden.

Das Bauteil eignet sich zur Integration in Prozessgeräte, Druckbehälter, Rohrleitungen, Tanks, Wärmetauscher und andere Geräte, bei denen ein Sichtglas oder ein Sichtfenster erforderlich ist.

Die Konfiguration der Flansche, ihre Abmessungen, die Druckbezeichnung und die Verbindungsdetails werden nach dem Ausrüstungskonzept, der anwendbaren Flanschnorm und den Kundenspezifikationen bestimmt.

Produktspezifikationen

F316 Material aus Edelstahl

F316 ist eine austenitische Edelstahlqualität, die Chrom, Nickel und Molybdän enthält.

Die nominelle Legierungszusammensetzung liefert die für eine Vielzahl von Anwendungen von Industrieanlagen erforderlichen Materialeigenschaften.,mit einer Breite von nicht mehr als 30 mm,

Für Produkte, dieASME SA182 F316, chemische Zusammensetzung, mechanische Eigenschaften und Wärmebehandlungsanforderungen müssen der anwendbaren Ausgabe der ASME SA182 / ASTM A182 und der Beschaffungsbeschreibung entsprechen.

Chemische Zusammensetzung

Typische chemische Anforderungen für F316 gemäß ASTM A182 sind nachstehend aufgeführt:

Die tatsächliche chemische Zusammensetzung ist anhand der für die gelieferte Wärme geltenden ASME SA182-Ausgabe und Materialbescheinigung zu überprüfen.

Mechanische Eigenschaften

Die mechanischen Eigenschaften von ASME SA182 F316-Schmieden müssen den Anforderungen der anwendbaren Werkstoffspezifikation entsprechen.

Die endgültigen zertifizierten Werte sollten aus dem MTC für die tatsächliche Wärme und den Produktzustand abgeleitet werden.

Design der Sichtglasrahmenflansche

Der Glasrahmenflansch ist so konzipiert, dass er eine mechanische Montage- und Versiegelungsoberfläche für eine Glaskonstruktion bietet.

Die typische Struktur besteht aus einem kreisförmigen Körper mit einer zentralen Sichtöffnung und Montageöffnungen.

Zentrale Sichtöffnung

Die innere Öffnung wird nach dem gewünschten Durchmesser der Sichtscheibe und der Sichtfläche bearbeitet.

Flanschfläche

Die Flanschfläche kann in der angegebenen Dichtungskonfiguration bearbeitet werden.

Schraubenlöcher

Die Schraublöcher können nach der Zeichnung der Ausrüstung des Kunden oder den entsprechenden Flanschdimensionen angeordnet werden.

Schleiflöcher

Gelenkte Löcher können geliefert werden, wenn die Sichtglasanlage gelenkte Befestigungen oder maßgeschneiderte Montagevorrichtungen verwendet.

Dichtungsfläche

Die Dichtungsfläche kann nach der erforderlichen Dichtungs-, Glas- und Montagekonfiguration bearbeitet werden.

Flanschgrößen

Der Glasrahmenflansch kann nach Kundenzeichnungen angepasst werden.

Zu den typischen Parametern gehören:

Wenn das Bauteil einer bestimmten Maßnorm für Flansche entsprechen muss, sollte die anwendbare Norm im Bestellbeschluss gesondert angegeben werden.

Herstellungsprozess

1. Rohstoff

Die Zertifizierung F316 für die Schmiede aus Edelstahl erfolgt nach der vorgeschriebenen ASME SA182-Spezifikation.

2. Schmieden

Der Rohstoff wird erhitzt und in die gewünschte vorläufige Ring- oder Flanschform geschmiedet.

3. Wärmebehandlung

Die Lösungswärmebehandlung erfolgt gemäß der anwendbaren Materialspezifikation.

4. Rohbearbeitung

Das geschmiedete Bauteil wird roh bearbeitet, um die Haupteigenschaften von Außen und Innen zu ermitteln.

5. CNC-Bearbeitung

Die Präzisionsbearbeitung erfolgt für

• Außendurchmesser
• Innendurchmesser
• Sichtglasöffnung
• Flanschfläche
• Schraubenlöcher
• mit einer Breite von nicht mehr als 15 mm
• Versiegelungsrillen
• Gegenbohrungen

6Oberflächenbearbeitung

Das bearbeitete Bauteil kann mit dem angegebenen Oberflächenzustand geliefert werden.

7Abschlussprüfung

Die endgültigen Abmessungen, die Lochposition, die Materialkennzeichnung und der Oberflächenzustand werden vor dem Versand überprüft.

Bearbeitungsfähigkeit

Der F316-Glasrahmenflansch kann nach Zeichnungen des Kunden CNC-bearbeitet werden.

Die Bearbeitung kann Folgendes umfassen:

• Umdrehen
• Bearbeitung der Flächen
• Langweilig.
• Bohrungen
• Tapping
• Bearbeitung von Rillen
• Gegenläufig
• Zersplittern
• Präzisionsbearbeitung

Die Bearbeitungstoleranz wird nach der Zeichnung des Kunden und den anwendbaren Maßanforderungen kontrolliert.

Qualitätskontrolle

Materialkontrolle

• Überprüfung der Wärmemenge
• Chemische Zusammensetzung
• KPI
• Identifizierung des Materials
• Überprüfung der Materialbescheinigung

Mechanische Inspektion

Gegebenenfalls:

• Zugprüfung
• Leistungskraft
• Verlängerung
• Härte

Dimensionelle Prüfung

Die Inspektion kann Folgendes umfassen:

• Außendurchmesser
• Innendurchmesser
• Stärke
• Durchmesser des Schraubloches
• Abstand zwischen Schraubenlöchern
• Durchmesser des Boltkreises
• Dimensionen der Gewinde
• Abmessungen der Dichtungsfläche
• Abmessungen der Rillen
• Konzentriertheit
• Flachheit

Oberflächeninspektion

Der fertige Flansch kann optisch auf Folgendes überprüft werden:

• Risse
• Oberflächenfehler
• Schäden an der Bearbeitung
• Schürfen
• Korrosion
• Fehlende Veredelung

Zusätzliche NDT kann je nach Projektanforderungen durchgeführt werden.

Inspektionsdokumente

Nach Kundenwünschen kann folgende Dokumentation geliefert werden:

• Materialprüfbescheinigung
• EN 10204 3.1 Bescheinigung
• EN 10204 3.2 Bescheinigung
• Bericht über die chemische Analyse
• Mechanischer Prüfbericht
• Bericht über den PMI
• Dimensionaler Prüfbericht
• Aufzeichnung der Wärmebehandlung
• NDT-Bericht
• Zertifikat der Konformität
• Inspektionsbericht eines Dritten

Anwendungen

Industrieprozessgeräte

Der Glasrahmenflansch F316 kann auf Prozessgeräten montiert werden, bei denen eine visuelle Überwachung des internen Prozesses erforderlich ist.

Druckbehälter

Die Komponente kann als Teil einer individuellen Sichtöffnung oder einer Sichtglasanlage für Druckgeräte hergestellt werden.

Prozessleitungen

Sichtglasflanschenbaugruppen können in ausgewählten Rohrleitungen verwendet werden, um den Prozessfluss visuell zu beobachten.

Ausrüstung für die chemische Verarbeitung

Edelstahl F316 wird üblicherweise für Prozessgeräte spezifiziert, bei denen ein austenitischer Edelstahl mit Molybdän benötigt wird.

Wärmetauscher und Kondensatoren

Die Komponente kann in maßgeschneiderte Wärmetauscher- oder Kondensatorbaugruppen eingebaut werden, die einen visuellen Kontrollanschluss benötigen.

Tanks und Schiffe

Anwendungsbereiche können Speichertanks, Prozesstanks und Behälter mit Aussichtsfenstern sein.

Schiffs- und Industrieausrüstung

Der F316-Glasrahmenflansch kann für Schiffs- und Industrieanlagen nach den geltenden Betriebsbedingungen und Konstruktionsanforderungen hergestellt werden.
