Produktübersicht

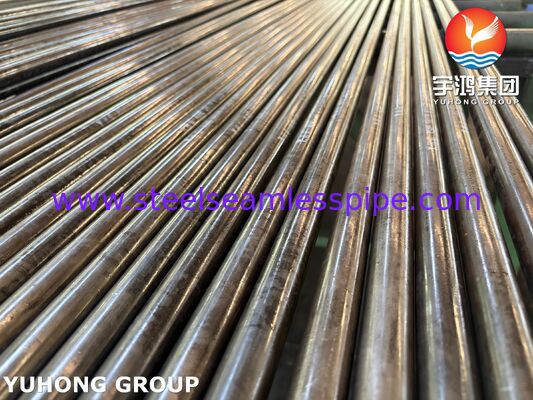

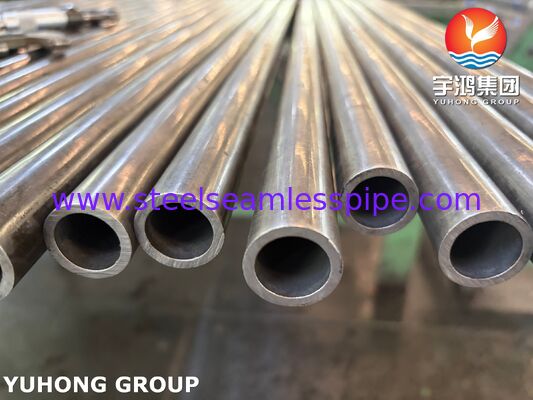

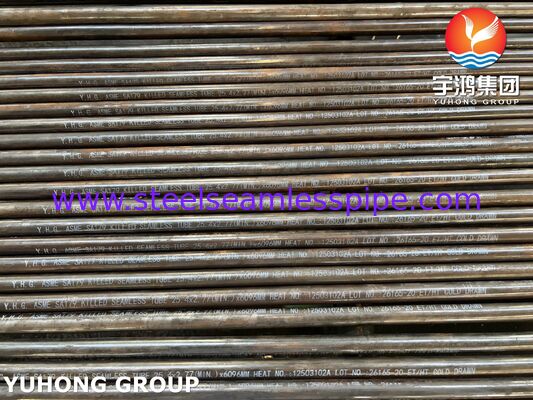

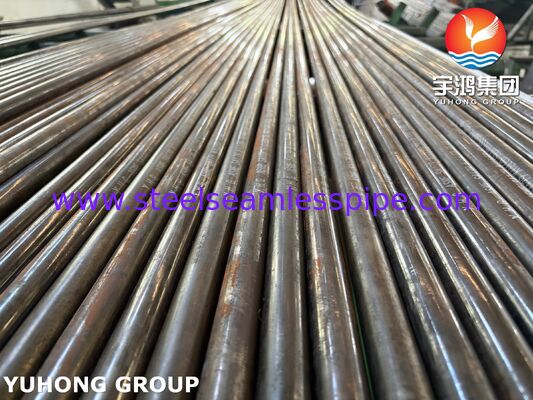

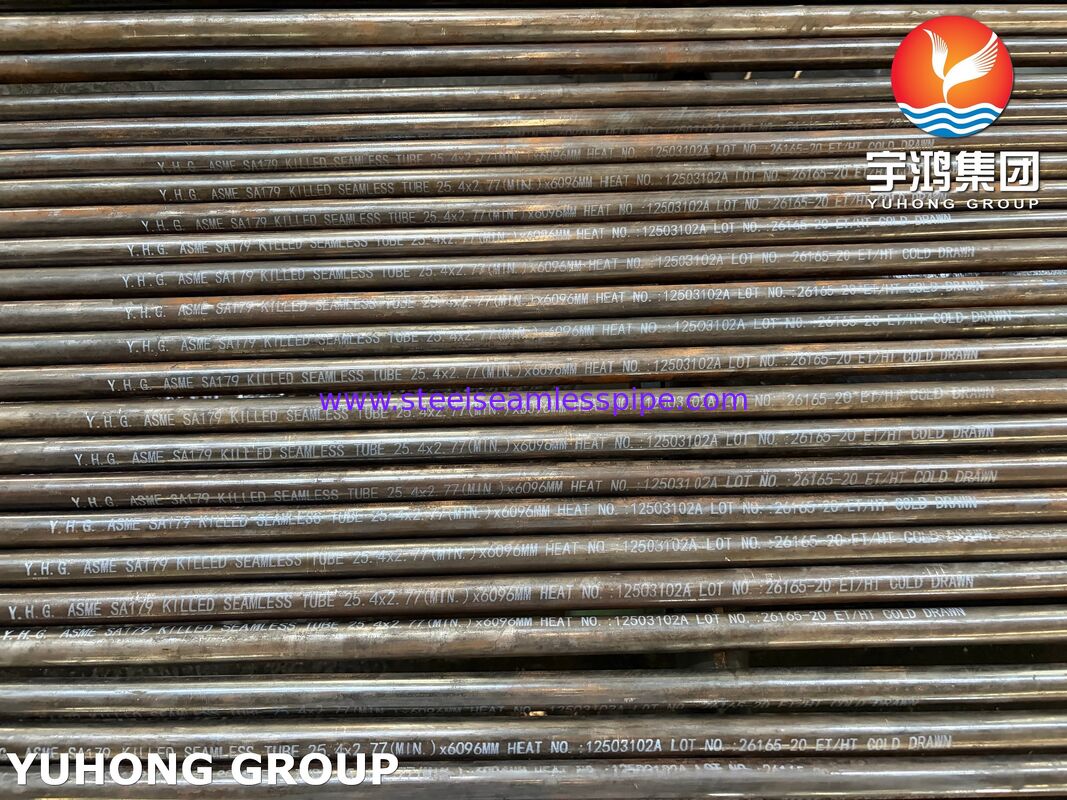

ASME SA179 / ASTM A179 Nahtlosrohr aus abgestrecktem Kohlenstoffstahlist ein Wärmetauscher und Kondensatorrohr aus kohlenstoffarmem Stahl, der für Anwendungen hergestellt wird, die eine nahtlose Konstruktion und eine kontrollierte chemische Zusammensetzung erfordern,und spezifizierte mechanische und dimensionelle Eigenschaften.
SA179/A179-AbdeckungenRohre aus Stahl mit niedrigem Kohlenstoffgehaltfür Rohrwärmetauscher, Kondensatoren und ähnliche Wärmeübertragungsgeräte.
DieSchlachtstahlDie Bezeichnung zeigt an, dass der Stahl während der Stahlherstellung, typischerweise mit Silizium und/oder Aluminium, entoxidisiert wird.Killed sollte eher als Material/Stahlherstellungszustand als als eine separate ASTM-Klasse behandelt werden.
Die Rohre können in maßgeschneiderten Außendurchmessern, Wandstärken und Längen nach der jeweiligen Spezifikation und Bestellung geliefert werden.
Produktspezifikationen
| Artikel |
Spezifikation |
| Erzeugnis |
Kohlenstoffstahl ohne Naht |
| Standards |
ASME SA179 / ASTM A179 |
| Zulassung |
SA179 / A179 |
| Material |
Kohlenstoffarmer Stahl |
| Stahlart |
Getötetes Stahl |
| Herstellung |
Nahtlos, kalt gezogen |
| Anwendung |
Wärmetauscher, Kondensator |
| Außendurchmesser |
1/8" ′′ 3" [3,2 ′′ 76,2 mm] |
| Wandstärke |
Gemäß ASTM A179 |
| Länge |
Individualisiert |
| Oberfläche |
Kalt gezogen / nach Bedarf |
| Wärmebehandlung |
Gemäß ASTM A179 |
| Ende Ende |
Einfache Enden / individuell |
| Prüfungen |
Zug-, Härte-, Abflachungs-, Flaring-, hydrostatische oder zerstörungsfreie elektrische Prüfung |
| Zertifizierung |
EN 10204 3.1 MTC, falls erforderlich |
ASTM A179 spezifiziert nahtlose kaltgezogene Rohre aus kohlenstoffarmem Stahl und enthält Anforderungen für chemische Analysen, Härte, Abflachen, Verflammen,Flanschprüfung und hydrostatische oder zerstörungsfreie elektrische Prüfung.
Chemische Zusammensetzung
ASTM A179 / ASME SA179 Chemische Zusammensetzung
| Elemente |
Anforderung |
| Kohlenstoff (C) |
00,06 ‰ 0,18% |
| Mangan (Mn) |
00,27 ∼ 0,63% |
| Fosfor (P) |
≤ 0,035% |
| Schwefel (S) |
≤ 0,035% |
Die genauen chemischen Anforderungen sollten immer anhand der in der Bestellung angegebenen ASTM A179/ASME SA179-Ausgabe überprüft werden.
Mechanische Eigenschaften
ASTM A179 Mechanische Anforderungen
| Eigentum |
Anforderung |
| Zugfestigkeit |
≥325 MPa |
| Leistungsstärke |
≥ 180 MPa |
| Verlängerung |
≥ 35% |
| Härte |
Gemäß ASTM A179 |
Die mechanischen Eigenschaften sind für das fertige Rohr festgelegt und sollten anhand der einschlägigen Prüf- und Materialzertifizierungsunterlagen überprüft werden.
Herstellungsprozess
SA179 Nahtlose Rohrherstellung
Steelmaking → Billet Preparation → Heating → Piercing → Hot Rolling → Cold Drawing → Heat Treatment → Straightening → Cutting → Surface Inspection → Dimensional Inspection → Testing → Final Inspection → Packing
Die Kaltziehung ist ein wichtiger Bestandteil der SA179-Produktdefinition, die es dem fertigen Rohr ermöglicht, einen kontrollierten Außendurchmesser, eine kontrollierte Wandstärke und einen kontrollierten Oberflächenzustand zu erreichen.
Für Wärmetauscher- und Kondensatoranwendungen ist die Dimensionskontrolle besonders wichtig, da die Rohre in Rohrplatten oder Rohrbündel eingebaut werden.
Rohrdimensionen
SA179-Röhren können in verschiedenen Außendurchmessern und Wandstärken nach ASTM A179-Anforderungen und Projektspezifikationen geliefert werden.
Zu den typischen Anpassungen gehören:
- Außendurchmesser
- Wandstärke
- Rohrlänge
- Gerade
- Ende Ende
- Oberflächenzustand
- Anforderungen an das Rohrpaket
- Spezielle Dimensionstoleranzen
Für kundenspezifische Bestellungen sollten die endgültigen Abmessungen nach dem Rohrblattentwurf des Kunden, der Wärmetauscherzeichnung oder der Beschaffungsbeschreibung bestätigt werden.
Anwendungen
Wärmetauscher
ASME SA179-Röhren werden üblicherweise als Wärmeübertragungsrohre in
- mit einer Leistung von mehr als 1000 W
- Industriewärmetauscher
- Prozesswärmetauscher
- Geräte zur Wärmerückgewinnung
- Schlauchfördergeräte
Kondensatoren
Zu den typischen Anwendungen von Kondensatoren gehören:
- Industrie-Kondensatoren
- Dampfkondensationsanlagen
- Kühlgeräte
- mit einer Breite von nicht mehr als 50 mm
Prozessgeräte
Die Rohre können auch in Geräten verwendet werden, die nahtlose Wärmeübertragungsrohre aus kohlenstoffarmem Stahl benötigen, vorbehaltlich der geltenden Betriebsbedingungen und der Projektvorgaben.
Inspektion und Prüfung
Jedes SA179-Rohr kann nach ASTM A179/ASME SA179 und den Anforderungen der Bestellung geprüft werden.
Chemische Inspektion
- Wärmekemische Analyse
- Produktanalyse, wenn erforderlich
- PMI, wenn angegeben
Mechanische Prüfung
- Zugversuch
- Überprüfung der Leistungsstärke
- Verlängerung
- Härteprüfung
Rohrprüfung
- Abflachungsprüfung
- Flammenprüfung
- Hydrostatische Prüfung
- Nichtzerstörende elektrische Prüfung
Dimensionelle Prüfung
- Außendurchmesser
- Wandstärke
- Länge
- Gerade
- Oberflächenzustand
Dokumentation
- Materialprüfbescheinigung
- Rückverfolgbarkeit der Wärmemenge
- EN 10204 3.1 Bescheinigung
- Inspektionsbericht
- Dimensionaler Bericht
- NDT-Bericht, falls erforderlich
Oberfläche und Endveredelung
Oberfläche
Abhängig von der Herstellung und den Kundenanforderungen können SA179-Röhren mit
- Kalt gezogene Oberfläche
- Helle Oberfläche
- Reinigung der Oberfläche
- Aufbereitete Oberfläche, sofern angegeben
Ende Ende
- Einfache Enden
- Schnittenden
- Verhüllte Enden
- Individuelle Endvorbereitung
Der Endzustand kann gemäß den Anforderungen an die Herstellung eines Wärmetauschers oder eines Kondensators festgelegt werden.
Qualitätskontrolle
Die Qualitätskontrolle für SA179-Röhren konzentriert sich auf die Materialidentifizierung, die Maßgenauigkeit, die mechanischen Eigenschaften und die Rohrintegrität.
Der Produktions- und Inspektionsprozess kann Folgendes umfassen:
Raw Material Inspection → Heat Number Verification → Chemical Analysis → Cold Drawing → Heat Treatment → Dimensional Inspection → Mechanical Testing → Flattening/Flaring Test → Hydrostatic or ET Testing → Visual Inspection → Final Documentation
