ASTM B366 UNS N10276 / WPHC276 Rohrbelag Hastelloy C276 45 Grad LR Ellenbogen

Hastelloy C276 Rohrfittings ASTM B366 UNS N10276 / WPHC276 45 Grad LR-Bogen

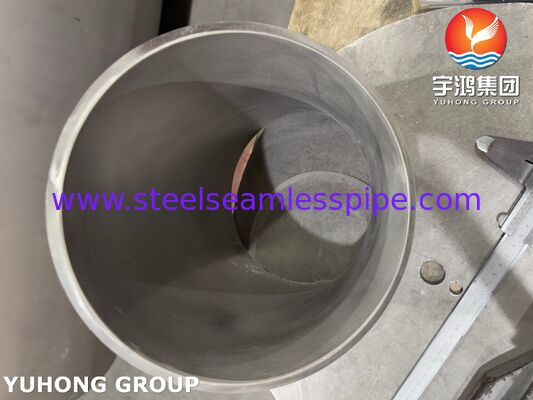

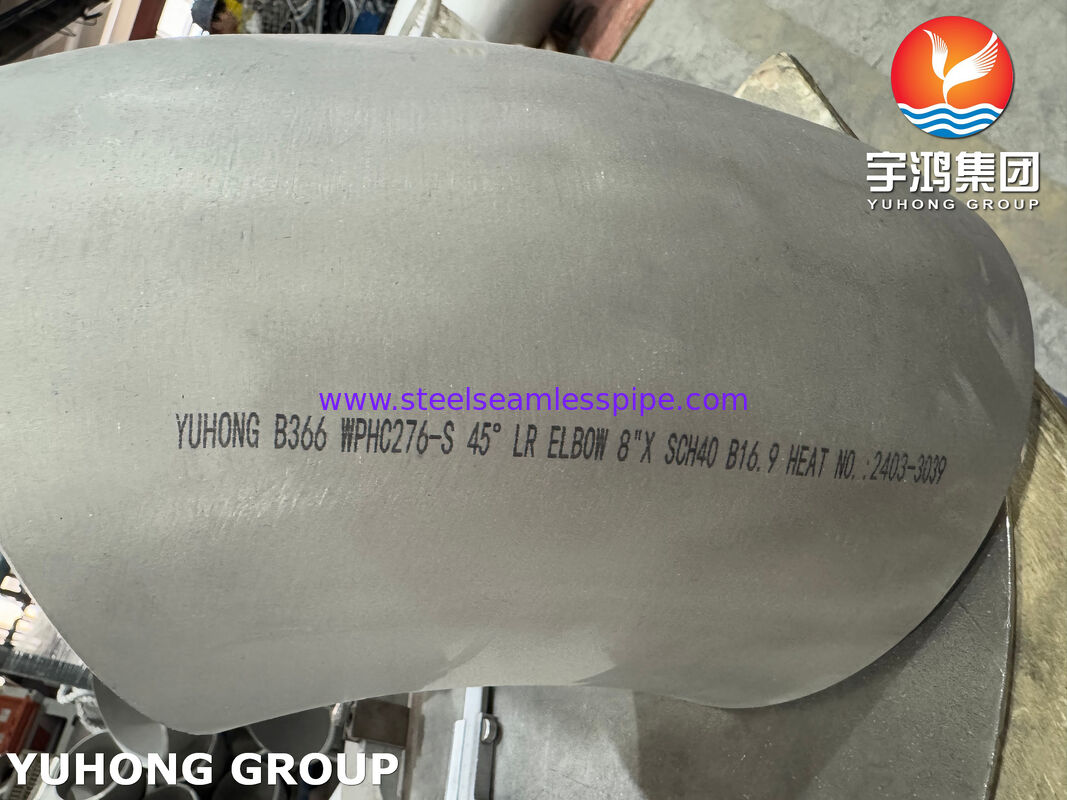

ASTM B366 UNS N10276 / WPHC276 Hastelloy C276 45° Rohrbogen mit großem Radius (LR) ist ein werksgefertigtes Rohrfitting aus einer Nickel-Knetlegierung, das zur dauerhaften Änderung der Strömungsrichtung in einem Rohrleitungssystem um 45 Grad verwendet wird.

Es wird in strikter Übereinstimmung mit ASTM B366 hergestellt, geprüft und zertifiziert – der Standardspezifikation für Fittings aus Nickel-Knetlegierungen für Druckrohrleitungsanwendungen. Das Fitting wird aus UNS N10276 (allgemein bekannt unter dem Handelsnamen Hastelloy C276) gefertigt, einer Nickel-Chrom-Molybdän-Legierung (Ni-Cr-Mo) mit einem signifikanten Zusatz von Wolfram (W). Die Werkstoffbezeichnung WPHC276 ist der spezifische ASTM/ASME-Code für Knetformstücke aus dieser speziellen Legierung, der deren chemische Zusammensetzung und mechanische Eigenschaftsanforderungen definiert.

Materialeigenschaften (Warum C276?)

Um die Einsatzbereiche zu verstehen, muss man die wesentlichen Stärken kennen:

• Hervorragende Korrosionsbeständigkeit: Beständig gegen Lochfraß-, Spalt- und Spannungsrisskorrosion (SCC) sowohl in oxidierenden als auch in reduzierenden Umgebungen.

• Chloridbeständigkeit: Äußerst unempfindlich gegenüber lokalem Angriff in Meerwasser und hochchloridhaltigen Solen.

• Schweißbarkeit: Neigt beim Schweißen nicht zur Sensibilisierung (Ausscheidung von Korngrenzenkarbiden), sodass es im geschweißten Zustand („as-welded“) ohne Wärmebehandlung nach dem Schweißen (PWHT) eingesetzt werden kann.

• Thermische Stabilität: Beständig gegen die Bildung schädlicher intermetallischer Phasen (Sigma-Phase) bei Hochtemperatureinwirkung.


Äquivalente Werkstoffe für ASTM B366 UNS N10276 / WPHC276 Rohrfitting Hastelloy C276 45-Grad-LR-Bogen



Mechanische Eigenschaften von ASTM B366 UNS N10276 / WPHC276 Rohrfitting Hastelloy C276 45-Grad-LR-Bogen



Chemische Zusammensetzung von  ASTM B366 UNS N10276 / WPHC276 Rohrfitting Hastelloy C276 45-Grad-LR-Bogen


Wichtige Überlegungen

• Kosten: Fittings aus Alloy C276 sind aufgrund des hohen Nickel-, Molybdän- und Chromgehalts deutlich teurer als Standard-Edelstahlfittings.

• Fälschungen/Fehlkennzeichnungen: Stellen Sie sicher, dass ein Materialabnahmeprüfzeugnis (Werkszeugnis – MTC) vorliegt, das bis zur Schmelz-/Chargennummer rückverfolgbar ist. Eine Vor-Ort-Werkstoffprüfung (Positive Material Identification – PMI) ist eine gängige Verifizierungsmethode.

• Bearbeitung & Schweißen: Erfordert spezielle Verfahren. Beim Schweißen sollten artgleiche oder überlegierte Schweißzusätze verwendet werden (z. B. ERNiCrMo-4).

• Alternative Werkstoffe: Für noch aggressivere oxidierende Bedingungen oder höhere Temperaturen können Werkstoffe wie C22 (UNS N06022) oder C2000 (UNS N06200) in Betracht gezogen werden.



Anwendungsbereiche

• Chemische Verfahrenstechnik: Handhabung von konzentrierter Schwefelsäure, Salzsäure, Essigsäure und Phosphorsäure. Einsatz in Reaktorbehältern, Destillationskolonnen und Rohrleitungen von Wärmetauschern.

• Rauchgasentschwefelung (REA): In Kohlekraftwerken Einsatz in Wäscheranlagen zur Handhabung stark saurer Kondensate und chloridreicher Suspensionen bei moderaten Temperaturen.

• Zellstoff- & Papierindustrie: Einsatz in Bleichanlagen zur Handhabung von Chlordioxid (ClO₂) und Natriumhypochlorit.

• Pharma- & Feinchemie: Wo Produktreinheit entscheidend ist und eine Kontamination durch Metallionen aus minderwertigeren Legierungen inakzeptabel ist.

• Kernbrennstoffverarbeitung: Beständig gegen radioaktive Fluorid- und Chloridsalze.

• Offshore / Meerwasser: Einsatz in Sole-Rohrleitungssystemen und Meerwasser-Kühlkreisläufen, in denen Spaltkorrosion unter Biofouling ein schwerwiegendes Risiko darstellt.
