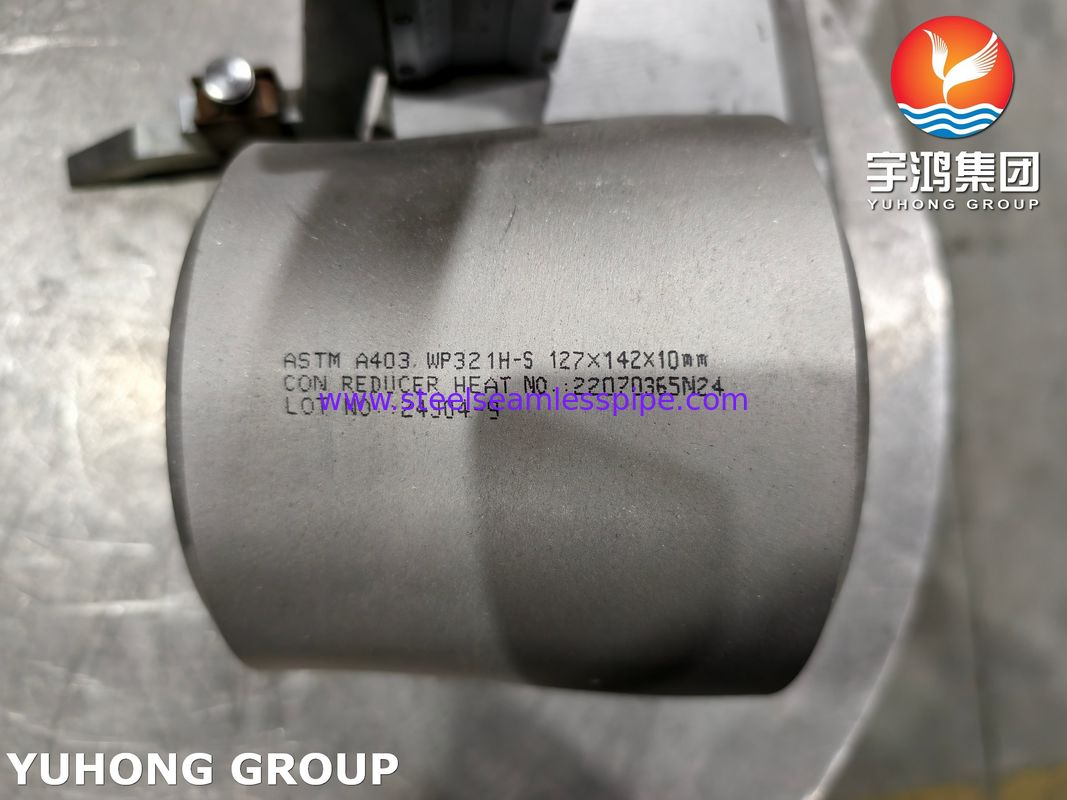

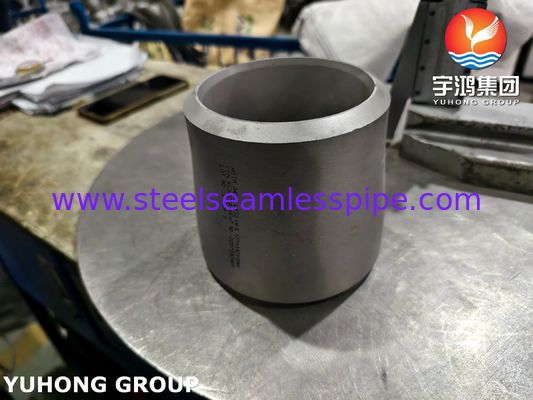

ASTM A403 WP321H / 1.4878 Edelstahlkonzentrischer Reduktor ASME B16.9 Rohrverbindungen

ASTM A403 / ASME SA403 WP321H konzentrisches Reduzierstück, B16.9 Edelstahl-Stumpfschweißfitting Rohrformstücke

ASTM A403 WP321H konzentrisches Reduzierstück aus Edelstahl ist ein Rohrformstück, das verwendet wird, um zwei Rohre mit unterschiedlichen Nennweiten (Größen) auf derselben Mittellinienachse (konzentrisch) zu verbinden. Es wird nach den Werkstoffspezifikationen von ASTM A403, Sorte WP321H, und den Maßnormen von ASME B16.9 hergestellt. 321H = Austenitischer Edelstahl, der mit Titan (Ti) stabilisiert ist und im Vergleich zu Standard-321 einen hohen Kohlenstoffgehalt (0,04 %–0,10 %) aufweist. Dieser hohe Kohlenstoffgehalt sorgt für eine überlegene Warmkriech- und Zeitstandfestigkeit. Es verfügt über abgeschrägte Enden zum direkten Stumpfschweißen an Rohre oder Flansche, wodurch eine dauerhafte, lecksichere Verbindung mit voll durchgeschweißten Nähten gewährleistet wird.

Werkstoffäquivalente für konzentrische Reduzierstücke aus Edelstahl ASTM A403 WP321/321H

Chemische Zusammensetzung von Edelstahl ASTM A403 WP321/321H Konzentrisches Reduzierstück

Mechanische Eigenschaften von Edelstahl ASTM A403 WP321/321H Konzentrisches Reduzierstück

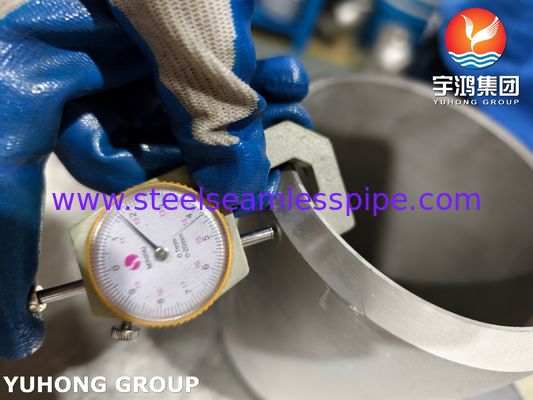

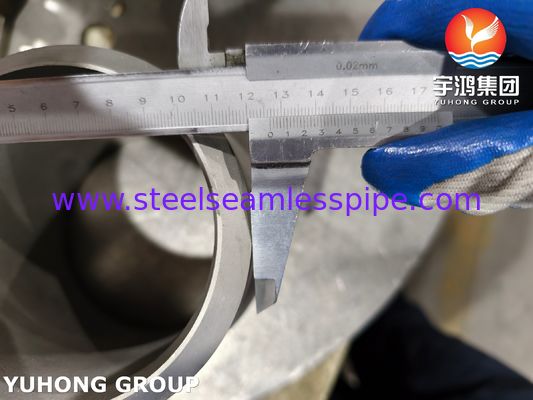

Inspektion & Prüfung

• PT (Eindringprüfung): Obligatorisch zum Nachweis von Oberflächenrissen nach dem Umformen/Schweißen.

• Zusätzliche Prüfungen:

  • PMI (Positive Materialidentifikation): Überprüft den Ti/Ni/Cr/C-Gehalt.

  • Hydrostatischer Druckversuch: Prüfung der Druckintegrität.

  • Härteprüfung: Stellt die ordnungsgemäße Wärmebehandlung/Glühung sicher.

• Zertifizierung: Werksprüfzeugnisse (MTRs) zur Bestätigung der Einhaltung von ASTM/ASME.

Anwendungsbereiche

• Chemische und petrochemische Industrie: Wird in Rohrleitungssystemen eingesetzt, bei denen hohe Festigkeit und Korrosionsbeständigkeit gefordert sind.
• Energieerzeugung: Häufig verwendet in Wärmetauschern, Dampfleitungen und anderen Komponenten unter hohen Temperaturen und Drücken.
• Lebensmittelverarbeitung: Häufig in Sanitäranwendungen aufgrund der Reinheit und Korrosionsbeständigkeit.

• Hochtemperatursysteme: Kraftwerkskessel, Überhitzer, Dampfleitungen.

• Kritische Einsatzbereiche: Bei Auftreten von thermischen Wechselbeanspruchungen oder Risiken interkristalliner Korrosion.

PT-PRÜFUNG

Der Zweck der Eindringprüfung (PT) bei Rohrformstücken aus Stahl besteht darin, zur Oberfläche hin offene Unregelmäßigkeiten (Fehlstellen) zu erkennen, welche die Integrität des Formstücks beeinträchtigen und zu Leckagen, Ausfällen oder Sicherheitsrisiken führen könnten. Es handelt sich um ein kritisches zerstörungsfreies Prüfverfahren (ZfP), das vor allem zur Qualitätskontrolle und -sicherung eingesetzt wird.
